小型尾翼式探空火箭外形结构设计

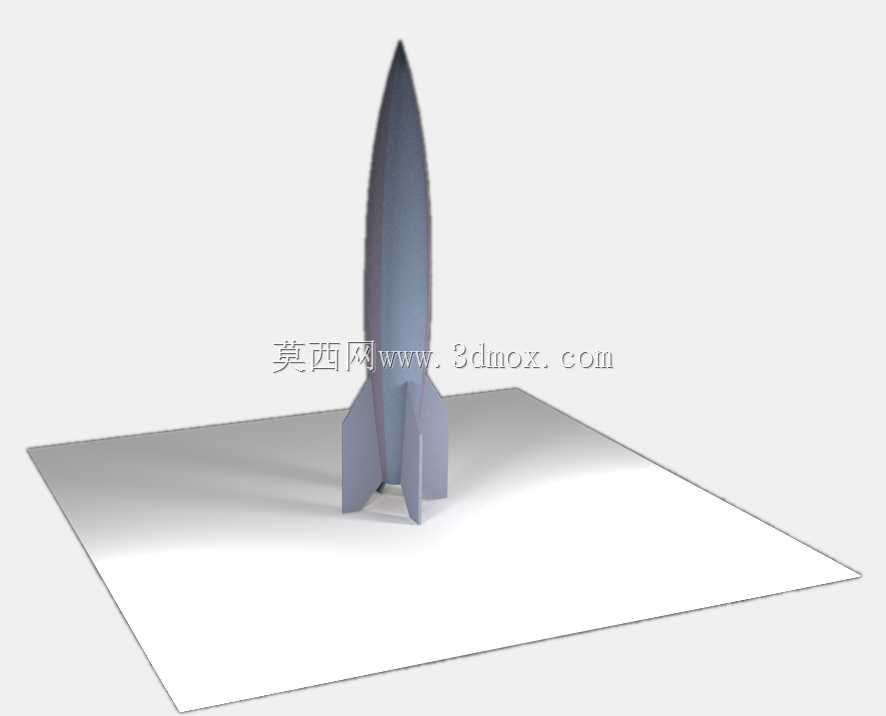

　　该款火箭结构采用旋成体气动布局设计，整体沿中心轴线完全对称，箭体头部为冯卡门曲线修形的钝锥构型，相比单纯锥形头锥能有效降低跨音速飞行阶段的波阻，减少头部激波带来的能量损耗，适配低空亚音速到跨音速段的飞行工况。箭身主体为等直径圆柱段，作为核心载荷与动力舱的容纳空间，圆柱段内壁预留了环形安装凸台，可直接卡接动力舱段、航电舱段的固定隔框，无需额外设计转接支架，能压缩整体装配工序，降低舱段对接的同轴度误差。尾部采用四片对称布置的后掠梯形尾翼，尾翼根弦与箭身圆柱段通过一体化曲面过渡连接，避免翼根处出现应力集中，同时后掠翼型设计能提升飞行过程中的航向稳定性，抑制箭体滚转与偏航扰动，尾翼后缘与箭体底部端面齐平，保证发射时尾喷流不会直接冲刷翼面结构，减少高温燃气对翼面材料的烧蚀影响。

　　从实际应用场景来看，该结构可作为小型气象探空火箭的原型验证载体，也可适配高校航空航天专业的教学演示实验、业余航天模型赛事的参赛载体，圆柱舱段内部的有效空间可搭载小型温湿度传感器、高度计、微型定位模块等载荷，完成近地面低空的气象数据采集、飞行轨迹验证等任务。设计过程中优先考虑了加工可行性，箭体圆柱段可采用薄壁管材旋压成型，头锥部分可通过3D打印或者玻璃钢糊制成型，尾翼可采用轻质板材切割后与箭体粘接固定，无需复杂的五轴加工工序，适合小批量试制与快速迭代。

　　安装边界方面，箭体底部设计有标准的环形对接端面，端面处预留了四个均匀分布的定位销孔，可直接适配通用发射架的导轨定位结构，对接后同轴度公差可控制在0.1mm以内，避免发射时出现初始偏航。整体外形尺寸适配直径50mm级的发射管内径，尾翼外轮廓的最大直径不超过圆柱段直径的1.8倍，既保证了气动安定面的足够面积，又不会出现发射时尾翼与发射管内壁剐蹭的问题。结构重量分配上，头锥段内置配重安装槽，可根据动力段的推力曲线调整头部配重重量，将全箭的静稳定度控制在10%-15%的合理区间，避免飞行过程中出现过稳定导致的抗风能力下降，或者静稳定度不足导致的飞行失稳。

　　细节设计上，箭体圆柱段的外表面做了等粗糙度处理，减少飞行过程中的摩擦阻力，尾翼的翼型采用对称薄翼型，厚度从根弦到梢弦逐渐减薄，在保证结构强度的前提下降低翼面的结构重量，同时翼面与箭体的连接位置做了加厚处理，能承受发射阶段最大6g的轴向过载，以及飞行过程中横向阵风带来的侧向载荷。舱段之间的对接采用台阶式止口设计，对接后外表面无明显阶差，能减少阶差带来的附加阻力，止口处预留了密封圈安装槽，可在雨天作业时防止雨水渗入舱段内部损坏航电元件。整体结构未设置多余的突出部件，所有外接传感器的走线均通过箭体内壁的走线槽布置，避免外露线缆影响气动外形，也能减少高速飞行时线缆被气流扯断的风险。
