船舶操舵系统八辐式手轮结构设计

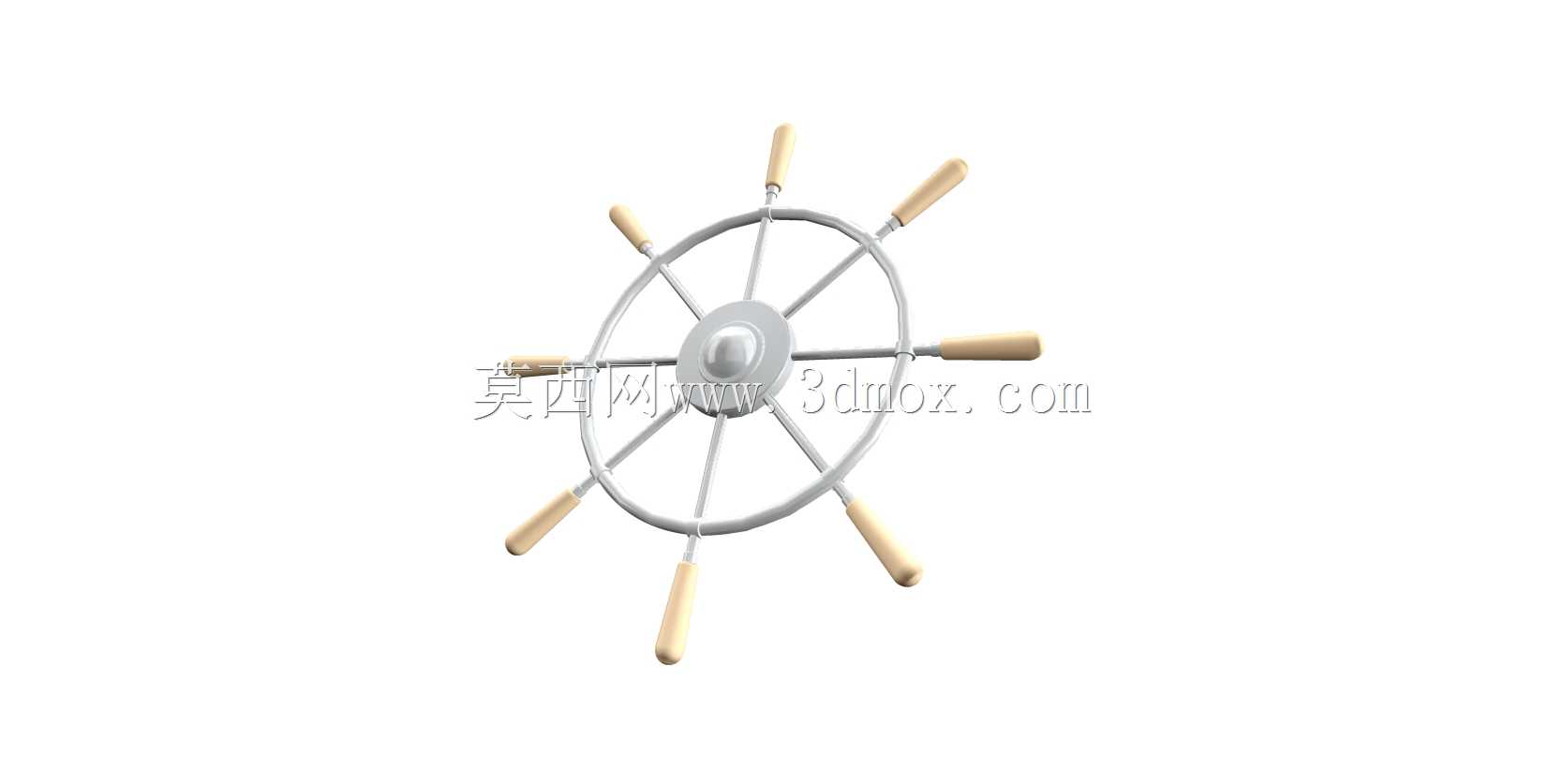

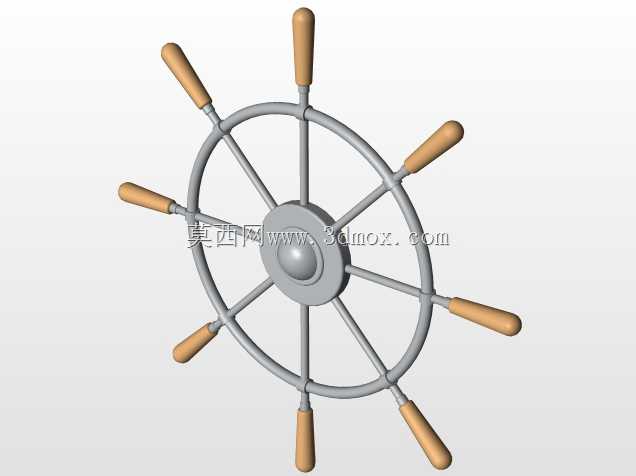

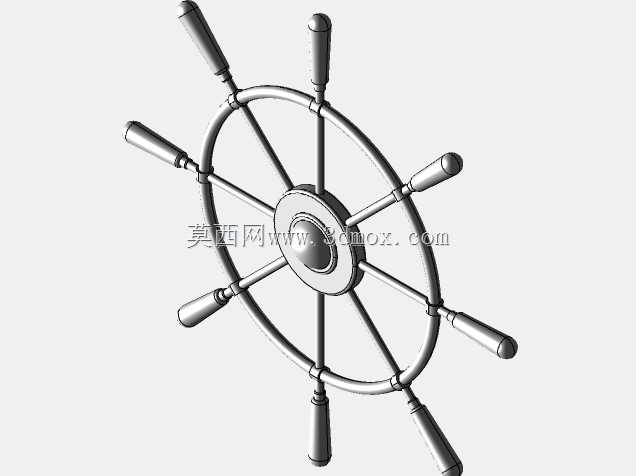

　　这款八辐式操舵手轮主要应用于内河及近海小型船舶的驾驶舱操舵单元，也可适配部分工业操作台的手动操控工位，作为力矩输入部件完成转向指令的传递。从实际使用场景来看，船舶驾驶过程中舵手需要持续握持手轮调整航向，遇到风浪工况时还需要施加较大力矩克服舵叶水阻，因此手轮的结构设计首先要保证握持舒适度与受力可靠性。手轮整体采用中心轮毂加八根径向辐条的对称布局，八根握柄均匀分布在轮缘外侧，相邻握柄夹角为45度，这种布局能保证舵手在任意转向角度都能找到合适的施力握持点，大幅降低长时间操舵的疲劳感，同时对称结构也能保证转动过程中的动平衡，避免高速操舵时出现卡滞或晃动感。

　　设计过程中首先确定了中心轮毂的安装接口尺寸，轮毂中心设置带定位凸台的轴孔，可适配标准直径的操舵舵机输入轴，轴孔旁预留紧定螺钉安装位，安装时可通过紧定螺钉将手轮与舵轴锁死，避免大扭矩输入时出现相对滑动，轮毂外侧做圆弧过渡处理，既减少应力集中风险，也能避免转动过程中剐蹭操作人员衣物。辐条采用等直径圆钢式结构连接轮毂与外圈轮缘，每根辐条对应一根外置握柄，握柄采用圆柱式造型，表面做圆润倒角处理，握持段长度适配成年人手掌抓握范围，握柄与轮缘的连接位置做加强筋过渡，能承受大扭矩操舵时的弯折应力，避免长期使用后出现握柄断裂或松动问题。

　　从安装边界来看，手轮整体外径适配常规小型船舶驾驶台的安装空间，安装后手轮后侧与驾驶台面板预留足够安全间隙，转动全程不会与周边的仪表、操控按钮产生干涉，握柄外伸长度经过反复校核，既保证足够的力臂长度降低操舵施力大小，也不会因为外伸过长导致操作人员过往时误碰。轮缘采用闭合式圆环结构，截面为圆形，可作为辅助握持位置，当需要快速大幅度打舵时，舵手可直接握持轮缘快速转动，配合八根外置握柄实现粗调与微调的操作切换。

　　材质选择上，金属结构部分采用防锈性能优异的合金材质，适配船舶高盐高湿的使用环境，握柄部分采用防滑耐磨的非金属材质，即使手部沾水或沾有油污也能保证足够摩擦力，避免操舵时打滑。结构受力校核阶段，针对极限操舵工况做了有限元分析，在单根握柄施加额定最大操舵力矩时，辐条与轮缘连接位置的应力远低于材料屈服强度，循环加载测试后也未出现结构变形或疲劳裂纹，能满足船舶全生命周期的使用需求。

　　实际装配过程中，该手轮无需额外定制转接法兰，可直接匹配市场上主流的小型船舶舵机输入轴，安装时仅需对准定位凸台插入轴孔，锁紧紧定螺钉即可完成装配，后期维护时也可直接拆卸更换，无需拆解周边操舵机构。手轮转动过程中无偏心晃动，转动阻尼均匀，舵手可通过手轮的反馈力直观感知舵叶受到的水阻变化，精准调整航向角度，在狭窄航道避让、靠岸停泊等需要精细操舵的场景下，这种均匀的力反馈能帮助操作人员精准控制舵角，避免操舵过量引发碰撞风险。
