火星探测车好奇号行走轮结构设计

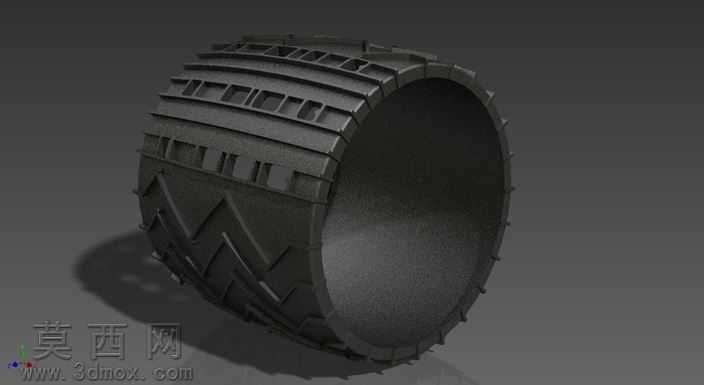

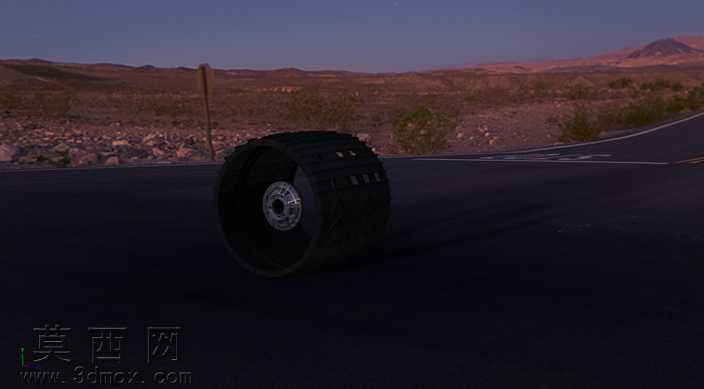

本作品为火星探测车好奇号的行走轮三维建模设计，整体建模过程围绕探测车轮的实际使用场景展开，首先参考公开的好奇号车轮实物参数确定整体尺寸，还原约20英寸规格的轮体比例，建模时先构建轮体的基础回转曲面，再逐步细化轮毂的连接结构，轮毂部分还原了与探测车悬挂系统对接的安装孔位、定位卡槽结构，保证轮体与行走驱动机构的装配匹配度。轮面的防滑抓地结构是建模的重点，针对火星表面松散砂石、崎岖岩地的行驶环境，还原了轮面凸起的防滑齿、嵌入式的耐磨加强筋结构，同时对轮体侧壁的轻量化镂空结构进行了还原，在保证结构强度的前提下降低轮体自重，适配深空探测的载荷要求。材质渲染阶段，轮毂部分采用金属哑光材质，模拟航天铝合金构件的表面质感，调整金属粗糙度参数还原航天构件经过表面处理后的磨砂金属效果，轮面的橡胶防滑部分采用高耐磨深色橡胶材质，调整材质的凹凸贴图参数，还原橡胶表面的细微颗粒质感与使用磨损痕迹，场景渲染时搭配荒漠砂石地貌环境，模拟火星表面的行驶场景，调整环境光照为黄昏时段的低角度暖光，还原真实的光影投射效果，让轮体的结构细节在光影下更具层次感。设计过程中针对探测车轮的受力特性进行了结构考量，轮体的承重支撑筋采用辐射状排布，保证轮体在承受探测车整体重量、跨越岩石障碍时的结构强度，轮毂与轮圈的连接部位做了圆弧过渡处理，避免应力集中导致的结构损坏，整体建模过程中反复调整各部分的比例关系，在没有精准测量数据的前提下，通过参考多组公开实物图片校准结构细节，尽可能还原真实好奇号车轮的结构特征，完成的模型可用于航天探测设备行走机构的结构参考、科普展示场景搭建等用途。
