简易固定翼手掷滑翔飞行器结构设计

　　这款手掷式固定翼滑翔结构的设计，最初是面向青少年航空科普教具、户外休闲航模体验场景开发的，整体结构没有配置动力单元，完全依靠手掷初始动能结合翼面升力完成滑翔飞行，在校园航空科普教学、航模入门实操训练、户外轻量休闲飞行场景中都有很高的适配性，不需要复杂的动力调试、遥控设备配套，新手也能快速上手完成飞行操作。

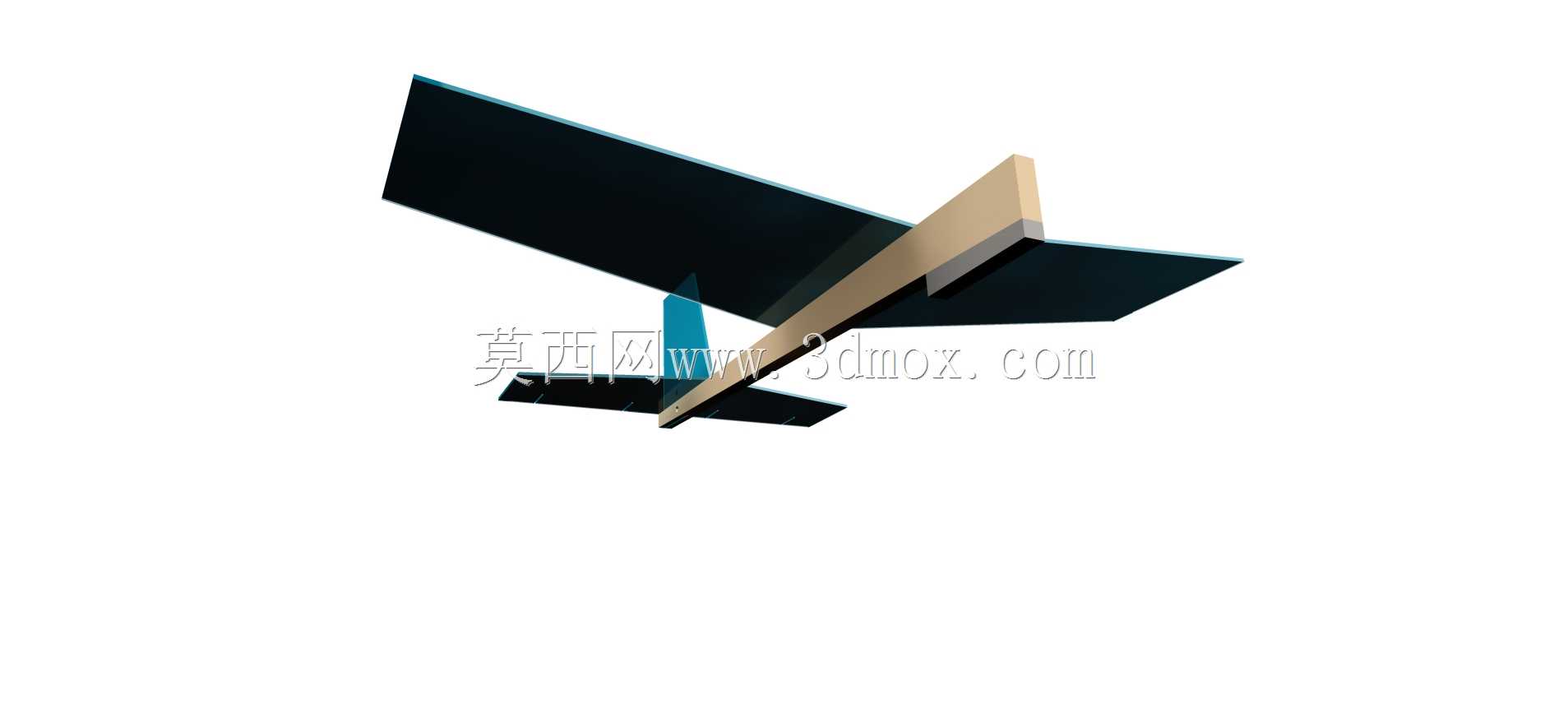

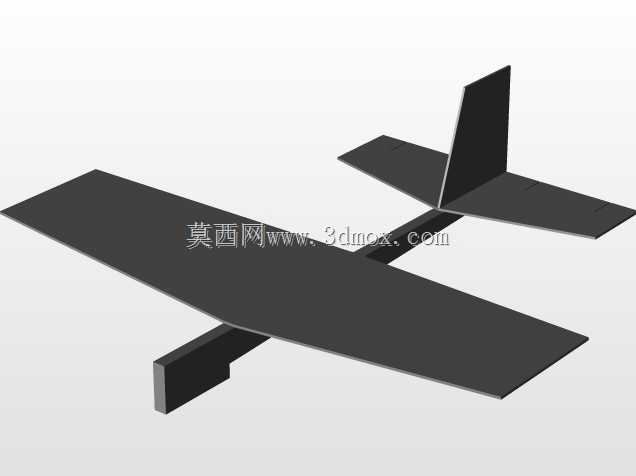

　　从结构功能特性来看，整机采用上单翼布局设计，机翼设置了轻微的上反角，这个设计细节主要是为了提升飞行过程中的横向静稳定性，当飞行中遇到侧风扰动、机身出现倾斜时，两侧机翼的升力差会自动产生回正力矩，不需要额外的操控干预就能维持飞行姿态平稳，降低手掷飞行时的操作门槛。机身主体采用平直矩形截面的杆式结构，一方面是为了简化加工成型难度，不管是采用轻木裁切、泡沫切割还是3D打印制作，都能快速完成零件加工，不需要复杂的曲面成型工装；另一方面矩形截面的机身在装配机翼、尾翼组件时，定位基准更易找正，不需要制作专用的装配夹具，普通爱好者手工就能完成整机组装，装配公差更容易控制。

　　尾翼部分采用常规的平尾加垂尾布局，水平尾翼设置在机身尾部末端，主要负责提供纵向安定性，平衡机翼升力产生的低头力矩，保证滑翔过程中俯仰姿态的稳定；垂直尾翼则负责航向安定性，抑制飞行过程中的偏航摆动，避免出现螺旋坠地的情况。设计过程中特意将尾翼的安装位置做了抬高处理，避开机翼下洗气流的直接干扰，防止大迎角滑翔时尾翼气流分离导致的姿态失稳，提升不同投掷力度下的飞行适应性。

　　在设计思路上，整机优先兼顾结构易加工性与飞行稳定性的平衡，没有追求复杂的翼型曲面，机翼采用平凸翼型的简化设计，上弧面做了轻微的隆起，下弧面为平面，这种翼型在低速滑翔状态下就能产生足够的升力，同时加工难度远低于双凸翼型、对称翼型，不需要高精度的翼型模具就能制作出符合升力要求的翼面。机翼与机身的连接采用插接式结构，不需要额外的紧固件，装配时直接将机翼中段卡入机身的定位槽即可，既方便拆卸收纳，也能在飞行撞击时通过插接处的轻微错位吸收冲击能量，减少结构损坏的概率。

　　从外形尺寸与安装边界来看，整机翼展控制在300毫米量级，机身总长度在220毫米左右，整体尺寸刚好适配单手握持投掷的操作需求，投掷时握持机身重心位置，手腕发力就能获得足够的初始飞行速度。重心位置设计在机翼弦长的三分之一处，这个位置是固定翼滑翔机的经典重心区间，既不会因为重心过前导致飞行中快速低头坠地，也不会因为重心过后导致飞行姿态过于敏感、容易出现失稳上仰。各部件的安装边界都做了容错设计，机翼的安装槽预留了±2毫米的前后调整余量，使用者可以根据实际投掷后的飞行状态，微调机翼的前后位置来适配不同的投掷力度、场地气流条件，不需要修改结构就能调整飞行性能；尾翼与机身的连接也预留了角度调整空间，可以通过微调平尾的安装角度来调整滑翔时的下滑角，适配不同的飞行距离需求。

　　实际使用场景中，这款结构不需要配套任何电子设备、动力组件，整体重量可以控制在20克以内，即使在狭小的操场、公园空地上也能完成飞行，不会因为动力失控造成安全隐患，非常适合作为航空知识入门的实操载体，让学习者在组装、调试、投掷的过程中，直观理解翼面升力、重心配平、安定性这些基础航空力学原理，相比纯理论教学有更强的实操性。结构上所有的棱边都做了圆角钝化处理，即使飞行中碰撞到人员、物体，也不会造成剐蹭损伤，使用安全性有足够的保障。在零件拆分设计上，全机仅包含机身、机翼、平尾、垂尾四个独立零件，没有复杂的小尺寸连接件，加工时材料利用率很高，不管是小批量教具生产还是个人手工制作，都能把材料成本控制在很低的水平，适合大规模的科普活动推广使用。
