长度2000毫米车用后扰流板结构设计

　　在乘用车与商用车的高速行驶工况下，车身尾部的气流剥离状态直接影响整车下压力、风阻系数与高速行驶稳定性，后扰流板作为车身空气动力学套件的核心组成部件，其结构设计与尺寸匹配需要结合整车造型、底盘参数与常用行驶车速区间做针对性校核。这款长度为2000毫米的后扰流板，适配宽度区间在1950-2050毫米的车型尾部安装，整体采用一体化流线型截面设计，上表面沿车身X轴方向做渐变式弧度处理，从安装基面到扰流板尾端的高度差经过多轮CFD仿真迭代，能够在车辆时速超过80km/h时，引导车顶快速流过的气流有序剥离，避免尾部形成大范围紊流区，减少气流抬升力对后轮抓地力的削弱。

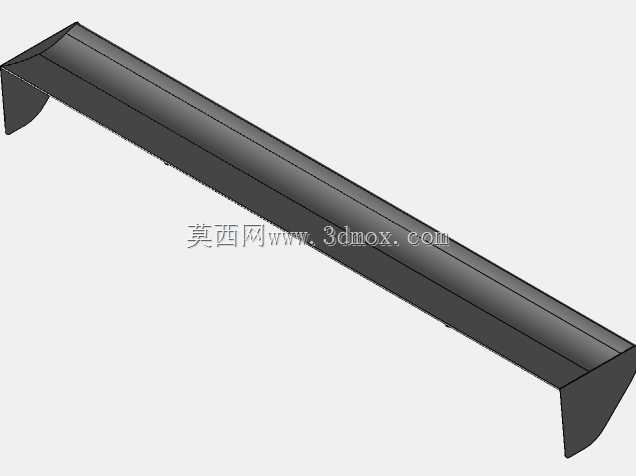

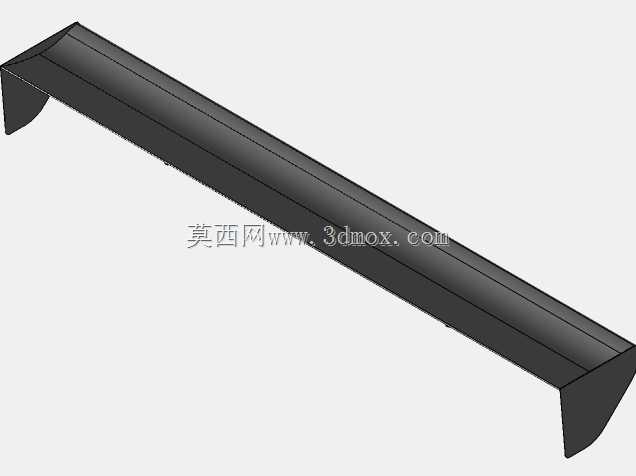

　　从结构细节来看，该扰流板主体为等截面延伸的长条状构型，下方设置三个均匀分布的支撑脚，支撑脚的安装面与车尾行李箱盖或尾门的安装基面完全贴合，支撑脚的间距经过载荷校核，既能够保证高速气流冲击下扰流板的整体刚度，避免长条形构件在高频气流振动下出现共振异响，也不会因为支撑点过多增加安装定位的难度。扰流板的前缘做了圆角过渡处理，避免气流在前缘处发生过早剥离，尾端采用薄边收束设计，能够让上下表面的气流在尾端交汇时减少涡流强度，进一步降低风噪。

　　在实际装车应用场景中，这类长度2米的后扰流板多用于中大型SUV、MPV以及宽体乘用车型，部分轻型商用车的高顶版本也会采用同尺寸规格的扰流板来优化高速行驶时的尾部气流状态。设计过程中需要充分考虑安装边界的约束：安装基面的弧度需要与扰流板支撑脚的安装面做匹配，预留的安装孔位需要避开尾门内部的加强筋、线束与锁体结构，同时扰流板突出尾门的高度不能超过整车外廓尺寸的法规限值，左右两端的伸出量不能超出车身侧面的宽度边界，避免影响整车的通过性与合规性。

　　从功能特性层面来说，除了优化空气动力学表现的核心作用外，该扰流板的结构设计也兼顾了车身外饰的视觉协调性，上表面的弧度与车顶线条自然衔接，不会出现突兀的造型断层。材质适配方面，该结构既可以采用ABS注塑成型做量产装车件，也可以采用铝合金挤压成型做改装用高性能部件，不同材质选型下的壁厚设计会做对应调整，注塑版本的壁厚控制在2.5-3毫米区间，配合背部的加强筋结构满足刚度要求，铝合金版本的壁厚可以控制在1.5-2毫米，在保证强度的同时降低构件自重。

　　在建模过程中，需要重点控制几个关键尺寸的公差：支撑脚安装面的平面度公差需要控制在0.5毫米以内，保证安装后与车身基面贴合无缝隙；扰流板整体的直线度公差控制在1毫米/米范围内，避免长条形构件出现弯曲变形影响装配与外观；前缘与尾端的轮廓度公差控制在0.8毫米以内，保证气流流过时的状态与仿真结果一致。另外，支撑脚与主体的连接位置做了圆弧过渡处理，避免应力集中，在长期振动工况下不会出现连接部位开裂的问题。

　　针对不同车型的适配需求，该扰流板的截面可以在保持整体长度不变的前提下做小幅度调整，比如针对两厢车型可以适当增加尾端的上翘角度来提升下压力，针对三厢车型可以适当降低扰流板高度来减少风阻增量。安装方式上既可以采用粘接加螺栓固定的双重固定方式满足高速行驶的强度要求，也可以采用卡扣式固定满足后期改装的便捷拆装需求，不同安装方式对应的支撑脚结构会做对应修改，但主体的流线型截面与整体长度尺寸保持通用化设计，减少后续适配改型的建模工作量。
