内燃机动力输出用曲轴三维结构设计

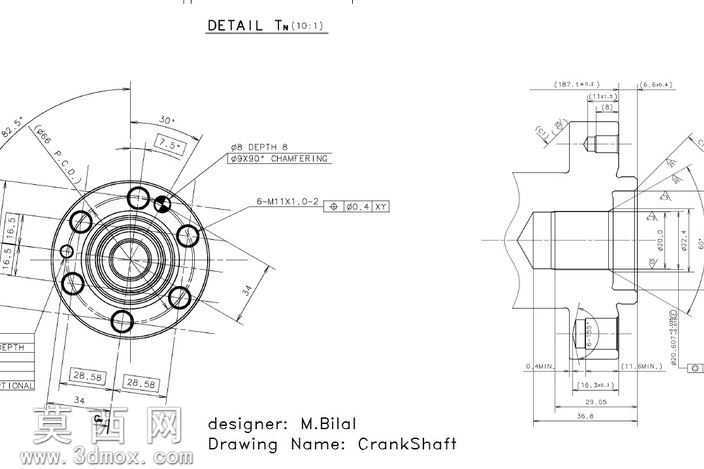

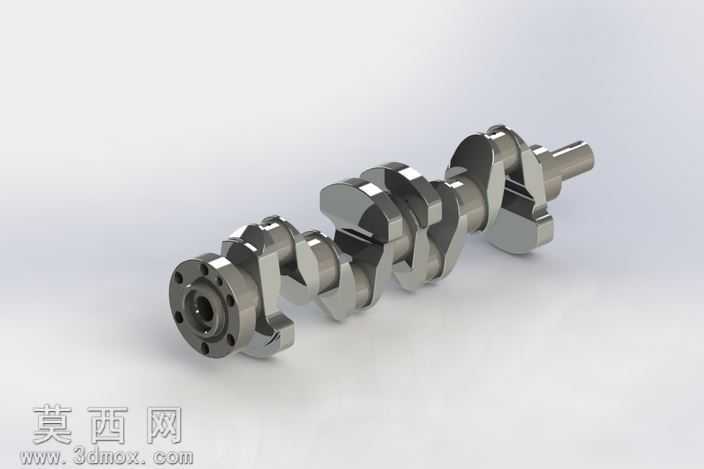

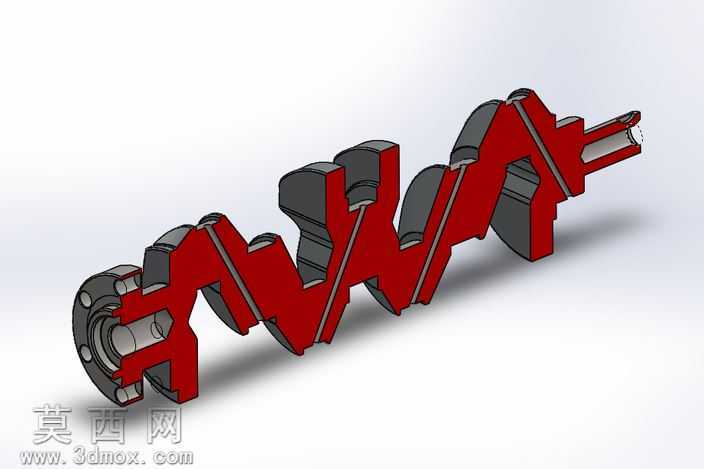

本曲轴三维模型采用SolidWorks软件进行参数化建模，整体建模过程严格遵循内燃机曲轴的实际加工尺寸与装配逻辑，从前端法兰定位结构到后端动力输出轴段，每一处结构都经过精准的尺寸约束与几何校验。建模初期先梳理曲轴的功能逻辑：作为内燃机核心动力转换部件，其核心作用是承接活塞连杆组传递的往复直线推力，通过曲柄连杆机构的运动转换，将往复作用力转化为旋转扭矩向外输出，因此建模时优先确定各主轴颈、连杆轴颈的同轴度、平行度公差基准，确保各轴段的位置精度符合实际工程要求。模型的材质渲染采用合金钢金属材质，通过调整材质的粗糙度、金属度参数，还原锻钢曲轴经精加工后的金属光泽与表面质感，轴颈表面的高光处理、曲柄臂过渡圆角处的光影过渡都经过反复调试，清晰呈现曲轴的立体结构与加工面特征。结构设计上，模型完整还原了多缸发动机曲轴的典型结构：前端带螺栓孔的安装法兰用于连接正时齿轮、减振器等附件，依次排布的主轴颈用于将曲轴支撑在缸体主轴承座内，错开布置的连杆轴颈对应各缸活塞的做功行程相位，曲柄臂采用优化的配重结构平衡旋转惯性力，轴颈之间的过渡圆角采用应力缓释设计，避免应力集中导致的部件疲劳损坏，后端轴段预留动力输出连接结构，可匹配飞轮等传动部件。建模过程中对各连接部位的倒角、卸载槽、油道孔等细节结构都做了还原，确保模型既具备外观展示效果，也可用于结构原理演示、装配干涉校验等场景，整体模型结构完整，特征清晰，能够直观展现曲轴的工作原理与结构特点，可作为内燃机结构教学、动力系统设计参考的三维素材。
