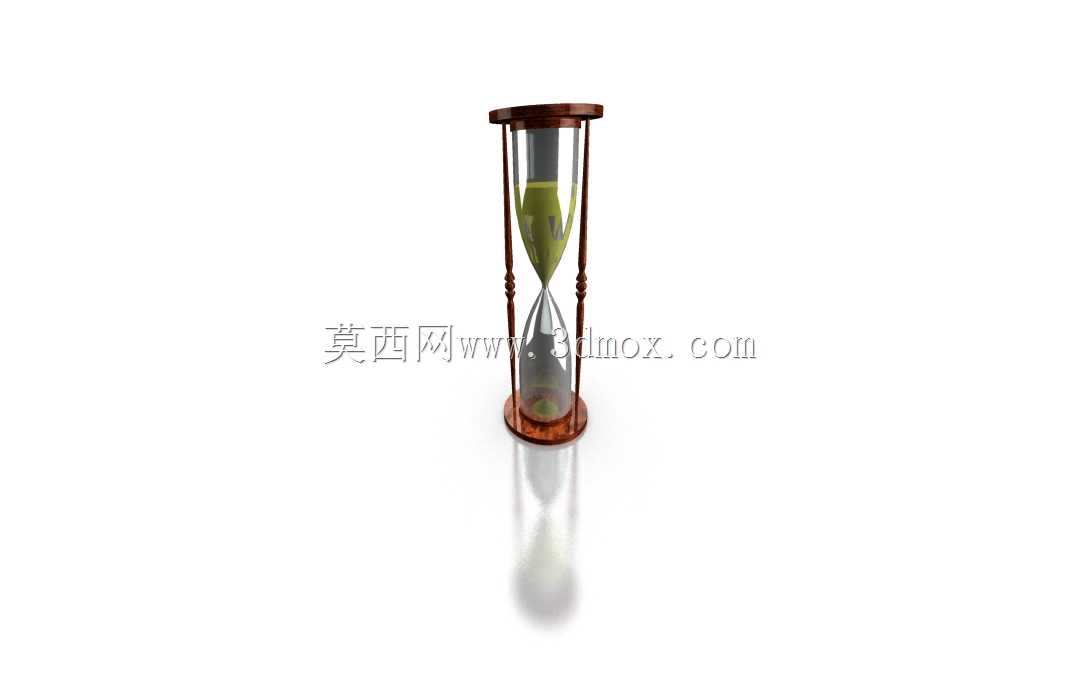

复古木质边框沙漏计时装置三维结构

　　做结构设计这些年，经手的工业零部件、功能装置模型不少，这次做沙漏的三维结构，反而要跳出纯工业功能件的固化思路，兼顾计时功能的结构合理性和工艺摆件的外观协调性。先从实际应用场景说，这类沙漏结构目前主要用在两个方向，一是桌面工艺陈设，放在办公区、茶室、文创展示空间做装饰，搭配不同时长的流沙规格，也能承担短时计时功能，比如会议发言计时、泡茶计时、儿童专注力训练计时；二是文创产品的结构原型，很多定制化纪念礼品、主题周边会基于沙漏结构做外观改型，核心的流沙通道、储沙腔结构是通用的。

　　设计思路上最先要敲定的是流沙的节流通道尺寸，这部分直接决定计时精度，不能凭感觉定。首先要匹配选用的流沙材质，常用的是经过筛分的玻璃微珠或者细石英砂，颗粒粒径控制在0.1-0.2mm之间，流动性均匀不会出现卡砂、流砂断档的问题，节流通道的内径要做3mm的恒定通径，通道内壁要做镜面级的光滑处理，不能有台阶、缩痕，不然会改变砂流的下落速度，导致计时误差超过允许范围。上下两个储沙腔的容积要做等容设计，而且要预留10%的富余容积，避免流沙全部流到下腔后出现溢砂，或者砂体堆积堵塞节流口的情况，腔体的锥面角度要控制在15度，这个角度是反复验证过的，既能让砂体依靠自重自然向中心节流口汇聚，不会在腔壁残留积砂，也不会因为锥度过陡导致砂体下落速度过快，缩短计时时长。

　　外形尺寸和安装边界这块，整体高度控制在220mm，上下两端的木质封盖直径做70mm，封盖的厚度是12mm，边缘做R3的圆角倒边，避免尖锐棱角磕碰。中间的玻璃腔体最大直径是45mm，和上下木质封盖的配合位置做嵌入式的卡槽结构，卡槽深度5mm，配合公差选H7/g6的间隙配合，装配的时候在卡槽里填充食品级的密封硅胶圈，既能固定玻璃腔体，避免晃动移位，也能防止外界的潮气进入腔体，导致流沙受潮结块，影响流动性。木质封盖和三根支撑立柱的连接用M3的铜质预埋螺母，立柱直径8mm，沿圆周均匀分布在距离中心28mm的位置，三根立柱的平行度公差要控制在0.1mm以内，不然装配后会出现玻璃腔体倾斜，砂流偏向一侧的问题，直接影响计时的准确性。

　　功能特性上，这个结构做了可拆式的设计，上下封盖和立柱的连接是可拆卸的，方便后期更换不同颜色的流沙，或者调整流沙的填充量来校准计时时长，不需要整体报废。玻璃腔体选用高硼硅玻璃材质，透光率达到92%，既能清晰展示砂流下落的动态效果，也有足够的结构强度，承受日常摆放的轻微磕碰不会开裂。底部的木质封盖下面贴了3mm厚的硅胶防滑垫，直径和封盖一致，放在光滑的桌面或者玻璃台面上不会打滑，也能避免木质底座直接摩擦接触面，刮花桌面漆面。

　　实际建模的时候要注意几个容易出问题的细节，一是节流通道和上下储沙腔的衔接位置要做R2的圆弧过渡，不能有直角接缝，不然砂流经过的时候会产生紊流，导致下落速度忽快忽慢；二是木质零件的纹理方向要和零件的受力方向一致，避免温湿度变化的时候出现木材变形，导致配合位置松动；三是流沙的填充量要严格计算，按照选定的通道尺寸和锥角，填充20g的砂体刚好能实现3分钟的计时时长，误差控制在5秒以内，满足日常短时计时的使用需求。另外在做结构验证的时候，要模拟不同摆放角度的情况，只要倾斜角度不超过5度，砂流就能保持稳定下落，不会出现断流，符合日常使用的实际场景，毕竟用户摆放的时候不可能每次都完全调平，这点容错空间必须在设计阶段就考虑到。
