C型拉丝机半球形工作部件结构设计

　　在金属线材拉丝加工的生产场景中，这类半球形部件是C型拉丝机作业单元里的核心接触构件，主要承担线材走线导向、成型面支撑以及局部张力缓冲的作用，区别于常规的平面导轮或柱形导套，半球形的曲面结构能够适配多方向进线的走线需求，在拉丝机多道次拉拔的工位布局中，这类部件可以安装在机架的转角位置、模座前后的过渡区域，当线材从一个拉拔模座输出进入下一道模腔前，半球面能够顺滑承接线材的走向偏移，避免硬折角造成的线材表面刮伤、应力集中断丝问题。

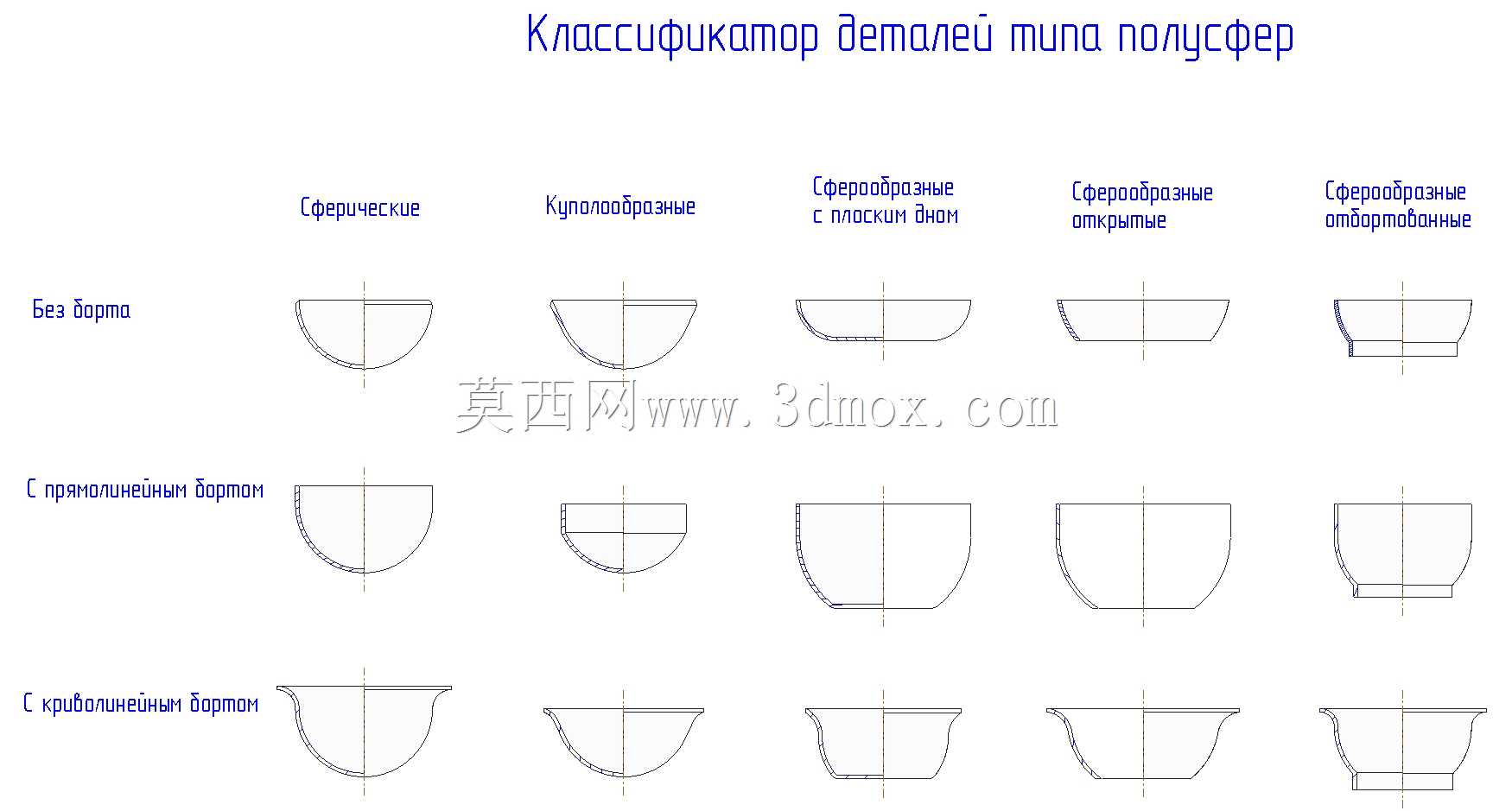

　　从设计思路来看，这类半球部件采用了变壁厚的壳体结构，开口端做了加厚卷边处理，用于匹配安装座的卡接定位，半球的曲面部分根据接触线材的线速度差异做了表面粗糙度梯度设计，靠近走线接触高频区域的曲面粗糙度控制在Ra0.8以内，减少高速走丝时的摩擦损耗，非主要接触区域的曲面粗糙度适当放宽到Ra3.2，兼顾加工成本与使用性能。部件上开设的缺口结构并非随意设计，不同缺口宽度、缺口深度的半球件对应不同线径的加工需求：缺口宽度较小的部件适配细规格金属线材的导向，能够限制线材的径向跳动范围，避免高速走线时跳线脱轨；缺口宽度较大的部件适配粗规格线材或者多线并行的拉拔工况，预留足够的走线空间同时保留曲面的导向支撑作用。

　　在安装边界上，这类半球部件的底部为平面定位结构，可通过螺栓紧固或者卡箍压装的方式固定在拉丝机的安装基座上，安装面的平面度公差控制在0.05mm以内，保证半球曲面的中心轴线与线材走线方向的垂直度偏差不超过0.1°，避免安装偏斜造成的单侧磨损加剧。部件的整体高度根据安装工位的空间做了系列化设计，不同尺寸规格的半球件可以适配不同型号C型拉丝机的机架层间距，不需要额外加装调整垫片即可满足安装高度要求，半球的外球面直径从60mm到180mm形成尺寸序列，对应不同拉拔力、不同线径范围的加工工位，小直径半球件多用于细钢丝、铜丝的精拉工位，大直径半球件多用于粗钢筋、铝杆的粗拉工位。

　　从实际使用的功能特性来看，这类半球部件的曲面弧度经过反复验证，采用了接近标准半球的曲率设计，线材在曲面上的接触包角控制在15°到45°之间，既能够提供足够的导向支撑力，又不会因为包角过大造成摩擦阻力激增，增加拉拔电机的负载。部件的材质通常选用耐磨合金铸铁或者表面喷涂碳化钨的45号钢，经过淬火处理后表面硬度达到HRC55以上，能够承受高速走丝时的持续摩擦，正常工况下使用寿命可达8000小时以上，磨损后仅需更换半球部件即可，不需要整体更换安装座，降低设备维护成本。在多道次连续拉拔的生产线中，这类半球部件还可以配合冷却喷嘴使用，曲面的弧形结构能够引导冷却润滑液顺着线材流向模座入口，让润滑液均匀包裹在线材表面，提升拉拔过程的润滑效果，减少模孔的磨损，同时带走拉拔过程产生的摩擦热，避免线材温度过高造成的氧化、力学性能下降问题。

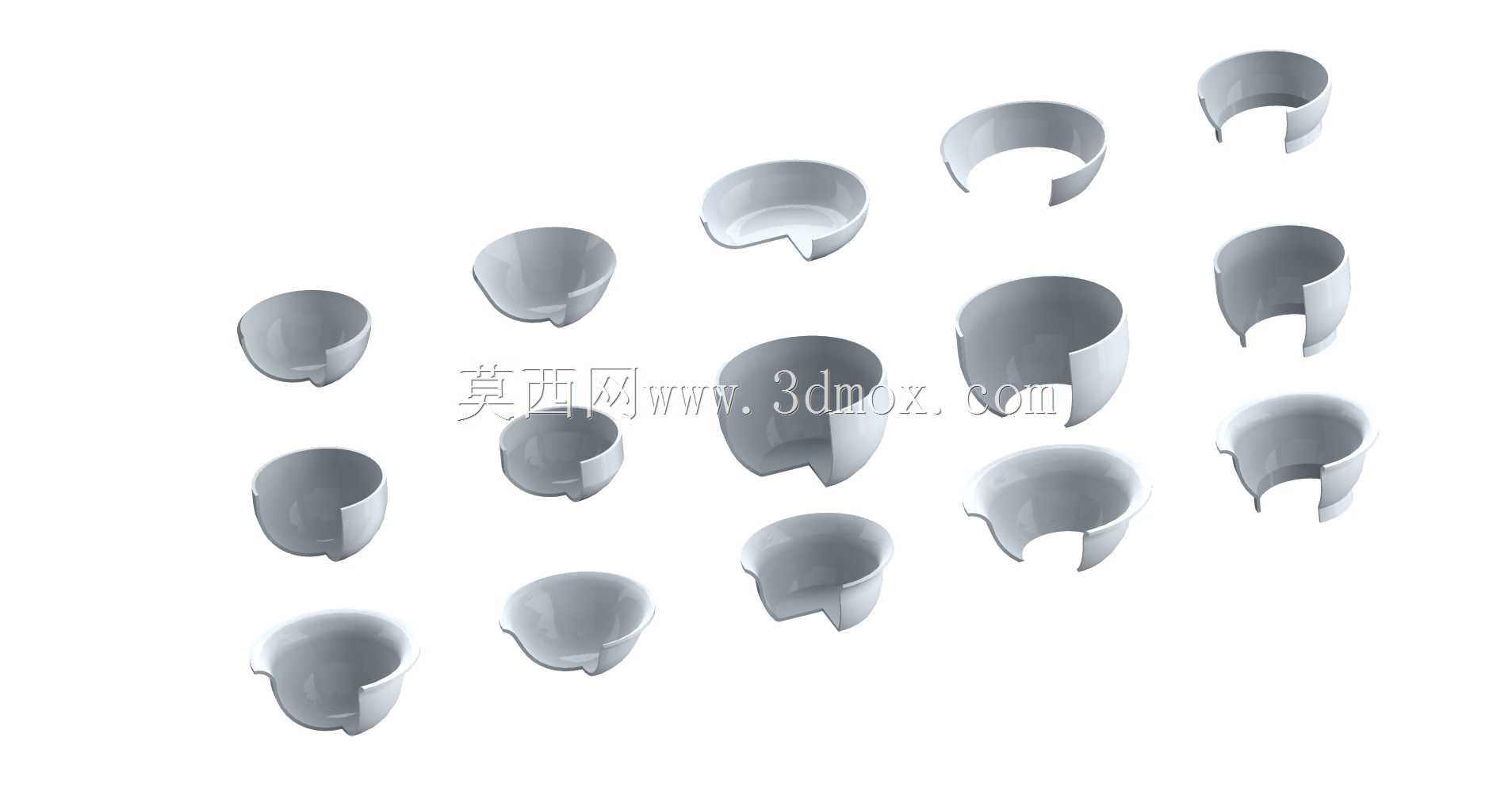

　　设计这类部件的三维模型时，需要重点关注缺口与半球曲面的过渡位置，这里是应力集中的高发区域，过渡圆角不能小于R2，避免在持续的线材冲击、振动下出现裂纹；同时开口端的安装定位面要与半球曲面保持同轴，同轴度公差控制在0.03mm以内，保证安装后曲面的走线轨迹与设计路径一致。不同缺口朝向的半球件可以适配不同方向的进线角度，在拉丝机的垂直走线、水平走线、倾斜走线工位都能灵活选用，不需要重新设计安装结构，具备较强的工位适配性。
