单缸四冲程发动机结构动画演示模型

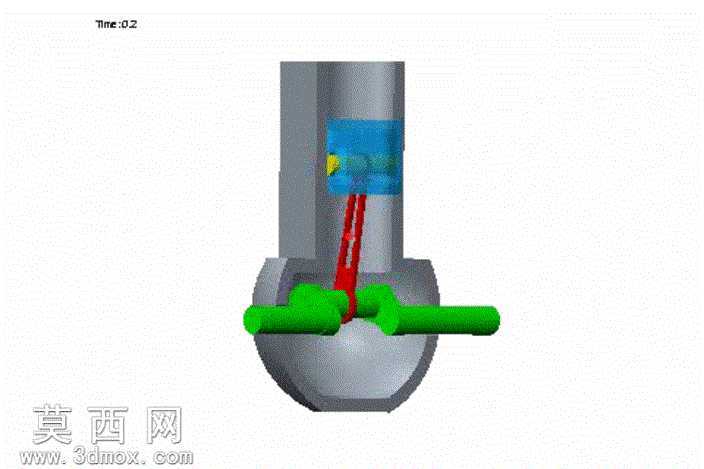

本模型为单缸四冲程内燃机的结构演示三维模型，配套完整运动动画，完整还原四冲程发动机进气、压缩、做功、排气四个工作循环的全部运动过程。建模阶段采用参数化特征建模方式，先完成核心运动部件的尺寸定义与基准搭建：首先构建气缸体作为整体装配基准，采用灰铸铁质感的哑光金属材质，还原缸体厚重耐磨的结构特性，缸体内壁做高精度圆柱面约束，为活塞运动提供精准导向。活塞部件采用铝合金材质表现，设置为亮蓝色半透明质感，既可以清晰展示活塞在缸内的往复运动轨迹，也能直观呈现活塞环与缸壁的配合关系，活塞销部位做同轴心配合约束，连接活塞与连杆构件。连杆构件采用红色高饱和度材质区分，建模时严格还原连杆大小头的孔径比例与杆身过渡结构，大头与曲轴曲柄销做旋转配合，小头与活塞销做旋转配合，精准传递活塞的往复直线运动与曲轴的旋转运动之间的动力转换。曲轴部件采用亮绿色醒目材质，完整构建曲柄销、主轴颈、平衡重的结构形态，主轴颈与缸体曲轴箱位置做同轴心旋转约束，平衡重的配重角度经过运动学校验，确保动画运转过程中不会出现运动干涉。动画制作阶段采用关键帧驱动的运动仿真方式，按照四冲程发动机的工作时序设置各部件运动关系：曲轴每旋转两周完成一个完整工作循环，进气冲程时活塞下行，配气机构对应开启进气侧通路；压缩冲程活塞上行，缸内容积逐步缩小；做功冲程模拟燃气推动活塞下行带动曲轴旋转输出动力；排气冲程活塞上行将废气排出，整个动画过程时序匹配精准，各部件运动无错位、无干涉，可直观展示四冲程发动机的核心工作原理。模型各部件的装配约束完全符合真实机械装配逻辑，材质区分清晰，运动逻辑严谨，既可以作为内燃机原理教学的演示素材，也可以作为小型动力机械设计的结构参考，帮助学习者快速理解曲柄连杆机构的运动转换逻辑与四冲程循环的工作过程。
