双环铰接式机械连接结构件

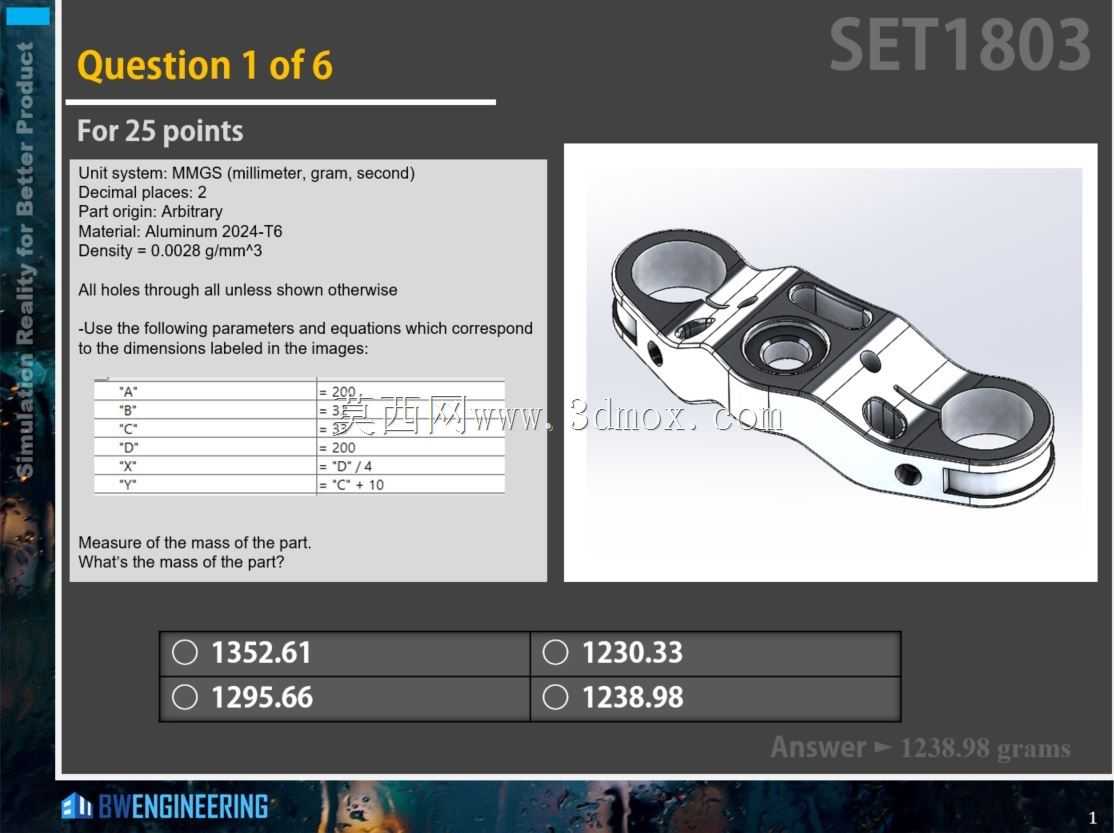

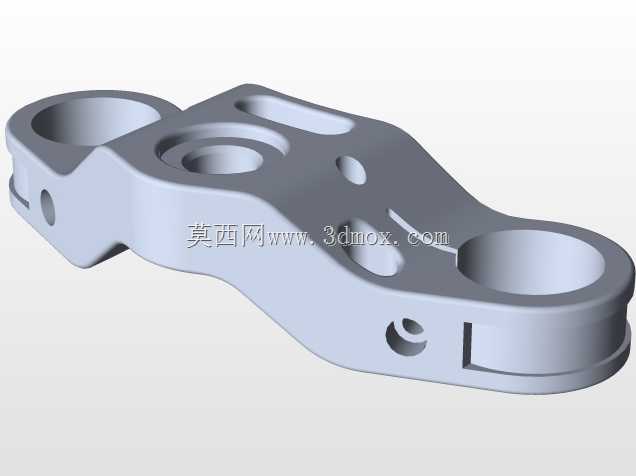

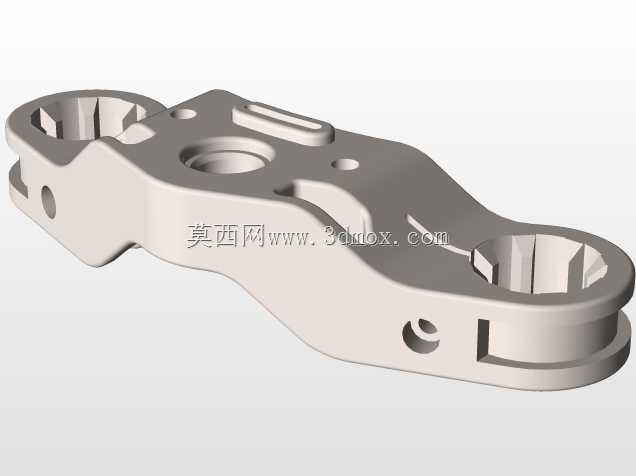

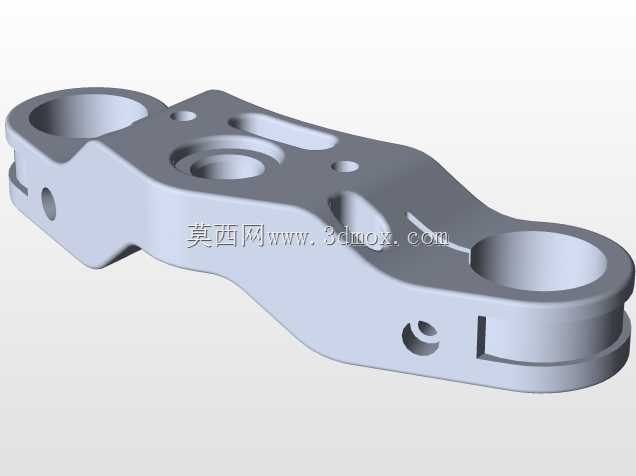

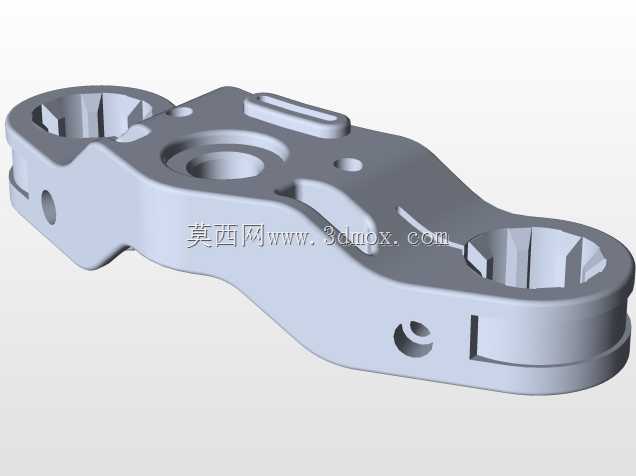

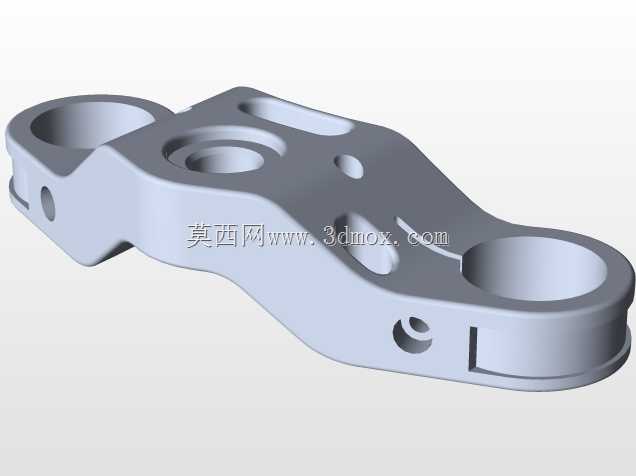

　　这类双环铰接式连接构件，常见于需要实现相对转动的机械铰接点位，在工业设备的连杆传动系统、户外作业装备的活动连接段、轻型运载设备的悬架铰接位置都有广泛应用，核心作用是在两个独立构件之间传递载荷的同时，允许二者绕铰接轴线完成设定角度范围内的相对转动，避免刚性连接带来的应力集中问题。从结构形态来看，零件两端设置同轴度要求较高的环形铰接孔，孔位周边做了加厚处理，用来承受铰接销轴传递的径向载荷，中间的连接臂采用变截面设计，在保证整体结构强度的前提下尽可能削减非受力区域的材料余量，降低零件整体自重。零件上分布的多个小尺寸通孔，一部分用于安装定位销，在装配阶段快速确定零件与相邻构件的相对位置，避免铰接孔出现偏载磨损；另一部分为工艺减重孔，

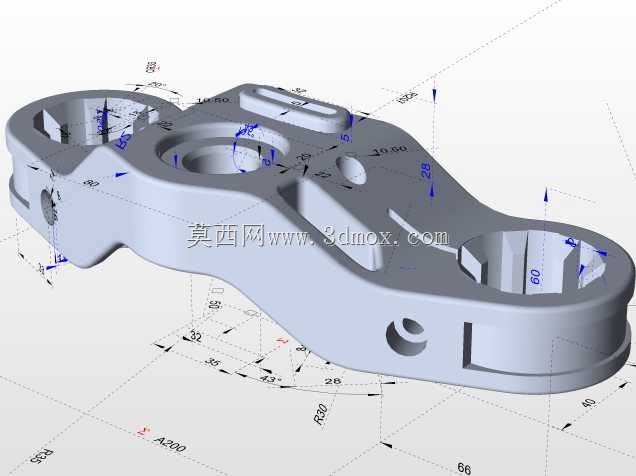

　　同时兼顾装配时的避让需求，防止零件与周边紧固件、管线产生运动干涉。设计这类构件时，首先要明确两端铰接孔的中心距，这个尺寸直接决定了连杆机构的运动行程，需要匹配整套传动系统的运动学参数，中心距偏差过大会导致机构运动卡滞，甚至出现运动死点。铰接孔的内径尺寸要匹配对应规格的铰接销轴，孔内壁需要预留衬套安装空间，实际应用中通常会在孔内压入耐磨铜衬套或者自润滑衬套，避免基体材料直接与销轴摩擦，延长构件的使用寿命，衬套与孔的配合一般选用过渡配合，保证衬套压入后不会随销轴转动出现松脱。零件的厚度方向尺寸需要结合铰接点位的载荷大小核算，两端环形结构的厚度要大于中间连接臂的厚度，因为环形区域是载荷传递的核心区域，销轴的作用力会直接作用在孔壁上，厚度不足会导致孔壁出现压溃变形；中间连接臂的截面需要做抗弯强度校核，当构件承受拉压载荷同时伴随一定的弯矩作用时，变截面的过渡区域要做圆角处理，避免直角过渡带来的应力集中，防止交变载荷作用下出现疲劳裂纹。零件的安装边界需要结合配套构件的尺寸确定，两端环形结构的外径要小于相邻安装座的开口尺寸，保证零件转动时不会与安装座侧壁发生剐蹭；零件上的安装定位孔位置要与相邻构件的定位凸台精准对应，装配时可以快速完成对位，减少装配调整的工作量。零件表面的平面区域需要保证平面度要求，这些平面是装配时的贴合面，平面度不足会导致装配后出现间隙，连接螺栓紧固后会使零件产生附加变形，影响铰接孔的同轴度。从实际应用场景来看，

　　这类铝制铰接构件多用于对自重有严格要求的轻型设备上，铝合金材料的比强度较高，在满足强度要求的前提下可以大幅降低构件重量，同时铝合金的加工性能较好，可以通过铣削加工一次完成大部分型面的加工，减少后续的处理工序。设计过程中还要考虑零件的加工工艺性，所有的孔位尽量设计成垂直于主要加工平面的直孔，避免斜孔带来的加工难度增加；零件上的型腔结构要保证铣刀可以顺利进刀，内部转角处的圆角半径要匹配常用铣刀的规格，避免过小的内角导致需要使用特殊规格刀具，增加加工成本。铰接孔的两端需要做倒角处理，方便衬套压入和销轴装配，同时去除孔口的毛刺，避免装配时毛刺脱落进入铰接配合面，加剧衬套和销轴的磨损。零件上的非配合表面可以做喷砂氧化处理，

　　提升表面的耐腐蚀性能，配合表面需要保证足够的光洁度，减少配合面的摩擦阻力。在整套机构的装配过程中，这类铰接构件的安装精度直接影响整套机构的运行平顺性，两个铰接孔的轴线平行度误差需要控制在合理范围内，否则会导致销轴承受附加的弯曲载荷，运行过程中出现异响、磨损加快的问题。设计时还要考虑铰接点位的润滑需求，部分结构会在环形结构上设置润滑油道，连通铰接孔内壁，方便定期加注润滑脂，降低铰接副的摩擦系数，延长维护周期。这类构件虽然结构不算复杂，但作为传动系统中的关键受力零件，每一处尺寸的设计都需要结合实际受力情况和装配需求反复校核，任何一个尺寸的偏差都可能导致整套机构的运行出现问题，小到铰接孔的倒角大小，大到两端孔的中心距，都需要结合实际应用场景的需求确定，不能仅凭经验随意设定。
