医用高压灭菌器配套定制控制电路板设计

　　在医用消毒灭菌领域，高压灭菌器是医疗机构复用医疗器械、耗材灭菌处理的核心设备，其运行过程的温度、压力、保压时长、排气节奏等参数直接决定灭菌合格率，一旦控制逻辑出现偏差，极易造成灭菌不彻底引发院感风险，或是参数超限导致设备安全事故。这款配套的定制控制板，正是针对老款医用高压灭菌器的控制需求开发，核心采用TMS370CxMx系列MCU作为主控单元，属于C类PCB设计范畴，专门适配灭菌器的强电磁、高湿温变的复杂运行工况。

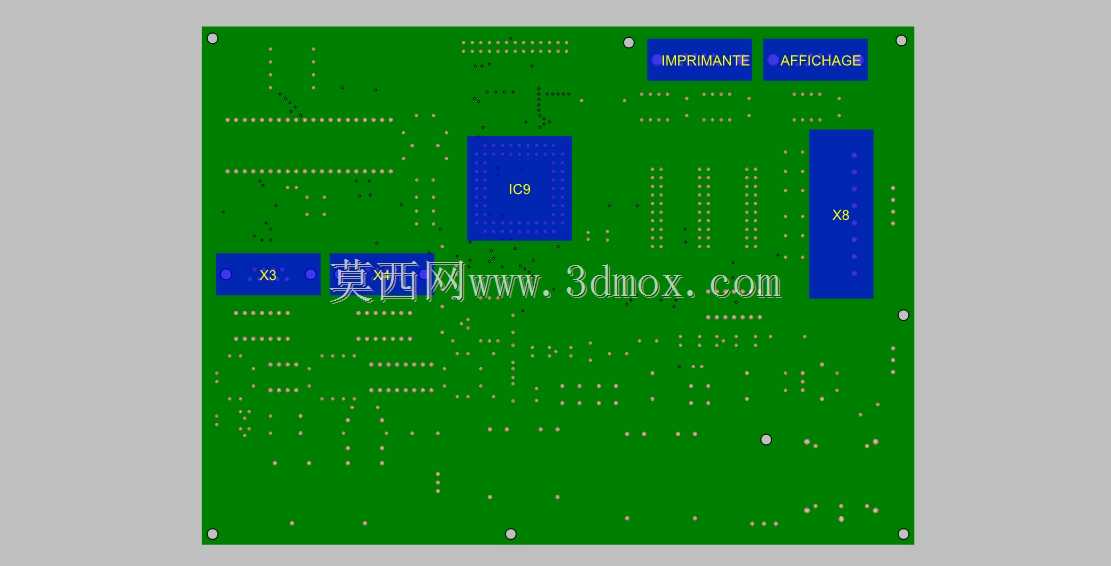

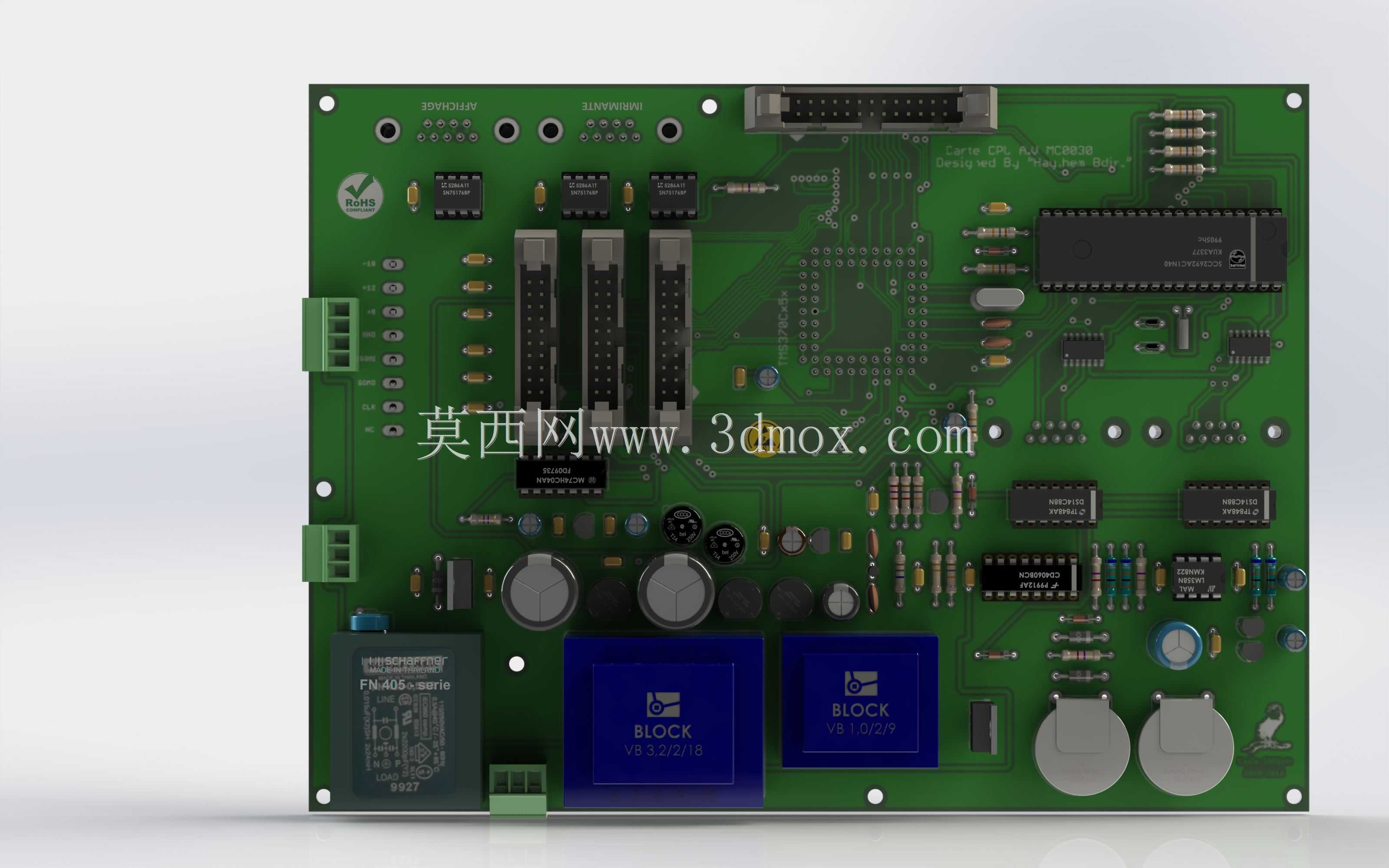

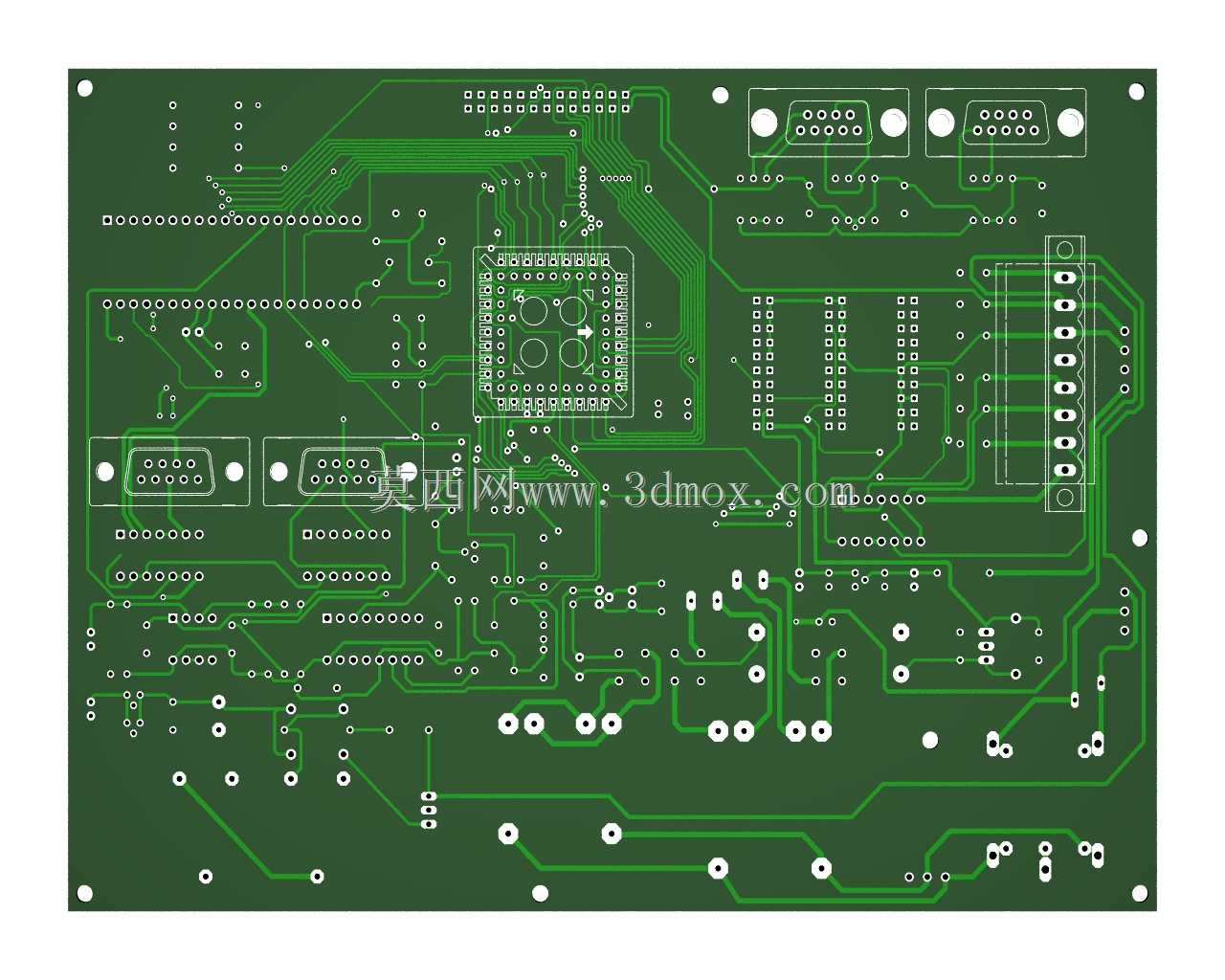

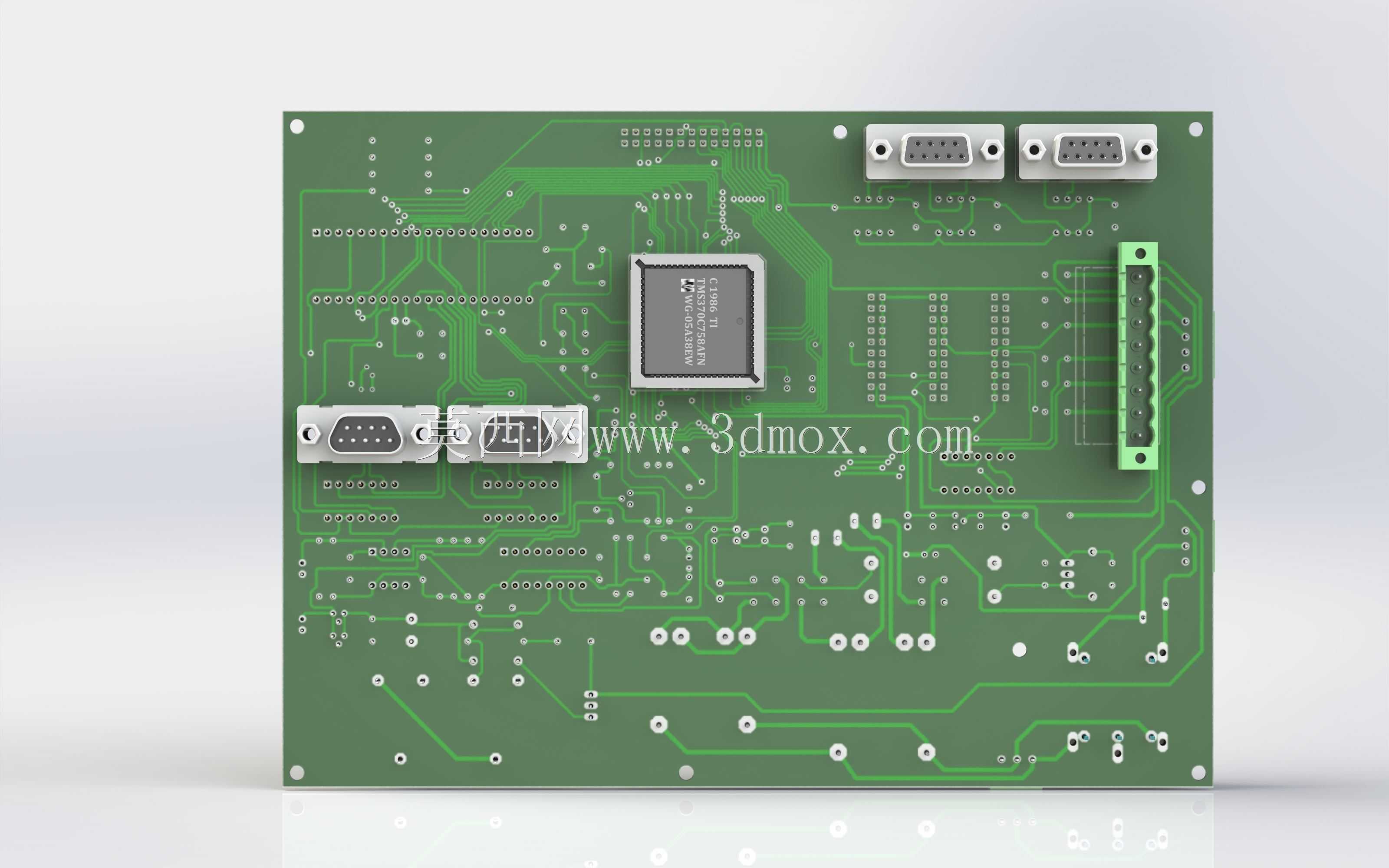

　　从实际应用场景来看，这类控制板多安装在灭菌器正面的操作舱内部，与设备的加热模块、压力传感器、温度探头、安全联锁装置、排气阀组件直接电连接，设备运行时所有的参数采集、逻辑判断、执行机构驱动都由这块板卡完成。不同于通用商用控制板，这款板卡在设计阶段就充分考虑了灭菌器的工作特性：灭菌舱内工作温度可达134摄氏度，舱体周边存在持续的热辐射，同时设备运行时加热模块的通断会产生较强的电磁干扰，板上的电源输入部分专门做了多级滤波处理，关键信号回路预留了屏蔽接地焊盘，避免强干扰下MCU出现程序跑飞、参数采集失真的问题。

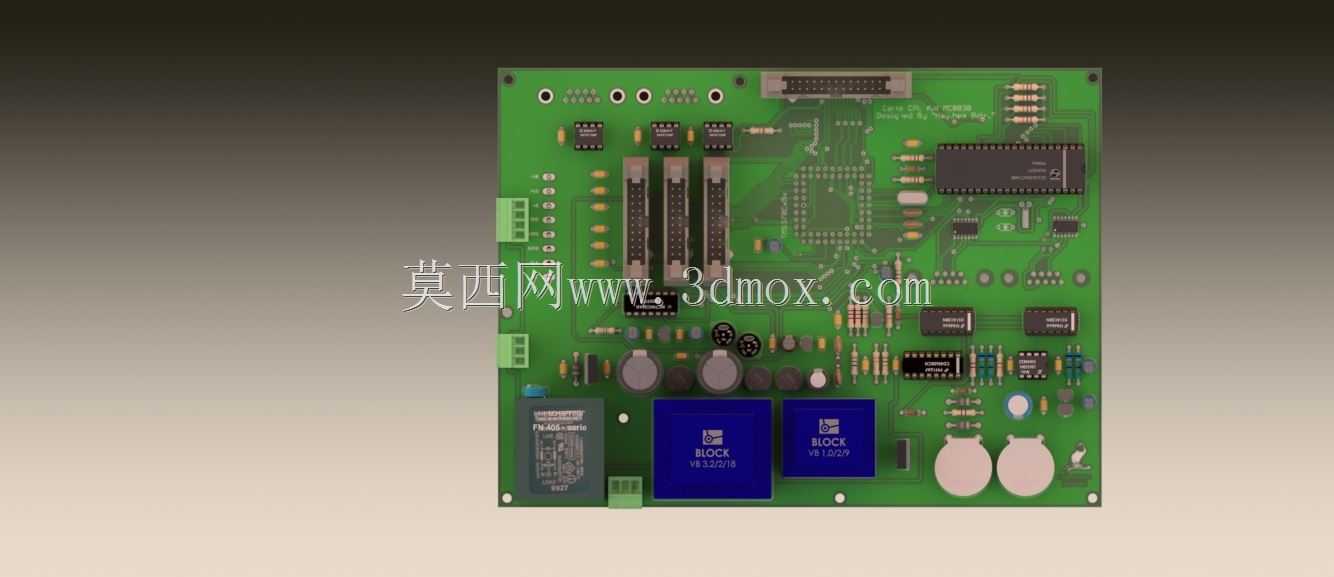

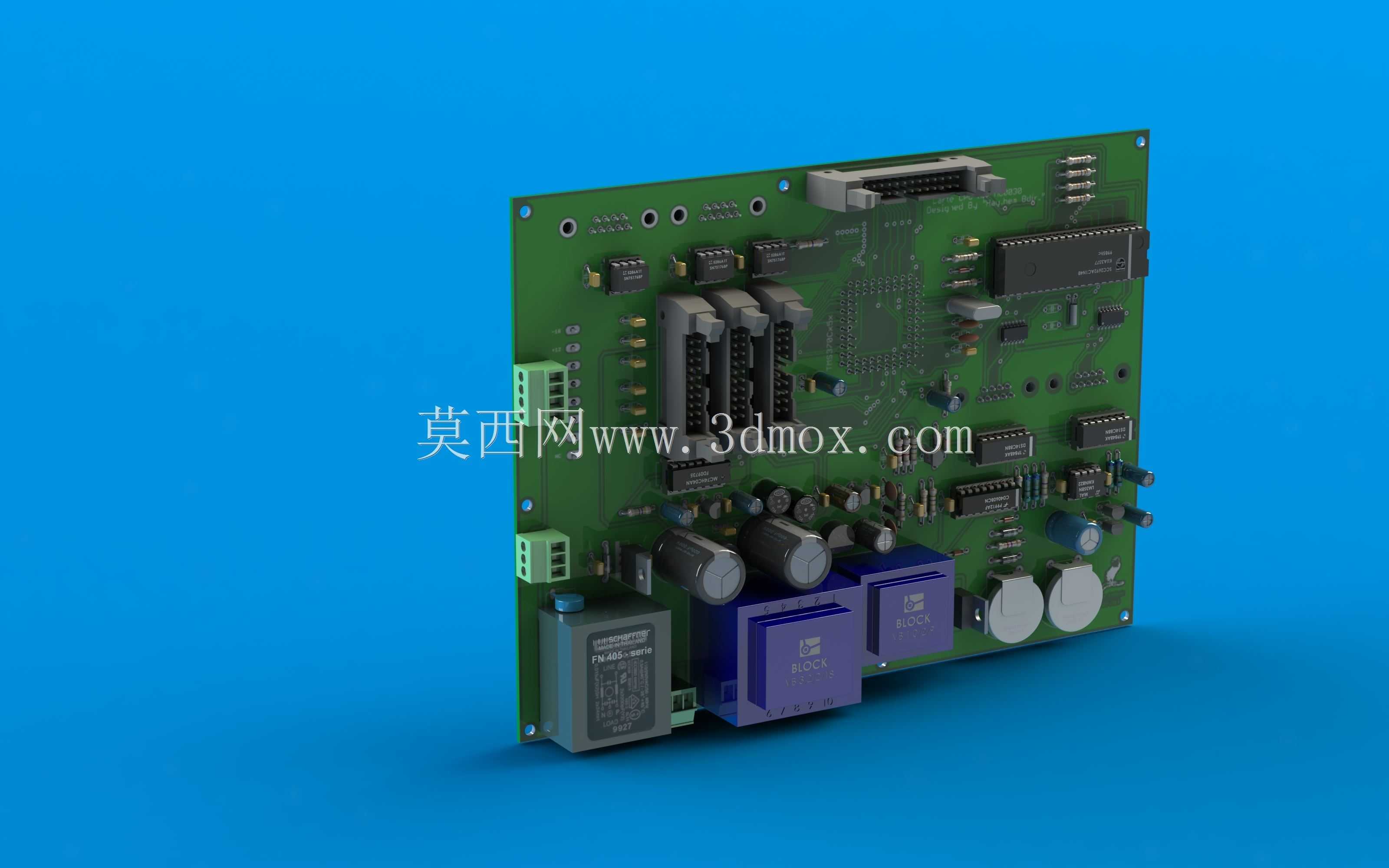

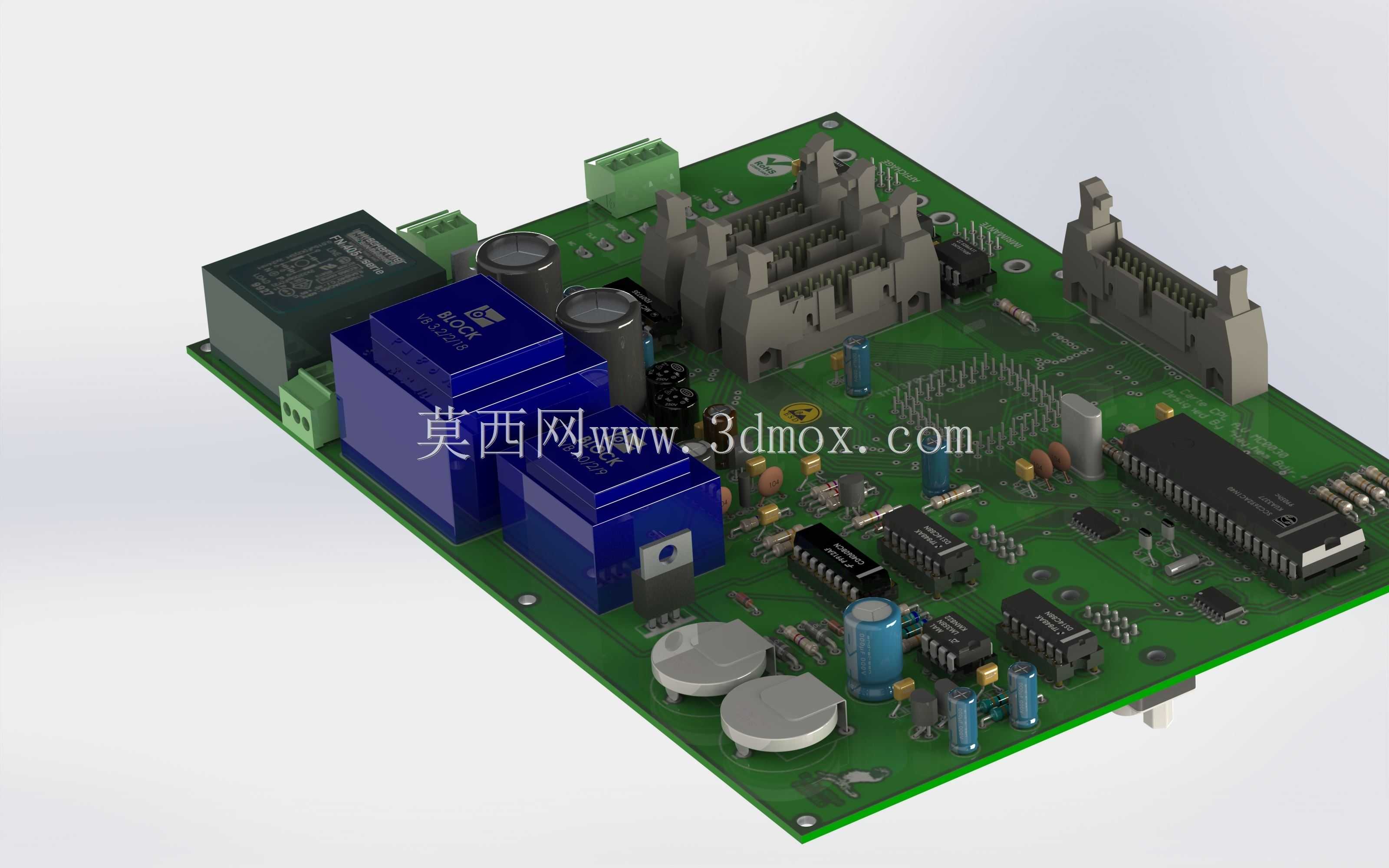

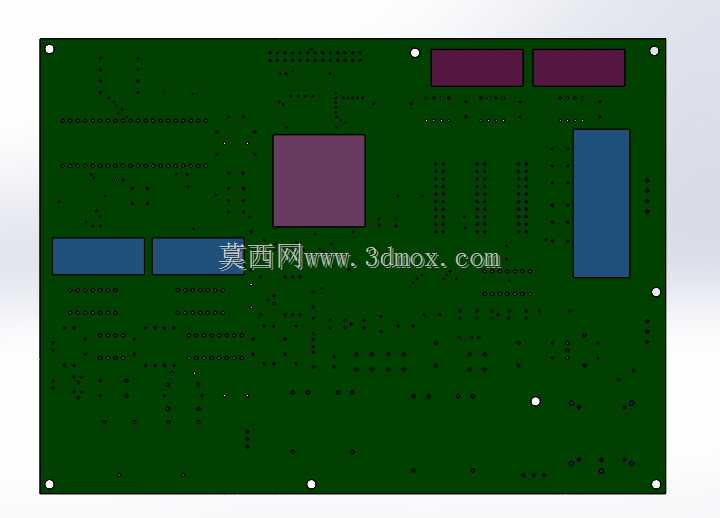

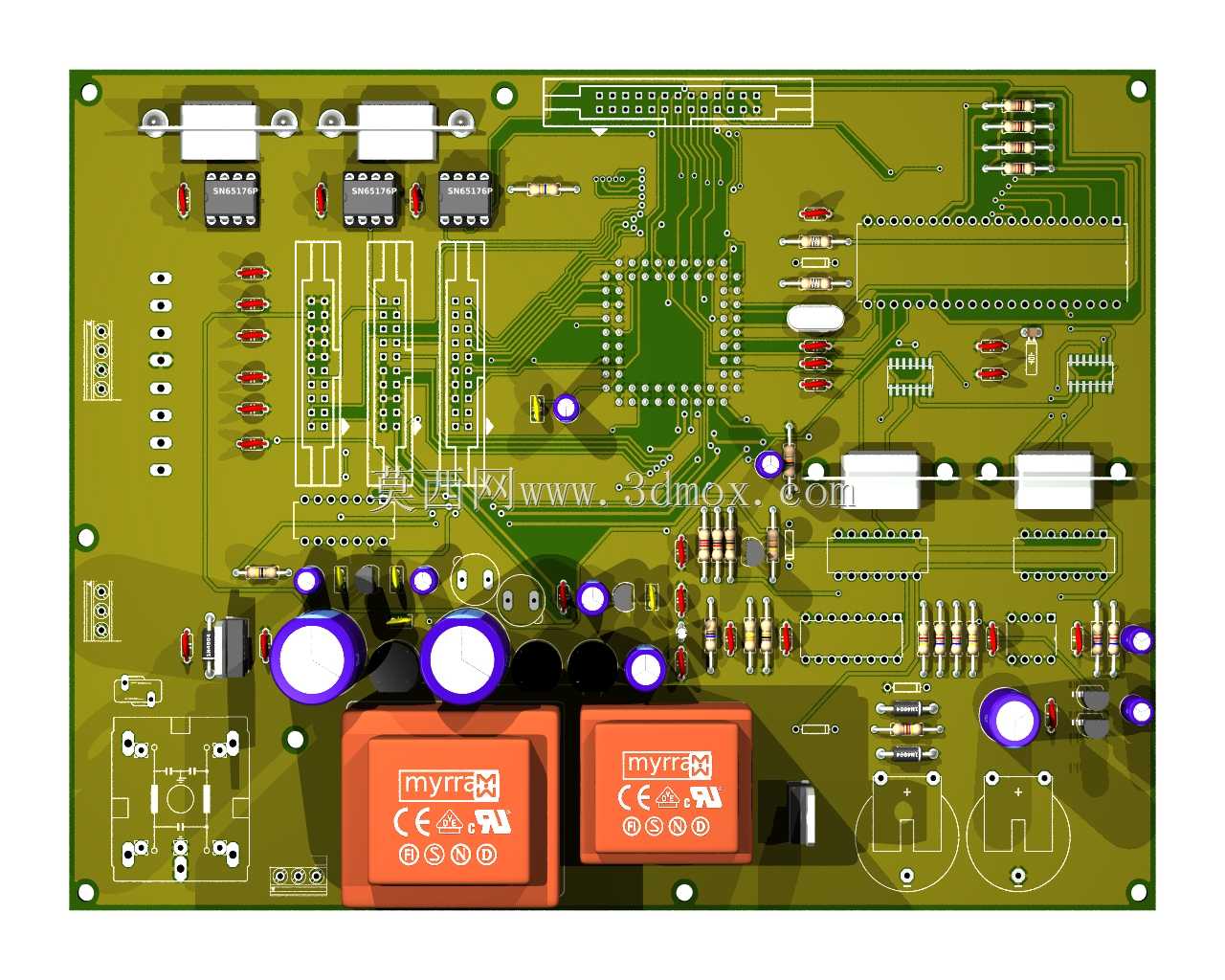

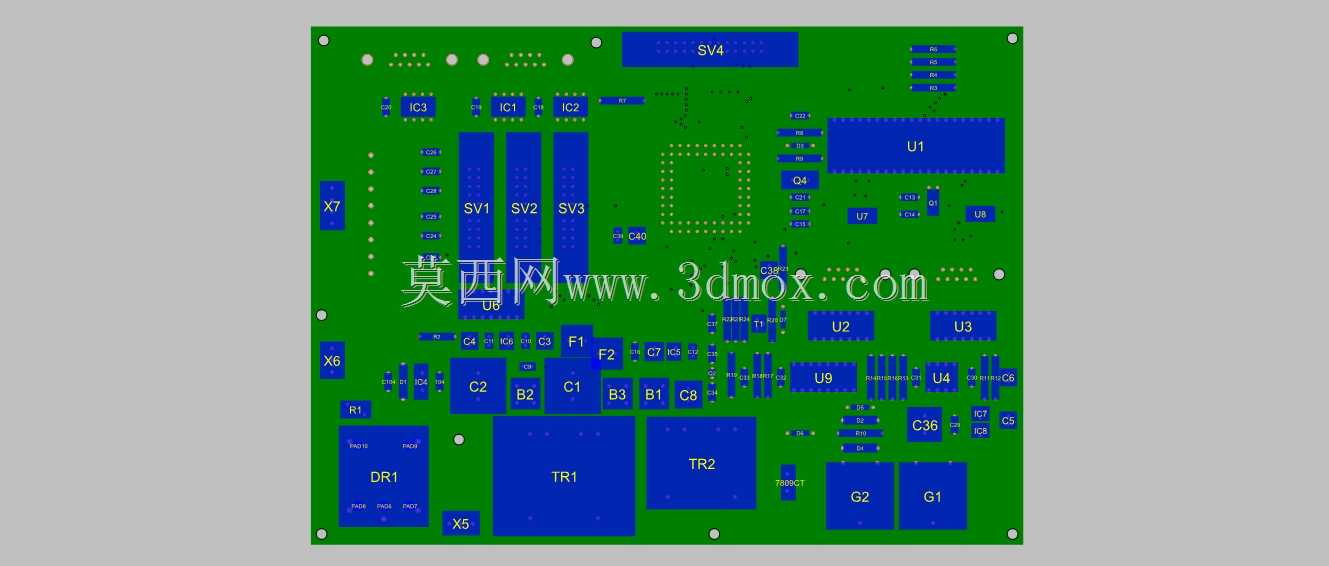

　　板卡的功能布局完全围绕灭菌器的控制需求展开，板载的多路接插件分别对应温度传感器输入、压力传感器输入、加热管驱动输出、电磁阀驱动输出、门体联锁信号输入、报警提示输出，不需要额外扩展转接板就能直接和设备原有线束对接，适配老设备替换维修时的安装需求。板上集成的三个并行接口预留了程序烧录与调试通道，后期如果需要调整灭菌程序的参数逻辑，不需要拆下板卡就能完成固件更新，降低设备维护的拆装工作量。两个大容量隔离模块布置在板卡的左下区域，将主控弱电回路与强电驱动回路做电气隔离，避免强电侧的浪涌冲击损坏主控MCU，同时也符合医用设备的电气安全要求，防止操作人员接触操作面板时出现漏电风险。

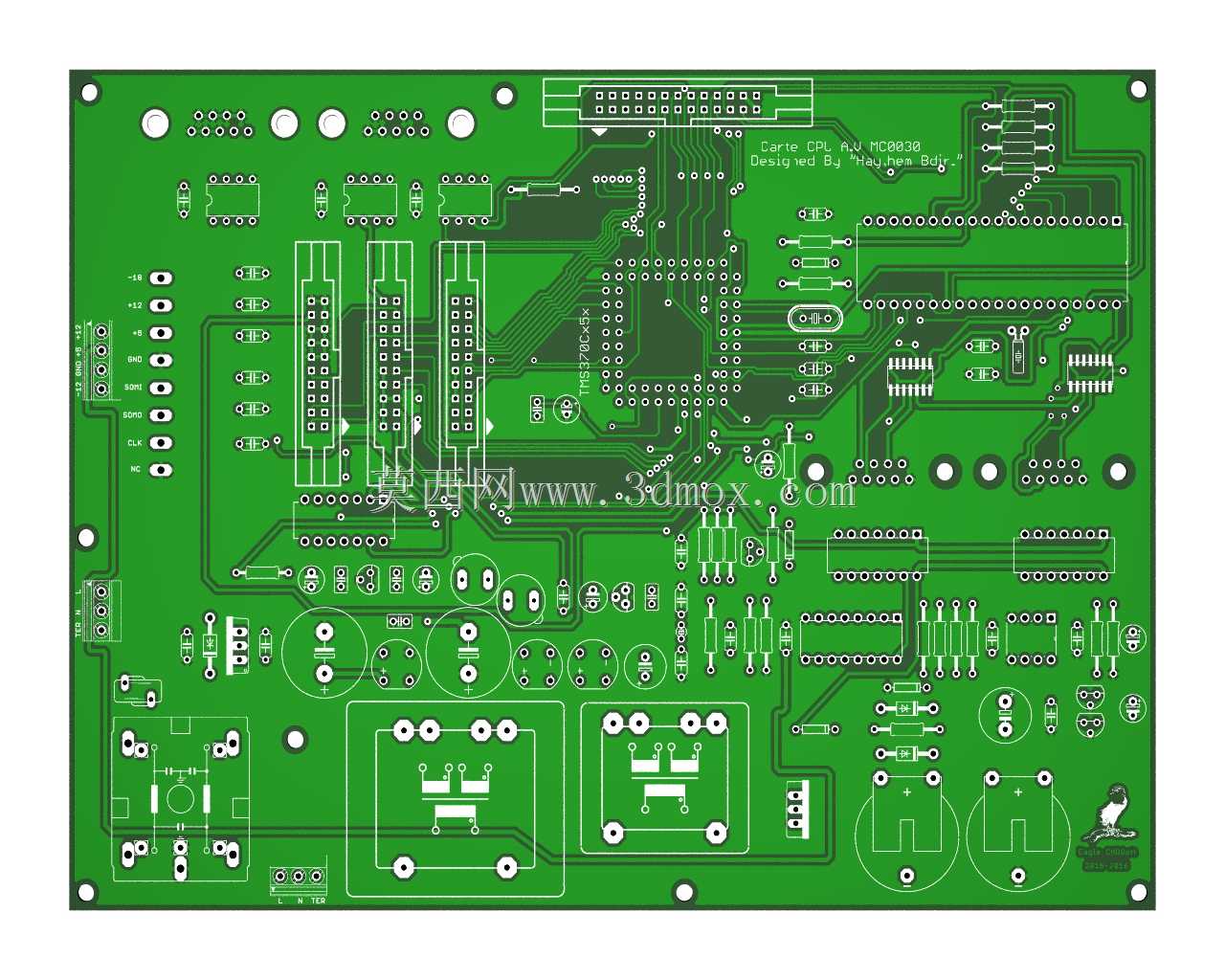

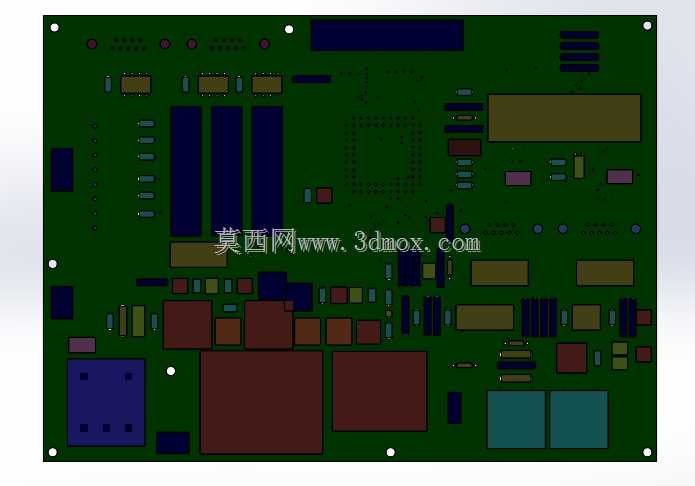

　　从安装边界来看，板卡采用标准的矩形PCB构型，四个角预留了固定安装孔，孔位尺寸完全匹配老款灭菌器控制舱的原有安装柱间距，替换时不需要重新在设备壳体上打孔攻丝，直接用原有固定螺丝就能完成安装。板卡上的最高元件为顶部的并行接插件，整体元件高度控制在15mm以内，不会和控制舱的盖板产生干涉，接插件的朝向全部顺着设备原有线束的走线方向布置，避免线束过度弯折导致的接触不良问题。板上的电容、电阻等无源元件全部采用工业级宽温型号，能够适应0到60摄氏度的工作环境温度范围，即使灭菌器长时间连续运行，控制舱内的温度上升也不会造成元件参数漂移。

　　设计思路上，这款板卡没有追求冗余的复杂功能，完全围绕灭菌器的核心控制需求做精简设计，去掉了通用控制板上多余的通讯、显示扩展接口，只保留设备运行必需的采集、驱动、存储功能，一方面降低了板卡的硬件成本，另一方面也减少了多余元件带来的故障点，提升板卡在长期高湿、高温环境下的运行可靠性。板上的MCU周边预留了硬件看门狗电路，一旦程序受干扰跑飞，会在数百毫秒内自动复位重启，不会造成设备运行中断，避免灭菌过程中途停止导致的灭菌批次失效。电源回路的保险丝、压敏电阻等保护元件全部采用可更换的直插封装，后期维护时不需要动用焊接工具就能快速更换损坏的保护元件，降低基层医疗机构的设备维护门槛。

　　在实际装机测试中，这款板卡的参数采集精度能够满足医用灭菌器的国标要求，温度采集误差控制在0.5摄氏度以内，压力采集误差不超过0.01MPa，完全能够支撑灭菌过程的精准控制。板卡的驱动回路留足了功率余量，驱动加热管、电磁阀等感性负载时不会出现触点过热、驱动能力不足的问题，长期满负载运行时板卡的核心元件温升控制在合理范围内，不会出现过热老化加速的问题。针对灭菌器运行时的冷凝水问题，板卡表面做了三防漆涂覆处理，即使控制舱内出现少量冷凝水飞溅，也不会造成板卡短路、元件腐蚀的问题，有效延长板卡的实际使用寿命。
