隐身布局军用察打一体无人作战飞行器

　　这款无人作战飞行器的整体构型围绕低可探测性需求展开，采用翼身融合的无尾三角翼布局，整机棱边按照平行原则设计，将全机雷达反射波峰集中到几个固定的低威胁角度区间，避免全向雷达散射特征过强。机头部分采用多棱边截面修型，替代传统圆弧机头构型，既可以兼顾前向雷达隐身需求，也能为机头搭载的探测载荷预留足够的安装空间，棱边过渡处做了连续曲率处理，避免曲面不连续带来的气流分离问题。

　　从实际应用场景来看，该型无人飞行器主要面向高危战场环境下的穿透式侦察、精确打击任务，可在不依赖有人战机伴随护航的前提下，独立完成对敌方纵深防空节点、机动火力单元的抵近探测，也可根据任务需求挂载小型精确制导弹药，完成对时敏目标的快速打击，同时也能作为有人战机的忠诚僚机，前出到危险空域执行态势感知、目标诱骗等任务，降低有人战机的暴露风险。

　　气动设计层面，整机采用大后掠角三角翼设计，机翼前缘后掠角度兼顾高速飞行时的激波阻力控制与低速起降阶段的升力特性，机翼后缘设置有独立的操纵舵面，可通过差动实现滚转、偏航控制，替代传统垂尾的航向稳定作用，进一步降低侧向雷达反射截面积。机身两侧设置有埋入式进气道，进气口采用斜切菱形设计，与机身棱边平行，同时通过S型进气道结构遮挡发动机压气机叶片，避免发动机叶片形成强雷达反射源，进气道唇口做了薄化处理，降低唇口绕流带来的进气畸变问题，保证大迎角飞行状态下的进气效率。

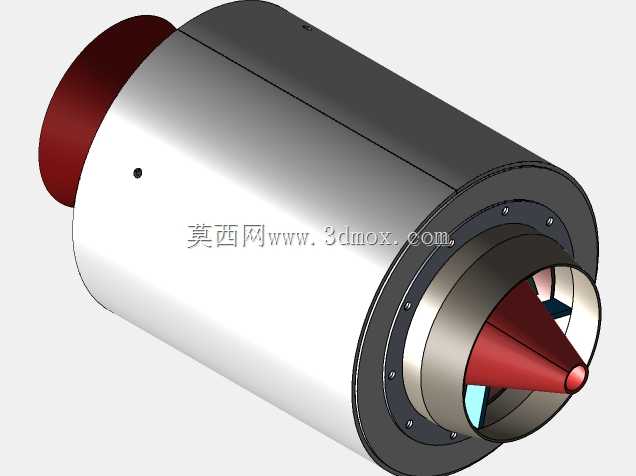

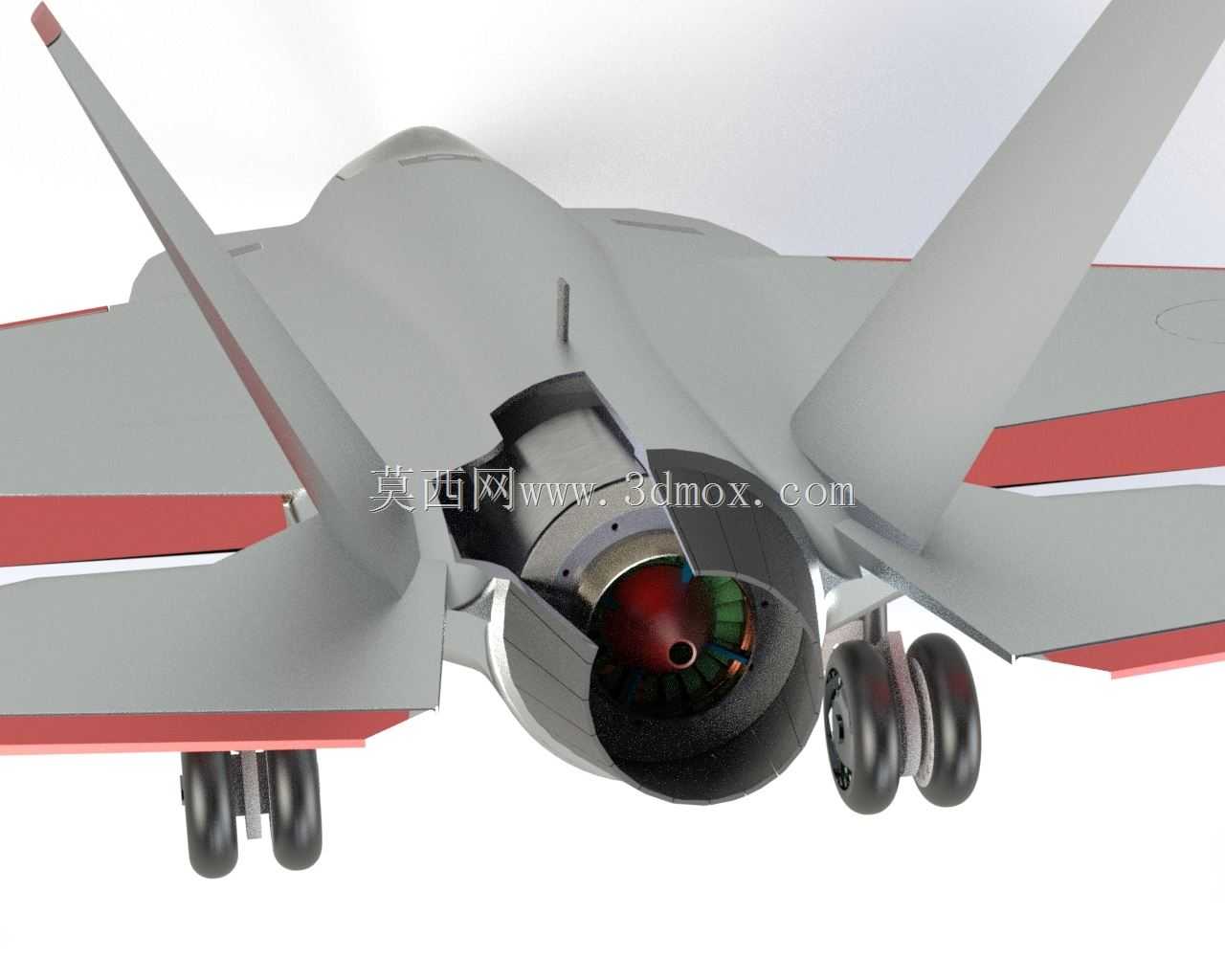

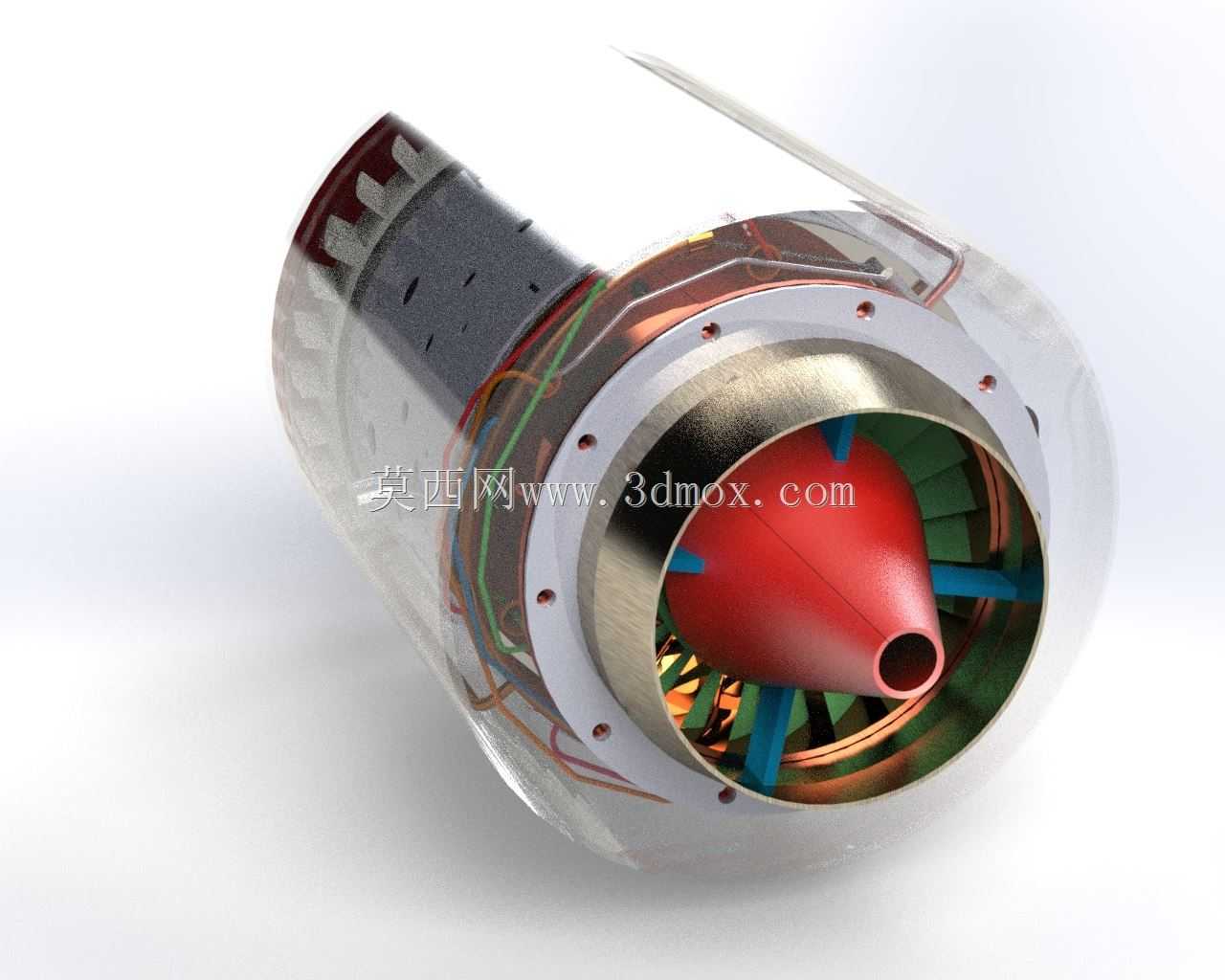

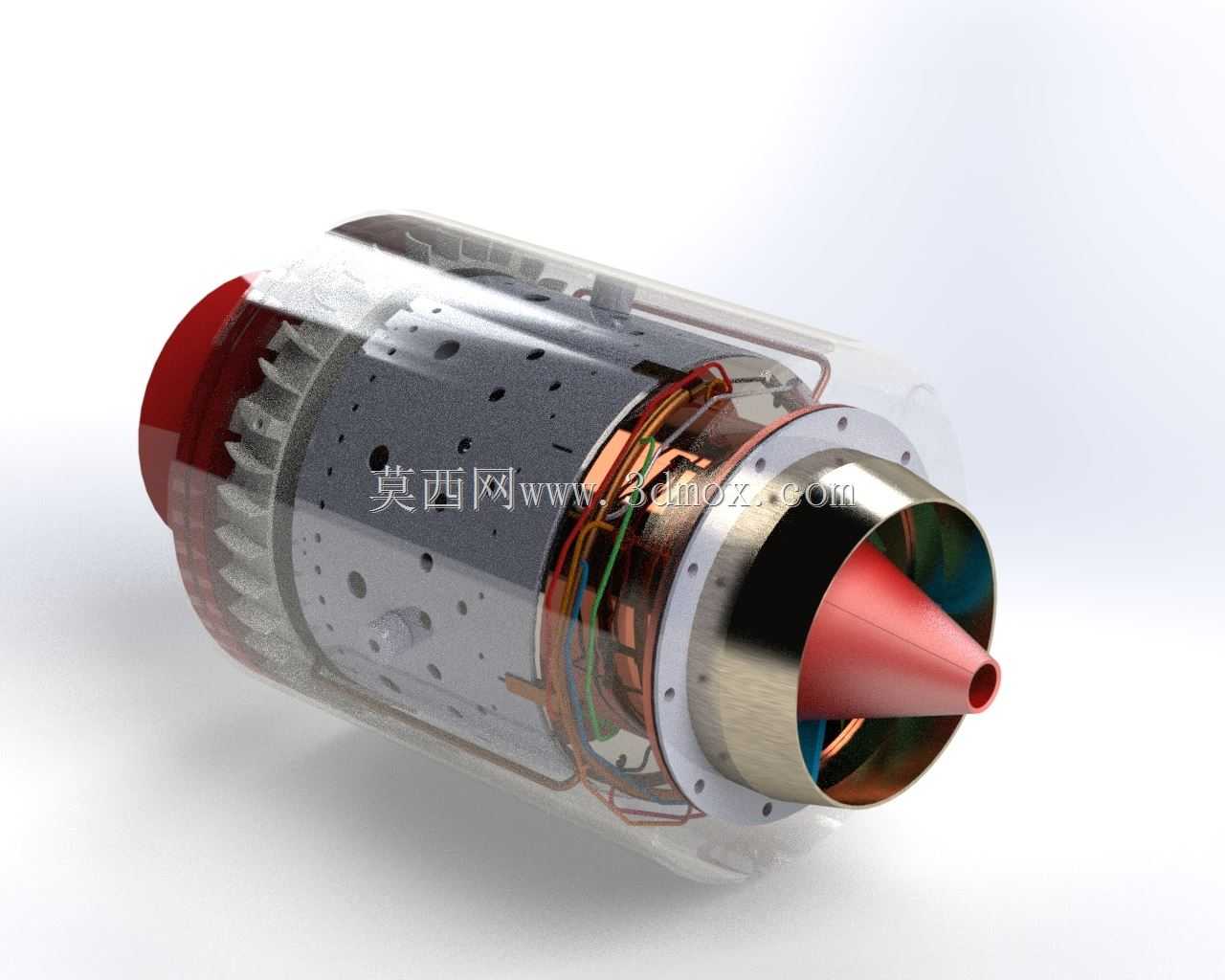

　　动力系统安装位置位于机身后段，采用单发小涵道比涡喷发动机配置，发动机尾喷口做了扁平化修型，通过与后机身结构的一体化设计，将高温喷流与周围冷空气快速掺混，降低红外辐射特征，尾喷口周围的机身结构采用耐高温复合材料铺层，避免长期高温烧蚀带来的结构强度下降问题。机身中部设置有内置载荷舱，舱门采用锯齿形接缝设计，与整机棱边平行，舱门闭合后与机身表面完全齐平，避免凸起结构带来的额外阻力与雷达反射，载荷舱可根据任务需求更换侦察载荷、弹药或者电子战设备，实现多任务能力的快速切换。

　　起落架采用前三点式布局，前起落架布置在座舱段下方的机头位置，主起落架收纳于机翼根部的机身舱段内，起落架舱门同样采用锯齿接缝设计，所有活动舱门的接缝均做了导电密封处理，保证整机电磁连续性。整机外形尺寸控制在适配前线简易机场起降的范围内，翼展与机身长度的比例经过多轮气动仿真优化，保证在亚音速巡航阶段有较高的升阻比，同时在超音速突防阶段有足够的方向稳定性，机身表面的口盖、检修舱均采用与机身表面齐平的设计，所有外露紧固件均做了隐身修型处理，避免微小凸起带来的雷达散射增量。

　　结构设计层面，机身主承力结构采用钛合金与复合材料混合构型，翼梁与机身框采用整体机加成型，减少连接紧固件数量，机翼蒙皮采用碳纤维复合材料铺层，在保证结构强度的同时降低整机结构重量，提升有效载荷占比。机头下方设置有光电探测窗口，窗口采用镀膜蓝宝石材料，既可以保证光电传感器的探测透过率，也能满足隐身需求的阻抗匹配，避免窗口形成强雷达反射。机身表面的天线均采用共形设计，嵌入到机身蒙皮内部，替代传统的外露刀状天线，进一步降低全机雷达反射特征。

　　在安装边界设计上，所有机载设备的安装位置均预留了足够的维护操作空间，机载设备的安装支架采用模块化设计，可根据不同任务载荷的安装接口快速调整，无需对机身主结构进行二次加工。飞控系统的传感器布置在机身重心附近的位置，减少机体振动对传感器测量精度的影响，燃油系统的油箱布置在机翼与机身的整体油箱舱段内，油箱采用自密封设计，提升战场生存能力，燃油管路沿机身承力框内侧布置，避免管路外露带来的损伤风险。整机的地面维护口盖均设置在机身下部与侧面，地勤人员可在不借助大型梯架的前提下完成日常检查与弹药装填作业，缩短再次出动的准备时间。
