无人机挂载三轴相机防抖云台结构

　　这套三轴防抖挂载结构，核心服务于小型航拍无人机的影像采集场景，解决飞行过程中机体姿态变化、气流扰动带来的画面抖动问题，适配运动相机的挂载使用需求。从实际作业场景来看，不管是低空巡检作业、户外航拍摄影，还是小型测绘无人机的影像采集，挂载这套结构后都能有效隔离机身的高频振动与姿态偏转，保证相机光轴始终保持稳定指向，避免画面出现果冻效应、倾斜偏移等问题。

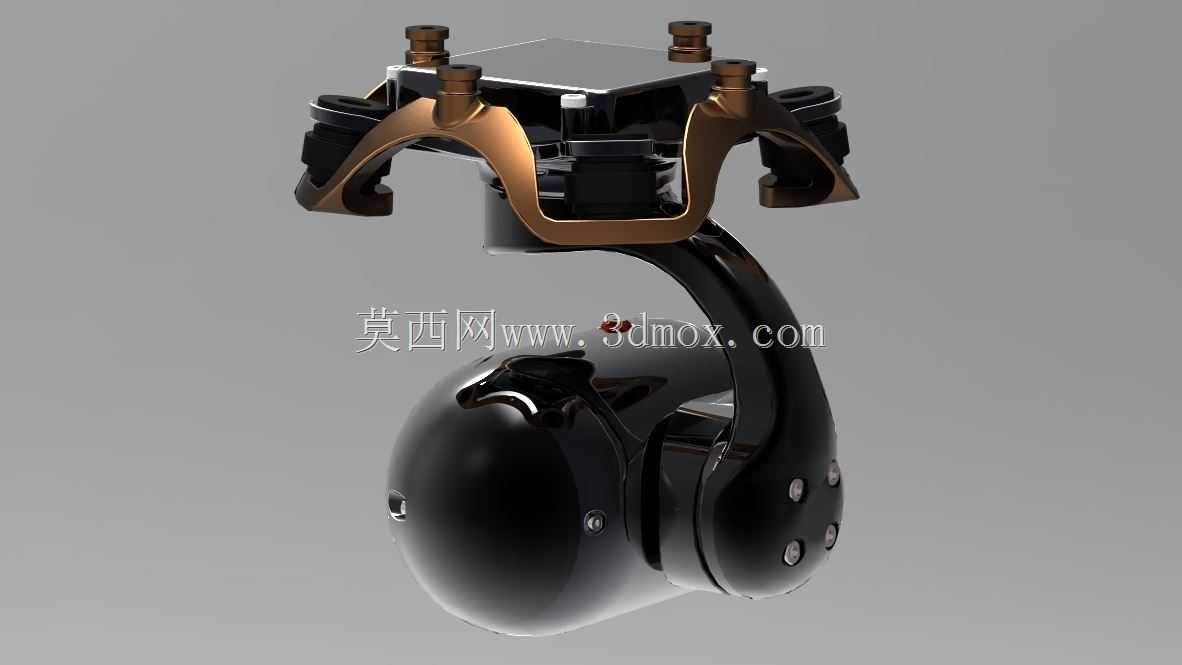

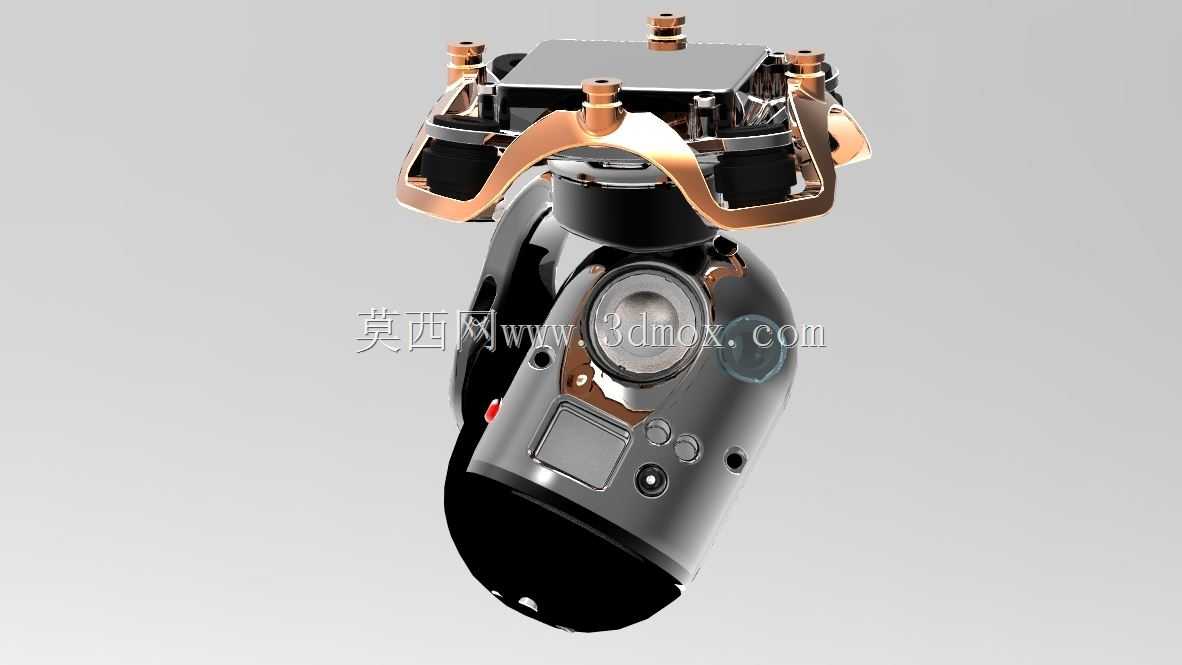

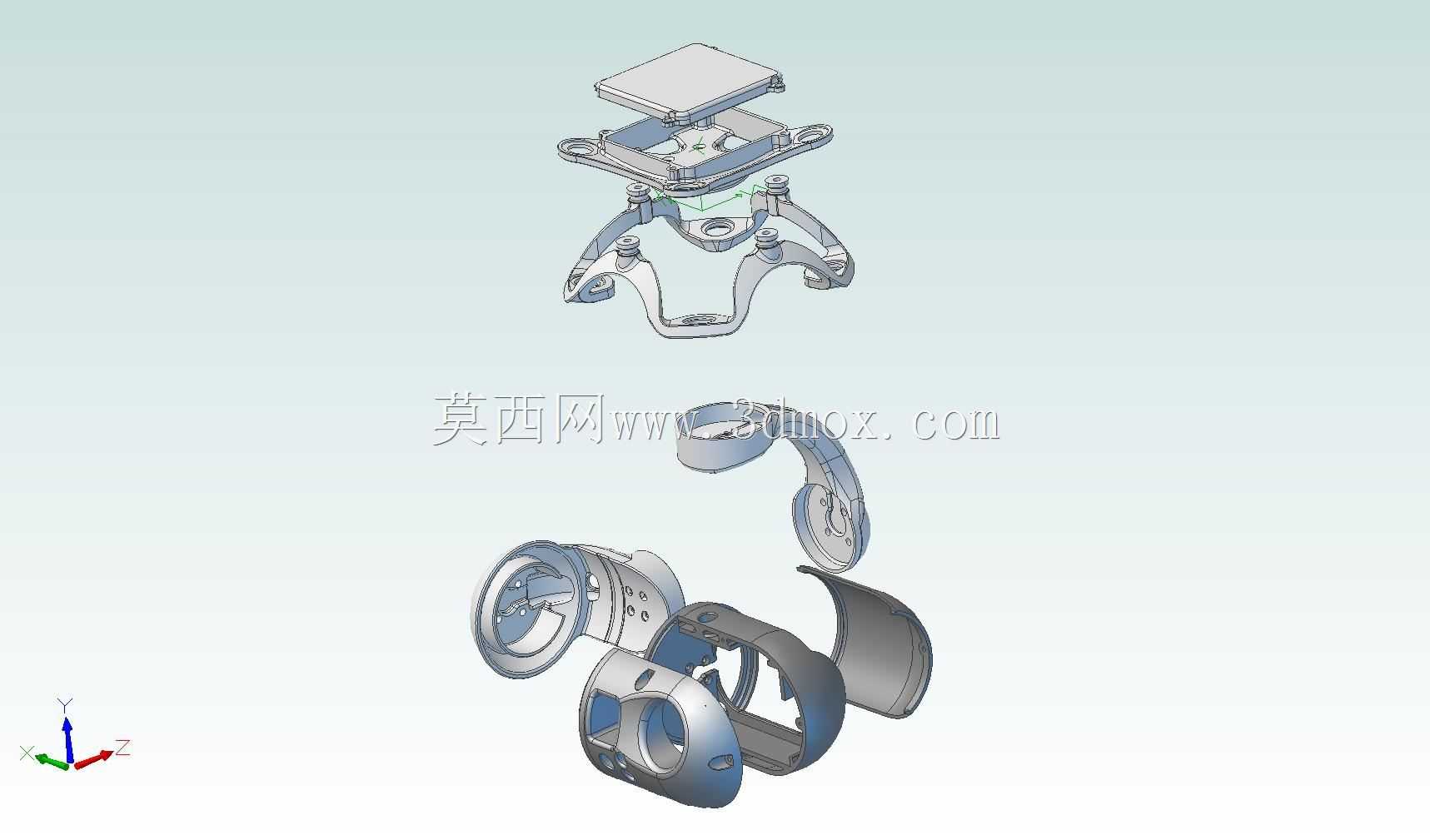

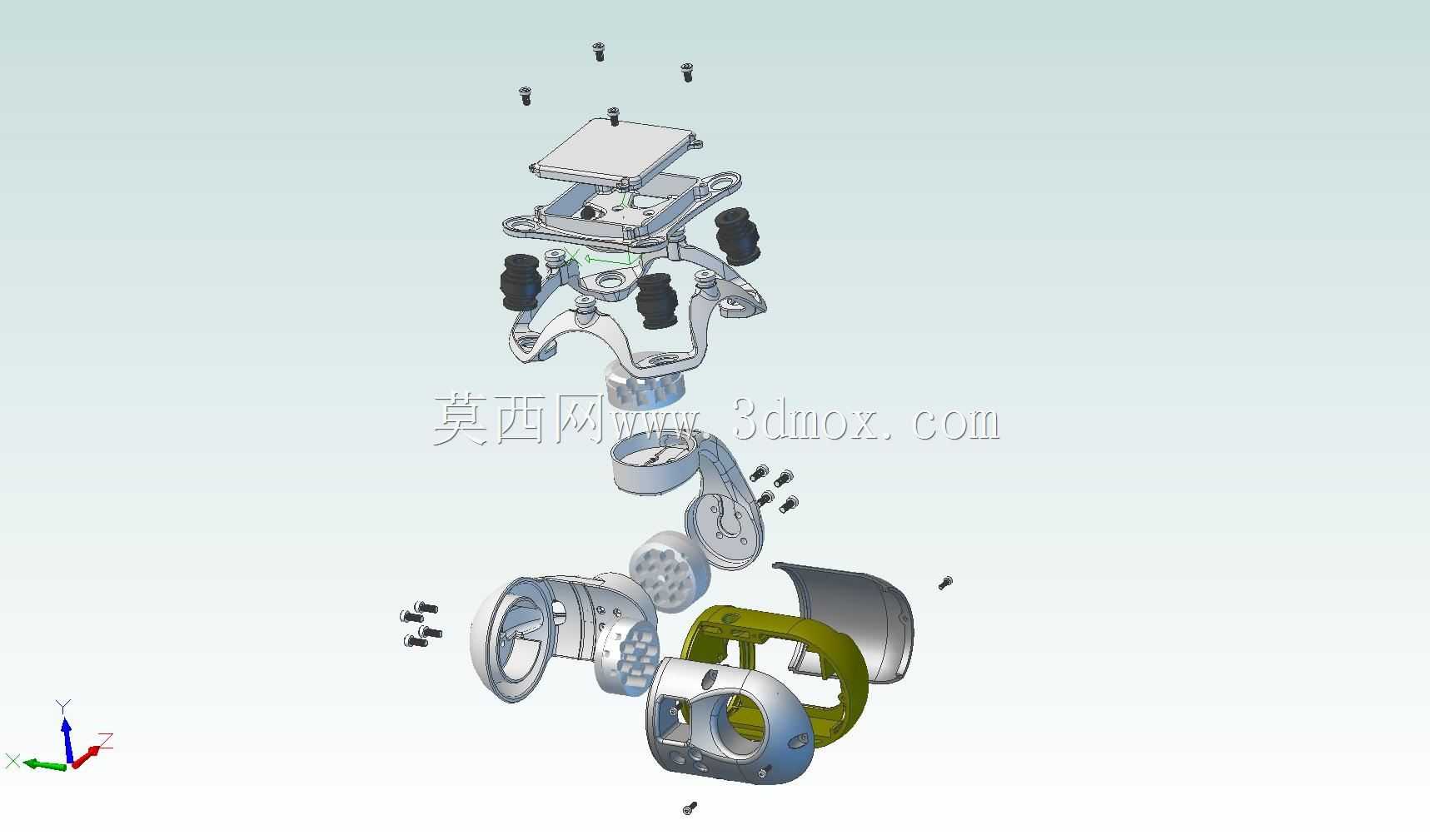

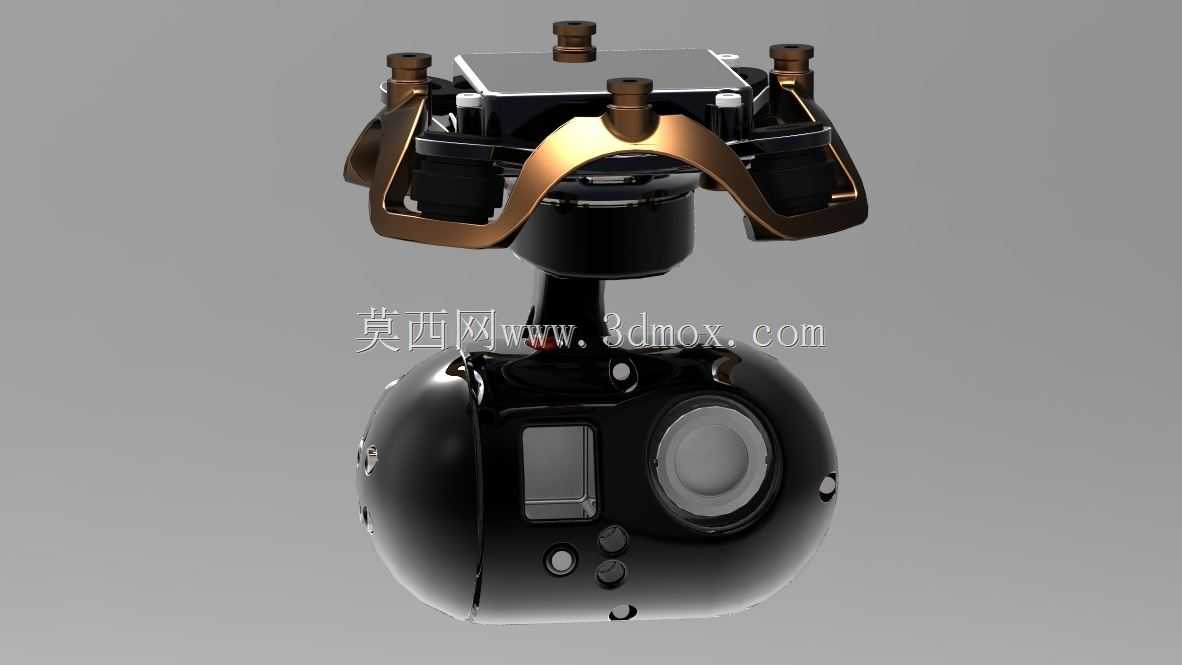

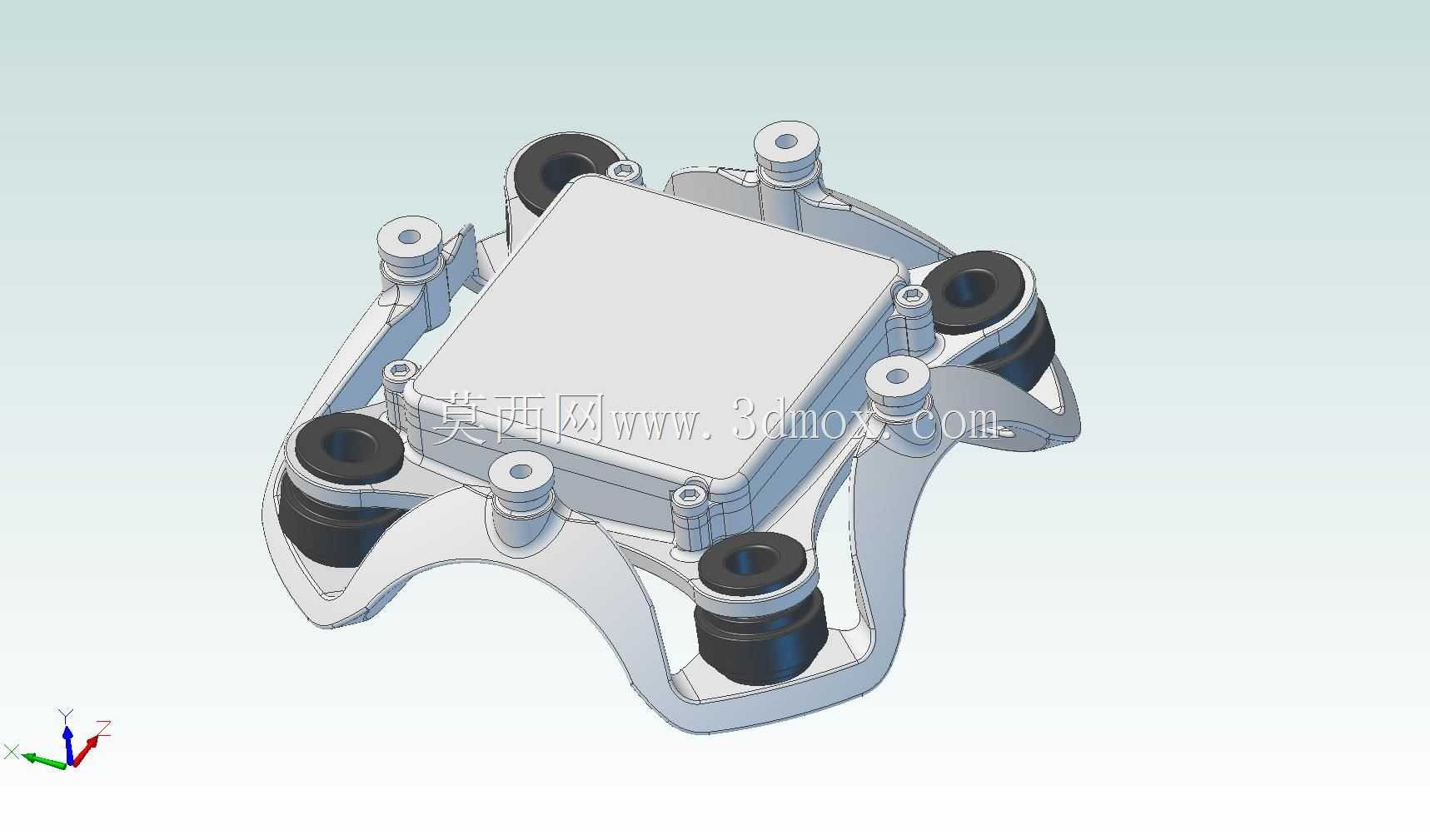

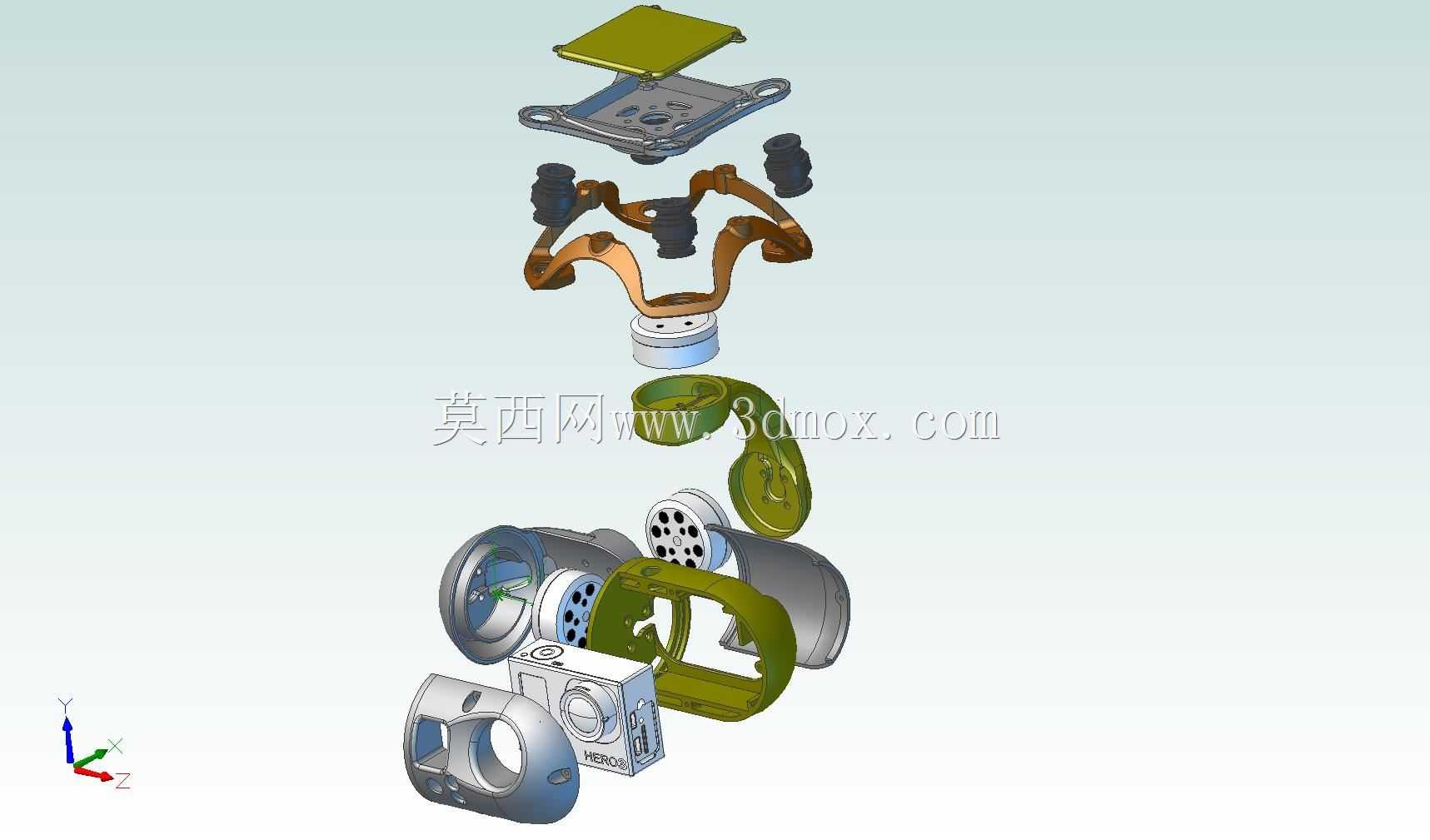

　　结构设计上，三个转动轴分别对应航向、俯仰、横滚三个维度的姿态补偿，每个轴的转动支架都做了轻量化的结构优化，上部的安装基座预留了四个对称分布的固定点位，可直接匹配多数小型多旋翼无人机的底部安装孔位，安装时不需要额外做转接件加工，固定后整体重心落在挂载结构的中心轴线上，不会额外增加飞控的姿态调整负担。上部的减震支架采用弧形承力结构，配合内置的减震阻尼件，先过滤掉电机转动带来的高频微振动，再通过三个轴的无刷电机做主动姿态补偿，两级减震的设计思路，比单靠云台电机主动防抖的结构适配性更强，就算在风速较大的作业环境下，也能保持稳定的画面输出。

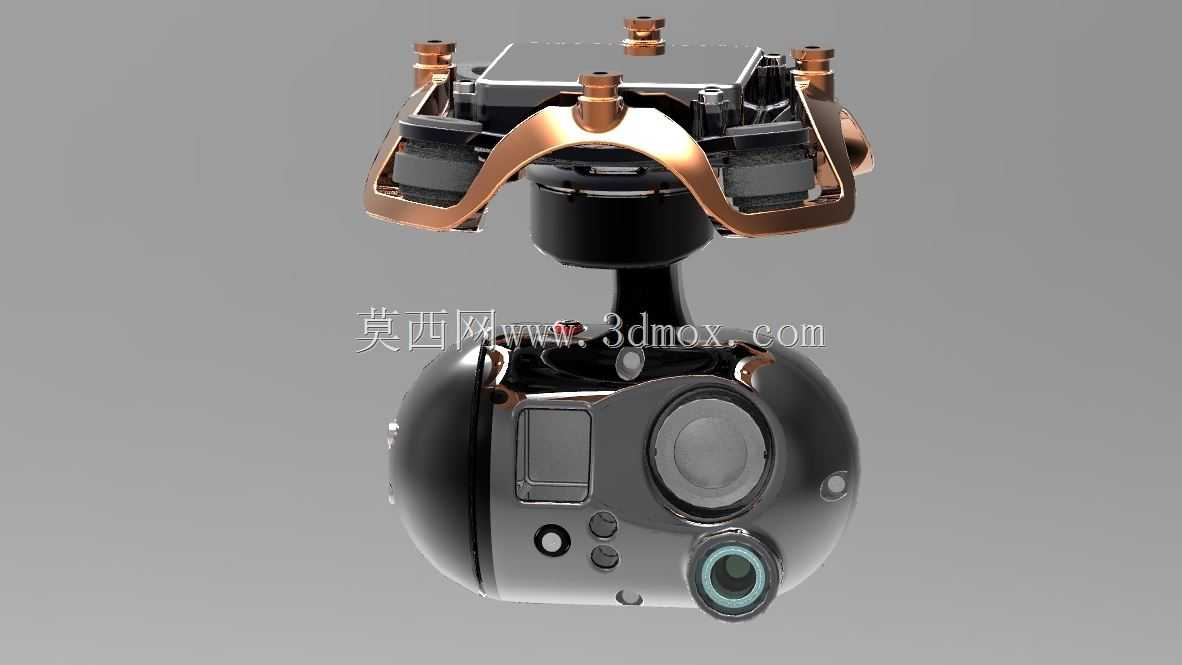

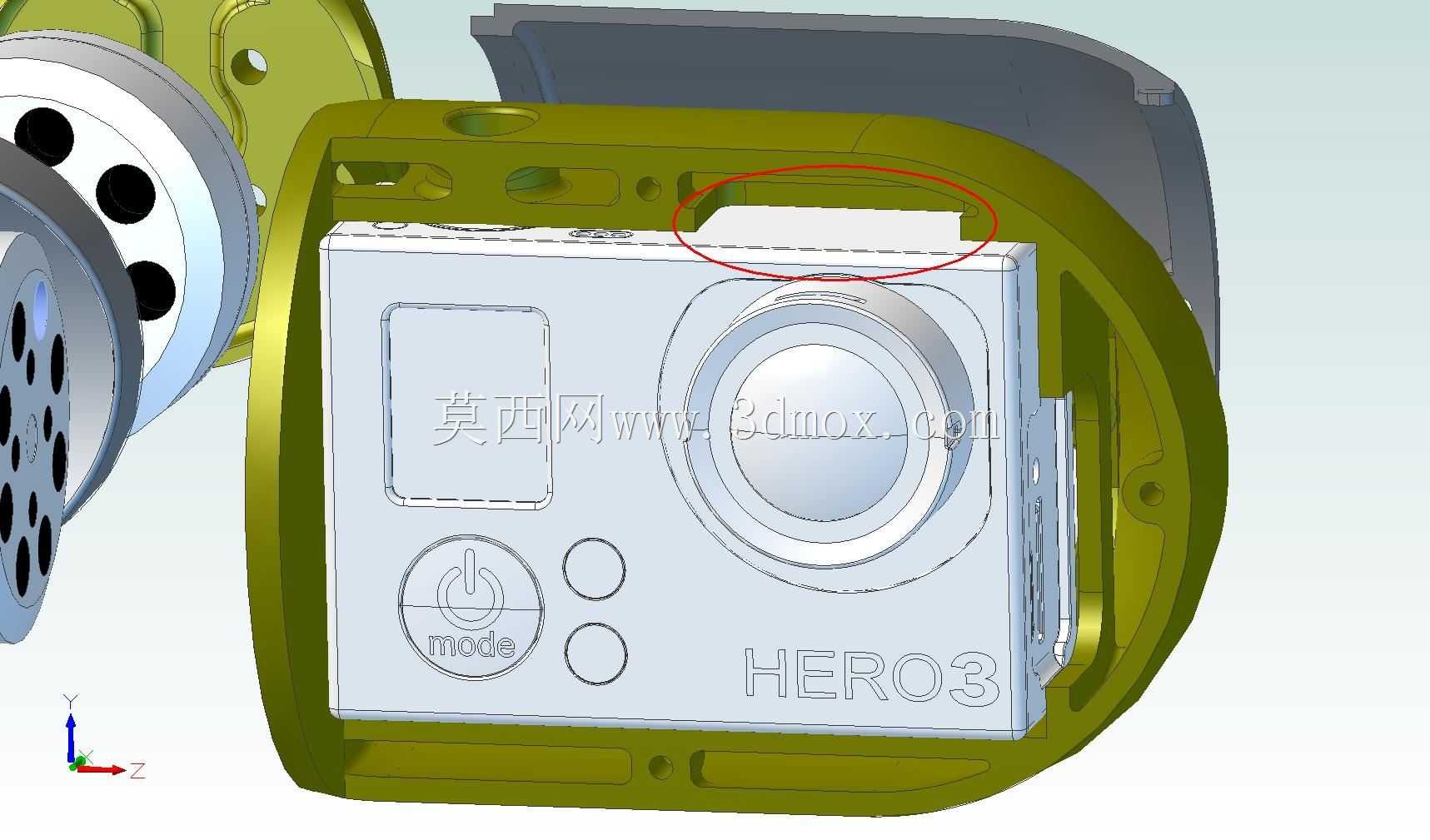

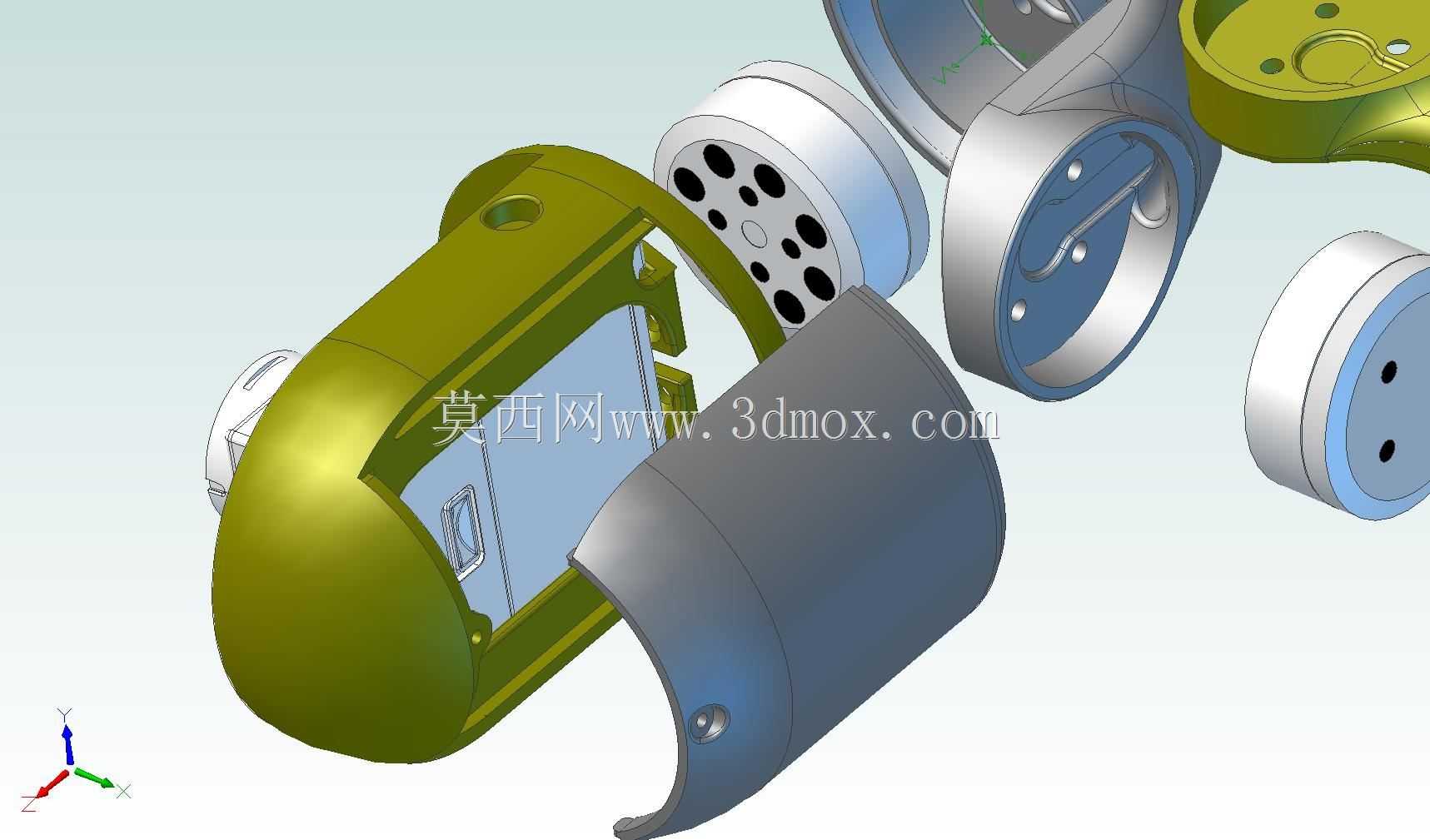

　　下部的相机容纳舱做了贴合式的轮廓设计，刚好包裹住运动相机的主体，不会遮挡镜头与机身的操作按键，舱体侧面预留了散热间隙，长时间录制时相机产生的热量可以自然散出，不会因为密闭空间导致设备过热停机。可选配的3W聚光或泛光补光模块，可以直接集成在云台支架的预留安装位上，接线走支架内部的走线槽，不会出现线材外露缠绕转轴的问题，夜间作业时补光方向会跟随相机光轴同步转动，保证拍摄区域始终有充足的光线覆盖。

　　安装边界方面，整体结构的横向最大尺寸控制在120mm以内，竖向高度从安装基座底面到镜头最下端为95mm，安装时只要保证无人机底部起落架的高度大于100mm，就不会在云台俯仰转动时出现结构碰撞。转动角度范围上，航向轴可实现360度连续旋转，俯仰轴覆盖-90度到+30度的调整区间，横滚轴可做正负45度的姿态修正，完全覆盖常规航拍作业的所有视角需求。结构件的材质选择上，承力支架采用高强度铝合金加工，既保证了结构刚性，不会在飞行过程中出现形变抖动，又尽可能控制了整体自重，整套结构加上相机的总重量控制在200g以内，不会过度消耗无人机的电池续航，对小型航拍无人机的载荷适配性非常友好。

　　在细节设计上，每个转轴的限位结构都做了软质缓冲垫，就算云台转动到极限位置也不会出现硬碰撞，避免冲击传递到相机导致画面瞬间抖动。走线全部隐藏在支架内部的空腔里，外部没有明线，既降低了飞行时的风阻，也避免了高速气流吹动线材带来的额外振动。相机固定采用快拆结构，不需要额外工具就能完成相机的装卸，更换电池或者调整相机参数时操作非常便捷，适合外场作业时快速操作。
