双履带式自适应移动承载托盘结构

　　该双履带式移动承载结构，核心针对非平整作业面的物料转运需求设计，可适配车间内存在台阶、沟槽、坡度的复杂通行场景，替代传统固定托盘与轮式转运设备在特殊工况下的功能短板。日常应用中，这类结构可嵌入小型物料转运单元、巡检作业载体、狭小空间作业平台的底部行走模块，解决普通轮式结构越障能力不足、接地比压过大易损伤作业地面的问题。

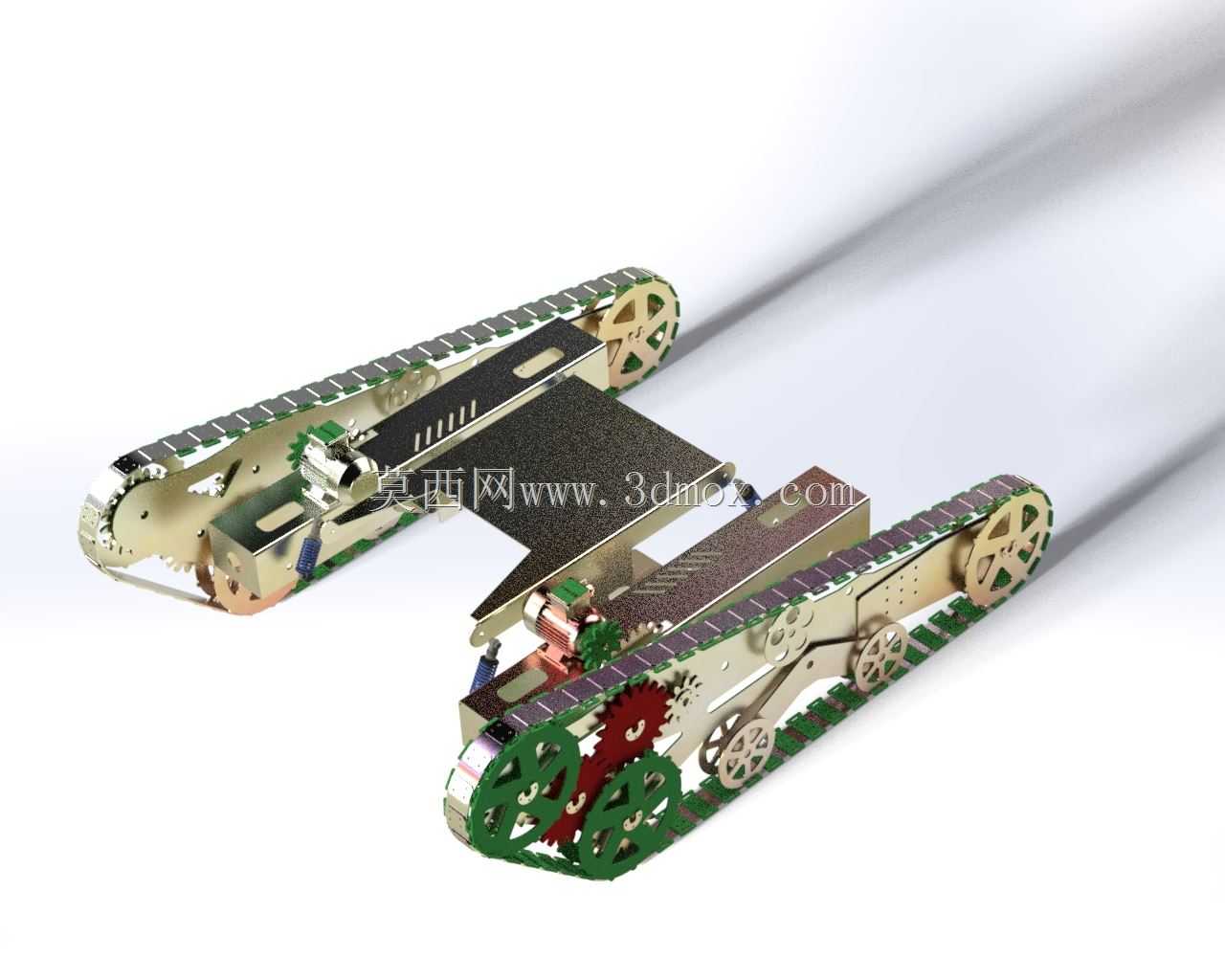

　　从功能实现逻辑来看，两侧独立布置的履带模组采用对称布局，单条履带配套多组支撑轮与驱动轮系，驱动端通过啮合的齿轮组传递动力，可实现双侧履带差速转向，最小转弯半径可控制在自身长度的0.6倍范围内，适配宽度1.2米以上的狭窄通道通行需求。履带本体选用带防滑凸齿的复合材质，接地比压控制在0.08MPa以内，可在环氧地坪、硬化水泥地面、薄型铺装地面上通行不会造成表层压损，同时可翻越高度不超过自身履带高度1/3的垂直障碍，跨越宽度不超过单组支撑轮间距1/2的地面沟槽。

　　设计过程中优先考虑了承载面的通用性，中部平整承载平台预留了多组标准安装孔位，可根据实际使用需求加装物料围挡、定位夹具、传感检测模块等附属部件，承载平台与两侧履带架之间采用可拆卸连接结构，可根据承载重量需求更换不同厚度的平台板材，常规配置下额定承载重量可达80kg，满足多数轻型物料转运、小型作业设备搭载的需求。传动齿轮组采用外露式布局设计，既降低了整体结构重量，也方便日常维护时的齿面清洁、润滑脂补充作业，齿轮模数选用1.5模，齿面做硬化处理，长期往复运行下的齿面磨损量可控制在合理范围内，延长整体结构的使用寿命。

　　安装边界方面，整体结构宽度控制在320mm以内，长度控制在580mm以内，空载状态下整体高度不超过110mm，承载平台距离地面的高度保持在75mm，既保证了越障过程中底盘不会与地面凸起发生剐蹭，也控制了整体重心高度，避免搭载物料后在坡道通行时发生侧翻。两侧履带的张紧机构布置在履带架端部，通过调节螺栓即可调整履带张紧度，无需拆解整体结构，日常维护操作便捷。驱动单元的安装位预留了标准伺服电机与直流减速电机的安装接口，可根据动力供应条件、行走速度需求匹配不同的动力组件，常规配置下行走速度可在0.1m/s-0.8m/s范围内调节，适配不同作业场景的移动效率要求。

　　结构细节上，所有轮系的支撑轴均采用耐磨衬套与机架连接，减少转动过程中的摩擦阻力，同时降低运行噪音，空载运行时的噪音值可控制在55dB以内，适合对噪音有要求的室内作业场景。履带架采用钣金折弯成型工艺制作，在保证结构强度的前提下尽可能降低自重，整体空载重量控制在12kg以内，方便人工搬运、转场部署。承载平台表面做防滑纹理处理，避免搭载的物料在启停、转向过程中发生滑移，平台边缘做圆角处理，避免转运过程中剐蹭周边设备或操作人员。
