履带式移动底盘行走机构结构设计

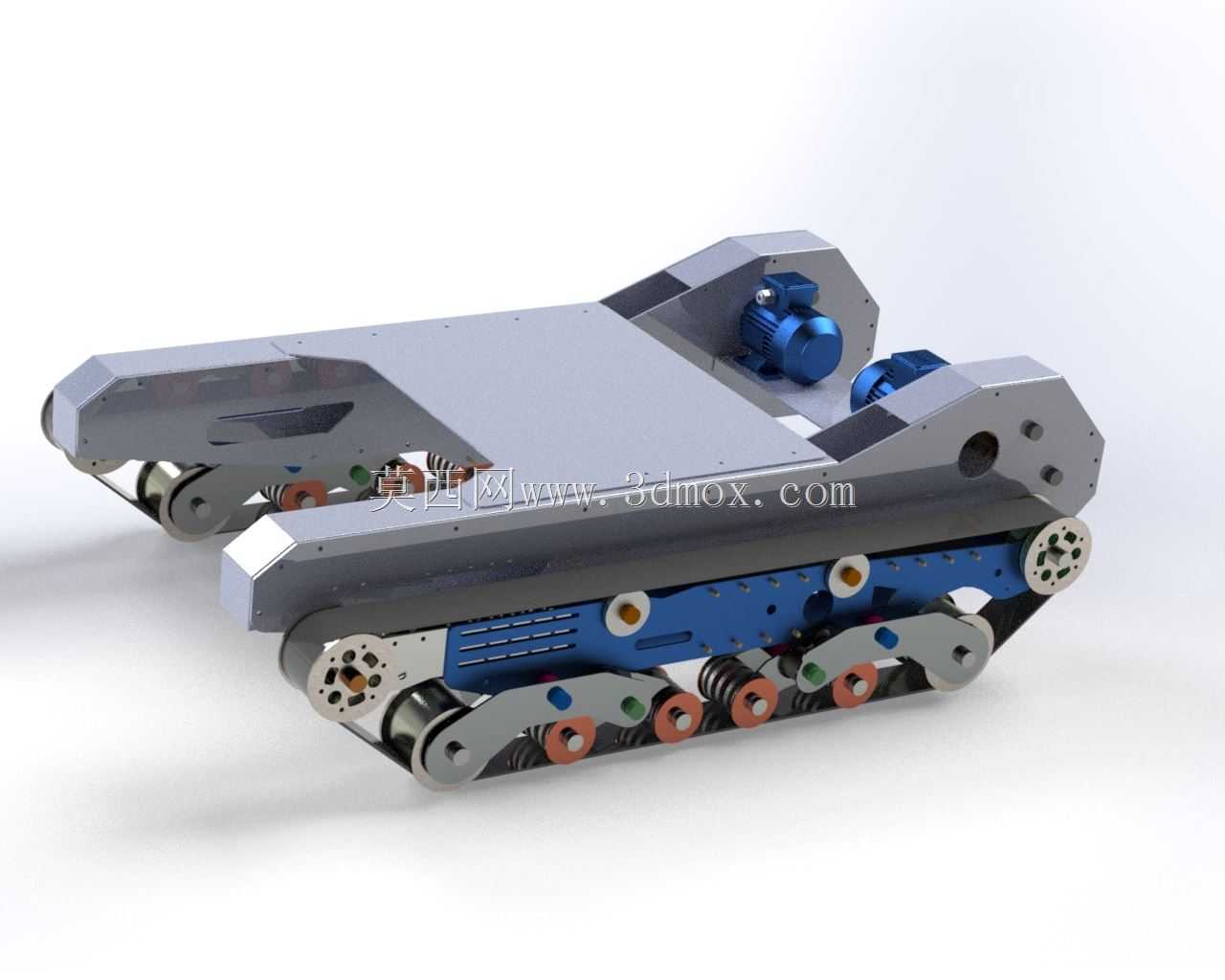

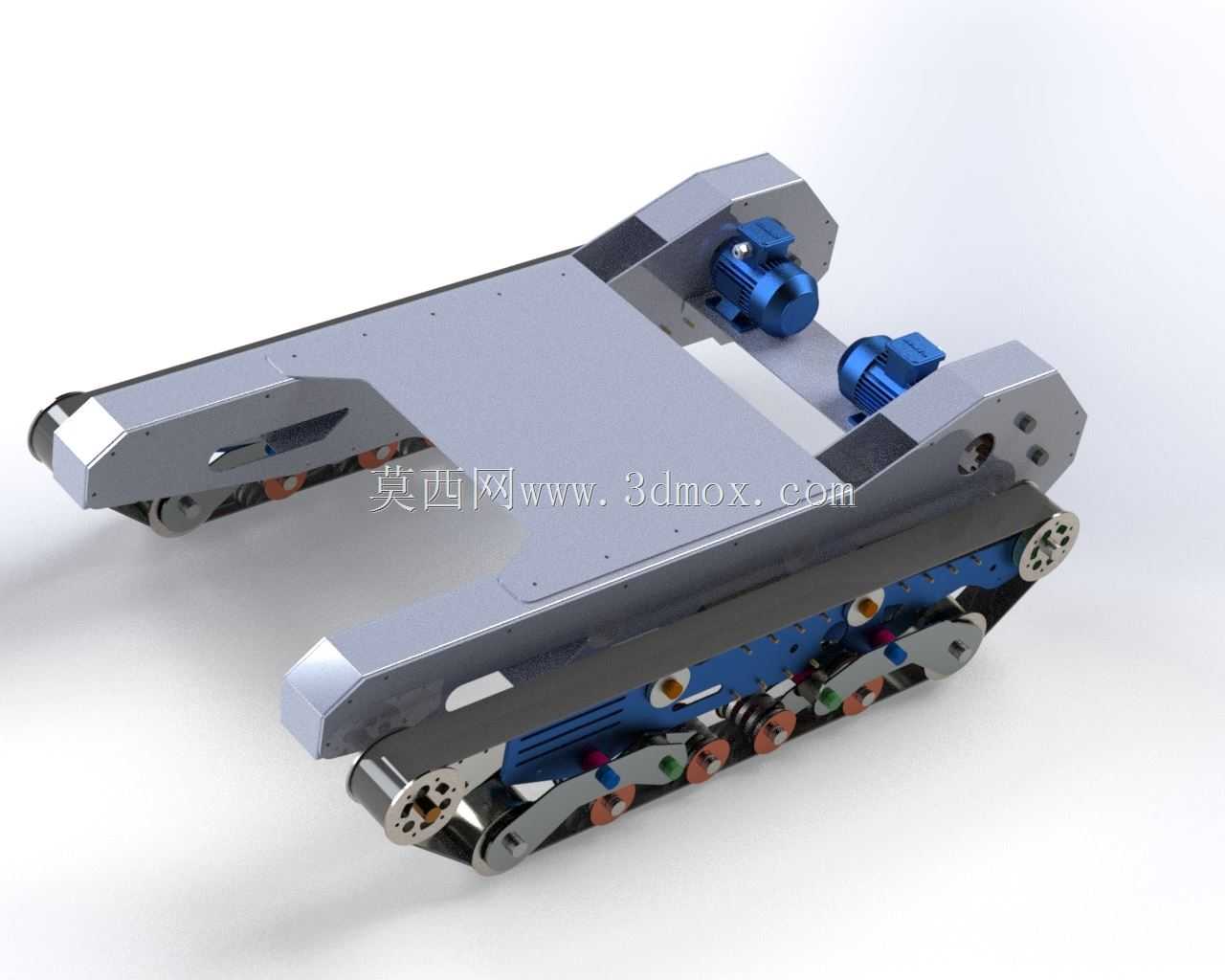

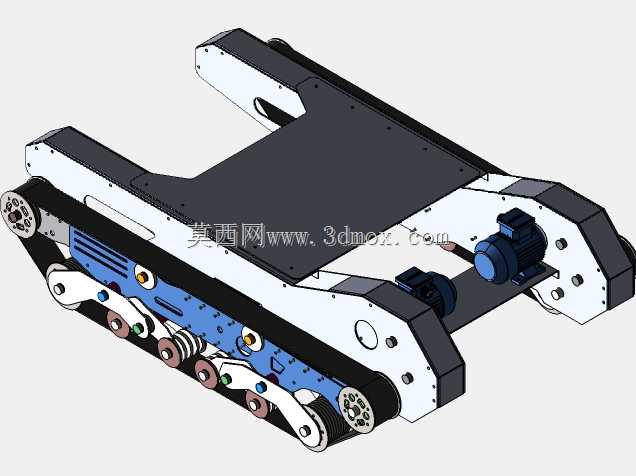

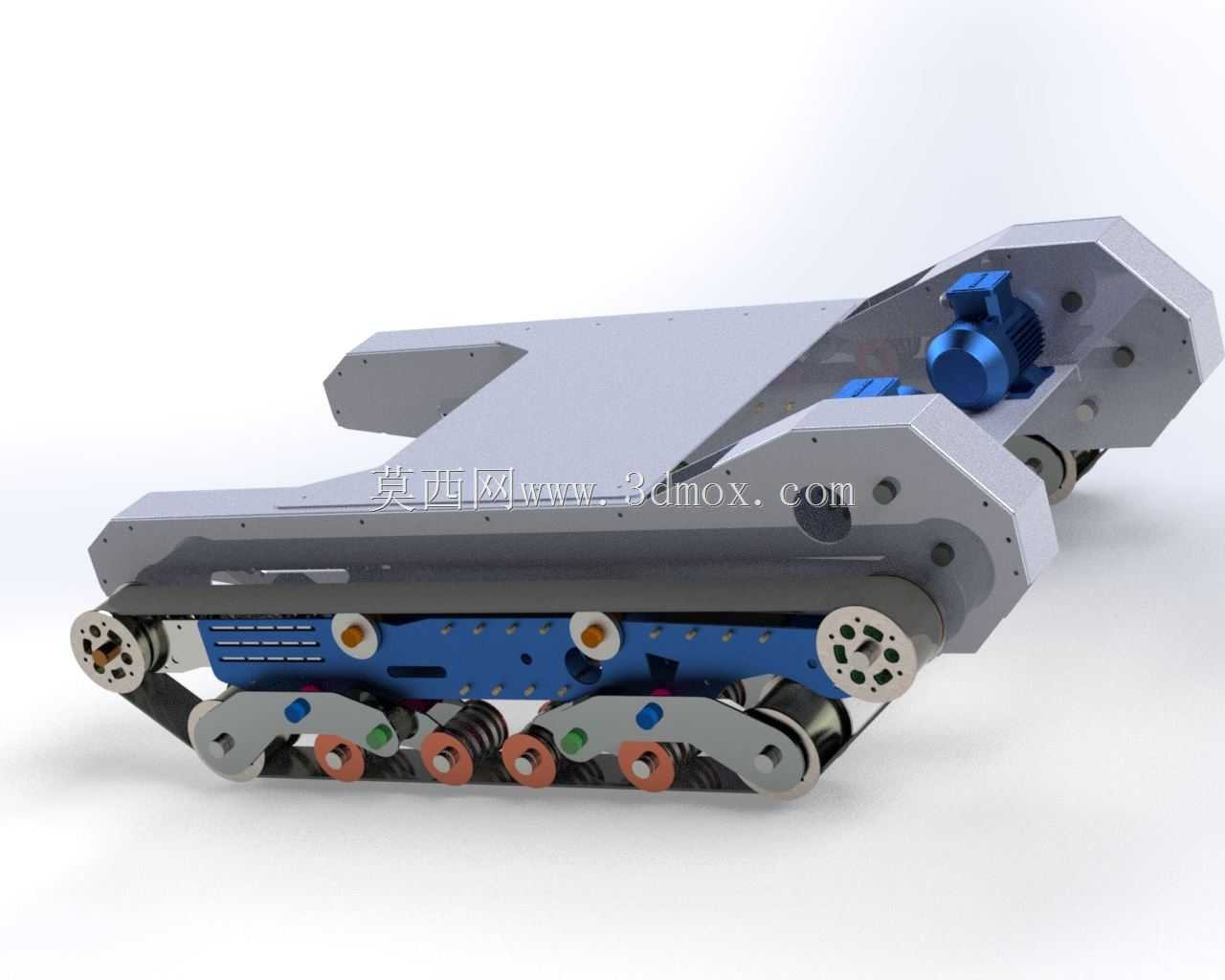

　　这款履带式行走底盘的结构设计，核心围绕非铺装路面的重载移动需求展开，区别于轮式移动平台对平整硬化地面的依赖，该结构可适配泥泞、碎石、起伏坡度等复杂户外工况，常见于巡检作业、特种运输、小型工程作业设备的承载基座场景。从整体布局来看，底盘采用双侧对称履带模组设计，上部预留整块平整安装基面，可根据不同作业需求搭载功能模块，比如检测仪器、抓取机构、载物货厢等，安装基面的螺孔位按照通用模组安装间距排布，预留的安装边界可适配多数常规尺寸的上装设备，不会出现结构干涉问题。行走驱动部分采用侧置驱动电机布局，电机输出端直接对接履带驱动轮，省去了过长的传动链路，既减少了传动过程中的功率损耗，也压缩了底盘整体的横向占用空间，驱动轮采用齿式啮合结构，

　　和履带的啮合间隙经过反复校核，避免行走过程中出现跳齿、脱轨的问题。负重轮组采用多轮组分布式布局，每侧履带配置多组负重轮，配合内置的弹簧阻尼悬挂结构，在经过凸起障碍或者凹陷路面时，负重轮可根据路面起伏自适应调整位置，始终保持履带和地面的有效接触面积，既可以降低行走过程中的颠簸震动，保护上装的精密设备不受冲击损坏，也能提升履带的抓地力，避免打滑问题出现。履带本身采用模块化拼接结构，单节履带板之间通过销轴连接，后期维护时可单独更换损坏的履带板，无需整体拆解履带模组，降低运维的工作量。导向轮设置在履带模组的前端，带有张紧调节结构，可通过调整导向轮的前后位置改变履带的张紧度，适配不同工况下的履带张紧需求，

　　避免长时间使用后履带松弛导致的行走精度下降问题。底盘两侧的机架采用钣金折弯焊接成型，内部预留了走线空间，驱动电机的动力线、上装设备的控制线均可从机架内部的空腔排布，避免线缆外露被剐蹭损坏。从尺寸边界来看，该底盘的整体高度控制在较低区间，重心靠下，在爬坡或者侧倾路面行走时具备更好的稳定性，可适应最大30度的纵向坡度以及15度的侧倾坡度，行走速度可通过调整驱动电机的参数进行适配，常规工况下的行走速度可覆盖0.5m/s到2m/s的区间，满足不同作业场景的移动效率需求。结构设计过程中，对每侧履带的接地比压做了针对性优化，通过增加负重轮数量、加宽履带板宽度的方式，降低单位面积的接地压力，即使在松软的泥地、沙地场景下行走，

　　也不会出现过度下陷的问题。底盘的前后端均做了圆弧过渡处理，在越过垂直障碍时，前端的倾斜导向面可引导底盘顺利爬上障碍，避免出现卡滞问题。两侧的机架侧板上预留了多个减重孔，在保证结构强度满足重载承载要求的前提下，尽可能降低底盘自身的重量，提升有效载荷的占比。负重轮的轮轴采用耐磨轴承支撑，转动阻力小，长时间行走也不会出现过度磨损的问题，弹簧悬挂的刚度经过匹配调校，既可以过滤路面的细碎震动，也能在承受重载时提供足够的支撑力，不会出现悬挂压死的情况。驱动电机的安装座采用可拆卸式设计，后期如果需要更换不同功率的驱动电机，只需调整安装座的固定位置即可，无需重新加工整个机架结构，具备较好的改装适配性。
