立柱式悬臂回转起重搬运设备结构

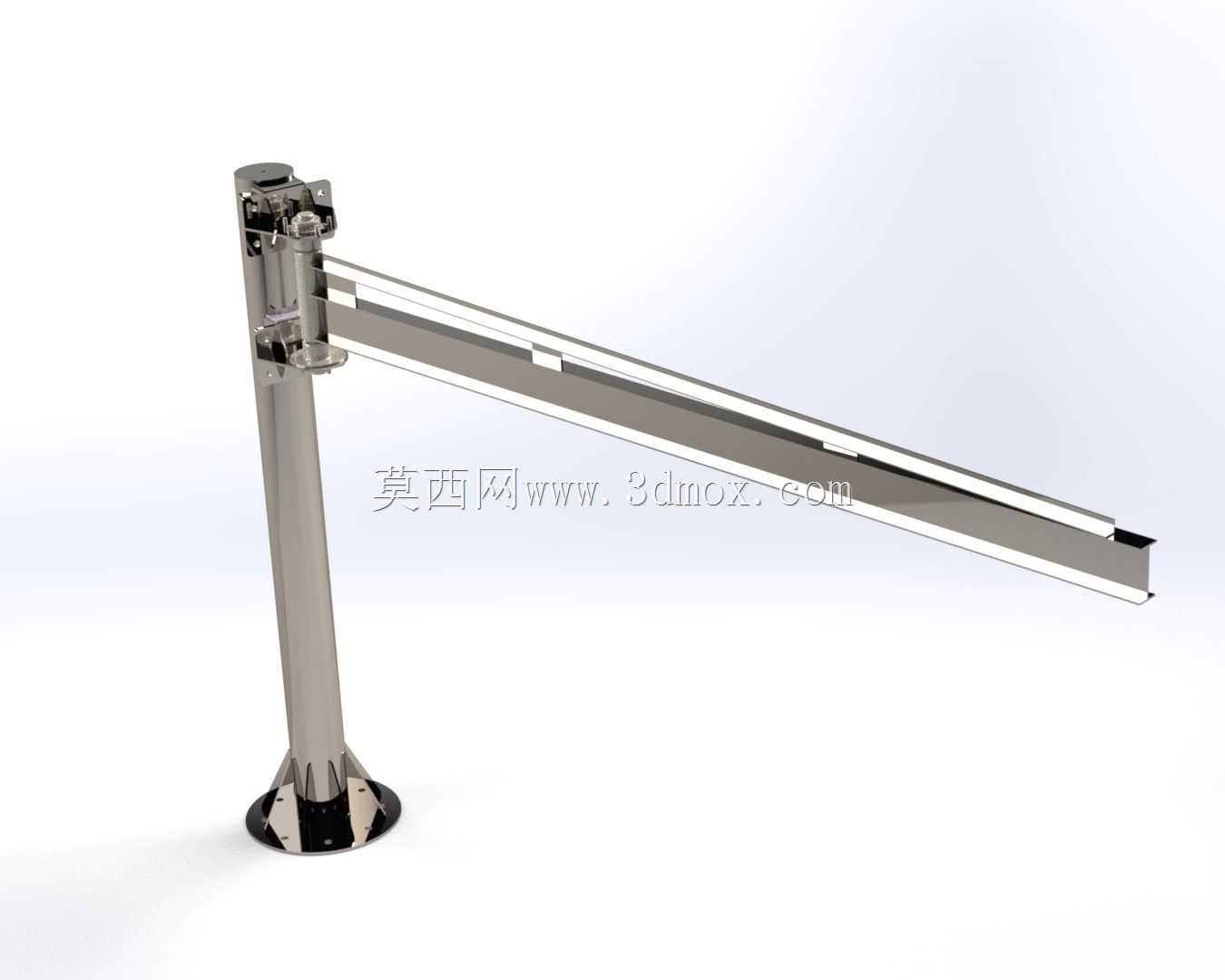

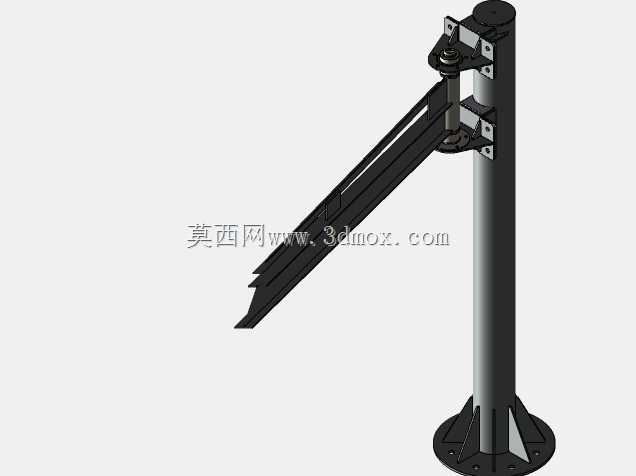

　　这类立柱式悬臂起重结构，多应用在机加工车间、装配工位、仓储小件周转区域，覆盖半径内的工件上下料、工装转移、重型零部件工位间短距离调运场景，相比桥式起重机占用空间更小，部署灵活，不需要依托厂房主梁做承载结构，对于层高有限、工位固定且吊装频次中等的作业场景适配性极强。从结构设计逻辑来看，底部采用法兰盘式安装基座，通过地脚螺栓与混凝土地面做刚性连接，基座上方的立柱为主要承载构件，内部集成回转支撑结构，可实现水平方向360度范围内的回转动作，悬臂段采用变截面或者等截面的箱型/型材焊接结构，一端通过回转铰接座与立柱连接，另一端预留电动葫芦或者手动葫芦的安装滑行轨道，可沿悬臂长度方向做水平移动，配合起升机构的垂直升降动作，

　　能覆盖悬臂回转半径内的所有作业点位，不存在吊装死角。设计过程中首先要核算立柱的压弯组合变形量，悬臂在最大额定起重量、最远端作业位置时，立柱根部的弯矩是核心校核指标，需要结合材料屈服强度做安全系数预留，通常安全系数取1.5-2倍之间，同时要核算回转支撑的径向、轴向承载能力，避免长期重载回转出现卡滞或者结构变形。悬臂段的挠度控制也是设计重点，满载时悬臂最远端的下挠量不能超过悬臂长度的1/500，否则会影响葫芦滑行的顺畅度，甚至出现溜车风险，部分结构会在悬臂上表面加焊加强筋板，或者采用上翘式预变形设计，抵消满载时的下挠量。安装边界方面，底部基座需要的混凝土基础厚度不低于300mm，混凝土强度等级不低于C30，

　　地脚螺栓的预埋深度要满足抗拔要求，安装时需要保证立柱的垂直度偏差不大于1/1000，避免回转过程中出现偏载磨损。悬臂的安装高度需要结合作业区域的最高工件高度、起升行程预留安全距离，通常悬臂下沿距离地面的高度要比最高作业点位高出500mm以上，防止起升过程中工件碰撞地面设备。回转机构的阻尼设计也需要匹配作业需求，手动回转的结构需要控制回转阻力矩在单人可轻松操作的范围内，电动回转的结构则需要设置限位开关，避免过度回转拉扯供电线缆。这类设备的作业半径通常在3米到6米之间，额定起重量从100kg到2t不等，完全能满足中小吨位的工位吊装需求，相比大型起重设备，它的操作门槛更低，一线作业人员经过简单培训即可上手，不需要专职的起重司机配合，

　　能大幅提升工位间的物料周转效率，减少人工搬运重型工件带来的安全隐患。在三维建模过程中，需要重点还原回转副的装配关系，立柱与基座的连接螺栓分布、悬臂与回转座的铰接间隙、葫芦行走轨道的截面尺寸都需要按照实际工程参数做还原，方便后续做运动仿真验证，检查回转过程中是否存在结构干涉，悬臂在不同角度位置时的受力变形情况也可以通过有限元模块做仿真校验，提前优化结构壁厚、筋板位置，在保证结构强度的前提下尽可能降低整体自重，减少材料成本。实际使用中，这类悬臂吊通常会和工位旁边的机床、装配台配合使用，比如数控车床的工件上下料，工人不需要借助叉车或者行车，直接操作悬臂吊就能完成几十到上百公斤工件的吊装对位，作业效率能提升40%以上，同时避免人工搬运过程中出现的砸伤、扭伤风险。部分洁净车间或者防爆区域使用的同类型结构，还会对回转接触面做无油润滑处理，电气元件采用防爆等级配件，适配特殊作业环境的要求。
