三角架式单滑轮起重吊钩结构设计

在车间重型工件转运、港口散货装卸、建筑施工物料垂直提升这类常规起重作业场景里，吊钩总成是直接承接载荷、连接吊重与起升机构的核心受力部件，这套三角架式单滑轮吊钩的结构设计，完全围绕中轻载频繁吊装的工况需求展开，没有冗余的功能堆砌，每一处结构都对应实际作业中的痛点优化。

从实际用途来看，这套吊钩总成适配额定起重量范围内的桥式起重机、门式起重机、小型随车吊的起升端，既可以配合钢丝绳完成垂直起吊作业，也能在搭配卸扣、吊装带后完成异形工件的多点抬吊，相比大吨位的多滑轮吊钩组，它的自重更轻，在小吨位起重作业里不会因为吊具自重占用过多额定起重量，有效提升实际可吊载的载荷上限。

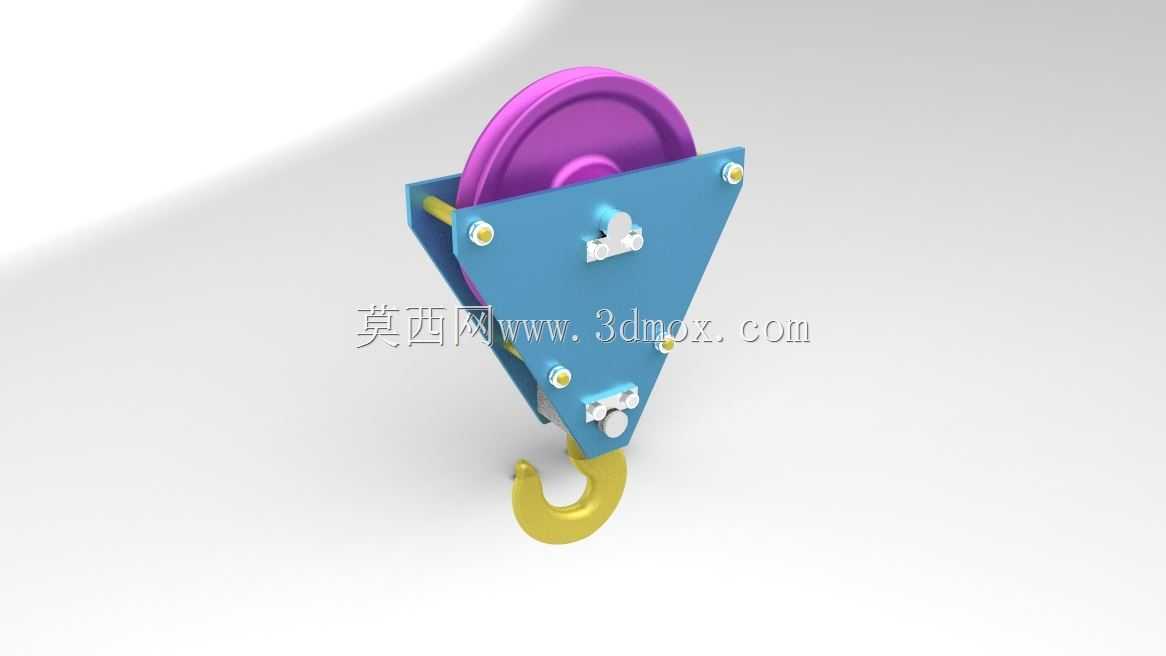

功能特性上，这套结构首先做了受力路径的优化：两侧三角形侧板作为核心承载框架，将滑轮轴的支撑力、吊钩的吊拉力均匀分散到三个连接点位，避免传统矩形侧板在角部出现的应力集中问题。滑轮采用内嵌式安装，两侧侧板完全覆盖滑轮轮缘的侧面，能在作业时避免钢丝绳脱槽后卡入侧板与滑轮的间隙，也能减少车间焊渣、扬尘、建筑砂石落入滑轮轴转动副的概率，降低日常维护的频次。吊钩与侧板的连接位置设置了双锁止结构，既保证吊钩可以沿垂直轴线360度旋转，方便吊重对位时调整工件角度，又能避免吊钩受侧向拉力时从连接轴处脱出，适配吊装过程中不可避免的小角度斜拉工况。滑轮轮槽的弧度经过匹配设计，适配常规直径的起重钢丝绳，轮槽表面做了圆滑过渡处理，不会出现硬棱切割钢丝绳的问题，能有效延长钢丝绳的使用寿命。

设计思路层面，这套结构优先考虑了加工与装配的便捷性：两侧三角形侧板采用等厚钢板切割成型，不需要复杂的曲面加工，普通的等离子切割或者激光切割即可完成坯料制作，三个连接轴的安装孔采用同轴一次装夹加工，保证装配后滑轮、吊钩连接轴的平行度，避免出现偏载。所有连接紧固件都采用外侧外露的布置方式，日常检查时可以直接观察到螺栓的防松垫片状态、轴端挡板的固定情况，不需要拆解结构就能完成日常点检，非常适合工地、车间这类维护条件有限的作业场景。吊钩的钩头部分采用了标准的起重吊钩轮廓，钩尖位置设置了防脱卡板的安装位，装配防脱装置后可以避免吊装带、钢丝绳套从钩口意外滑出，符合起重作业的安全规范要求。

从安装边界与尺寸适配来看，这套吊钩总成的上部滑轮轴中心到吊钩钩腔最低点的垂直距离经过优化，在保证滑轮有足够绕绳空间、吊钩有足够转动余量的前提下，尽可能压缩了整体高度，能降低起升机构的最小安全距离，在厂房高度有限的车间内作业时，可以提升有效起升高度，避免因为吊具自身高度过大导致工件无法吊到目标高度。两侧侧板的外侧宽度控制在常规起重机吊钩滑轮组的安装尺寸范围内，可以直接替换同吨位的老式吊钩总成，不需要对起重机的起升钢丝绳倍率、限位装置做额外调整，互换性较强。滑轮的直径与钢丝绳直径的比值符合起重设计规范的要求，能减少钢丝绳反复绕经滑轮时的弯曲疲劳，整套结构的转动副都预留了润滑脂加注通道，定期加注润滑脂即可保证滑轮、吊钩转动灵活，不会出现卡滞问题。

在实际作业的细节处理上，侧板的所有外露棱边都做了倒角处理，避免吊装作业时棱角刮伤操作人员的手部、刮破吊装带的编织层，吊钩颈部的推力轴承承载面做了表面淬火处理，能承受长期旋转带来的磨损，即使在频繁转位的吊装作业里，也不会出现接触面压溃导致吊钩转动卡滞的问题。整套结构没有采用复杂的铸造件，全部采用板材、标准轴类零件、标准紧固件装配而成，单个零件损坏后可以快速更换，不需要整体报废，能降低长期使用的维护成本。
