通用电气涡轮增压器安装固定支架结构

项目分类:通用机械零部件 发布时间:2021-11-01 ID:353385
  • 通用电气涡轮增压器安装固定支架结构
  • 通用电气涡轮增压器安装固定支架结构
  • 通用电气涡轮增压器安装固定支架结构

  这款支架是涡轮增压器配套的核心安装支撑部件,主要应用在搭载3DTi系列涡轮增压器的动力单元中,承担增压器本体与发动机缸体、周边附属结构之间的连接固定作用,在动力系统运行过程中,需要持续承受增压器工作产生的高频振动、温度交变带来的热应力,以及车辆行驶工况下传递的多方向冲击载荷,因此结构设计上需要同时兼顾连接强度、抗疲劳性能与轻量化要求。从实际使用场景来看,这类支架多装配在商用车、工程机械的柴油动力单元上,安装位置处于发动机排气侧附近,周边环境温度波动范围大,同时受发动机运行振动、整车行驶路振的耦合作用,对结构的刚性、抗形变能力要求极高,一旦支架出现形变、断裂,会直接导致增压器安装位置偏移,引发进排气连接管路密封失效、

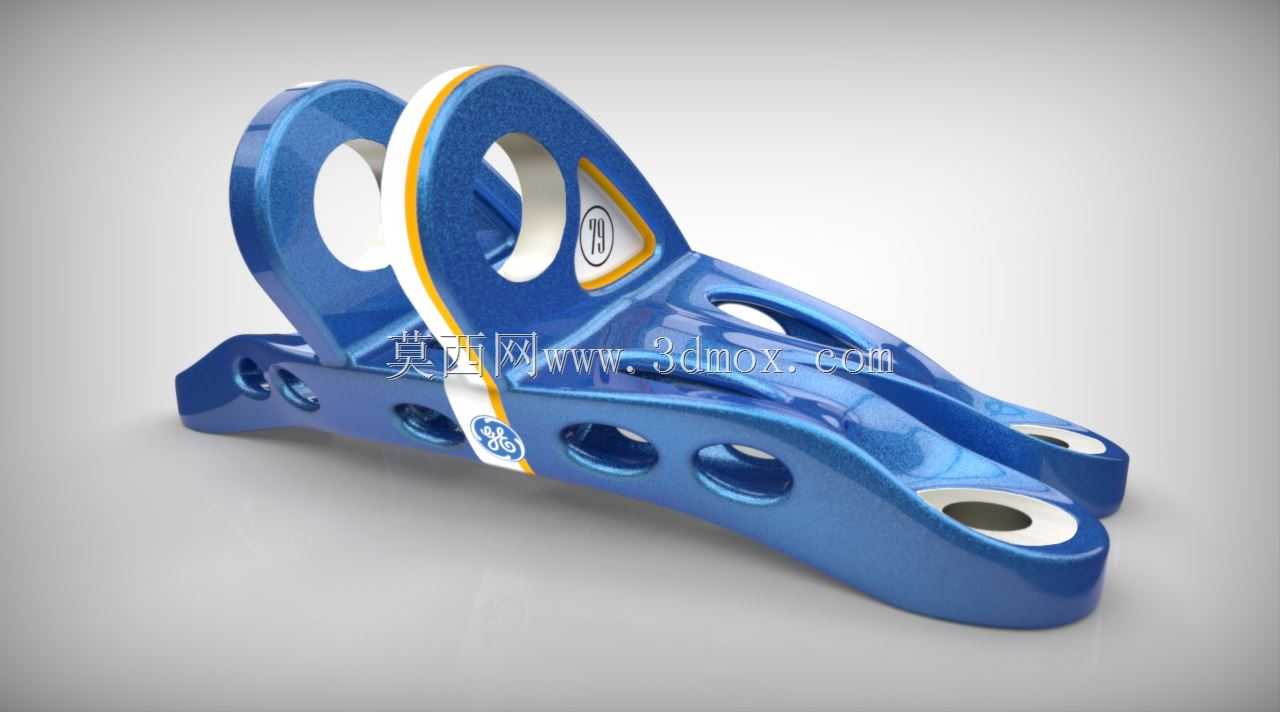

  增压器叶轮动平衡受干扰,甚至造成增压器与周边部件干涉磨损的严重故障。在结构设计思路上,这款支架采用了一体化的镂空式构型,主体为对称式双支臂结构,两个主支臂的上端分别对应增压器本体的两个安装点位,下端的安装面则对接发动机缸体上的预设安装凸台,整体力传递路径经过多轮拓扑优化,在保证关键受力截面厚度满足强度要求的前提下,在非主要受力区域开设了多个圆形、长圆形的减重孔,在不降低结构整体刚性的前提下有效降低了零件自重,减少了动力系统的整体簧下质量,同时也能减少热胀冷缩过程中结构内部的应力集中,避免长期交变载荷下出现疲劳裂纹。支架的安装边界设计经过了严格的尺寸校核,上端两个安装孔的同轴度、孔位间距公差控制在极小范围内,

  保证与增压器本体安装面的贴合度,避免安装时产生额外的装配应力;下端安装面设置了定位止口结构,装配时可以快速与缸体上的定位结构对齐,降低现场装配的对位难度,同时安装孔周边做了局部加厚处理,螺栓拧紧时的压紧力可以均匀分散到支臂主体结构上,避免局部应力过大导致的安装面压溃、开裂问题。支臂的过渡区域全部采用大圆角平滑过渡,没有尖锐的直角结构,一方面可以减少铸造、加工过程中的应力残留,另一方面在承受振动载荷时,圆角结构可以有效分散应力流,避免应力集中点成为疲劳失效的起始位置。支架表面做了蓝色的防护涂层处理,既可以抵御发动机舱内的油污、水汽侵蚀,提升零件的耐腐蚀性能,也能在一定程度上降低表面热辐射的影响,减缓高温环境下材料性能的衰减速度。

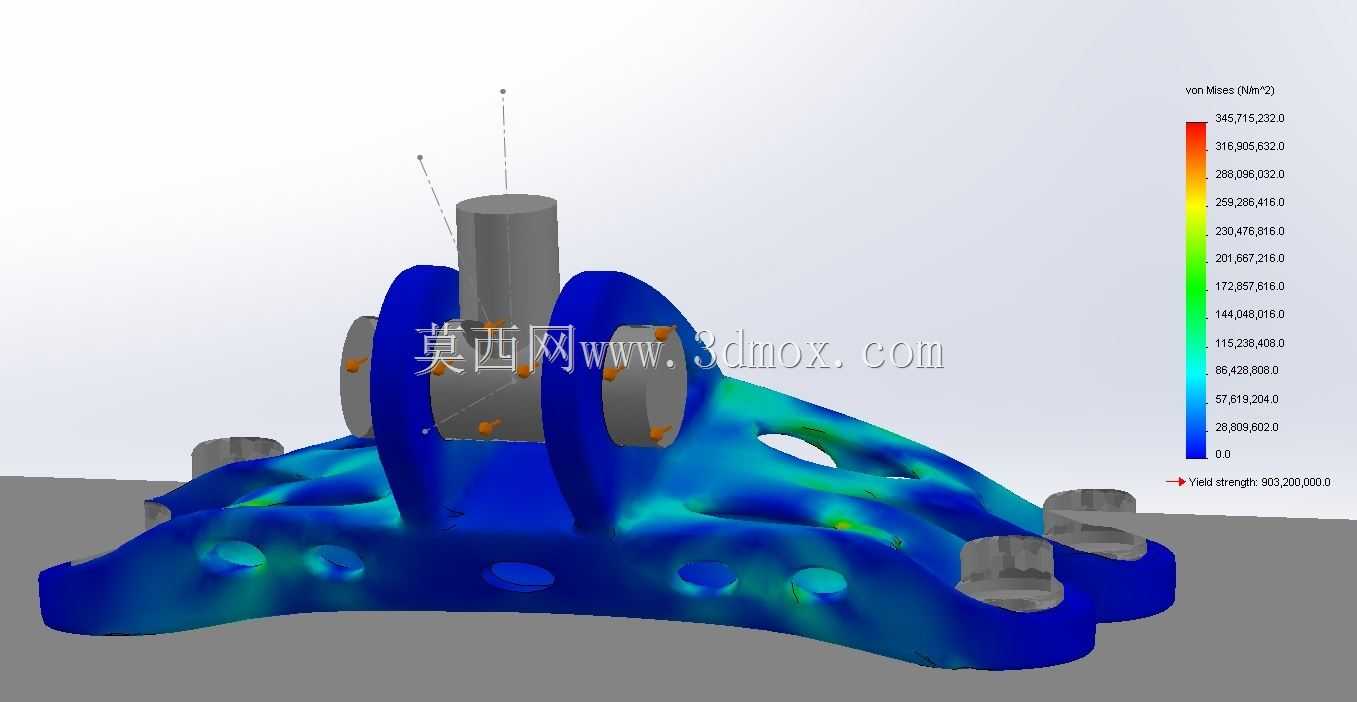

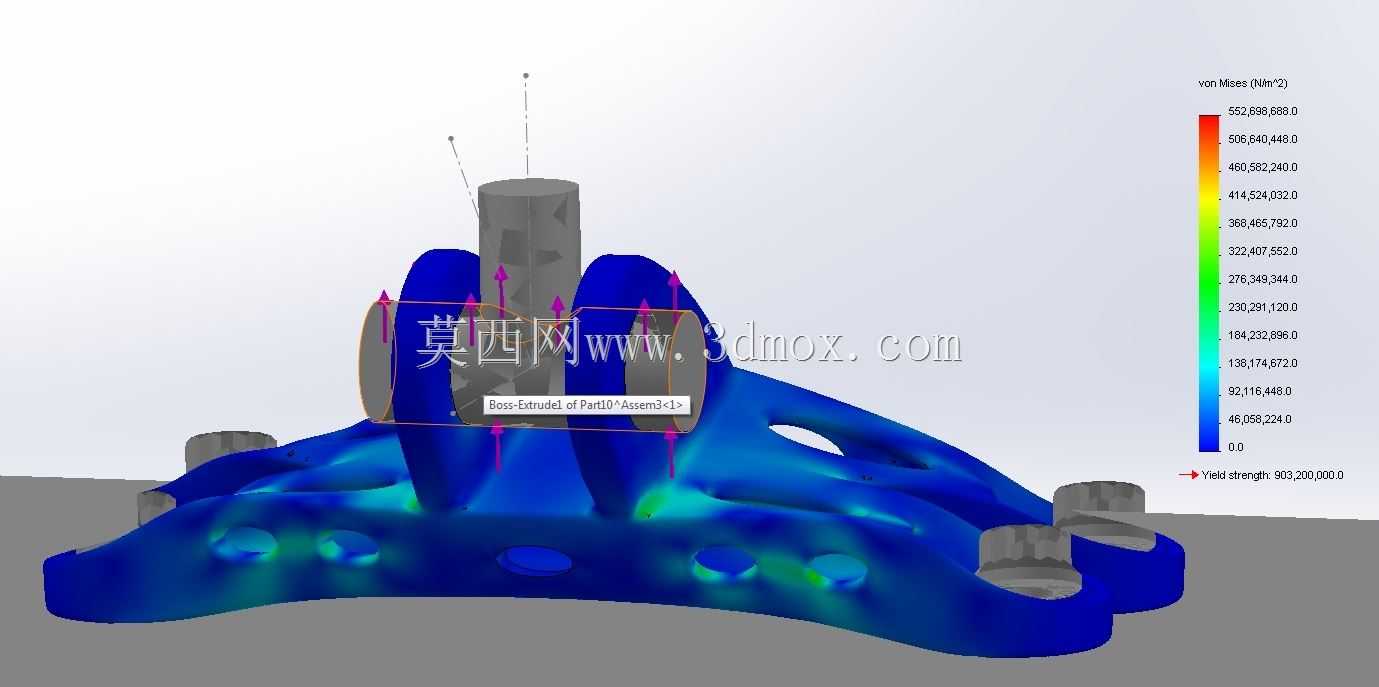

  从实际工程验证的角度来看,这类支架在设计阶段需要经过多轮仿真校核,包括不同工况下的静力学强度分析、模态分析,模拟发动机常用转速区间的振动频率,规避结构共振风险,同时还要经过长时间的台架振动试验、温度循环试验,验证结构的抗疲劳性能,确保在全生命周期内不会出现失效问题。在实际装配过程中,支架与增压器、缸体的连接面之间会加装特定厚度的减震垫片,进一步过滤高频振动,减少振动向周边部件的传递,同时补偿不同零件加工带来的尺寸公差,保证安装面的完全贴合。这款支架的结构设计也充分考虑了后期维护的便利性,所有安装点位都预留了足够的工具操作空间,后期拆装增压器或者检查连接螺栓时,不需要额外拆卸周边的其他附属部件,能够有效降低维保作业的时间成本。对于结构设计从业者来说,这类支撑类零件的设计核心从来不是追求外观的新奇,而是在有限的安装空间内,平衡好强度、重量、加工工艺性、装配便利性等多维度的需求,每一处镂空、每一个圆角、每一个安装面的位置,都是经过多轮迭代、结合实际使用工况反馈调整后的结果,看似简单的支撑结构,实则直接关系到整个动力系统的运行可靠性。
