格兰富格兰特循环阀传动结构设计

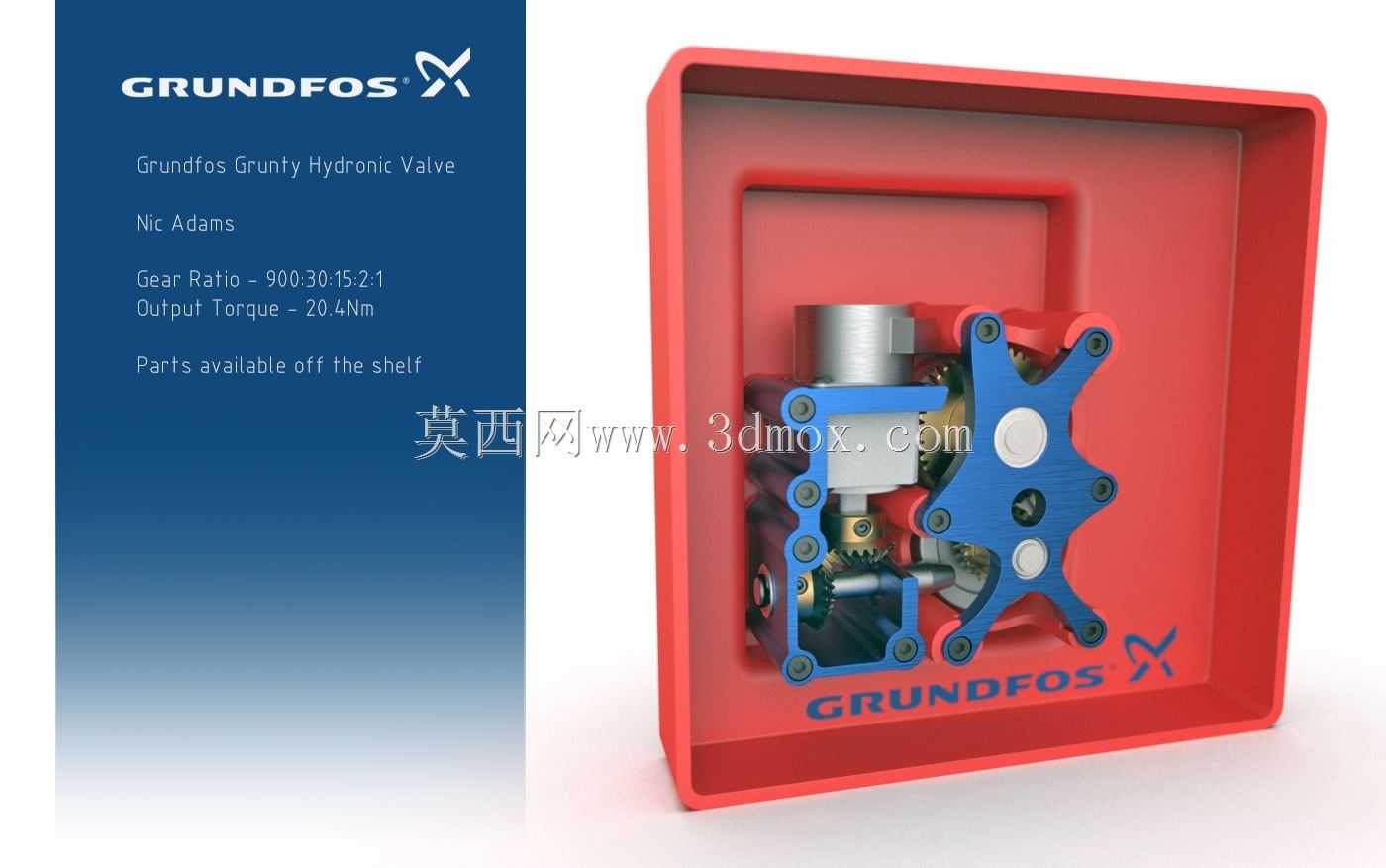

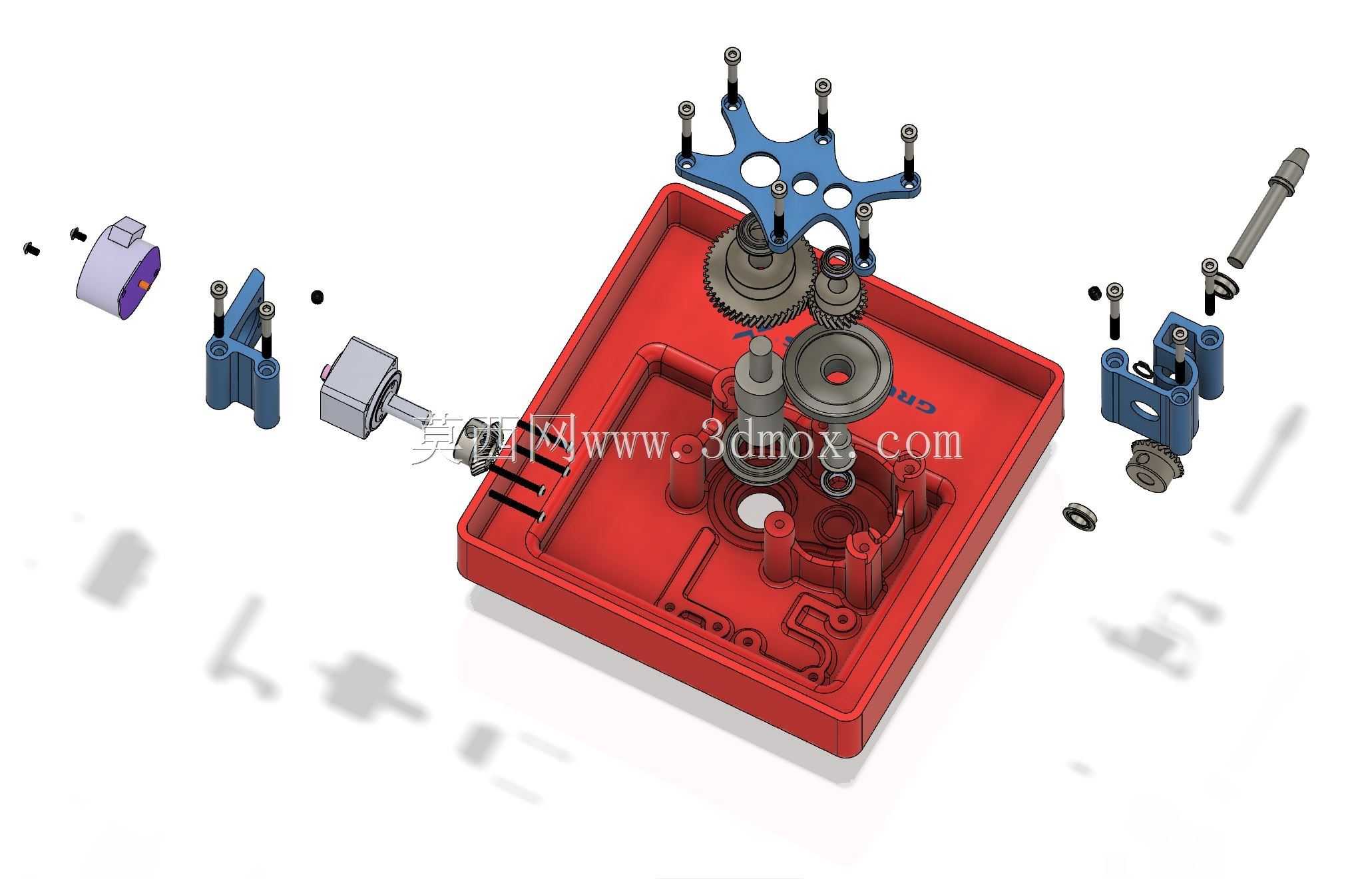

　　该循环阀主要应用于闭式循环流体管路系统，承担管路内流体通断调节、流向切换与流量适配的核心功能，常见于民用供暖水循环、工业冷却循环回路、小型液压动力单元等场景，可适配不同管径的循环管路，在系统启停、工况切换过程中保障流体回路的压力稳定，避免水锤效应对管路及配套泵体造成冲击损伤。整套传动结构采用四级减速布局，总减速比达到900:1，第一级采用谐波传动结构，可在极小安装空间内实现大减速比传动，传动回程间隙小，运转平稳性优异，适配步进电机的高转速输入特性，可将电机输出的高转速低扭矩转化为阀杆动作所需的低转速高扭矩输出，额定输出扭矩可覆盖常规DN15到DN50管径循环阀的启闭扭矩需求，无需额外增设扭矩放大机构。

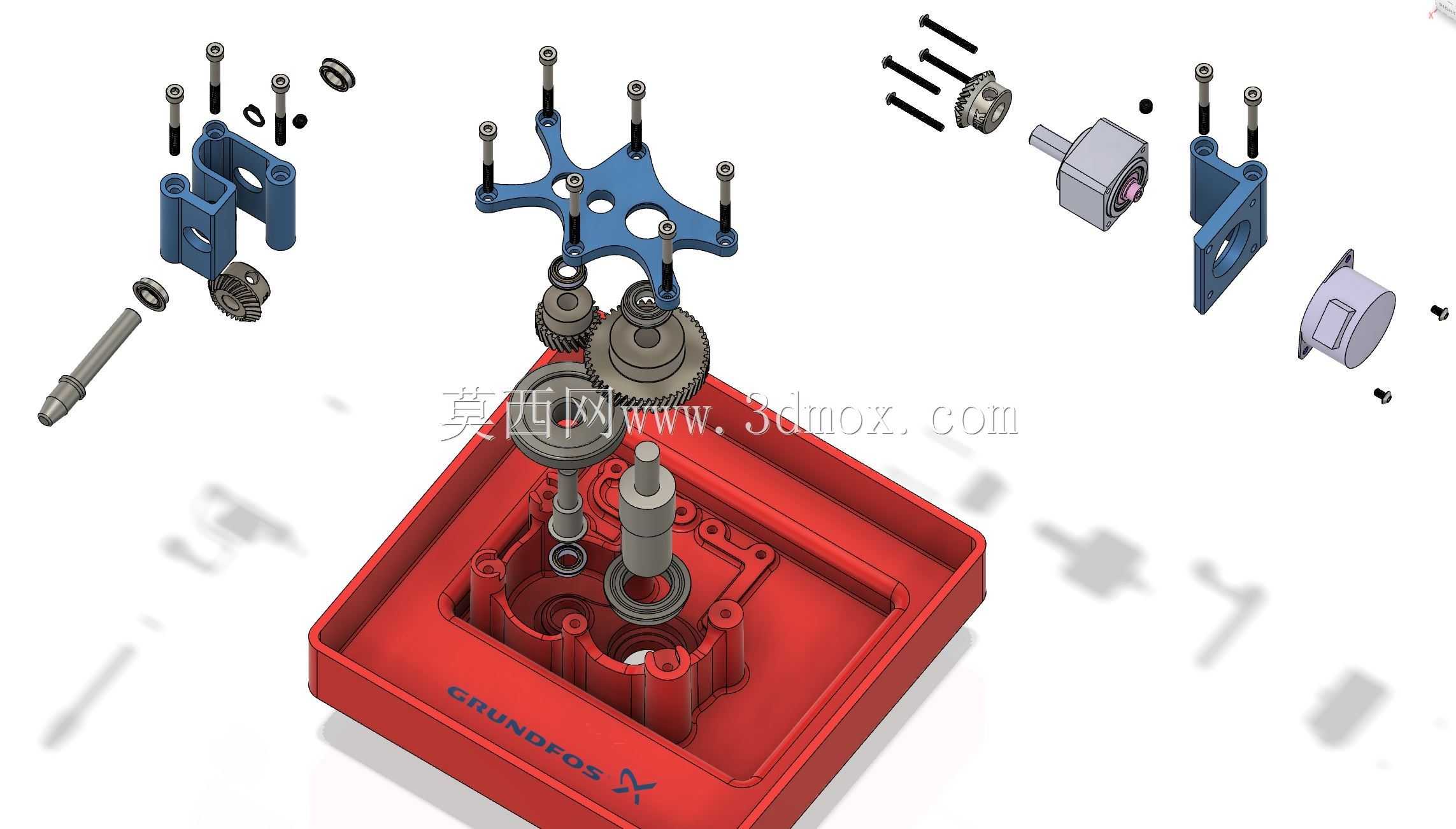

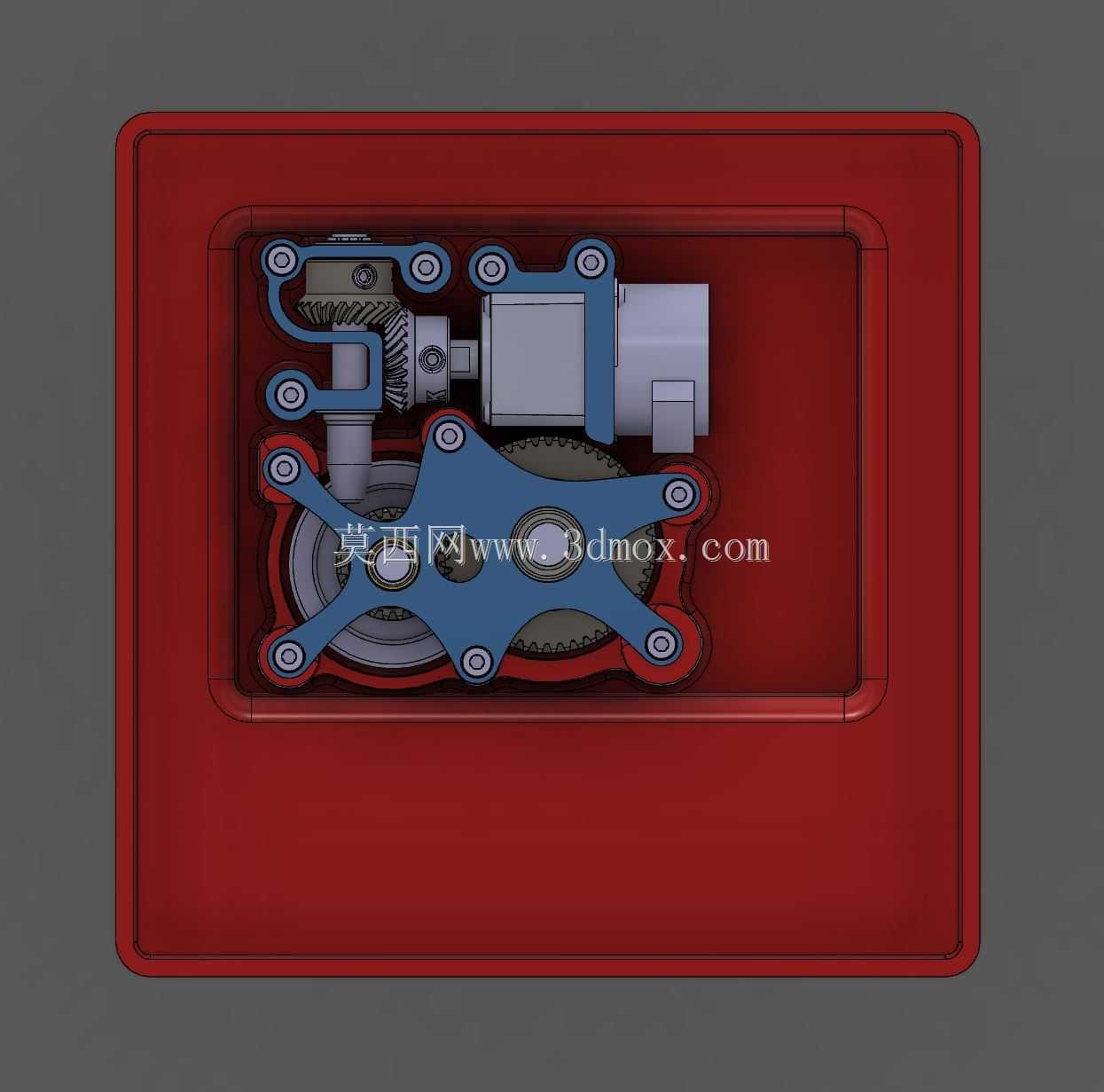

　　第二级与第三级均采用螺旋斜接齿轮传动副，齿轮啮合重合度高，传动过程中载荷分布均匀，可承受频繁正反转带来的冲击载荷，齿轮副的传动效率均保持在95%以上，可有效降低传动过程中的功率损耗，减少电机长时间工作的发热问题。第四级采用准双曲面齿轮组，可实现输入轴与输出轴的空间交错传动，适配阀体内腔的异形安装空间，无需额外增设传动换向构件，进一步压缩整体结构的占用体积。整套传动组件的轴承均采用标准深沟球轴承，可同时承受径向载荷与双向轴向载荷，适配阀杆动作过程中产生的复合受力，轴承选型均为市面通用标准件，后期维护更换无需定制非标配件，降低运维成本。初始设计中主伞齿轮预留轴孔可适配常规轴径的阀杆连接，输出轴可根据实际安装需求定制轴径与键槽尺寸，

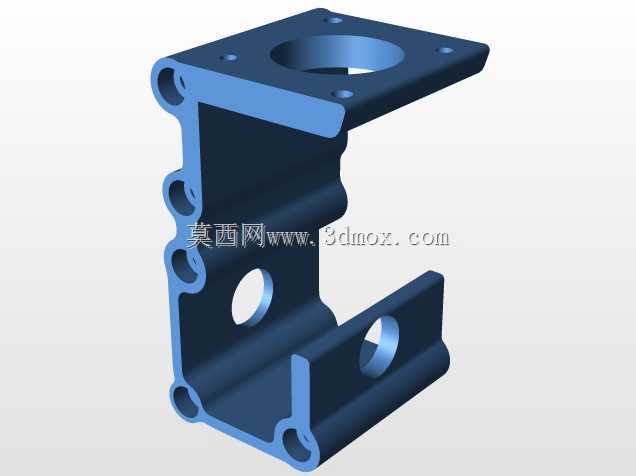

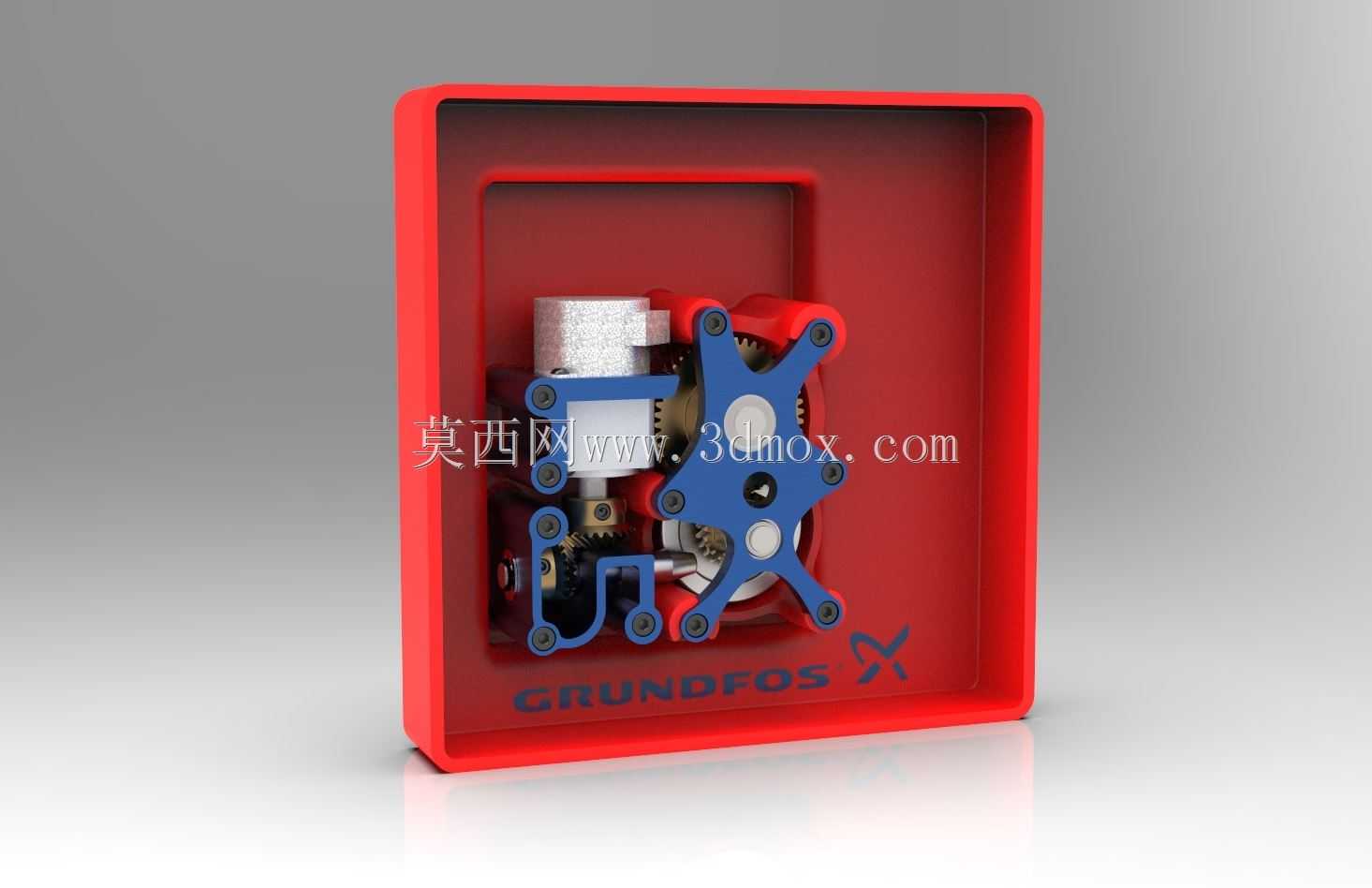

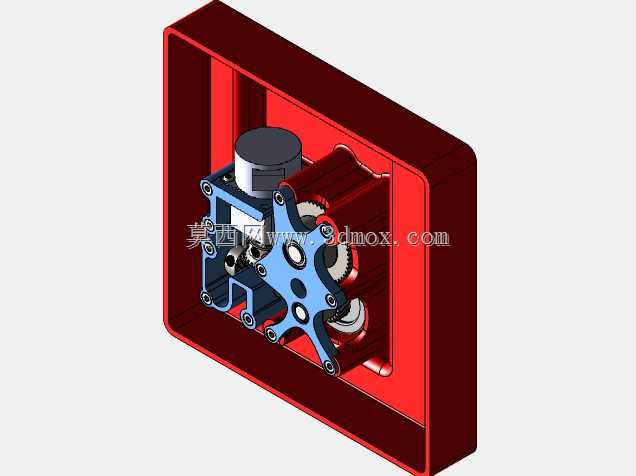

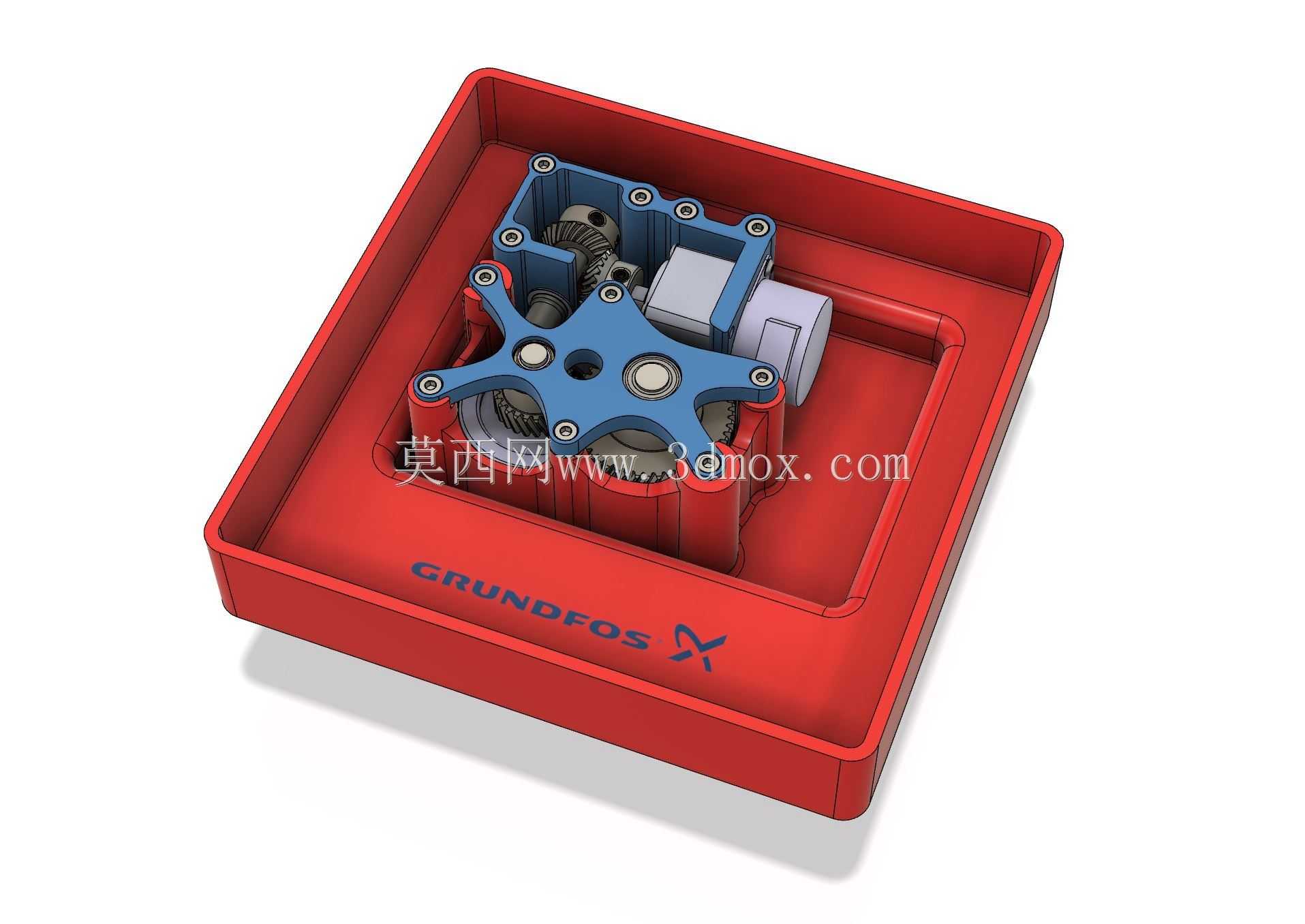

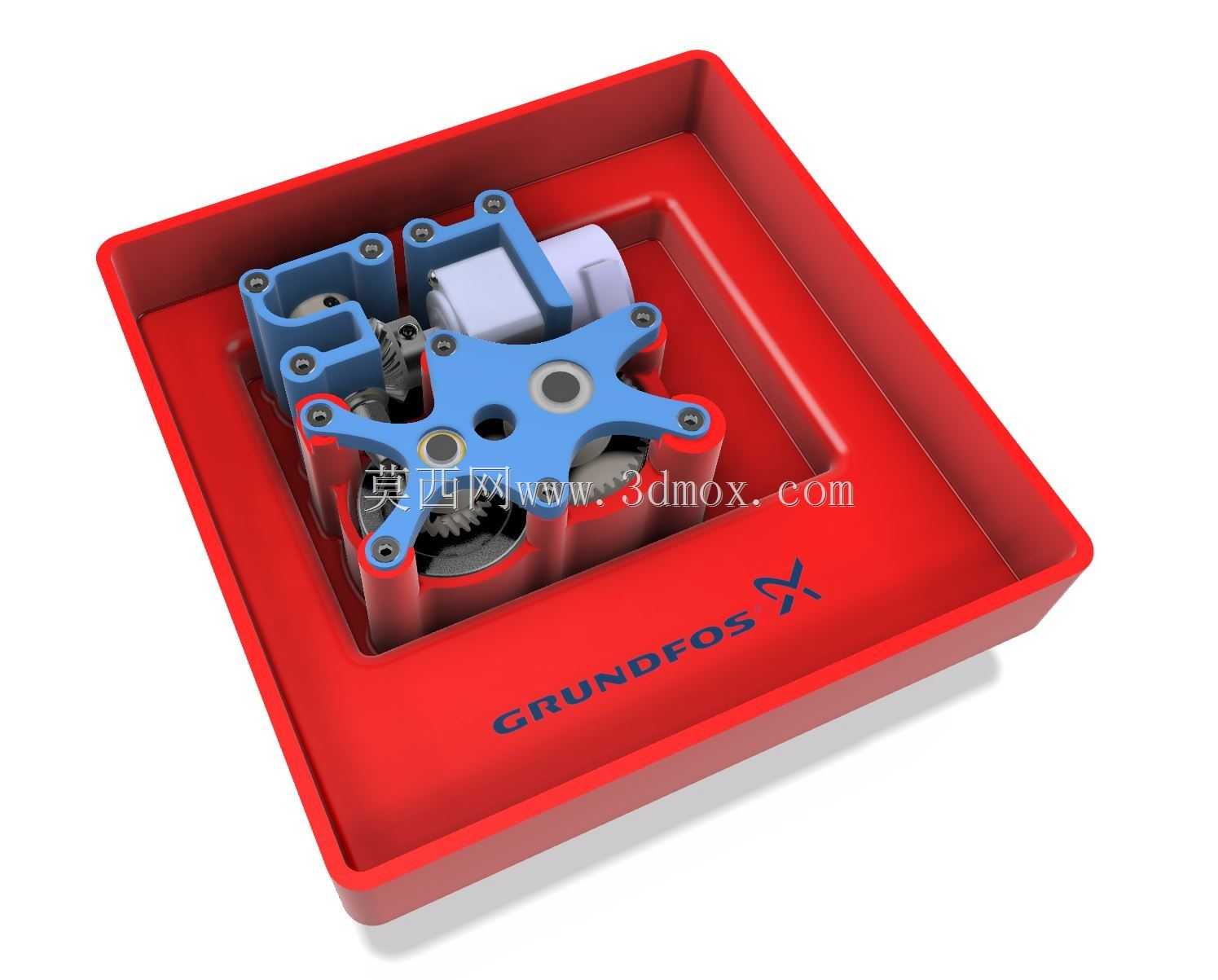

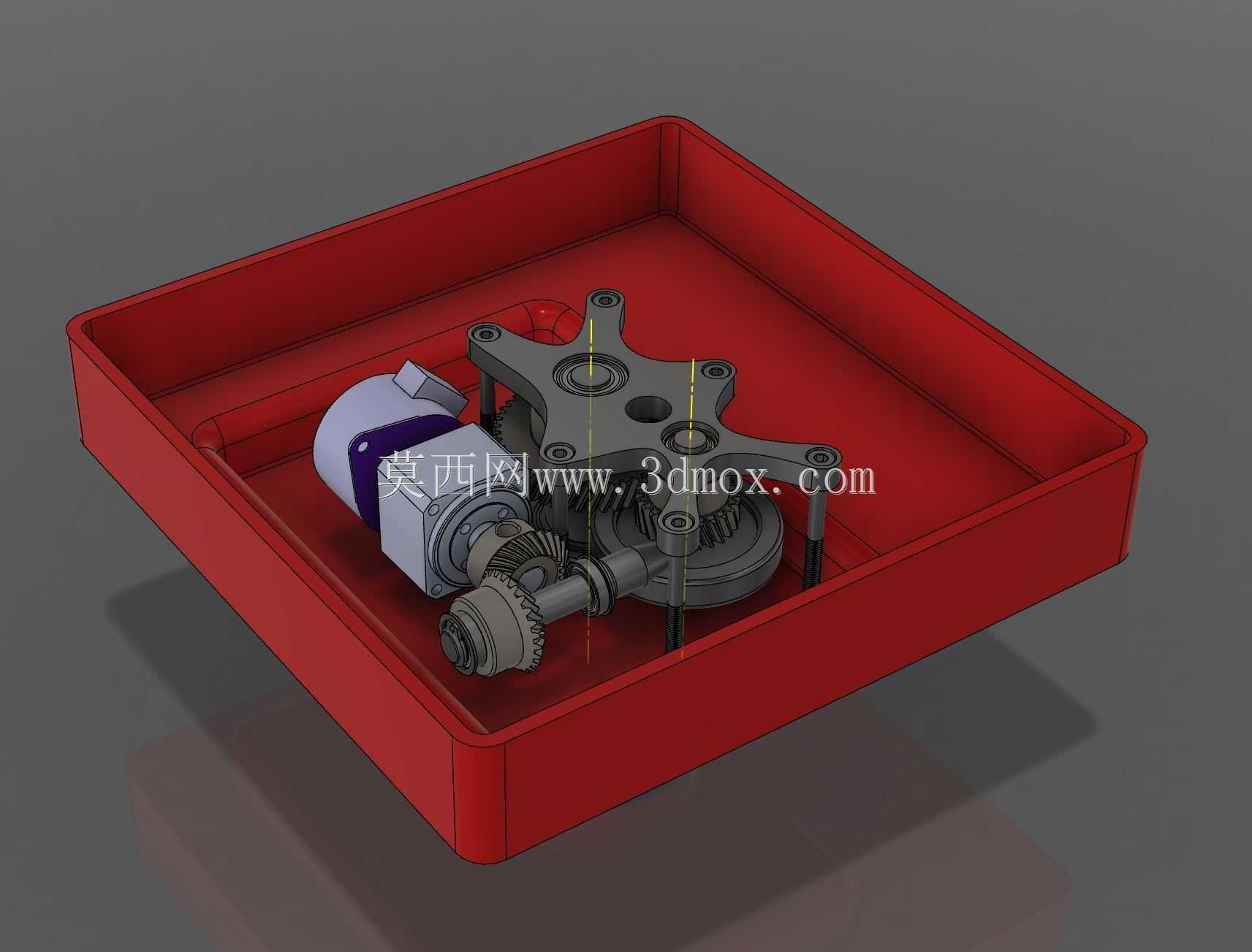

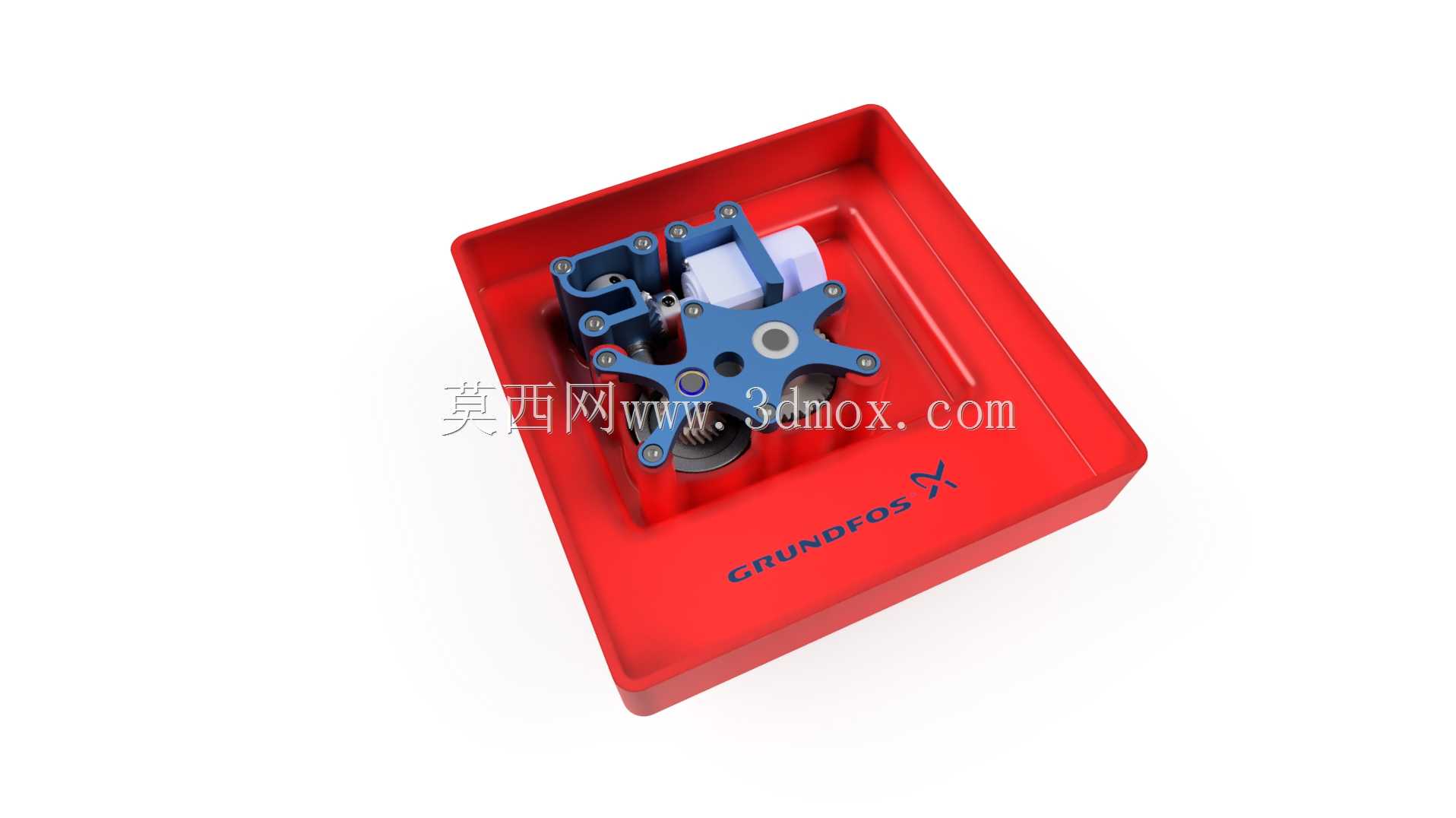

　　适配不同厂家的阀体安装接口。结构设计过程中充分考虑了安装兼容性，步进电机安装位预留了通用安装孔距，可适配多款同规格步进电机的直接安装，若需提升输出扭矩，可直接替换更高扭矩规格的同安装尺寸电机，无需修改安装支架结构。外壳采用嵌入式安装结构设计，红色防护外壳可直接嵌入墙体或设备面板内，安装边界与常规墙面暗盒尺寸匹配，无需额外定制安装开孔，外壳与内部传动组件之间预留足够的装配间隙，可避免加工误差导致的装配干涉，内部齿轮啮合位置均预留润滑脂存储空间，可保障长期运转过程中的齿轮润滑需求，减少磨损带来的传动精度下降。安装支架集成了电机定位、齿轮轴支撑、外壳连接多重功能，支架上的定位孔与各轴系安装位采用一次装夹加工成型，

　　可保障各齿轮轴的平行度与同轴度公差，避免装配后出现齿轮偏载、卡滞等问题。额外增设的可选第一级传动支架，可在不使用谐波传动构件的情况下替换为普通齿轮减速结构，适配成本敏感的应用场景，两种传动布局的安装接口完全通用，可根据实际项目需求灵活切换。整套结构的所有传动构件均采用现货标准件组合，仅安装支架与连接构件需定制加工，可大幅缩短产品开发周期，降低开模与试制成本，结构设计过程中已对各传动副的载荷进行了初步校核，可保障额定输出扭矩下的结构强度，避免过载导致的齿轮断齿、轴系变形等问题。
