台风级双涡轮核动力潜艇外观结构设计

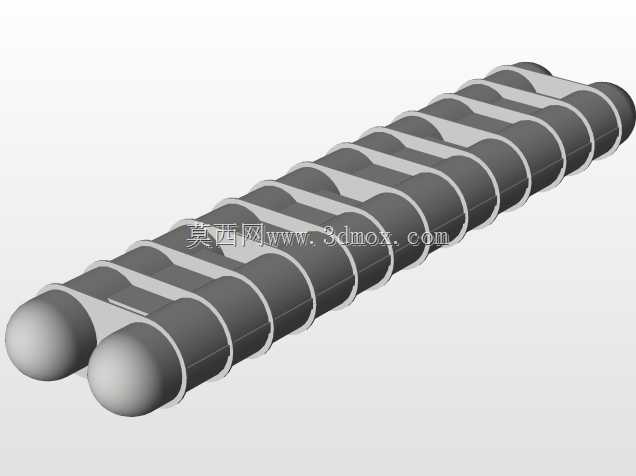

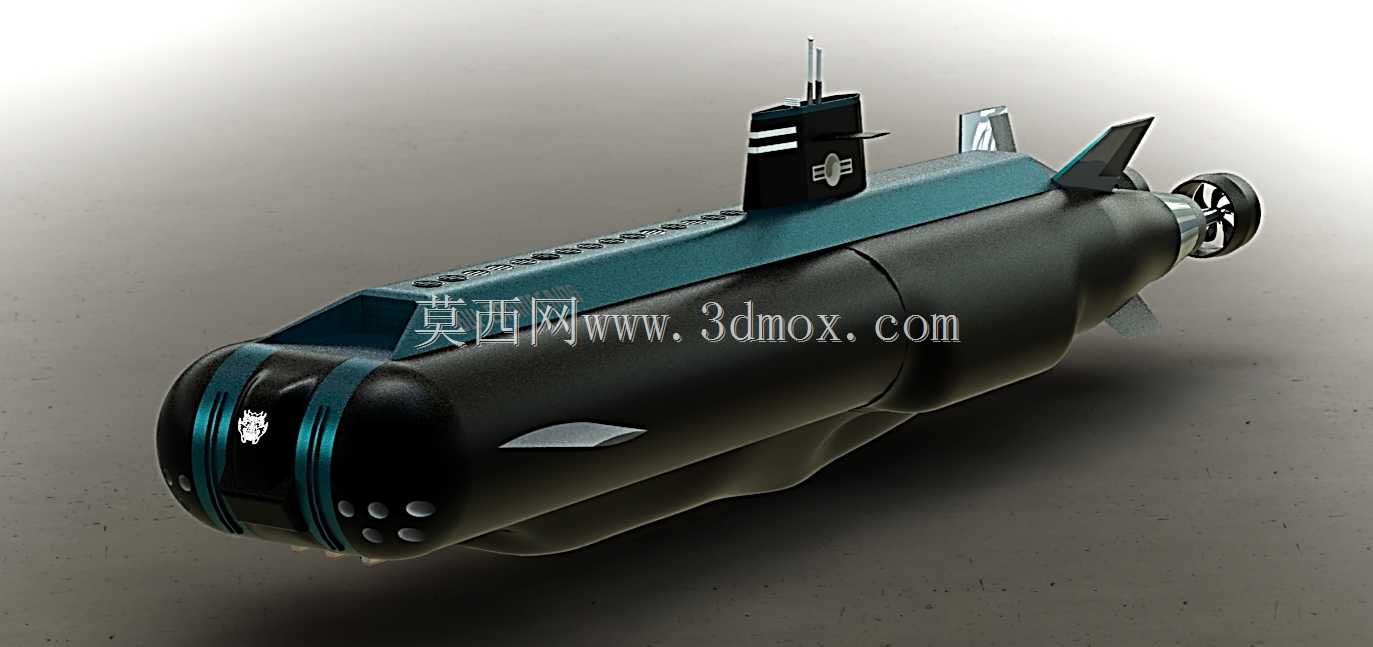

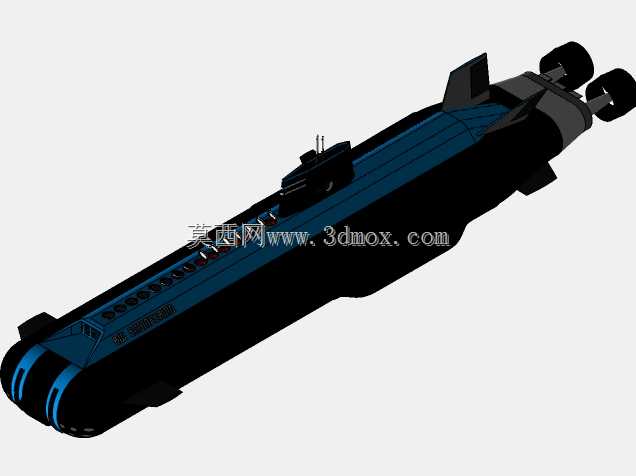

　　这款核动力潜艇的三维结构设计，围绕水下长航时隐蔽作业的核心需求展开，整体采用拉长水滴型的流线型艇体构型，从艇艏到艇艉的线型过渡经过多轮水动力仿真迭代，能够有效降低水下高速航行时的摩擦阻力与流噪，兼顾水下高航速与低可探测性的双重要求。艇体主体采用大直径单双混合壳体结构设计，外层非耐压壳体承担线型整流与外部设备挂载功能，内层耐压壳体采用分段式模块化布局，可根据舱室功能划分不同的耐压等级，适配反应堆舱、动力舱、指挥舱、生活舱、武器舱等不同功能舱段的布置需求，各舱段之间设置耐压舱壁，单舱破损情况下仍能保证整艇的剩余浮力满足应急上浮要求。艇艏部位集成布置主被动声呐基阵、鱼雷发射管导向口与水下避碰传感阵列，

　　艏部下方的凸起结构专门适配主声呐的球形基阵安装空间，外围的导流罩采用透声复合材料构型，既保证声呐信号的收发效率，又能承受大深度下的海水静压载荷。指挥台围壳设置在艇体中前部位置，围壳整体采用带填角的流线型修型设计，降低围壳与艇体连接部位的马蹄涡产生，减少航行时的流体噪声，围壳内部集成升降桅杆、潜望镜、通信天线、通气管装置的升降机构，围壳顶部预留各类传感器的安装接口，满足不同作业场景下的设备拓展需求。艇体中部的上层甲板区域设置连续式导弹发射筒舱盖阵列，发射筒采用倾斜内嵌式布置，与耐压壳体的连接部位做了加强结构设计，能够承受导弹发射时的瞬间冲击载荷，舱盖采用液压驱动的弧形密封结构，关闭状态下与艇体外表面齐平，保证整体线型的连续性，

　　避免额外的阻力增量。艇体两侧布置可收放式的水平稳定翼，无航速需求时可完全收纳入艇体侧面的凹槽内，高速航行时伸出调整艇体的俯仰姿态，配合艇艉的十字型操纵面，实现水下航行时的姿态精准控制，十字艉舵的舵面转轴采用水密耐压轴承设计，可在大深度环境下灵活转动，不会出现海水渗入舵机舱的问题。艇艉的推进系统采用双涡轮反应堆驱动的泵喷推进构型，相比传统螺旋桨推进能够大幅降低空泡噪声，泵喷导管的线型与艇艉段平滑过渡，转子与定子的叶片数经过匹配设计，避免叶频共振产生的额外噪声，反应堆的二回路蒸汽管路采用双层隔振布置，将动力系统的振动传递路径做多级阻尼隔断，减少机械噪声向艇外的辐射。整艇的外形尺寸设计兼顾了大续航力的载弹、载员需求与港口靠泊、

　　航道通行的限制，艇体宽度适配常见的军用船坞宽度要求，吃水深度满足多数近海航道的通行条件，指挥台围壳的高度保证水面航行时的观察视野需求，同时不会超出通航桥梁的净空限制。从结构设计的细节来看，艇体外表面的流水孔采用纵缝式设计，替代传统的圆孔式流水孔，减少水流过孔时产生的涡流噪声，艇体表面的消声瓦安装基座采用网格化预埋设计，保证消声瓦粘贴后的贴合度，避免长期航行后出现脱落问题。这款潜艇的设计主要面向远海长期战备巡航、水下反潜作战、对陆目标打击等应用场景，核动力系统的配置让其无需频繁上浮补充燃料，可在水下连续执行数月的任务，双涡轮的动力配置提供了充足的动力储备，既可以实现低速静音巡航，也能在需要时达到较高的水下航速，快速抵达任务海域。在建模过程中，所有外部接口的安装边界都做了参数化约束，比如艉部泵喷与艇体的连接法兰尺寸、围壳上桅杆的升降行程、发射筒的开盖角度都按照实际工程约束设置，确保后续开展详细结构设计时可以直接复用外部接口参数，不需要重新调整外形匹配关系，艇体的各段线型都保留了曲率连续的参数化特征，方便后续根据水动力测试结果快速调整局部线型，优化航行性能。
