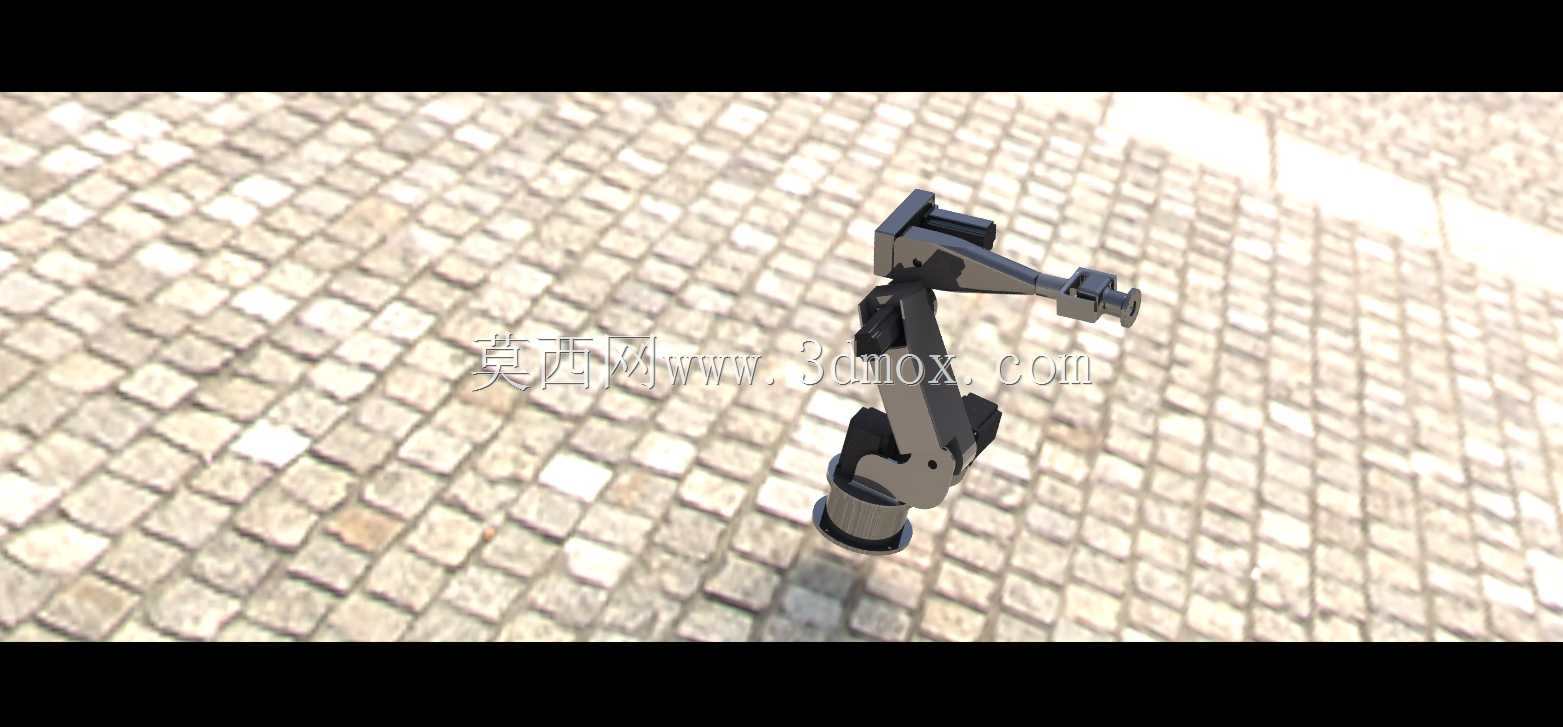

多关节工业机械臂结构三维设计

　　这款多关节机械臂的结构设计，首先要匹配产线常见的工位布局需求，在汽车零部件上下料、电子元件分拣、小型工件焊接辅助这类场景里，臂体的活动范围需要覆盖半径1.2米左右的作业区间，底座安装孔位按照通用工业设备的安装标准预留，适配常见的型材工作台、地面预埋螺栓两种固定方式，安装时底座的水平度公差控制在0.2mm每米范围内，避免臂体伸展后出现末端抖动的问题。从结构设计逻辑来看，这款臂体采用三段式铰接结构，底座回转关节承担整臂的水平方向旋转动作，内置的回转支撑结构能承受偏载力矩，大臂与底座的铰接关节负责垂直面的俯仰抬升，小臂与大臂的铰接关节调整末端作业的角度，末端法兰预留标准接口，可快速夹装夹爪、焊枪、吸盘等不同执行端，

　　不需要额外改动臂体主体结构。设计时特意将各关节的驱动部件安装位置做了重心优化，把重量较大的驱动模块尽量靠近关节回转中心，减少臂体伸展时的转动惯量，提升运动过程中的稳定性，臂体的外壳采用流线型包覆结构，既可以避免车间内的粉尘、切削液溅入关节内部，也能减少臂体快速运动时的风阻，在高速往复作业的场景下能降低小幅振动的传递。在尺寸边界的把控上，臂体完全收拢时的整体高度控制在0.8米以内，横向最大占用宽度不超过0.3米，不会占用过多产线周边的通行空间，各关节的运动行程做了硬限位与软预留的双重设计，硬限位结构采用聚氨酯缓冲块，避免关节超程时出现刚性碰撞，软限位的预留空间给传感器安装、线路排布留出足够余量，关节处的走线采用内部中空走线的方式，

　　所有动力线、信号线都从臂体内部的空腔穿过，避免外部走线在臂体往复转动时出现线缆缠绕、磨损的问题。实际应用中，这类机械臂可以适配多品种小批量的柔性生产需求，更换末端执行器后就能快速切换作业工序，不需要对臂体本身做结构改动，关节处的密封结构按照IP54的防护等级设计，能适应普通机加工车间、装配车间的环境要求，不需要额外加装防护外罩。设计过程中对各臂段的受力做了仿真校核，大臂在完全水平伸展、末端挂载5kg负载的工况下，臂体的最大变形量控制在0.15mm以内，能满足常见的分拣、上下料、涂胶等工序的精度要求，各铰接关节的轴承选型匹配了对应的动载荷系数，在额定负载下连续作业的寿命能满足产线长期运行的需求，底座的连接法兰做了加强筋结构，分散臂体俯仰动作时对安装面的冲击力，避免长期运行后安装螺栓出现松动。臂体的各段连接位置都预留了传感器安装位，可加装位置反馈、力矩检测模块，适配不同的控制方案，不需要后期在臂体上额外打孔加工，减少现场改造的工作量。
