楔形带孔机械安装连接支撑构件

　　在轻工纺织类生产设备的辅件安装工位、小型自动化执行机构的末端连接环节，这类楔形带孔构件是承担定位、支撑与载荷传递的核心小尺寸零件，很多一线结构设计人员在做紧凑空间内的连接方案时，都会优先考虑这类变截面楔形结构的适配性。从实际应用场景来看，这类构件常被用在需要小范围角度补偿、空间限位的装配位置，比如纺织设备里纱线张紧机构的侧支撑、小型工装夹具的压头连接座、甚至是部分民用穿戴类生产设备的辅助定位块，它的楔形斜面可以在安装时通过调整嵌入深度，补偿装配过程中累计的尺寸公差，避免硬连接带来的装配应力集中。

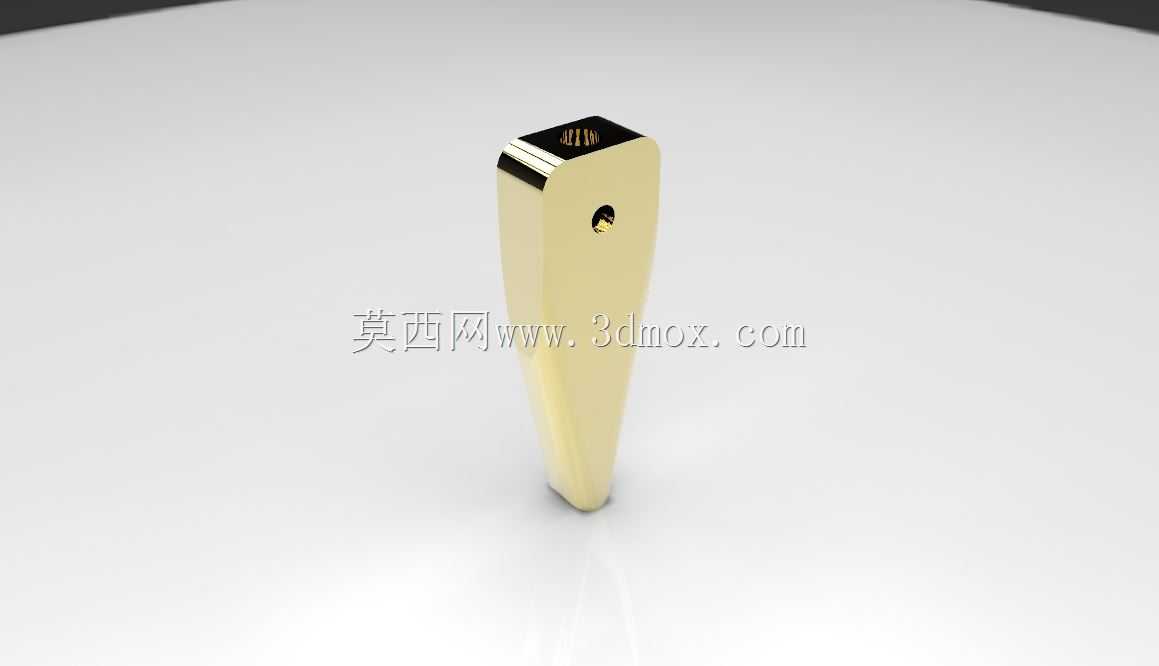

　　从功能特性上看，这个构件整体采用变截面楔形设计，从上端的较厚平直段向下逐步收窄形成斜楔面，上端的平直段开设了一个垂直于端面的贯通安装孔，侧面中部也开设了一个横向贯通的定位孔，两个孔的轴线呈空间垂直状态，能够满足两个方向的销轴连接或者螺栓固定需求。上端的厚段主要承担主要的连接载荷，横向的孔可以穿入定位销实现构件本身的固定，侧面的孔则用来连接外部的执行件或者被支撑的部件，楔形的斜面在安装到位后可以和配套的基座斜面紧密贴合，增大接触面积的同时，还能通过斜面的自锁特性，避免设备运行过程中因为振动出现构件移位的问题。

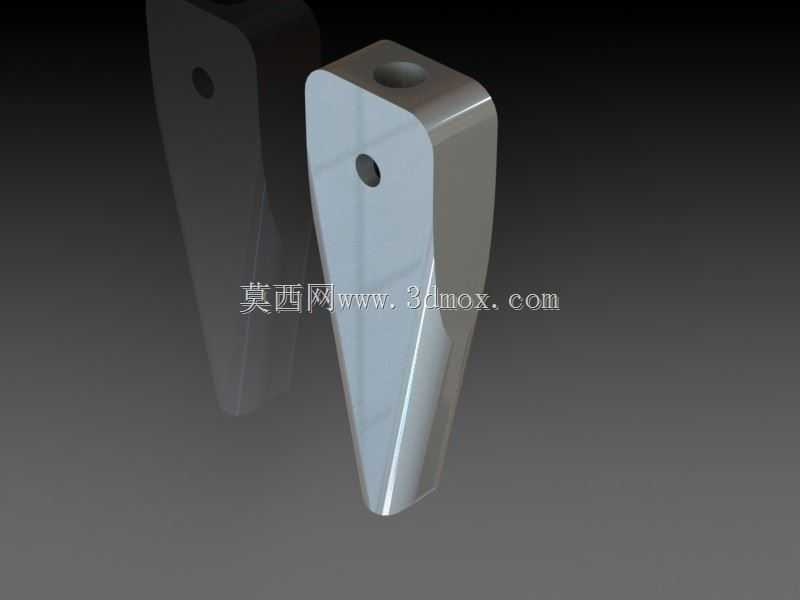

　　做这个构件的结构设计时，首先要考虑的是安装边界的限制，很多使用场景里留给连接构件的安装空间非常狭窄，无法使用常规的方形或者圆柱形连接块，楔形结构的收窄端可以顺利插入狭小的安装间隙，再通过逐步推入让斜面贴合实现预紧。设计时两个安装孔的位置精度是核心控制项，上端面的孔轴线需要和上端平面保持严格垂直，避免螺栓锁紧后出现偏载导致构件受力不均；侧面的横向孔轴线要和楔形斜面的倾斜角度匹配，保证连接外部部件后，部件的受力方向和构件的承载方向重合，减少额外的弯矩作用。构件的所有棱边都做了小尺寸的倒角处理，一方面是避免安装过程中锐边划伤操作人员，另一方面也能减少应力集中，提升构件在交变载荷下的疲劳寿命，从渲染的模型效果能看到，构件的表面做了光滑处理，没有多余的凸台或者凹槽，整体结构非常简洁，既方便加工时的一次装夹成型，也能减少后期使用过程中的积尘、积絮问题，尤其适配纺织类生产车间多飞絮的工况。

　　从安装尺寸边界来看，这个构件的上端宽度是整个零件的最大宽度，向下收窄的楔形部分宽度逐步减小，安装时需要在基座上加工出和楔形斜面角度完全匹配的楔形槽，槽的深度要略大于构件楔形段的长度，保证构件推入后上端面能和基座安装面齐平，避免突出部分干涉其他运动部件。两个安装孔的孔径需要和配套使用的销轴或者螺栓直径保持间隙配合，间隙量控制在0.1到0.2毫米之间，既方便装配时的穿入，也不会因为间隙过大导致连接出现晃动。构件的整体厚度要根据实际承载需求选择，常规轻载工况下厚度控制在8到12毫米即可满足使用需求，如果是承载较大的工位，可以在不改变整体楔形结构和孔位布局的前提下，适当增加构件厚度，同时对应放大安装孔的孔径，匹配更高强度等级的连接紧固件。

　　在实际选型使用时，还要注意构件的材质匹配，常规无腐蚀的工况下使用普通45号钢做调质处理即可满足强度要求，如果是在潮湿或者有轻度腐蚀的工况下使用，可以换成304不锈钢材质，不需要额外做表面处理就能满足防锈需求；如果是对重量有严格要求的工位，也可以采用铝合金材质做硬质阳极氧化处理，在保证足够强度的前提下降低整体重量。这类楔形连接构件相比常规的平板连接块，最大的优势就是可以通过调整楔入深度实现安装位置的微调，不需要额外加工调整垫片，在小空间装配场景下能大幅降低装配调试的工作量，同时斜面贴合的接触面积比平面点对点接触的承载能力更强，能承受更大的径向载荷，不容易出现连接松动的问题。很多设计新手在做紧凑空间连接方案时，容易忽略楔形结构的适配性，一味通过缩小常规连接件的尺寸来满足空间要求，最后往往出现连接件强度不足、装配后容易松动的问题，而这类经过结构优化的楔形构件，刚好能平衡安装空间、连接强度、装配便利性这几个核心需求，在各类小型设备的辅助连接工位都有很高的复用价值。
