带密封端结构长杆类机械传动构件

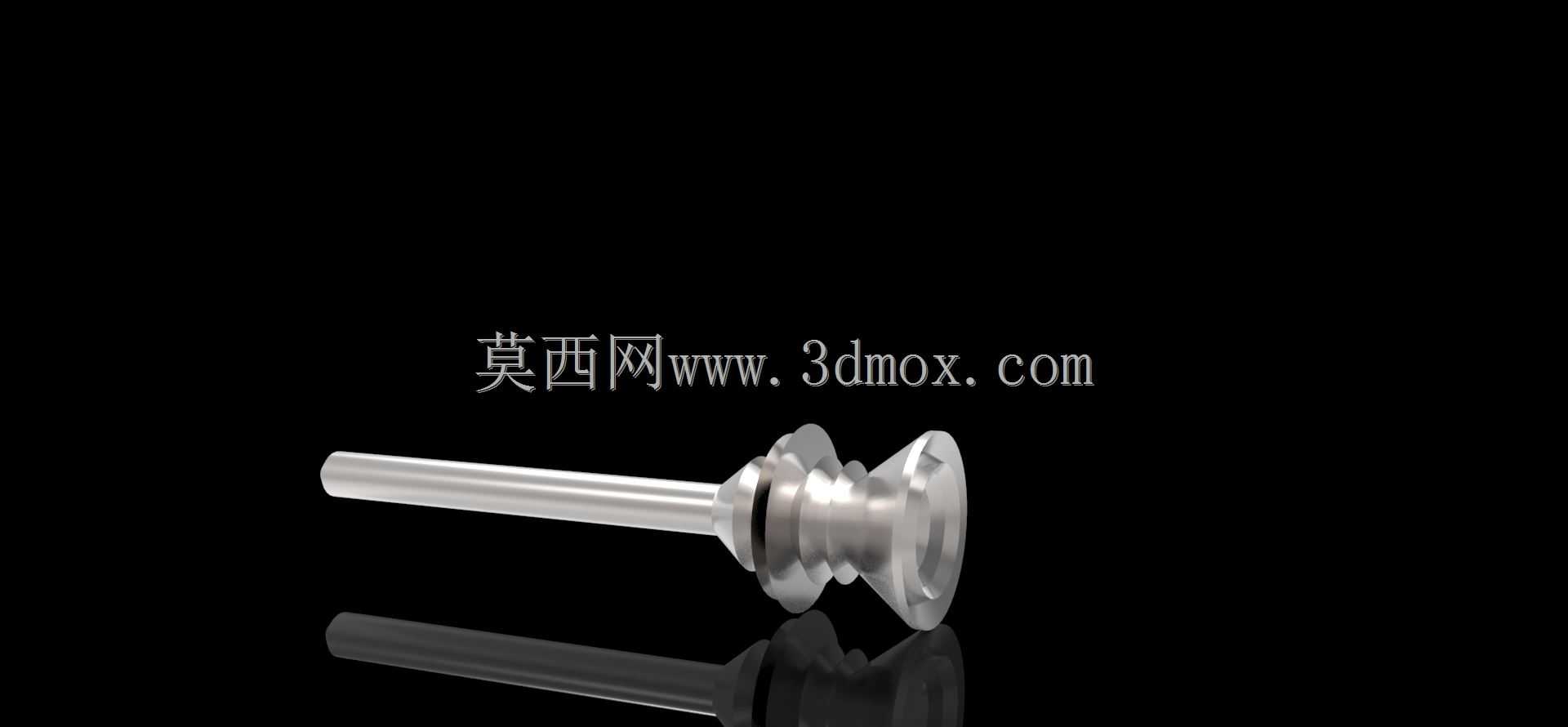

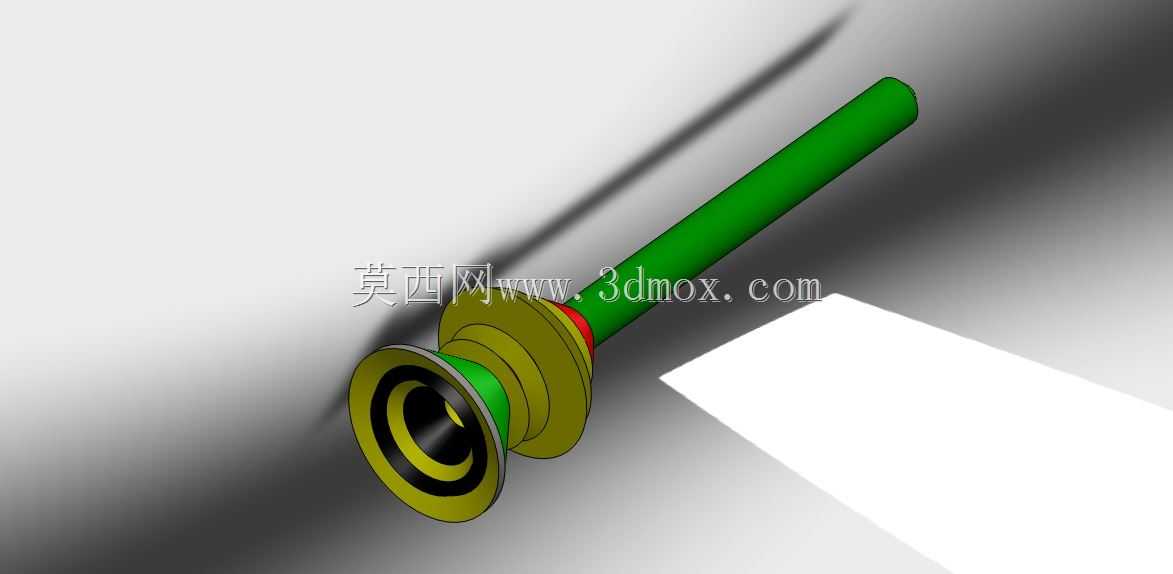

　　在常规流体输送回路、低压传动机构以及小型工装的定位导向单元里，这类带端部密封结构的长杆构件是很常见的配套零件，很多一线装配人员在做设备维保的时候，经常会碰到这类需要替换或者适配设计的场景。从结构上看，构件主体为等直径长圆杆，杆身表面做了光滑处理，粗糙度控制在适合往复滑动或者周向转动的区间，避免运动过程中出现卡滞或者密封件过度磨损的问题。端部的多层阶梯结构是整个构件的核心功能区，最外侧的环形端面是密封贴合面，和配套的密封垫圈、腔体端面直接接触，承担介质阻隔的作用，防止回路里的流体、润滑脂从杆身和腔体的配合间隙泄漏。中间的几层阶梯凸台分别承担定位、限位以及承载的作用，其中靠近杆身的那圈凸台是安装限位面，装配时和腔体内部的台阶面贴合，确定构件的安装深度，避免装配过深导致密封件压缩量过大，或者装配不到位出现密封间隙。靠近外侧的凸台则是承压面，在构件承受轴向推力的时候，把载荷均匀传递到腔体的支撑结构上，避免应力集中在杆身和端部的连接位置，降低长期交变载荷下的断裂风险。设计这类构件的时候，首先要明确杆身的直径和有效工作长度，杆径的选择要匹配配套的密封件内径，同时要满足轴向载荷下的强度要求，长径比不能过大，否则往复运动的时候容易出现挠曲变形，刮伤密封件或者腔体内壁。端部的各层阶梯直径差要控制在合理范围，既要保证密封面有足够的接触宽度，又要避免阶梯处的应力集中，通常在阶梯的过渡位置会做微小的圆角处理，减少热处理和机加工过程中的应力残留。安装边界方面，

　　构件伸入腔体的长度要和腔体的内部深度匹配，端部凸台的外径要小于腔体的安装口内径，保证装配的时候可以顺利推入，同时外侧的密封面要和腔体端面保持平行，平面度误差控制在密封件允许的范围内，不然压紧之后会出现局部密封压力不足，引发泄漏问题。实际应用里，这类构件常出现在小型气动执行机构的推杆部分、低压水路的阀芯导杆、小型工装的定位导杆等位置，不同工况下对杆身的表面硬度、端部密封面的平整度要求有差异：如果是用于气动往复运动的场景，杆身表面通常会做硬化处理，降低和导向套之间的磨损速率；如果是用于流体接触的场景，和介质接触的表面要做对应的防腐处理，避免长期接触介质出现锈蚀，影响密封性能和运动顺畅度。建模的时候要注意各段同轴度的控制，

　　杆身和端部各层阶梯的轴线必须重合，不然装配之后会出现偏心，运动的时候杆身会和导向套、密封件产生偏磨，大幅缩短构件的使用寿命。另外端部最外侧的密封面要保证足够的光洁度，不能有径向的加工刀痕，不然压紧密封件之后，刀痕的位置会形成细微的泄漏通道，影响密封效果。很多新手在设计这类零件的时候，容易忽略阶梯过渡处的圆角，直接做成直角台阶，在承受冲击载荷的时候，直角位置很容易萌生裂纹，最终导致端部断裂，所以在结构设计阶段就要把过渡圆角的尺寸标注清楚，同时在工艺文件里明确要求去除所有锐边毛刺，避免装配的时候割伤密封件。还有杆身的末端，通常会根据配套的连接结构做对应的处理，比如加工螺纹孔、横向销孔或者扁位，用来和外部的驱动件、执行件连接，

　　这部分的结构尺寸要和配套的连接件完全匹配，保证连接可靠，不会在运动过程中出现松脱。在做选型适配的时候，首先要确认构件的工作行程，保证杆身的有效长度满足行程要求，不会出现运动到极限位置的时候，端部凸台和腔体发生碰撞；其次要确认工作载荷的大小，核算杆身的压杆稳定性和抗拉强度，避免负载过大导致杆身弯曲或者拉断；最后还要确认工作介质的类型，选择对应的材质和表面处理方式，比如接触水基介质的话要选防锈材质，接触油类介质的话要选耐油的密封配套材质。这类零件虽然结构看起来不复杂，但是每一处尺寸的设计都和实际使用的可靠性直接相关，哪怕是密封面的宽度差个零点几毫米，都可能导致密封失效，或者装配的时候出现干涉，所以在建模和出图的时候，每一处配合尺寸的公差都要结合实际的装配要求来给定，不能随意标注自由公差。
