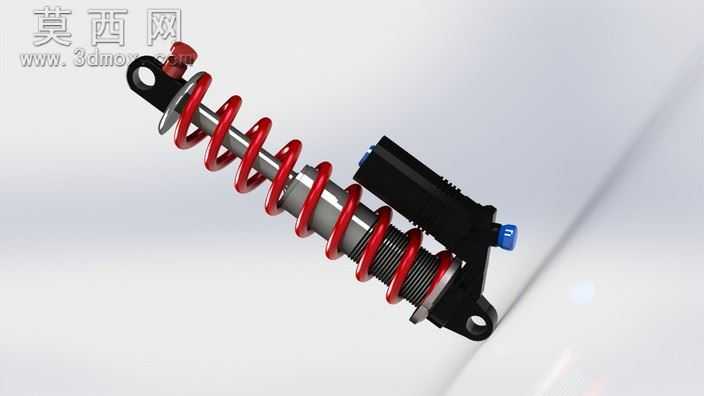

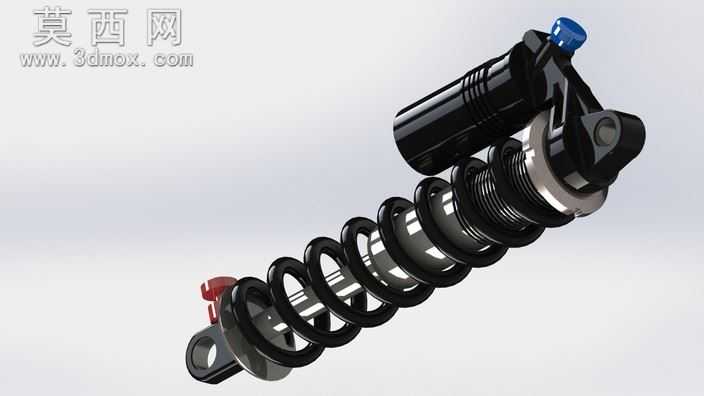

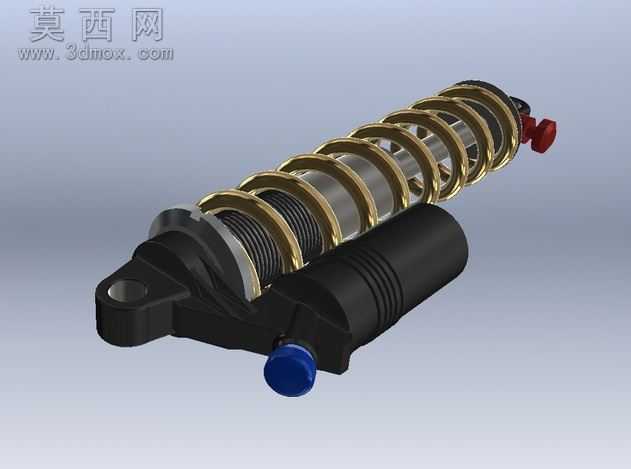

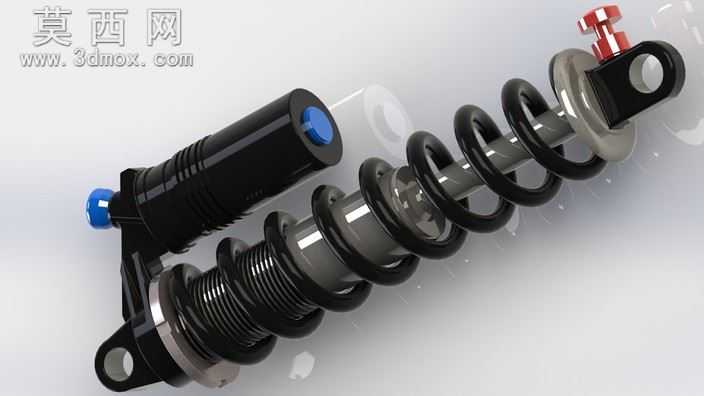

自行车后减震器结构三维设计模型

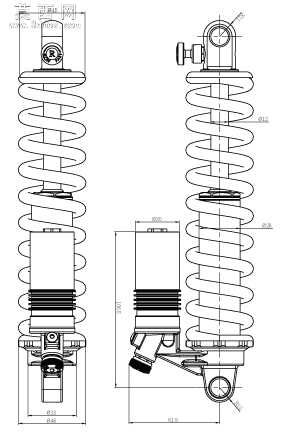

本模型为山地自行车专用后悬挂减震器，也就是骑行圈俗称的“后胆”，采用弹簧阻尼一体式结构设计，完整还原了专业级越野后减震的全部核心构造。建模过程中严格遵循专业自行车减震器的工程尺寸规范，首先完成核心阻尼筒体的结构搭建，还原了内置阻尼油路、外置储油腔的布局，筒体顶部设置预压调节旋钮结构，可对应真实产品的弹簧预压行程调节功能，筒体与下端弹簧座的连接采用错位卡合结构，还原了真实产品的锁止限位设计。外部螺旋弹簧采用等节距高刚性弹簧建模，弹簧丝直径、弹簧中径、有效圈数均参考165-180mm行程规格的专业后减震参数设置，弹簧两端做并圈磨平处理，与上下安装座的贴合面完全匹配，避免装配干涉。上下安装吊耳结构采用带衬套的孔位设计，还原了真实产品与自行车车架、后摇臂的连接方式，吊耳与阻尼杆、筒体的连接部位做了加强筋结构处理，符合高强度越野骑行的受力要求。材质渲染上，主体筒体采用黑硬质阳极氧化6061铝合金材质，还原了哑光磨砂的金属氧化层质感，表面做细微的颗粒纹理处理，模拟真实阳极氧化工艺的表面效果；中轴部位做镀铬亮面处理，呈现高反光的金属镜面质感，还原镀铬层的耐磨表面特征；螺旋弹簧采用高强度弹簧钢材质，表面做黑色喷塑处理，呈现半哑光的黑色金属质感；顶部调节旋钮采用蓝色工程塑料材质，还原真实产品的调节部件配色；下端回弹调节旋钮采用红色阳极氧化铝合金材质，做细腻的金属拉丝纹理处理。结构设计上充分考虑了减震器的工作行程逻辑，阻尼杆与筒体的配合间隙、弹簧压缩行程、吊耳转动角度均做了运动仿真校验，确保各部件在减震压缩、回弹过程中无干涉，可直观展示后减震器的工作原理。模型完整拆分了阻尼筒体、储油罐、螺旋弹簧、上下吊耳、调节旋钮、密封端盖等全部独立零件，可直接用于自行车结构教学、配件设计参考、产品渲染展示等场景，整体结构严谨，细节还原度高，完全符合专业级自行车减震器的工程设计逻辑。
