钣金折弯式简易支撑固定构件

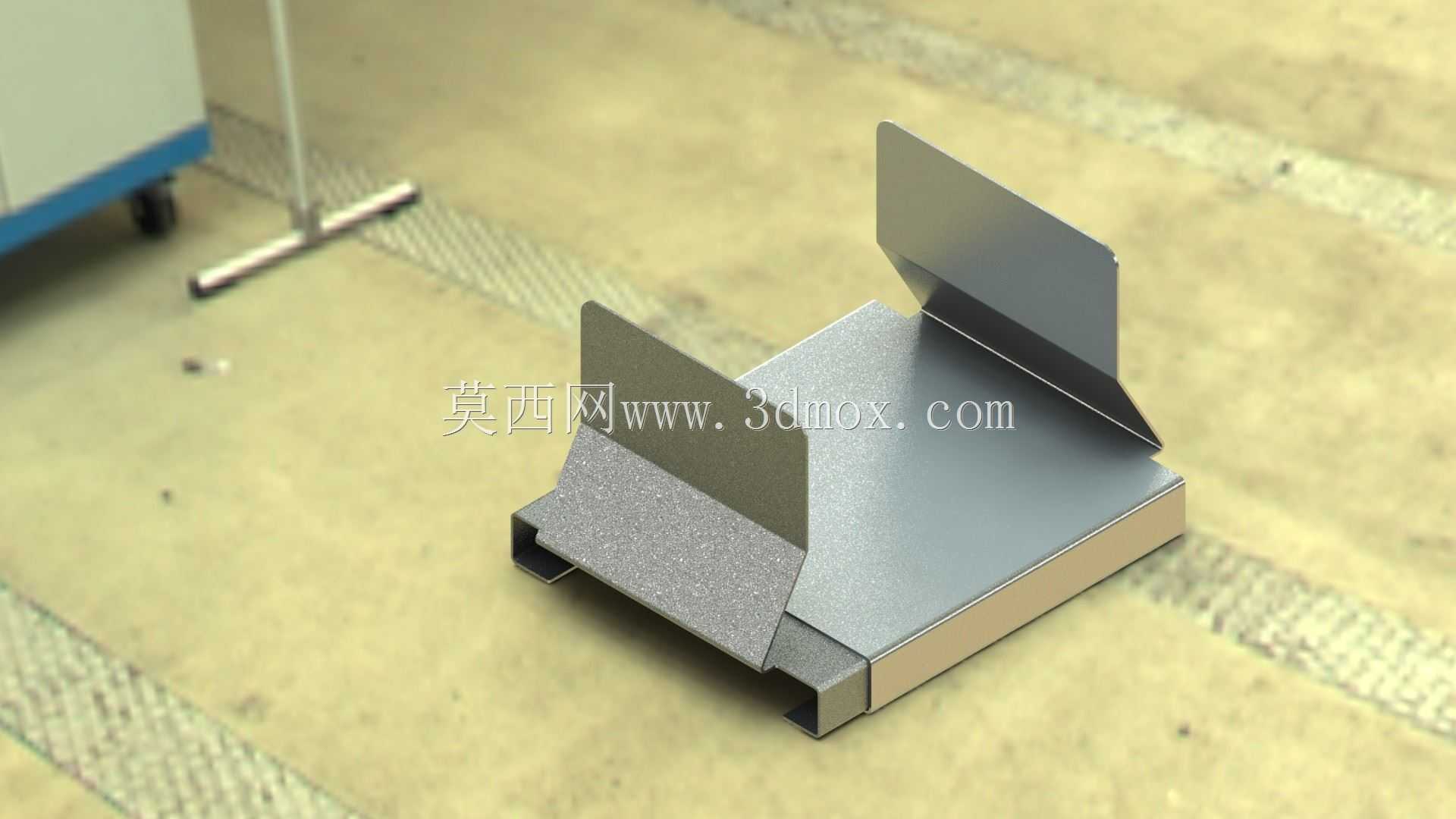

　　这类钣金折弯成型的支撑构件，在轻型设备装配、工位器具搭建、小型工装辅具制作场景中应用十分普遍，不需要额外的焊接或拼接工序，单块板材通过数控冲裁、折弯工序即可完成整体成型，加工周期短，批量生产成本可控，适合小批量定制化的工位支撑需求。从结构形态来看，构件底部采用带折边的承托结构，两侧向上折弯形成限位挡边，其中一侧挡边高度更高，可对放置在承托面上的物件形成侧向限位，避免物件沿支撑面滑移脱落，底部的折边结构一方面增强了整体构件的刚性，减少薄钣金件受力后的形变余量，另一方面折边形成的卡槽结构可直接卡入配套的型材安装槽内，不需要额外制作安装孔位就能完成快速定位固定。设计这类支撑件时，首先要核算板材的折弯系数，

　　根据所选板材的厚度调整折弯线的偏移量，避免折弯后成型尺寸超出安装边界，通常这类轻型支撑选用1mm到2mm厚度的冷轧钢板即可满足承重需求，若应用在有防腐需求的场景，也可替换为同等厚度的304不锈钢板材，折弯内R角通常设置为与板材厚度一致，防止折弯处出现应力集中导致的开裂问题。构件的承托面平整度是设计时需要重点管控的参数，折弯工序完成后承托面的平面度需控制在0.2mm以内，避免放置在上方的物件出现倾斜，两侧挡边的折弯角度需保持90度±0.5度的公差范围，挡边与承托面的垂直度偏差过大会导致侧向限位失效，无法起到应有的阻挡作用。底部折边的高度通常设置为10mm到15mm，这个高度范围既能保证折边与型材卡槽的配合深度足够，

　　不会因为外力拉扯出现脱槽问题，也不会因为折边过高导致构件整体重心上移，影响放置后的稳定性。在实际生产线的工位应用中，这类支撑件常被用来承托小型电控盒、工位作业指导书夹板、轻型检测工具的放置座，也可作为流水线侧边的小型物料挡块使用，安装时可根据实际使用需求选择卡接、拉铆或者自攻螺丝固定的方式，不需要复杂的安装调试步骤，单人即可完成装配作业。相较于铸件或者焊接成型的支撑件，这类一体折弯的钣金支撑重量更轻，整体重量通常不超过0.5kg，搬运和调整位置都十分便捷，构件表面没有突出的焊缝或者毛刺，不会对操作人员造成划伤风险，若有外观需求，成型后可直接进行喷塑或者镀锌表面处理，不需要额外的打磨工序。设计建模过程中，

　　需要重点验证折弯工序的可加工性，避免出现折弯干涉的问题，尤其是两侧挡边与底部折边的衔接位置，要预留足够的折弯避空位，防止折弯时相邻边出现挤压变形，构件的所有外露棱边都需要设计0.5mm的倒钝处理，去除冲裁和折弯产生的锐边。从安装边界来看，这类支撑件的整体占用空间较小，底部安装面的尺寸可根据实际承托物件的尺寸灵活调整，常规使用场景下底部承托面的长度在80mm到150mm之间，宽度在60mm到100mm之间，挡边高度根据被承托物件的厚度调整，通常挡边高度不超过被承托物件高度的三分之一，避免遮挡物件本身的操作面。在受力性能方面，这类一体折弯的支撑件在静态承重下可承受5kg以内的载荷，满足大部分轻型工位物件的承托需求，若需要承载更大重量，可在承托面背面增加压筋结构，在不增加板材厚度的前提下提升构件的整体刚性，压筋的走向通常沿构件的受力方向布置，最大化提升结构的抗形变能力。
