布特耶瓶身吹塑成型铸造模具结构

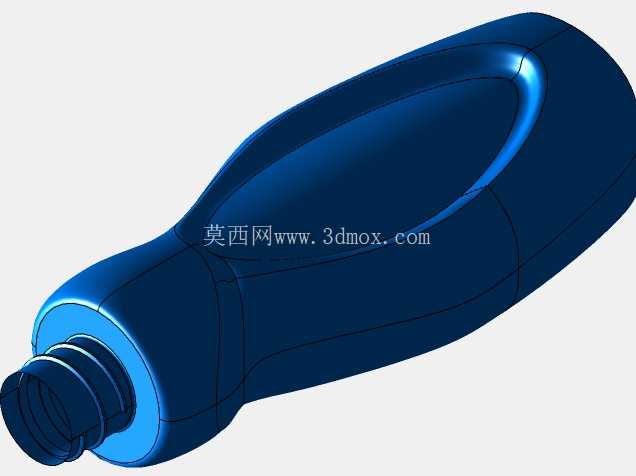

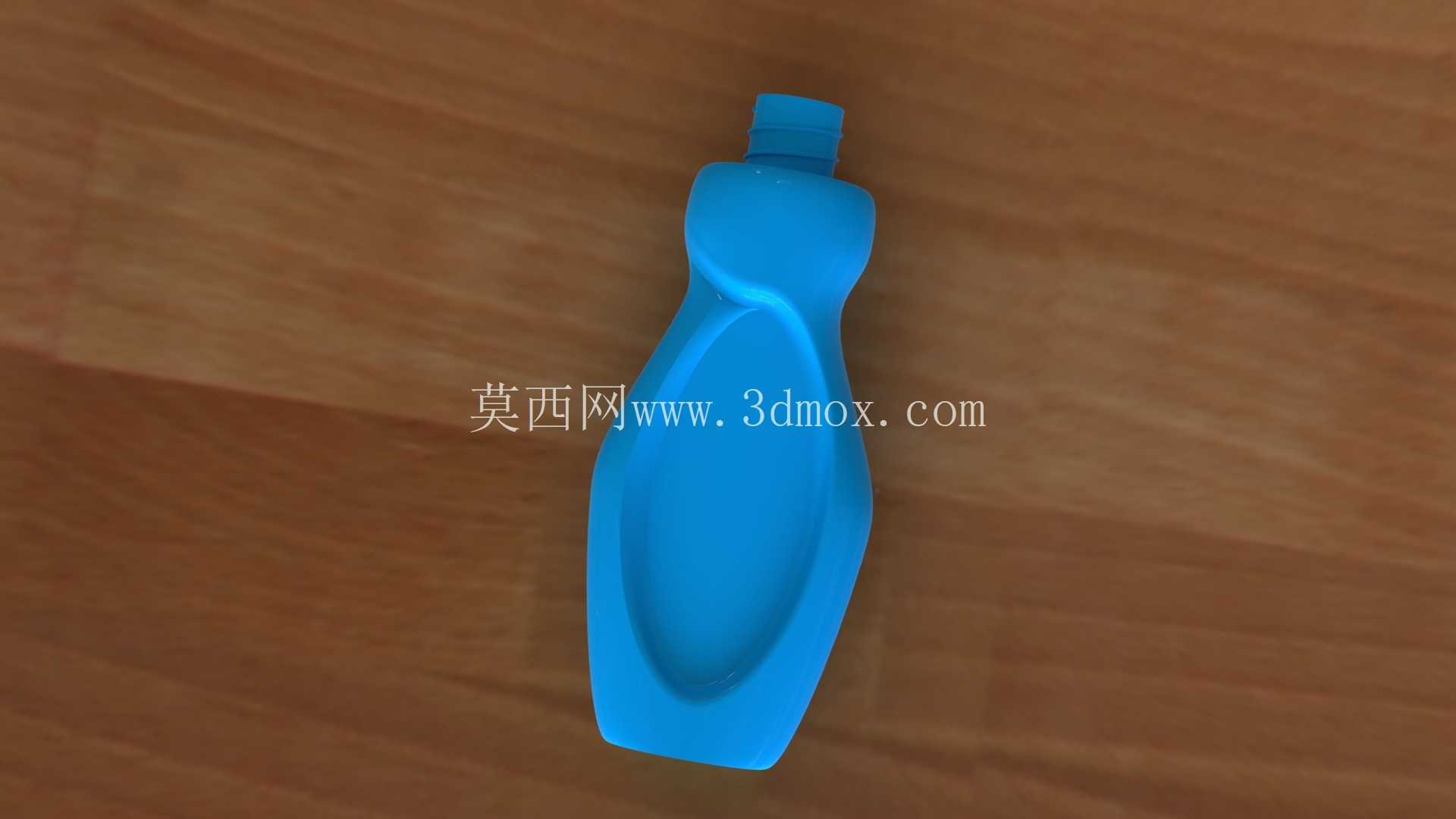

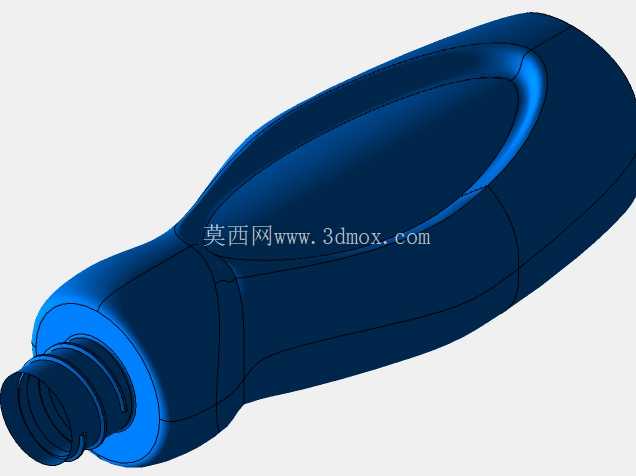

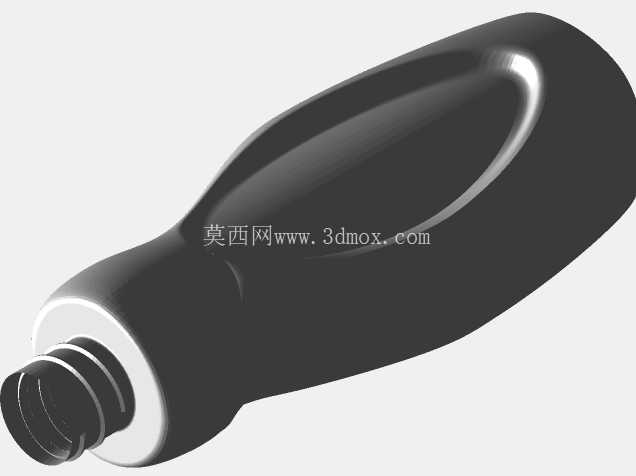

　　从结构设计逻辑来看，整个型腔采用了一体式的凹模型腔设计，曲面过渡全程保持G2连续，没有尖锐的棱角转折，一方面是匹配瓶身人体工学的握持弧度，让最终生产出的瓶子握持时贴合手掌曲线，不会出现硌手的问题，另一方面顺滑的曲面也能减少吹塑过程中型坯拉伸时的应力集中，避免型坯在吹胀过程中出现局部壁厚过薄甚至破裂的问题。设计过程中针对瓶身的握持区域做了0.8mm的内凹弧度处理，对应手掌握持时的指腹贴合位置，这个弧度的取值是经过多轮吹塑工艺验证的，既保证握持手感，也不会因为凹陷过深导致吹塑时该区域的壁厚低于0.3mm的安全阈值，避免后续灌装、运输过程中瓶身出现受压变形的问题。这套模具对应的是异形流线型瓶身的吹塑成型型腔部件，日常在食品包装、日化洗护类容器的生产环节中，这类结构是吹塑工序里直接决定成品外形精度的核心工装。实际生产中，熔融的型坯进入合模状态的型腔后，通过内部通入压缩空气将型坯吹胀贴紧模腔内壁，冷却定型后即可得到和型腔轮廓完全一致的瓶身成品，这套结构的曲面顺滑度直接决定了最终瓶身的外观质感，不会出现合模错位、表面凹痕这类常见的吹塑缺陷。

　　型腔的上端预留了和瓶口夹具配合的定位止口，止口的配合公差控制在H7/g6的间隙配合范围，合模时能够快速定位，不会出现型腔错位导致的瓶身合模线偏移问题，同时上端的定位结构也集成了余料切除的刀口，吹塑完成后开模的同时就能自动切除瓶口的余料，不需要后续单独的切边工序，能有效提升整线的生产效率。从安装边界来看，这套型腔的背部设计了标准的模架安装槽，槽距匹配常用的300型吹塑机模架安装尺寸，不需要额外做改装就能直接装到对应规格的吹塑设备上，型腔的总厚度控制在120mm，合模时的开模行程只需要280mm就能满足瓶身脱出的需求，不会因为开模行程不足导致成品脱模时被刮花。

　　型腔的冷却水道采用了随形布置的设计，沿着曲面轮廓距离型腔内壁12mm的位置排布，水道直径10mm，进出水口的温差控制在3℃以内，能够保证整个型腔表面温度均匀，冷却定型时间控制在12s以内，有效缩短单个产品的成型周期。在曲面的细节处理上，整个型腔的表面粗糙度要求达到Ra0.8，不需要额外做抛光处理就能满足透明PET材质瓶身的外观要求，如果是生产PE材质的不透明瓶身，这个粗糙度也能保证瓶身表面顺滑无流痕。型腔的底部做了1.5°的脱模斜度，虽然整个瓶身是流线型曲面，但底部的轻微斜度能够保证开模时成品顺利附着在动模侧，不会出现粘定模导致的脱模变形问题。

　　另外在型腔的合模面位置做了0.2mm的溢料槽，合模时多余的型坯料会进入溢料槽，不会在瓶身表面形成明显的合模飞边，后续只需要简单的毛边处理就能达到成品外观要求，减少后续的人工修整工作量。实际投产验证中，这套结构生产的瓶身壁厚均匀性偏差控制在0.1mm以内，连续生产10万模次也不会出现型腔表面磨损导致的外观缺陷，适配PET、HDPE等多种常用吹塑材质的生产需求，不需要针对材质更换调整型腔的核心结构，只需要调整吹塑的气压和冷却时间参数就能适配不同材质的生产要求。
