轮辋连接式轮毂制动鼓组合结构

　　该结构属于商用车车桥端的核心回转承载部件，日常应用场景覆盖轻中型载货汽车、低速工程作业车辆的非驱动转向桥与支撑桥端，承担车轮安装定位、行车制动减速的双重功能，是行走系统里直接关联行驶安全的关键组件。从实际使用工况来看，这类组合结构需要同时承受整车垂直载荷传递、行驶过程中的径向冲击、制动时的周向制动力矩，以及转弯工况下的侧向力，因此结构设计上采用了轮毂与制动鼓集成贴合的装配形式，减少了分体式结构的连接间隙，避免长期交变载荷下出现连接松动的问题。

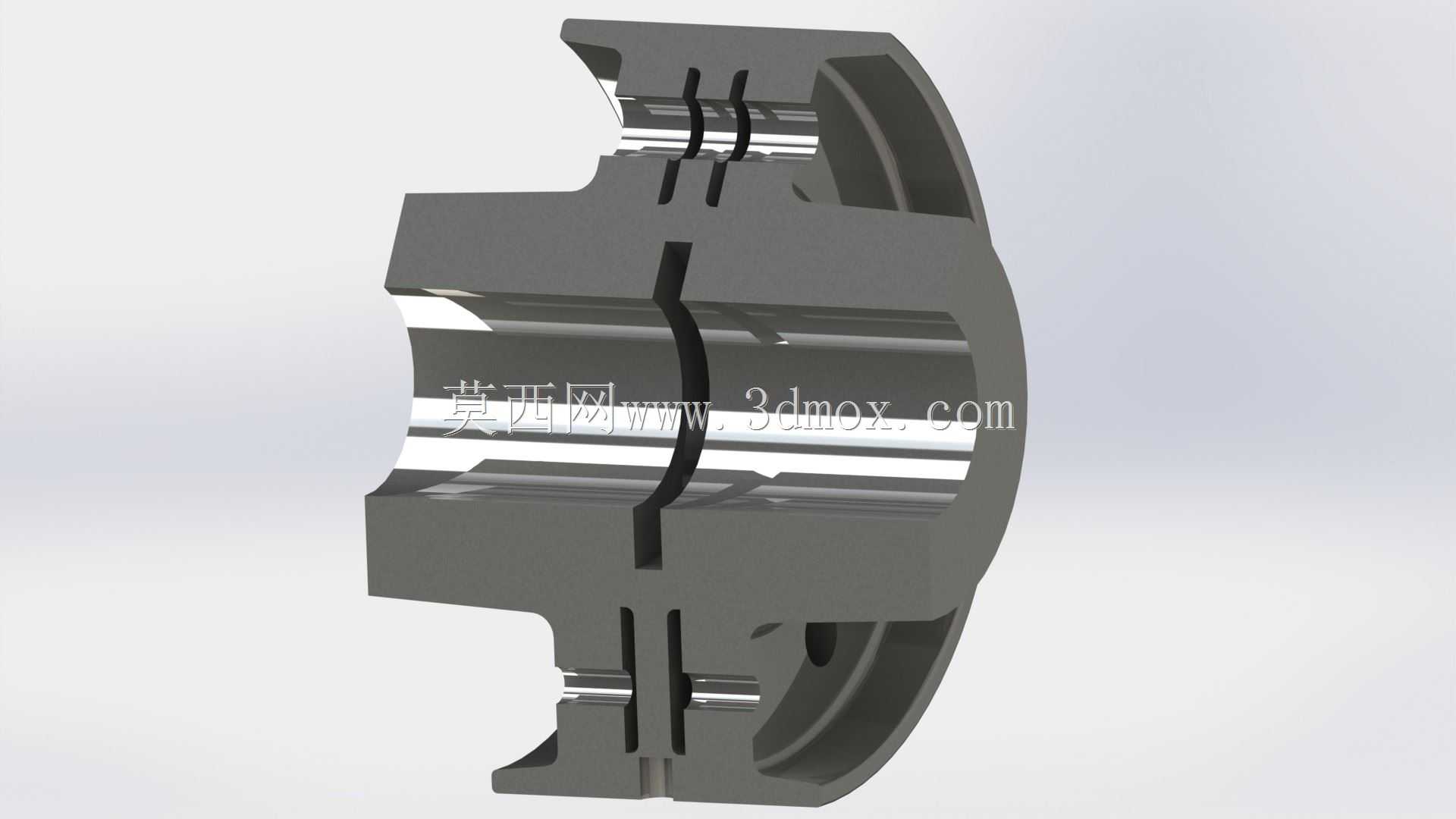

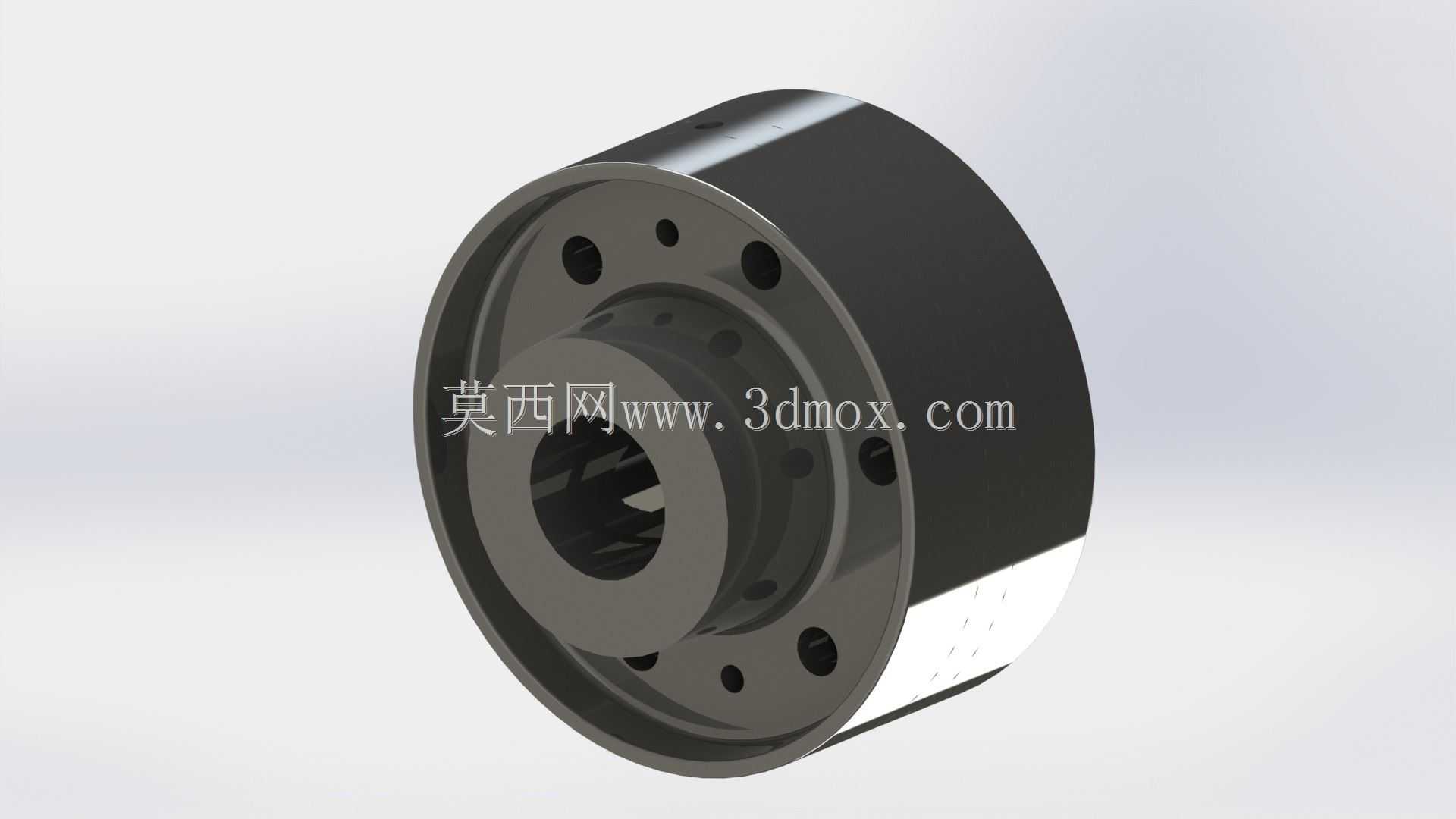

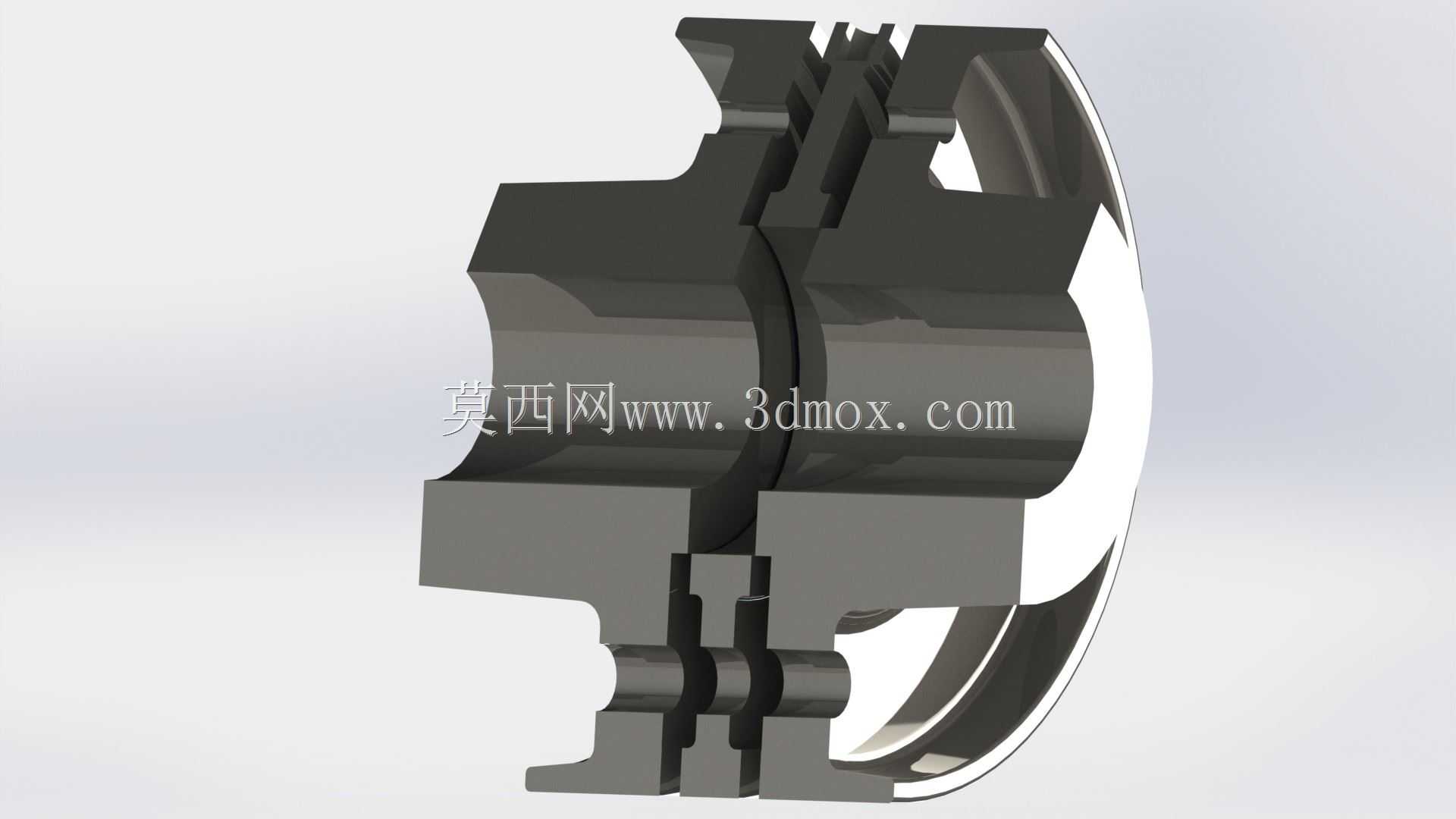

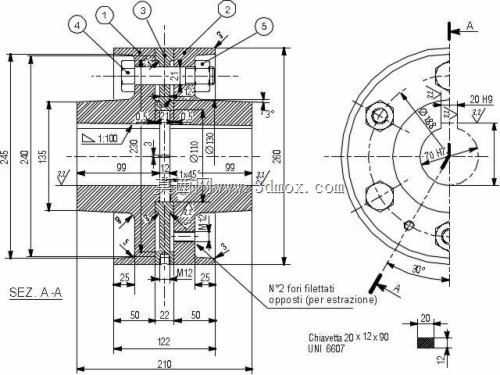

　　设计思路上，整体采用阶梯轴孔配合的定位逻辑，中心内孔用于匹配车桥转向节的轴颈，通过不同直径的台阶面实现轴向定位，内孔预留的密封件安装槽位，可适配骨架油封结构，防止桥内润滑脂泄漏同时阻挡外部泥水、粉尘进入轴承配合面，延长轮毂轴承的维护周期。外侧的轮辋安装法兰面加工有均匀分布的螺栓孔，用于固定钢制轮辋与轮胎总成，法兰面的平面度公差控制在0.1mm以内，避免轮辋安装后出现端面跳动，导致车辆行驶时轮胎异常抖动、偏磨。制动鼓部分与轮毂采用止口定位配合，结合周向分布的连接螺栓实现刚性连接，制动鼓的内圆柱面为制动摩擦工作面，设计时预留了足够的壁厚余量，满足多次镗削修复的使用需求，摩擦面的圆周跳动公差严格控制，保证制动时制动蹄片与鼓面接触均匀，避免出现制动跑偏、制动抖振的问题。

　　从安装边界来看，中心内孔的直径尺寸匹配常用的圆锥滚子轴承外圈安装尺寸，轴承位的圆柱度公差符合IT6级精度要求，保证轴承压装后不会出现偏载，延长轴承使用寿命。轮毂内侧的空腔用于容纳轮毂轴承、锁紧螺母与润滑脂腔，空腔的容积经过核算，可储存足够的润滑脂满足长周期维护需求，同时预留的润滑脂溢流间隙，可避免注脂过量导致润滑脂溢出污染制动鼓摩擦面。制动鼓的外圆面设计有环形散热筋结构，在车辆行驶过程中随车轮同步旋转，带动周边空气流动带走制动过程产生的摩擦热量，避免长时间制动导致鼓体温度过高，出现摩擦系数下降的热衰退问题，提升连续制动工况下的制动可靠性。

　　结构细节上，轮毂与制动鼓的连接螺栓孔采用铰制孔设计，相比普通螺栓孔可承受更大的横向剪切力，匹配高强度螺栓连接后，可承受紧急制动时的瞬时大扭矩冲击，避免连接部位出现剪切失效。法兰面的螺栓孔分布圆直径严格匹配对应吨位车型的轮辋安装尺寸，安装端面的倒角设计方便轮辋装配时的导入对位，减少现场装配的对位难度。整体结构的回转体均经过动平衡校核，在指定的平衡校正平面预留了去重位置，可根据动平衡测试结果去除多余材料，保证整体组件高速旋转时的平衡精度，降低车辆行驶时的振动与噪音。这类结构在实际选型匹配时，需要注意中心孔与转向节轴颈的配合公差、轮辋螺栓孔的分布参数、制动鼓内径尺寸与对应车桥的制动蹄片规格匹配，避免出现装配干涉或者性能不匹配的问题，装配时需要保证连接螺栓的拧紧力矩符合工艺要求，按对角线顺序分次拧紧，避免法兰面受力不均出现翘曲变形。
