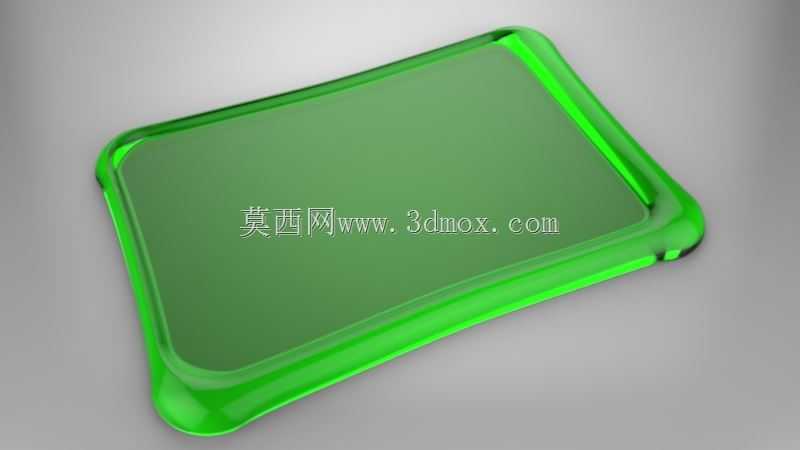

圆角包边透明绿色方形托盘结构设计

　　日常桌面置物场景里，这类带圆角包边的方形承托件应用覆盖面很广，从办公桌面的零散文具收纳、咖啡操作区的杯具垫放，到小型3D打印样件的临时摆放、生产工位上轻型小零件的周转承托都能适配，没有特定的行业绑定属性，属于通用型的桌面承托结构。做这个结构设计的时候，首先要考虑的是边缘的包边高度，不能做太高，不然取放底部物件的时候手指没法顺利探入盘底，也不能做太矮，不然放置表面光滑的圆形物件比如玻璃杯、金属小轴套的时候，容易从侧边滑出，最终的包边高度控制在3到5毫米区间，刚好能挡住常规直径的圆柱类物件，同时不会阻碍取放动作。四个角的大圆角过渡不是单纯为了外观好看，从结构应力角度来说，直角转角的位置在注塑成型或者3D打印成型的时候，

　　很容易出现应力集中，日常使用中如果受到磕碰，直角位置最先出现开裂，大圆角的曲率半径控制在盘体边长的八分之一左右，既能分散转角处的应力，也能避免尖锐边角刮伤使用者的手臂或者桌面，同时清洁的时候抹布能顺利擦过转角，不会留下清洁死角。盘体的整体厚度做了渐变处理，中心承载区域的厚度比边缘包边处薄0.8毫米左右，一方面能减少材料用量，降低整体重量，另一方面中心区域微微下凹的趋势，能让放置的物件自然向盘中心聚拢，不会因为桌面轻微倾斜就滑到边缘。边缘的包边做了向外的微小拔模斜度，不管是用注塑工艺批量生产还是用FDM、光固化3D打印做单件样件，都能顺利脱模，不需要额外做复杂的抽芯结构，成型难度很低。安装边界上，这个承托件不需要额外的固定结构，

　　直接平放在平整的桌面、操作台面上就能使用，底部做了一圈0.2毫米深的微凸环边，能避免盘体底部和放置面完全贴死，哪怕桌面上有少量水渍，也不会因为大气压的作用让盘体吸附在桌面上，拿取的时候更省力。材质选择上如果做透明绿色的效果，光固化打印可以用透明绿色树脂，后期做简单的抛光处理就能达到图中的通透效果，注塑生产的话可以用透明PC或者PETG材质，添加少量绿色色母，既能保持透明质感，也能让落在盘面上的细小杂物更显眼，方便及时清理。实际使用的时候，这个结构的承重力足够承载5公斤以内的物件，日常放置咖啡杯、小型工具、零散文具完全不会出现变形，边缘的圆角包边还能在不小心碰到盘边的时候，缓冲一部分冲击力，不会把盘面上的物件震落。

　　设计的时候特意没有在盘面上做任何防滑纹路或者凸起标识，保持盘面的平整性，这样不管是放置方形的纸盒还是圆形的杯具，都能和盘面有足够的接触面积，不会因为局部凸起导致物件放置不稳。盘体的长宽比例接近正方形，边长控制在180到220毫米区间，这个尺寸刚好能放在常规的办公桌边角、咖啡操作台的空闲位置，不会占用太多操作空间，同时能容纳常规尺寸的马克杯、便签本、小型美工刀等常用物件。从建模逻辑上来说，这个结构不需要复杂的曲面拆分，先绘制中心的方形平面，然后偏移出基础厚度，再在边缘做扫掠出包边结构，最后给所有的锐边做R1到R3的圆角过渡，整个建模流程半小时内就能完成，修改尺寸也很方便，只需要调整基础方形的边长和包边的高度参数，就能衍生出不同尺寸的同系列承托件，适配不同的使用场景。
