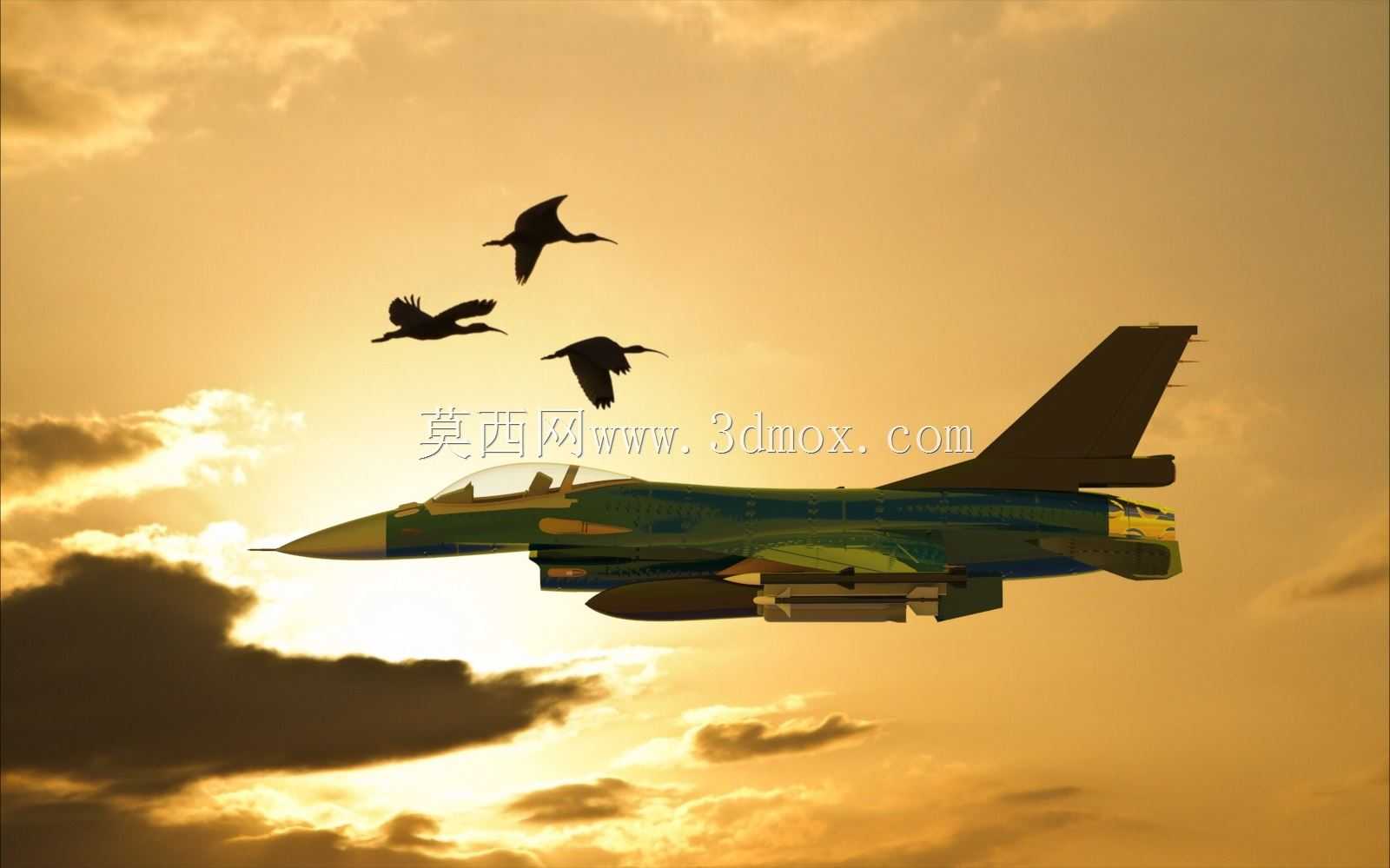

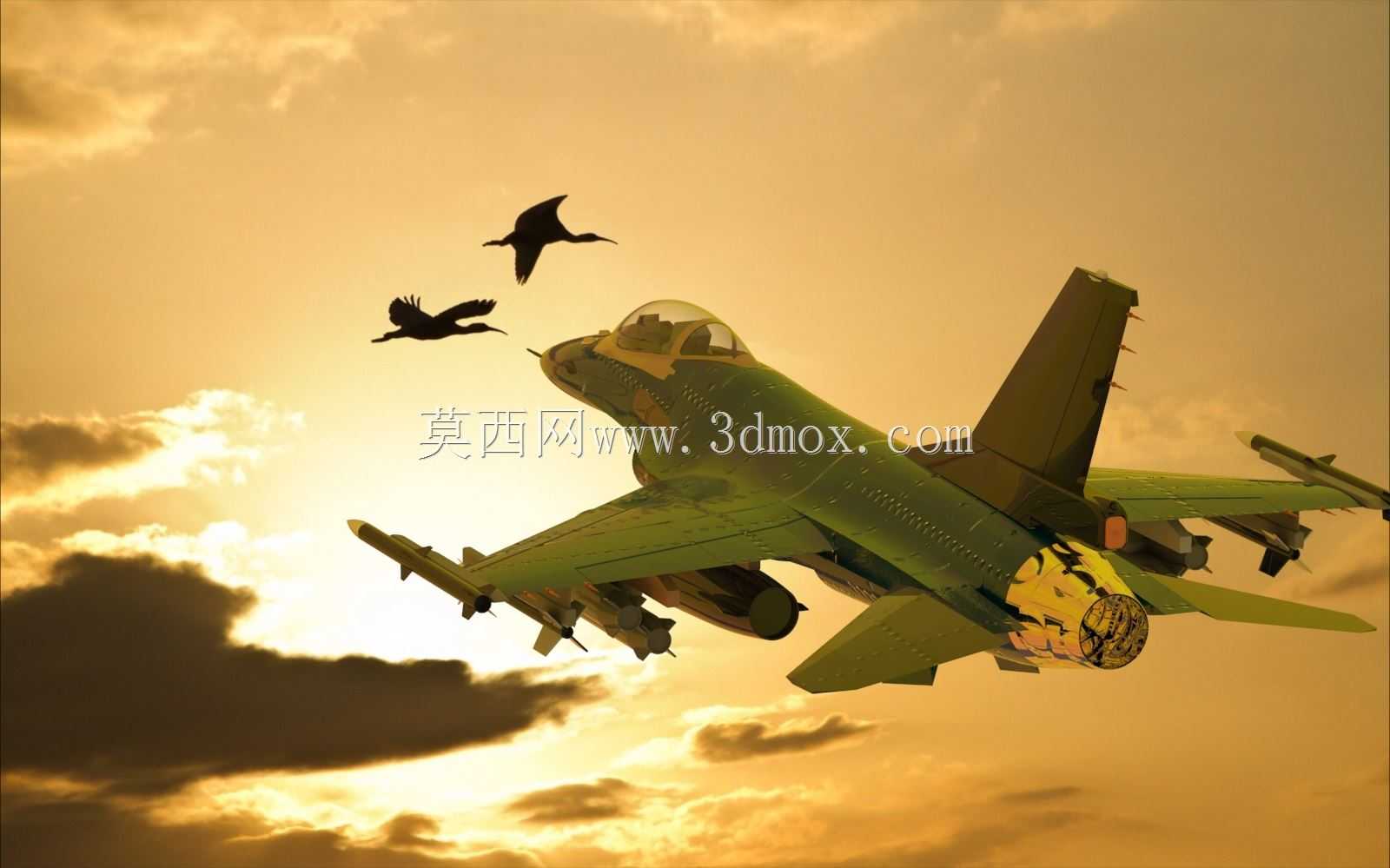

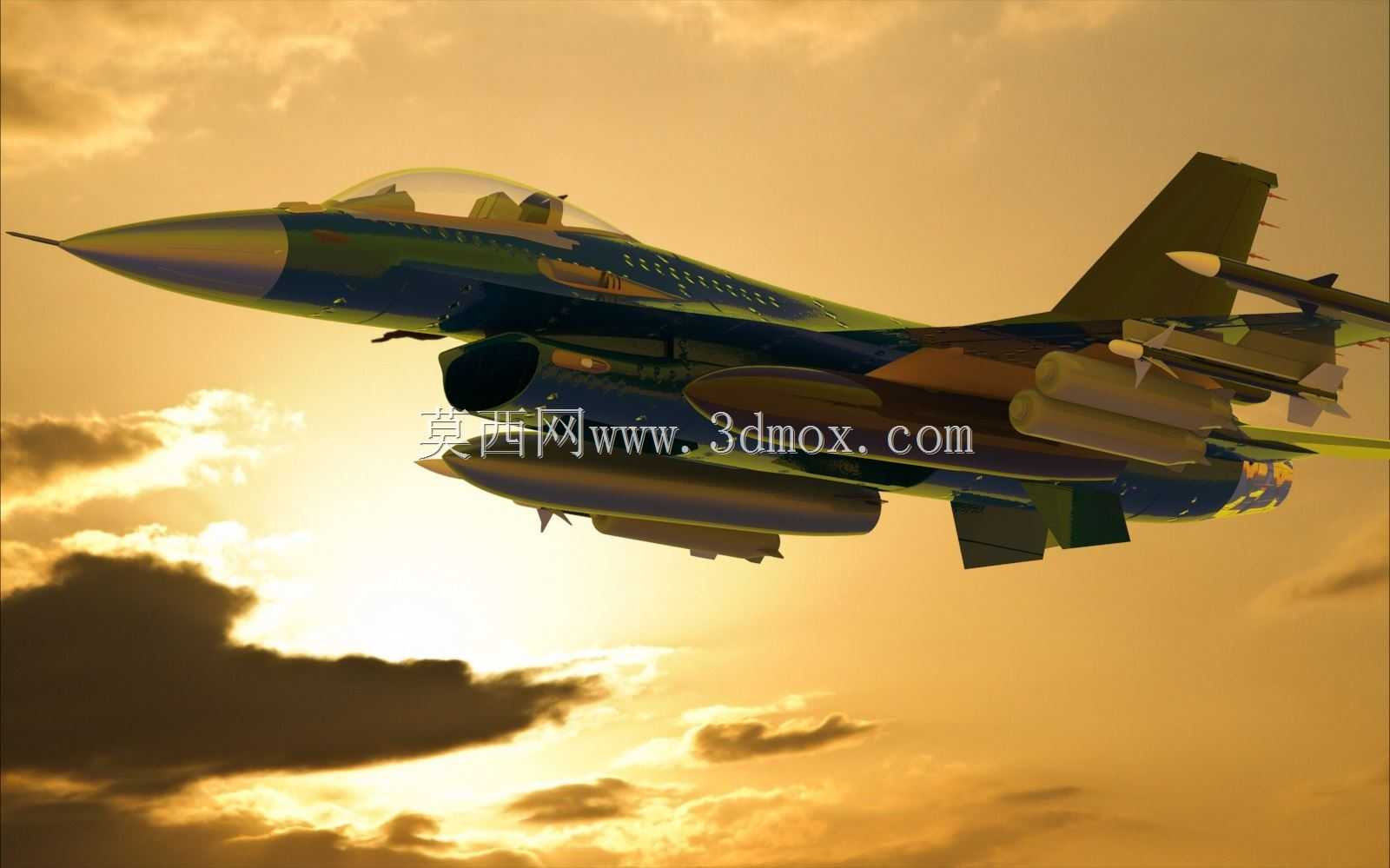

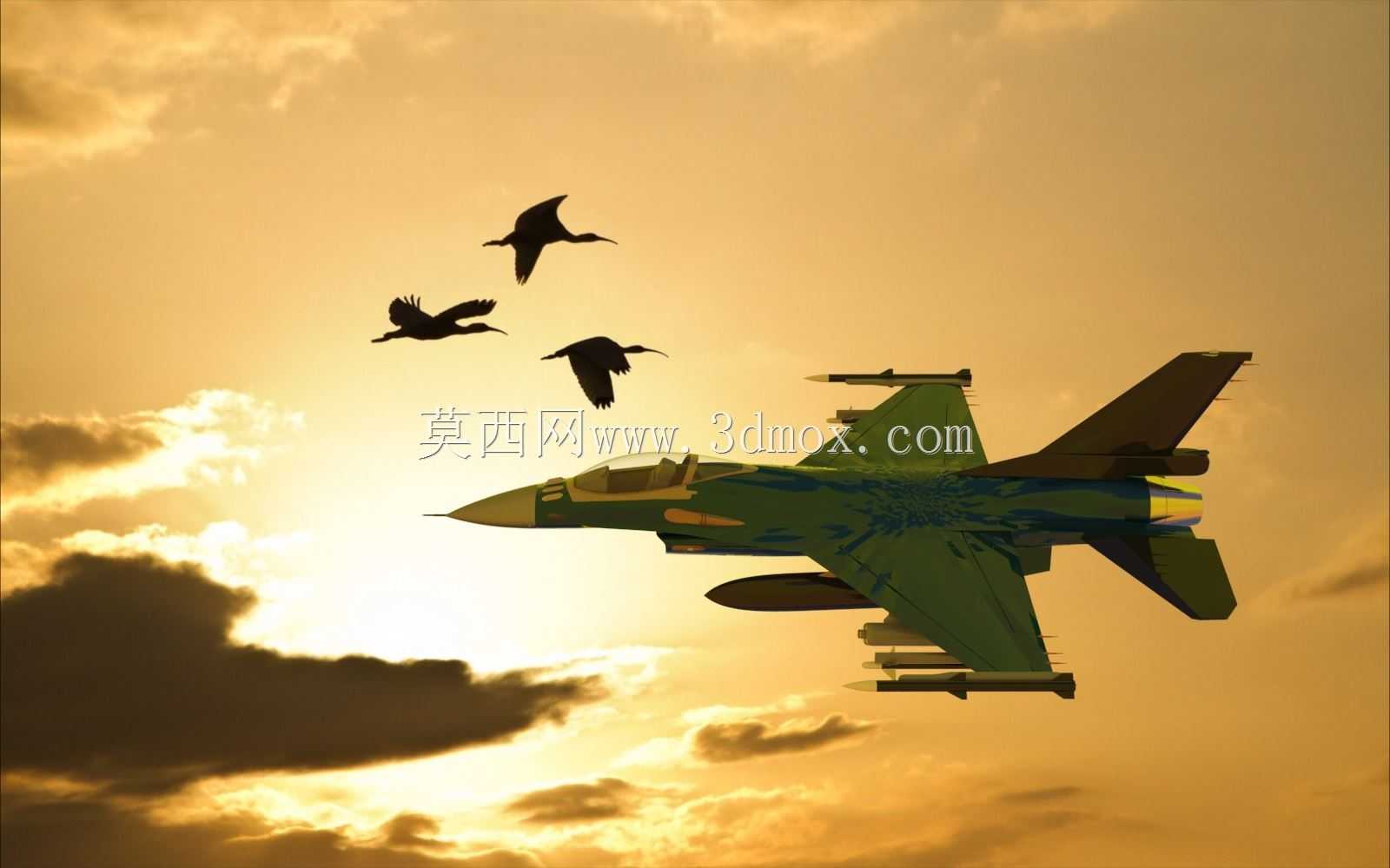

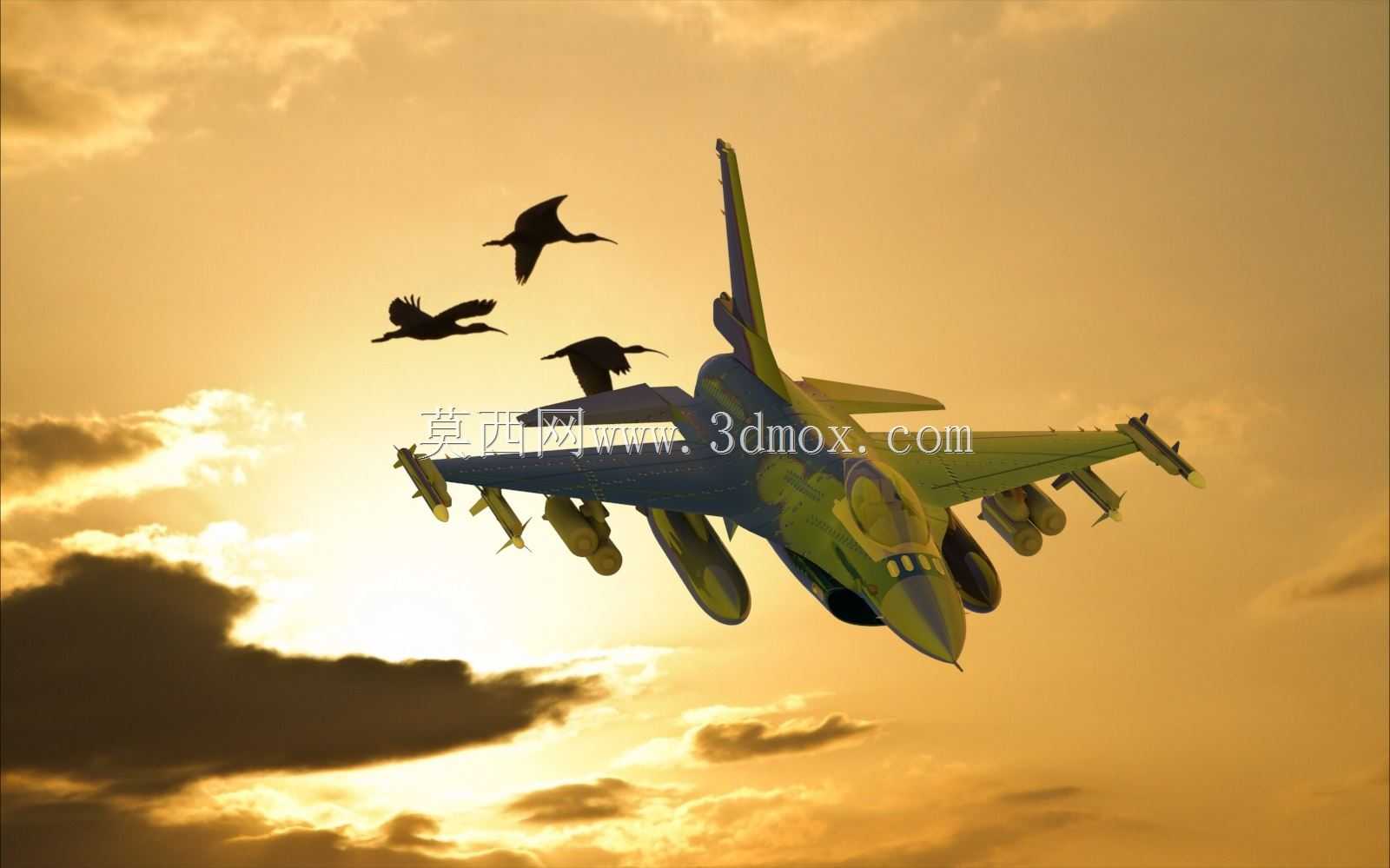

F16战斗机整机结构三维设计成果

　　本次完成的F16战机三维结构设计，首先围绕实际作战场景的使用需求展开布局，作为单发轻型多用途战术飞机，其结构设计需要同时兼顾空中格斗的高机动性要求、对地打击的载荷挂载能力、以及不同空域飞行时的结构强度冗余。从气动外形的设计逻辑来看，机身采用翼身融合体布局，这种设计并非单纯为了视觉上的流畅感，核心是在跨音速飞行阶段降低机身与机翼衔接处的气流干扰阻力，同时提升机身内部的可用容积，为燃油存储、航电设备安装预留足够空间。在机身前段的设计中，雷达罩的锥度经过反复调整，既要保证雷达波的穿透适配性，也要匹配机头进气道的气流预压缩效果，避免大仰角飞行时进气道出现气流畸变影响发动机工作稳定性。座舱部分的设计重点围绕飞行员视野与结构强度的平衡，

　　水泡式座舱盖的框架结构做了最小化处理，同时在座舱后部预留了弹射座椅的安装空间与弹射通道 clearance，周边的机身蒙皮做了局部加强，避免弹射时破片对飞行员造成二次伤害。机身中段是整个战机的核心承力区域，主起落架的安装交点、机翼的连接交点、发动机的安装挂点都集中在这一区域，建模过程中对这部分的框梁结构做了分层处理，主承力框采用高强度铝合金的等效结构设计，纵向的长桁布局沿机身应力传递路径排布，在机翼与机身连接的位置，做了局部的加厚与加强筋布置，能够承受大机动飞行时机翼传递过来的弯矩与扭矩。进气道的设计采用了腹部进气布局，这种布局的优势是在飞机进行大仰角机动时，进气道能够获得更稳定的气流，进气道内部的流道型面做了顺滑过渡处理，

　　没有出现截面突变的结构，避免气流在管道内产生紊流。机翼部分采用了边条翼设计，边条的后掠角度与翼型匹配，在大迎角飞行时能够拉出稳定的脱体涡，给机翼提供额外的涡升力，提升飞机的失速迎角范围，机翼下表面预留了多个挂点结构，不同挂点的承载能力做了区分，靠近机身内侧的挂点承载能力更高，可挂载副油箱或大质量对地弹药，外侧挂点主要用于挂载近距格斗弹，挂点的接口结构采用标准化的挂架连接尺寸，能够适配不同类型的机载武器挂载。尾翼部分采用了单垂尾加全动平尾的布局，垂尾的高度经过测算，能够保证在飞机大侧滑角飞行时依旧有足够的方向稳定性，垂尾根部的连接结构做了加强，能够承受高速飞行时舵面偏转带来的交变载荷，全动平尾的转轴位置做了精准定位，转轴的安装交点与机身承力框直接连接，保证平尾偏转时的操纵力能够有效传递到机身主结构上。后机身的设计围绕发动机的安装与维护需求展开，发动机舱的舱门结构预留了足够的维护开口，能够在地面维护时快速完成发动机的检查与更换，尾喷口的周围结构采用了耐高温的等效结构设计，避免发动机长时间加力工作时的高温对后机身蒙皮造成损伤。起落架部分采用前三点式布局，前起落架布置在座舱下方的位置，采用双轮结构，能够承受着陆时的冲击载荷，同时前轮具备转向功能，可在地面滑行时实现战机的转向操控，主起落架采用支柱式结构，收放时能够完全收纳到机身内部的起落架舱中，起落架舱门的缝隙做了密封结构设计，降低飞行时的舱门阻力。在整体尺寸的把控上，

　　严格按照真实战机的尺寸比例进行建模，整机的长度、翼展、机高的比例控制在合理误差范围内，各个部件的安装边界都做了干涉检查，比如起落架收放时不会与周边的蒙皮、管路结构发生碰撞，舵面偏转时不会与相邻的固定结构出现运动干涉，挂点挂载弹药时，弹药与机身、机翼之间预留了足够的安全间隙，不会在飞行过程中出现碰撞风险。从实际应用的角度来看，这套三维模型可用于航空类专业的教学演示，帮助学员理解轻型战斗机的结构布局与承力逻辑，也可作为航空科普类展项的数字基础模型，还能为飞行器结构设计的初学者提供参考，理解军用战机在气动、结构、功能之间的平衡设计思路。建模过程中对每一处曲面都做了连续性处理，机身外表面的曲面达到G2连续，能够满足后续渲染、仿真分析的使用需求，内部的框梁、肋板结构都做了实体建模，并非单纯的外观曲面，能够直观展示战机的内部承力结构分布。
