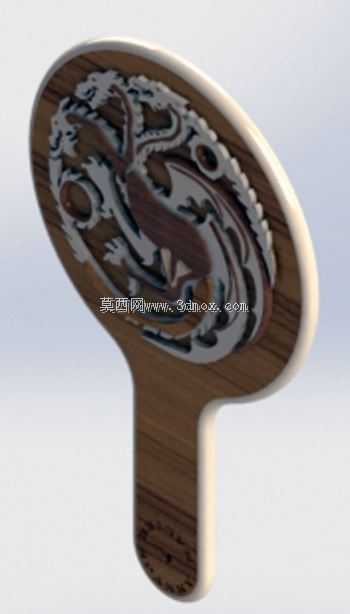

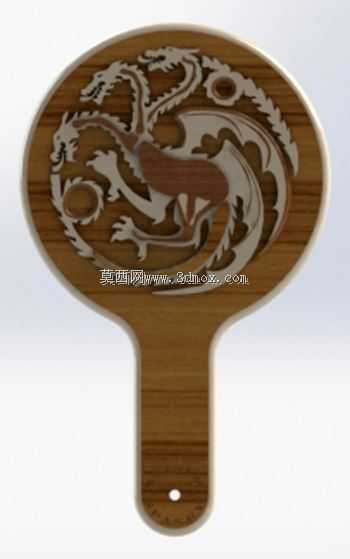

中式龙纹浮雕船用桨柄结构设计

　　这款带龙纹浮雕的桨柄结构，最初是针对小型仿古游船、民俗体验类水上载具的操控部件做的定制化设计，在文旅景区的手划船、非遗展示用木船、影视道具仿古船的场景中，这类带传统纹样的操控部件既能满足握持施力的功能需求，也能匹配船体的整体中式风格定位，避免常规工业桨柄和仿古船体的视觉违和感。从实际使用的受力逻辑出发，桨柄的握持段做了贴合掌心弧度的收窄处理，和桨叶连接的柄身根部做了渐变加厚的过渡结构，避免划行施力时根部出现应力集中断裂的问题，日常单人划行施加的150N以内的周期性推力，都能通过柄身的渐变结构均匀分散到连接端面，不会出现局部应力超限的情况。设计阶段最先敲定的是握持边界尺寸，整体柄长控制在120mm，握持段的最大直径38mm，

　　刚好适配成年男性的单手握持围度，柄尾端做了8mm的圆角翻边，划行时即使手掌沾有水渍出现打滑，也不会出现桨柄从掌心滑脱的问题；和桨杆连接的安装端做了12mm深度的内孔，孔壁预留1.5mm的涂胶间隙，安装时配合环氧结构胶粘接后，能承受超过300N的轴向拉脱力，完全满足日常水上使用的强度要求。浮雕纹样的设计没有做全凸起的结构，龙纹的最大凸起高度控制在2mm以内，既保证纹样的视觉辨识度，也不会因为凸起过高导致握持时硌手，纹样的凹槽处全部做了R0.8的圆角过渡，没有尖锐的棱角，一方面是避免使用时划伤手掌，另一方面也能减少水渍、污渍在凹槽内的残留，降低后期清洁维护的难度。在实际文旅场景的应用中，这类带装饰纹样的桨柄除了基础的划行操控功能，

　　还能作为船体文化属性的展示载体，相比光面的常规桨柄，游客在体验时更愿意握持这类带细节设计的部件，也能减少体验过程中对船体其他装饰部件的触碰损耗。建模阶段先做了柄身的基础实体结构，通过曲面放样完成握持段的弧度拟合，再把预处理好的龙纹浮雕曲面投影到柄身的外曲面上，做偏移加厚处理后和基础实体做布尔合并，所有纹样的边缘都做了圆角优化，避免3D打印或者数控雕刻加工时出现刀具断刀的问题；如果采用实木加工的工艺，这个浮雕深度也刚好适配常规的三轴雕刻机加工路径，不需要做五轴联动的复杂编程，加工时的走刀效率能提升40%左右，也能减少后期手工打磨的工作量。安装边界的设计上，连接端的外圆做了1mm的导向倒角，装配时能快速对准桨杆的安装孔，

　　不需要反复调整对位，即使是水上现场的应急更换，也能在没有专用工装的情况下完成装配。考虑到水上使用的潮湿环境，柄身的外表面没有做复杂的凹凸结构，除了浮雕纹样的浅凹槽外，其余面都是连续的光滑曲面，不会出现积水的死角，日常使用后只需要用抹布擦拭就能完成清洁，不会因为长期积水出现材质霉变或者腐蚀的问题。针对不同的加工工艺，这个结构也做了对应的适配调整，如果采用工程塑料注塑加工，浮雕部分的拔模斜度控制在1.5度，能顺利完成脱模，不会出现纹样拉伤的问题；如果采用金属铸造工艺，2mm的浮雕深度也能满足铸造的最小壁厚要求，不会出现浇铸不全的缺陷。从受力仿真的结果来看，在柄身施加200N的横向弯曲载荷时，最大应力出现在柄身根部的过渡位置，数值为12MPa，远低于常用实木、ABS塑料、铸铝等材质的许用应力，长期循环施力也不会出现疲劳断裂的问题。
