金属质感手持伸缩式魔杖结构设计

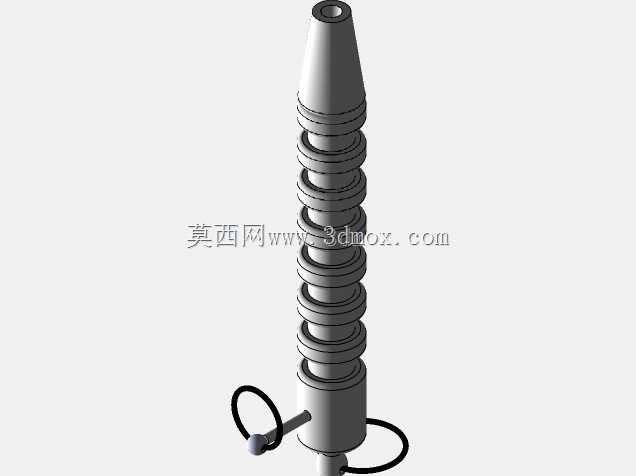

该构件整体采用分段式阶梯轴类布局，主体沿轴向依次排布锥形端头、多段环形凸棱握持段、尾部功能连接段，所有外露棱边均做R0.3-R0.8的圆角过渡处理，避免锐角带来的使用划伤风险，同时提升金属表面抛光后的光影层次感。从实际使用场景出发，握持段的环形凸棱间距控制在8mm，凸棱外径比相邻柱段大2.5mm，刚好匹配成年人手指握持时的指腹贴合弧度，长时间握持不会出现局部压痕，也能避免手持时出现轴向打滑的问题。锥形端头的锥度设置为1:12，端头最前端做R1的球面钝化处理，既保留了魔杖类器具的尖锐视觉特征，又不会因为端头过锐造成误碰损伤。尾部集成了两处挂环结构，一处是垂直于主体轴线的拨杆式挂环，另一处是沿轴线末端的吊环，两处挂环的铰接间隙控制在0.1mm，既可以实现360度自由转动，又不会出现旷量晃动，既可以搭配挂绳实现便携悬挂，也可以作为装饰挂件的连接点位。结构设计上，内部采用分段嵌套的伸缩导向结构，每一段嵌套配合面的公差带选用H7/g6间隙配合，配合长度不小于单段长度的1/3，保证伸缩过程顺滑无卡滞，完全伸出后每段的贴合端面设置0.2mm的定位止口，避免伸出后出现径向偏摆，收回后整体长度可缩短至原长的45%，大幅提升便携收纳的便利性。所有金属构件的表面处理采用亮面镀铬工艺，表面粗糙度要求达到Ra0.8以下，既保证金属质感的呈现，也能提升表面耐磨性能，日常使用摩擦不易出现划痕。安装边界方面，整体最大外径为18mm，完全收回后的总长度为110mm，完全伸出后的总长度为240mm，尾部吊环的内径为12mm，拨杆挂环的内径为10mm，所有活动部件的运动包络范围不超出主体径向30mm的区间，不管是作为手持把玩的创意器具，还是作为cosplay活动的配套道具，或是作为桌面金属摆件，都不会占用过多空间。从结构可靠性角度出发，所有铰接位置的销轴采用过盈压装工艺，销轴两端做铆边处理，避免反复转动后出现销轴脱出的问题，伸缩段的内部设置有限位卡点，完全伸出时卡点嵌入对应定位槽，施加15N以上的轴向推力才会触发收回，避免使用过程中意外回缩。握持段的凸棱根部做清根处理，抛光时不会出现死角积垢，日常擦拭清洁只需要用软布沿轴向擦拭即可，维护难度极低。整体结构没有采用易老化的塑胶连接件，所有受力部件均为金属材质，正常使用情况下的结构寿命可达万次以上伸缩循环，不会出现部件断裂、配合松旷的问题。
