手动式芯片引脚夹持拔取工装结构

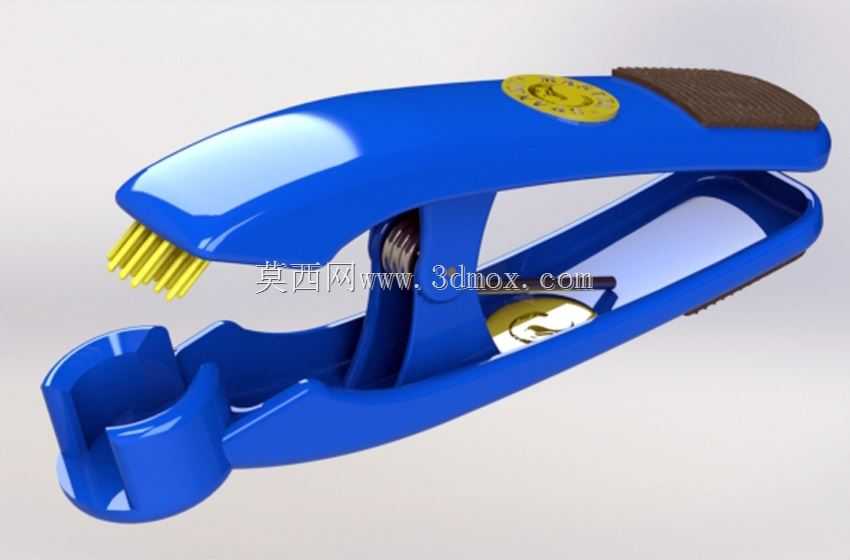

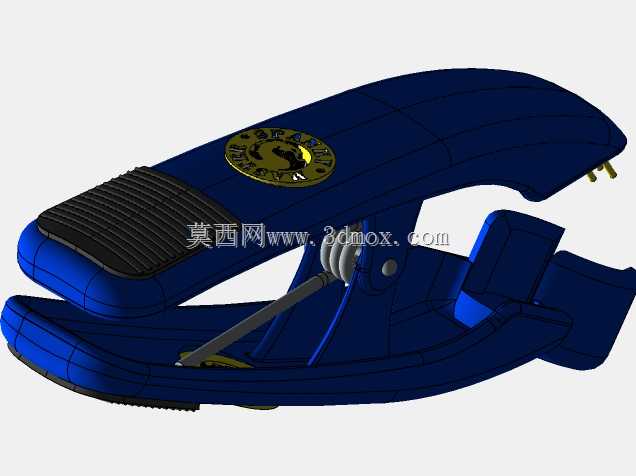

　　在电子制造产线的返修工位、实验室芯片调试场景中，这类手动夹持工具的使用频率极高，区别于普通镊子的单点施力结构，该夹体采用杠杆式钳体布局，能在拔取DIP封装芯片、调整引脚间距时提供均匀的夹持力，避免单根引脚受力弯折造成的器件报废。从结构设计逻辑来看，整体采用上下钳臂铰接的经典杠杆构型，铰接位置内置扭簧提供常态开合力，无需额外操作即可保持钳口张开状态，单手捏合即可完成夹持动作，操作行程控制在15mm范围内，适配成年人手掌的握持发力区间，长时间操作不易产生手部疲劳。钳头的接触端采用多针式凸点结构，每根凸柱的直径控制在0.8mm，间距匹配标准2.54mm引脚间距的芯片宽度，接触时可以刚好卡在芯片本体与引脚的衔接位置，

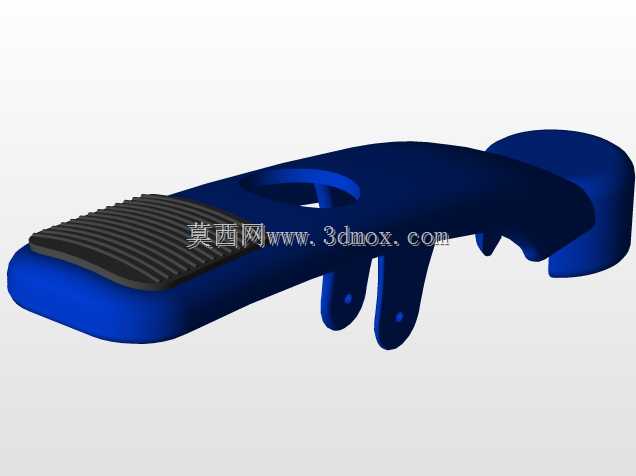

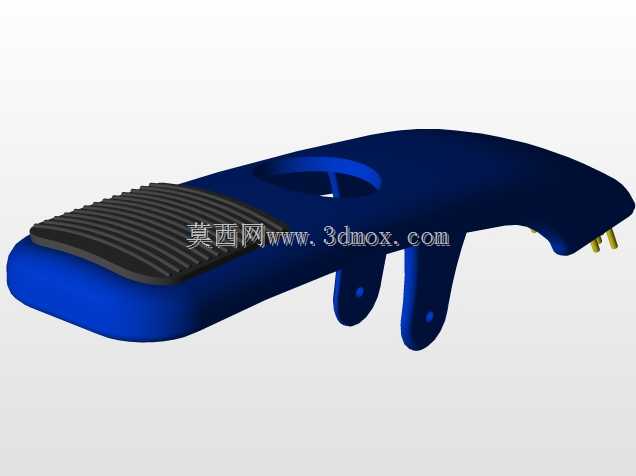

　　不会直接挤压引脚造成形变，同时凸柱端部做了圆弧倒角处理，避免刮伤芯片表面的丝印层与塑封外壳。钳身的握持区域做了差异化的防滑设计，上钳臂的拇指按压位置贴附棕色防滑橡胶垫，表面做网格纹理处理，按压时的静摩擦系数可达0.8以上，即使手上沾有少量焊锡助焊剂也不会出现打滑情况；下钳臂的内侧做了内凹的弧形贴合面，刚好贴合食指与中指的指腹轮廓，握持时的受力点分散，不会出现局部硌手的问题。从尺寸边界来看，整体闭合状态下的总长为120mm，最大宽度为45mm，钳口最大张开量为20mm，可以覆盖从SOP8到DIP28封装的常规直插芯片夹持需求，铰接轴的直径为4mm，采用不锈钢销轴配合黄铜衬套，反复开合的使用寿命可达万次以上，

　　不会出现铰接松动导致的钳口错位问题。钳身主体采用ABS工程塑料注塑成型，表面做高光抛光处理，材料的邵氏硬度控制在85HD，既有足够的结构强度承受夹持时的反作用力，又不会因为硬度过高磕碰芯片造成陶瓷封装器件碎裂。钳头的多针接触部分与钳身采用一体化注塑成型，避免了装配式结构的松动间隙，保证每次夹持时的接触位置精度控制在0.2mm以内，不会出现对位偏差压弯引脚的情况。在实际产线应用中，这类工具除了用于芯片拔取，还可以辅助完成引脚整形、小型接插件插拔、贴片元件的临时夹持等操作，相比传统的不锈钢镊子，塑料基体不会在接触电路板时造成意外短路，带电操作时的安全性更高，适合在调试工位、返修工位作为常备手动工具配置。

　　设计过程中特意将钳口的夹持面做了1.5度的外张角度，捏合到最大行程时，钳口的两个接触面刚好保持平行状态，不会出现上端先闭合挤压芯片顶部的问题，施力方向完全平行于芯片的插拔方向，避免拔取过程中出现侧向力掰断引脚。扭簧的扭力经过反复调校，捏合力控制在15N左右，既可以提供足够的夹持力保证芯片不会从钳口滑落，又不会因为力值过大捏碎薄型塑封芯片。钳身尾部做了圆弧收边处理，没有尖锐棱角，放置在工作台面时不会刮伤防静电台垫，整体重量控制在35g，长时间手持操作的负重感极低，适合批量返修场景下的连续作业。
