金属方管焊接式围栏笼体结构设计

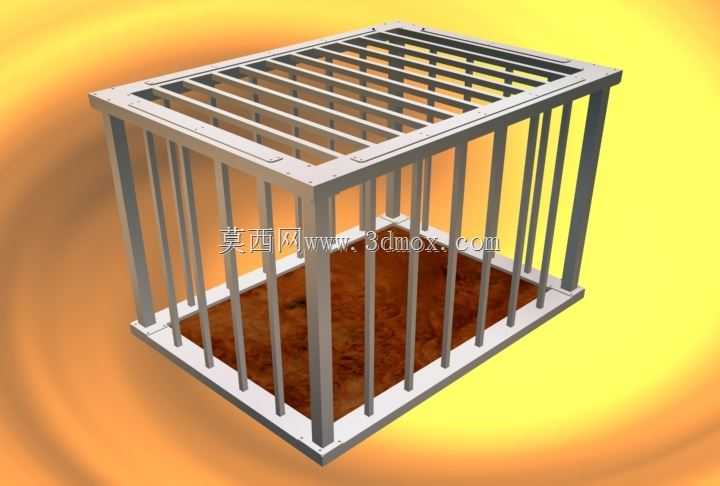

这类栏栅式笼体结构在工业生产、仓储物流、实验动物饲养、特种作业防护等场景都有广泛应用，不同场景下的结构细节会有针对性调整，但核心的框架承载、栏栅防护逻辑是共通的。从结构组成来看，该笼体采用等截面方管作为主承力框架，底部框架、顶部框架与四根垂直立柱通过满焊连接形成整体承力骨架，这种框架结构的抗扭、抗侧倾能力较强，能够承受内部放置物品的侧向挤压与垂直载荷，不会出现常规插接式笼架容易松动散架的问题。底部框架内侧预留了底板安装位，可根据使用需求铺设木质垫板、金属冲孔板或者防滑格栅板，图中展示的棕色垫板就是典型的防滑置物底板，能够避免放置的小件物品从底部栏栅缝隙掉落，同时增大接触摩擦力，防止物品在搬运过程中滑动移位。

栏栅部分采用等直径圆钢或者小截面方管垂直均布焊接在上下框架之间，栏栅的间距需要根据实际防护对象的尺寸确定，比如用于仓储周转存放零散金属工件时，栏栅间距可设置在50-80mm，防止直径较小的棒料、螺栓类零件从间隙滑出；如果用于小型实验动物饲养场景，栏栅间距需要缩小到20mm以内，避免动物钻出；如果用于工业设备的安全防护围栏，栏栅间距则需要符合安全防护规范，防止人员肢体伸入危险区域。顶部的栏栅采用横向排布的杆件焊接在顶部框架上，既可以保证笼体顶部的通风、可视性，也能防止内部放置的物品从顶部脱出，同时不会过多增加整体结构重量。

从设计思路层面，这类笼体在建模阶段优先采用参数化草图驱动，先绘制底部矩形框架的截面轮廓，标注清楚长宽尺寸与方管的截面规格，通过焊接结构模块直接生成方管构件，再依次添加垂直立柱、顶部框架，所有杆件的连接位置自动预留焊接收缩余量，避免实际生产焊接后出现尺寸超差的问题。栏栅部分采用阵列特征生成，只需要绘制单根栏栅的截面与长度，通过线性阵列即可快速完成所有栏栅的排布，调整阵列间距就能适配不同的使用需求，大幅提升建模与改型的效率。

外形尺寸方面，这类通用型置物笼的常规长宽尺寸控制在800mm-1500mm区间，高度控制在600mm-1200mm区间，适配标准仓储托盘的摆放尺寸，能够直接配合叉车进行整笼搬运，不需要额外的转运工装。安装边界上，笼体底部框架的四个角可预留脚轮安装孔或者固定地脚安装孔，如果需要频繁移动周转，可在四个角安装带刹车的万向脚轮，推动时转向灵活，停放时踩下刹车即可固定位置；如果是固定位置使用的防护笼或者仓储笼，可安装可调地脚，通过调整地脚高度来适配不平整的地面，保证笼体放置平稳不会出现晃动。

在实际使用中，这类笼体的框架杆件壁厚需要根据额定承载重量选择，常规轻型置物笼的方管壁厚选择1.2mm-1.5mm即可满足200kg以内的承载需求，重型周转笼的方管壁厚需要提升到2.0mm-3.0mm，栏栅杆件的直径也需要对应加粗，避免承载较重工件时栏栅出现弯曲变形。焊接完成后需要对所有焊缝进行打磨处理，去除焊渣与尖锐毛刺，防止搬运或者取放物品时划伤操作人员，表面可根据使用环境做喷塑、镀锌或者喷漆处理，提升防锈耐腐蚀能力，在潮湿环境或者户外使用时，优先选择热镀锌表面处理，能够大幅延长结构的使用寿命。另外如果需要堆叠使用，可在顶部框架的四个角设计堆叠定位凸台，底部框架对应位置设计定位凹槽，多层堆叠时凸台嵌入凹槽内，不会出现滑移倾倒的问题，充分利用垂直仓储空间。
