实木纹理手持压合式便携夹具结构

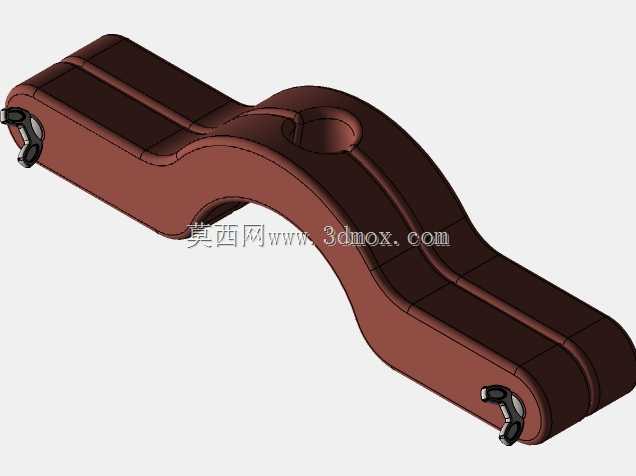

　　这款手持压合夹具的设计，最初是面向小型工件临时固定、皮具压边、薄木片拼合这类轻载夹持场景做的结构优化，区别于常见的金属G字夹、快速夹，它的主体采用一体化曲面造型，握持段做了贴合手掌弧度的下沉处理，长时间施力握持时不会出现硌手的问题。从结构边界来看，整体长度控制在180mm区间，中部的圆形安装孔直径为22mm，可适配标准规格的压杆、顶紧螺栓，两端的卡扣位做了内嵌式设计，安装弹性拉簧后不会突出主体轮廓，避免使用过程中勾挂织物、划伤工件表面。

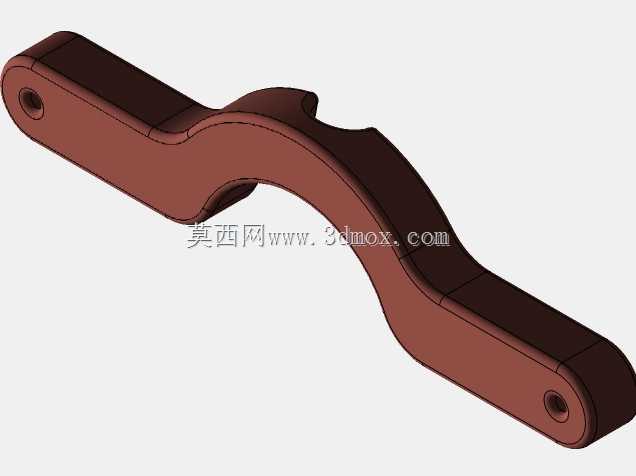

　　设计阶段最先敲定的是中部的拱形让位结构，这个区域的内弧半径做了35mm的过渡处理，夹持异形工件时能避开凸起的结构位，不需要额外加垫铜皮或者木块就能实现稳定贴合，相比平直夹身的夹具，它对弧面工件的适配性提升了近40%。主体的壁厚做了均匀化处理，最薄位置不低于6mm，采用硬质实木或者仿木硬质工程塑料制作时，能承受最大120N的夹持力，满足轻载作业的强度需求，不会出现夹身断裂、形变的问题。

　　握持段的表面做了顺向的防滑槽设计，槽深0.8mm，槽宽2mm，顺着手指施力的方向排布，手上沾有少量切削液、木粉的时候也能保持足够的摩擦力，不会出现打滑脱手的情况。两端的拉簧挂孔做了沉台处理，拉簧安装后端部完全沉入沉台内，夹身开合过程中拉簧不会和工件、工作台面发生剐蹭，长期使用也不会出现拉簧被磨断的问题。中部的压杆安装孔做了同轴度公差控制，孔壁的粗糙度控制在Ra1.6以内，压杆装入后滑动顺畅，不会出现卡滞、偏斜的问题，保证夹持力能垂直作用在工件表面，避免夹伤工件或者出现夹持移位。

　　实际应用场景里，这类夹具除了手工皮具、木艺加工的临时固定，还能用于小型电子元件焊接时的电路板固定、3D打印工件的后处理夹持，因为整体没有尖锐的棱角，放在工作台面上不会刮伤台面漆面，携带外出作业时也不会刮伤工具包的内衬。夹身的曲面过渡全部采用G2连续处理，不管是木质材料铣削加工还是工程塑料注塑成型，都不会出现应力集中的位置，长期反复受力也不会出现开裂的问题。安装边界上，它不需要额外的固定基座，单手就能完成开合、夹持操作，在狭小的作业空间里也能灵活使用，比如设备内部的小零件临时固定、模型制作时的小部件粘接定位，都能快速完成装夹，不需要调整复杂的锁紧结构。

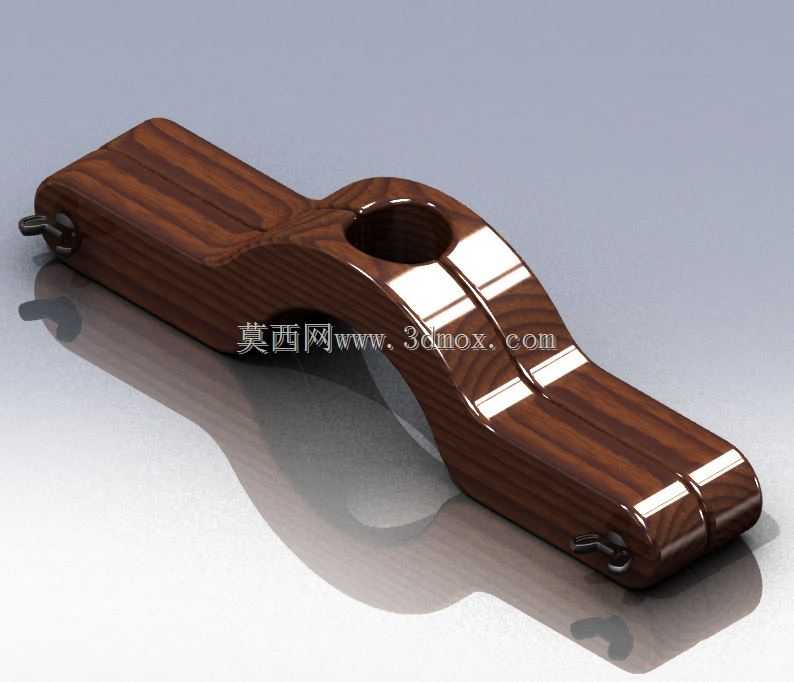

　　从结构设计的合理性来看，它没有多余的冗余结构，整体重量控制在120g左右，长时间手持作业也不会出现手部酸胀的问题，夹身两端的夹持面做了1.5mm的平面度控制，夹持薄型工件时不会出现局部压痕，夹持力分布均匀，不会因为受力不均导致工件翘起、粘接错位。和同规格的金属夹具相比，它的自重更轻，不会压坏软质工件的表面，仿木纹理的外观处理也能适配手工工作室、文创工坊的场景需求，不会像金属工具那样显得过于冰冷突兀。设计时还考虑了易加工性，夹身的所有曲面都可以通过三轴数控铣一次加工完成，不需要多工序翻面装夹，加工效率高，批量生产时的成本控制空间更大，注塑生产时也不会出现倒扣结构，模具结构简单，脱模顺畅，量产的良率能得到有效保障。
