男性躯干人体加工曲面造型设计

　　这套人体躯干曲面造型，最初是为五轴加工中心的曲面加工工艺验证做的测试件，在实际车间场景里，这类复杂自由曲面的加工验证，能直接检验机床的多轴联动精度、刀路规划合理性以及后置处理的适配性，毕竟人体躯干的曲面过渡没有规则几何特征，全是连续变化的自由曲率，比常规的叶轮、模具型腔的曲面连续性要求更苛刻，很适合用来标定机床的动态跟随误差。从设计思路上看，整个造型没有做多余的装饰结构，完全还原男性上半身躯干的肌肉起伏逻辑，胸大肌下缘的过渡弧度、腹直肌的分块曲面、前锯肌与肋骨衔接的渐消面，都严格按照人体解剖结构的曲率连续性做构建，所有曲面之间都做到G2连续，避免加工时出现刀路顿挫、接刀痕明显的问题。在实际加工用途上，这类造型除了做机床性能测试件，

　　还可以作为艺术类金属摆件的加工母模，或是医学教具的加工原型，也能给雕塑类曲面加工提供刀路参考，很多做五轴加工培训的场景里，也会用这类复杂曲面件作为学员实操考核的试件，因为它能覆盖三轴加工无法完成的倒扣区域加工、变角度曲面精加工、短刀长刀切换接刀等多种加工工况。从结构边界来看，整个造型取的是人体躯干从肩颈到腰腹的截断段，没有包含头部、四肢结构，整体外轮廓的最大宽度在肩峰位置，最大厚度在胸部前后径位置，底部腰腹位置做了平直的截断平面，方便加工时做工装装夹定位，不需要额外设计工艺凸台，装夹时可以直接用平口钳夹持底部平直段，或者用压板固定在机床工作台上，装夹后的加工坐标系原点可以直接设在底部平面的中心位置，对刀操作便捷。

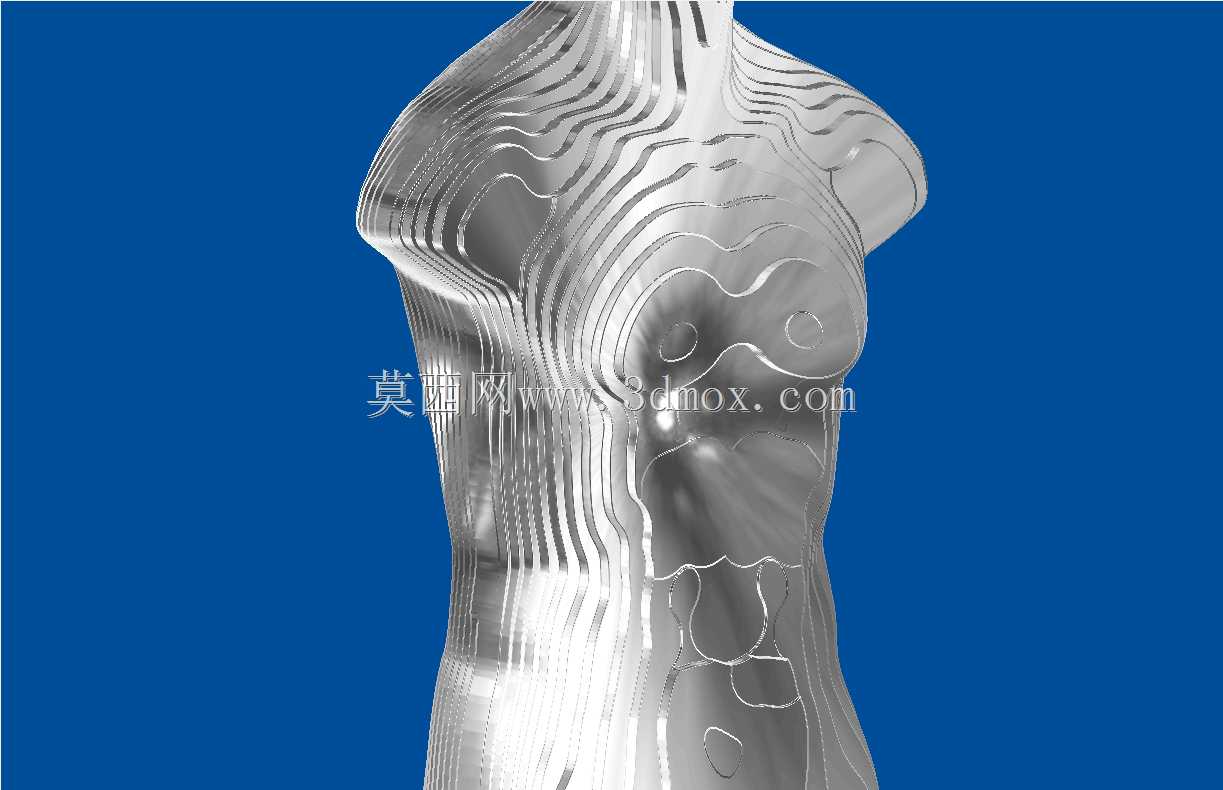

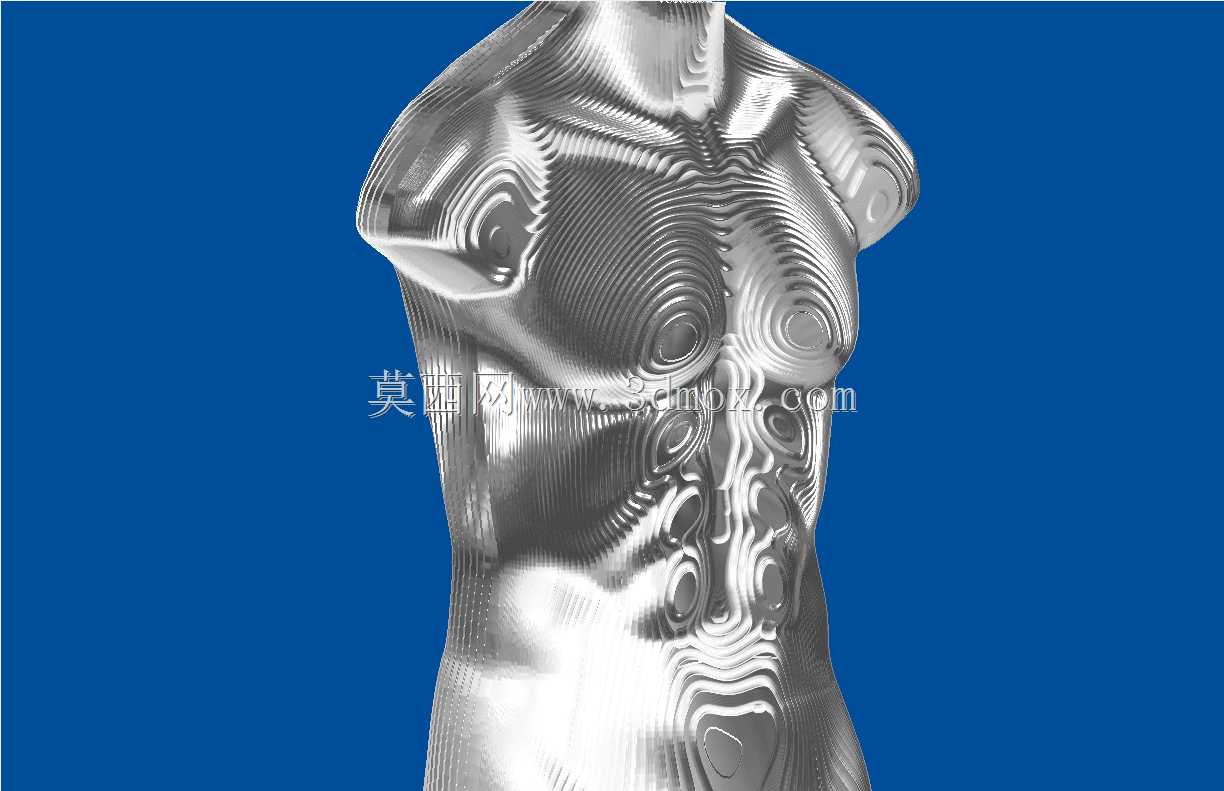

　　在曲面加工的工艺适配性上，整个造型的曲面曲率变化范围覆盖了从大弧度平缓曲面到小曲率的肌肉沟壑结构，加工时可以针对不同区域匹配对应的加工策略：胸肌、腹肌的大面区域可以用平行铣削做半精加工，残留高度控制在0.05mm以内，肌肉之间的沟槽区域需要用清角刀路做补充加工，肩颈位置的倒扣曲面则需要联动五轴摆刀加工，避免刀具夹持部分与工件发生碰撞。做刀路规划时要注意，整个躯干的曲面法向变化角度很大，加工时需要根据曲面斜率自动调整刀轴倾角，保证刀具切削点始终处于合理的切削角度，避免球头刀的刀尖点零切削速度区域参与加工，影响表面加工质量。另外这个造型的表面做了金属质感的工艺表现，对应实际加工后的金属工件表面效果，

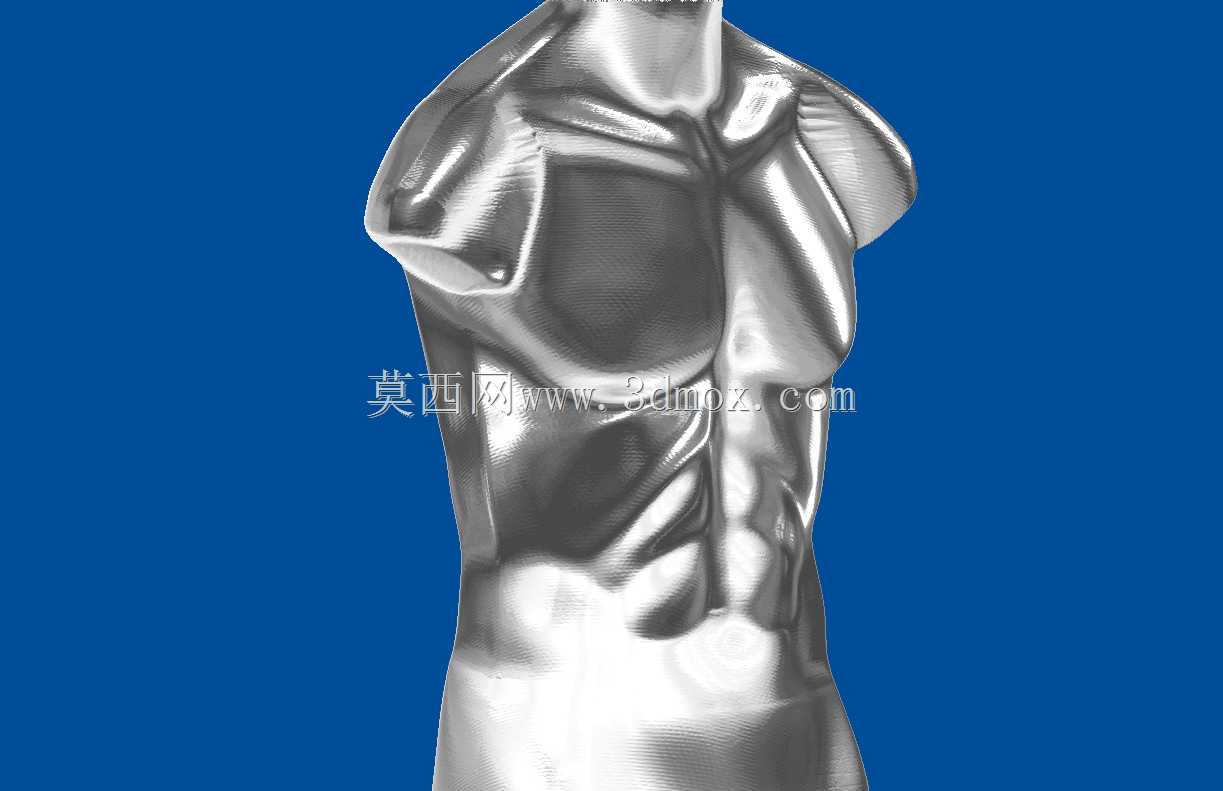

　　精加工后经过抛光处理就能达到图中的镜面金属质感，不需要额外做表面喷涂处理，适合直接作为金属工艺展品。在实际生产场景中，这类自由曲面的加工参数调试经验，还可以迁移到其他复杂曲面零件的加工中，比如汽车覆盖件的模具加工、人体植入物的曲面加工、文创类金属产品的加工，其曲面构建的逻辑、刀路规划的思路、装夹定位的方式都有很高的参考价值。很多刚接触五轴加工的技术人员，在加工规则曲面件时往往能顺利完成，但遇到这类无规则自由曲面时很容易出现过切、撞机、表面质量差的问题，通过这个造型的全流程加工练习，能快速掌握多轴加工中刀轴控制、碰撞检查、工艺参数匹配的核心技巧。从建模层面看，整个造型的曲面构建没有用碎面拼接，全是整体放样生成的连续曲面，曲面的UV分布均匀，在导入加工编程软件时不会出现破面、烂面的问题，不需要额外做曲面修复工作，能直接进入编程环节，减少前期模型处理的时间成本。装夹时还要注意，因为躯干上部的肩宽大于底部腰腹的宽度，加工时要提前在编程软件中做碰撞模拟，确认刀具夹持器与工作台、工装之间的安全距离，尤其是加工侧胸位置的曲面时，刀轴摆角较大，很容易出现夹持器刮蹭工件已加工表面的问题，需要合理设置刀长参数，必要时可以采用分段加工的方式，先加工上部大曲率区域，再翻面装夹加工下部区域，不过这个造型因为底部是平直截断，单次装夹就能完成所有可见曲面的加工，不需要二次翻面，能避免二次装夹带来的定位误差。
