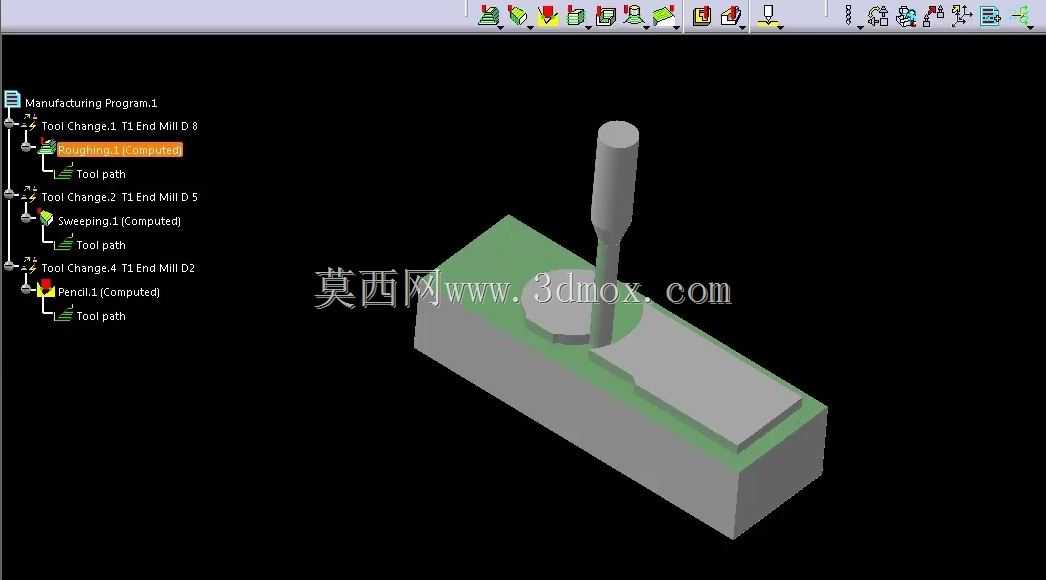

长方体毛坯CATIA曲面加工工艺方案

　　Y轴方向与机床导轨的平行度误差不超过0.01mm/100mm，为后续加工建立可靠的基准坐标系。粗加工环节采用型腔铣削策略，刀具选用φ16mm的硬质合金立铣刀，切削参数设置为转速1800r/min，进给速度1200mm/min，每层切削深度0.8mm，步距设置为刀具直径的65%，加工余量均匀预留0.5mm给后续半精加工和清根工序，粗加工的核心目标是快速去除大部分多余余量，同时保证切削载荷平稳，避免出现撞刀、闷刀等异常工况，刀路规划时要注意避开平口钳的夹持区域，在毛坯底部预留10mm的安全高度，防止刀具切削到钳口造成刀具崩损或者夹具损坏。粗加工完成后，工件表面会残留台阶状的加工残料，尤其是在相邻面的转角位置，残料厚度会更大，在常规机械加工车间的数控铣削工序里，长方体类毛坯是最常见的待加工坯料形态，这类坯料多来自热轧方钢下料或者模锻预制坯，后续往往需要通过多工序铣削完成基准面、成型曲面、装配槽位等结构的加工，最终适配到工装夹具、设备基座、模具模坯等不同的应用场景中。本次加工方案针对标准长方体毛坯展开全流程刀路规划，首先要明确的是，长方体毛坯的加工边界完全由坯料的外形尺寸决定，常规下料的方钢毛坯六个面都会预留2-5mm的加工余量，装夹时优先采用平口钳夹持毛坯侧立面，夹持深度不小于15mm，避免大切削量粗加工时工件出现窜动，装夹完成后首先要通过百分表打表找正，保证毛坯上平面与机床工作台面的平行度误差控制在0.02mm以内，X、

　　这时候就需要开展清根加工工序，清根选用φ8mm的硬质合金球头刀，参考之前的粗加工刀路计算残料分布区域，只针对残料厚度大于0.1mm的区域生成刀路，避免重复走刀造成加工效率浪费，清根加工的切削参数设置为转速2500r/min，进给速度800mm/min，每层切削深度0.3mm，加工余量预留0.15mm，保证后续精加工工序可以均匀去除余量，避免因余量不均造成的让刀、弹刀问题，影响最终的曲面加工精度。铅笔刀路操作是曲面精加工前的关键补充工序，主要针对粗加工和清根工序后残留的微小转角残料，选用φ4mm的整体硬质合金球头刀，沿着曲面的交线、转角位置生成单路径切削刀路，切削参数设置为转速3500r/min，进给速度600mm/min，

　　这一步工序可以有效去除转角位置的硬残料，避免精加工时刀具在转角位置突然承受过大切削载荷，出现崩刃或者加工过切的问题，同时也能保证后续精加工曲面时，整个加工面的余量均匀一致，最终加工出来的曲面表面粗糙度可以稳定达到Ra1.6以内，满足普通模具型腔、工装定位面的精度要求。所有刀路规划完成后，需要进行刀路仿真验证，逐一检查每一段刀路的切削过程，确认没有过切、撞刀、空行程过长等问题，尤其是要核对刀具长度补偿、半径补偿的参数设置，确认安全平面高度高于工件和夹具的最高点50mm以上，快速移动路径不会与工件、夹具发生干涉，仿真验证无误后，针对配备FANUC系统的立式加工中心生成对应的NC加工代码，代码生成时要注意匹配机床的坐标系设定，

　　将G54坐标系原点设置在毛坯上平面的中心位置，同时在代码开头添加机床初始化指令，包括主轴启动、冷却液开启、转速进给初始化等内容，代码末尾添加主轴停止、冷却液关闭、Z轴回零等收尾指令，保证代码可以直接导入机床开展加工，不需要操作人员再做二次修改。实际加工过程中，首件加工需要适当降低进给速度，逐段核对刀路运行轨迹，确认加工状态正常后再调整到额定进给参数，加工完成后需要通过三坐标测量仪检测曲面的轮廓度、平面度、位置度等形位公差，确认所有尺寸符合图纸要求后，再开展批量加工，这套加工方案可以适配绝大多数长方体类毛坯的曲面加工需求，通过合理的工序排布和参数设置，在保证加工精度的前提下，尽可能提升加工效率，降低刀具损耗，适合中小批量零件的加工生产场景。
