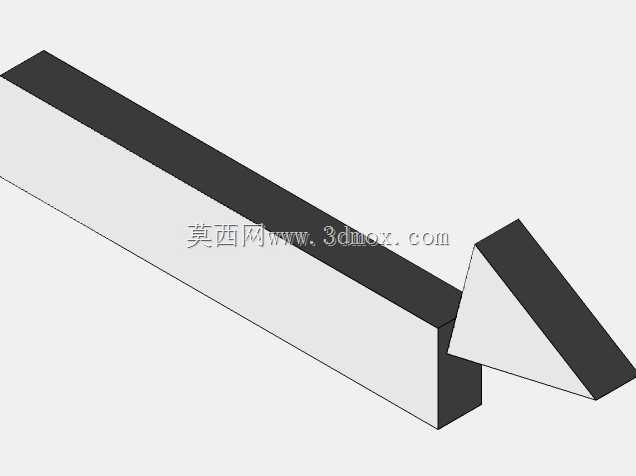

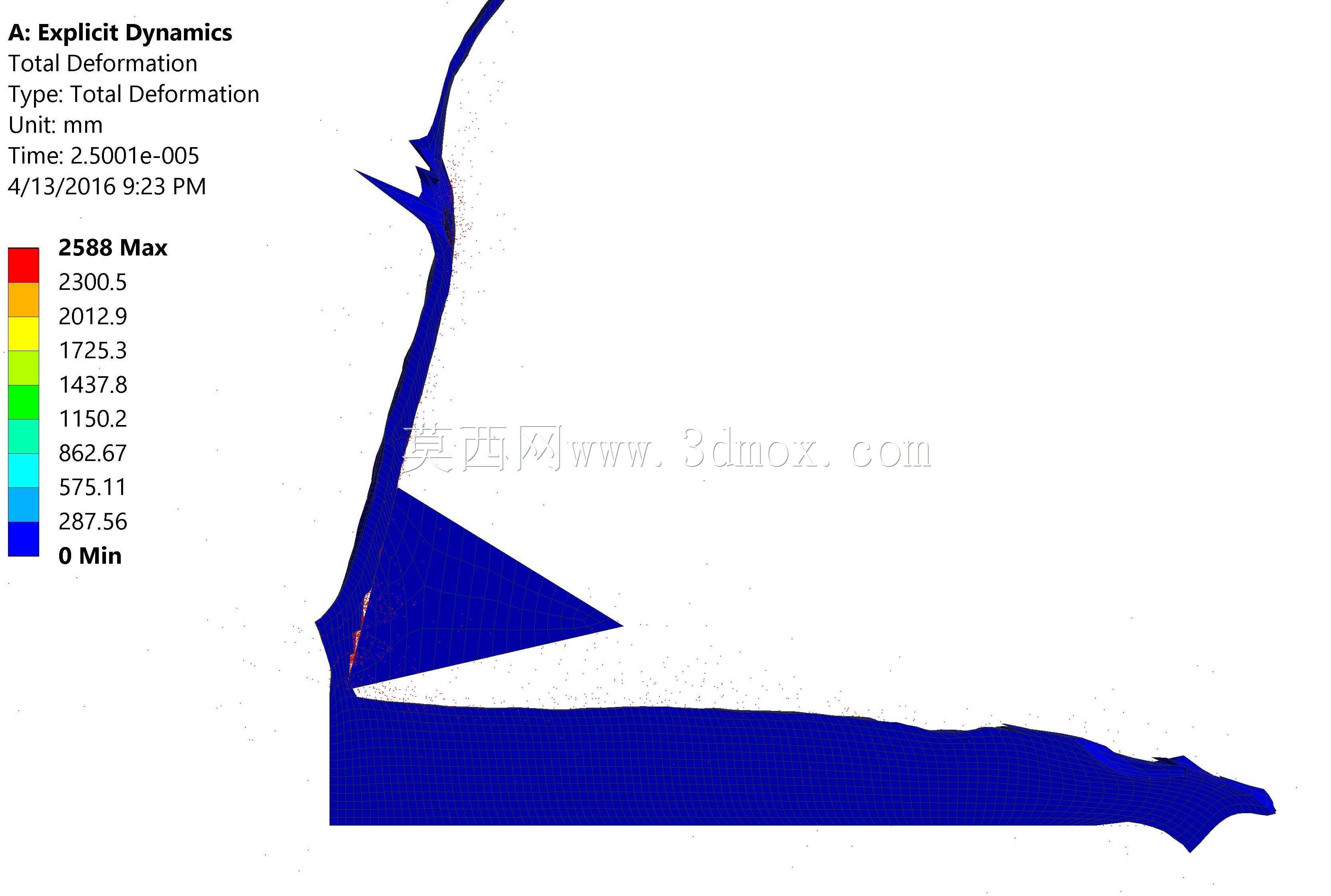

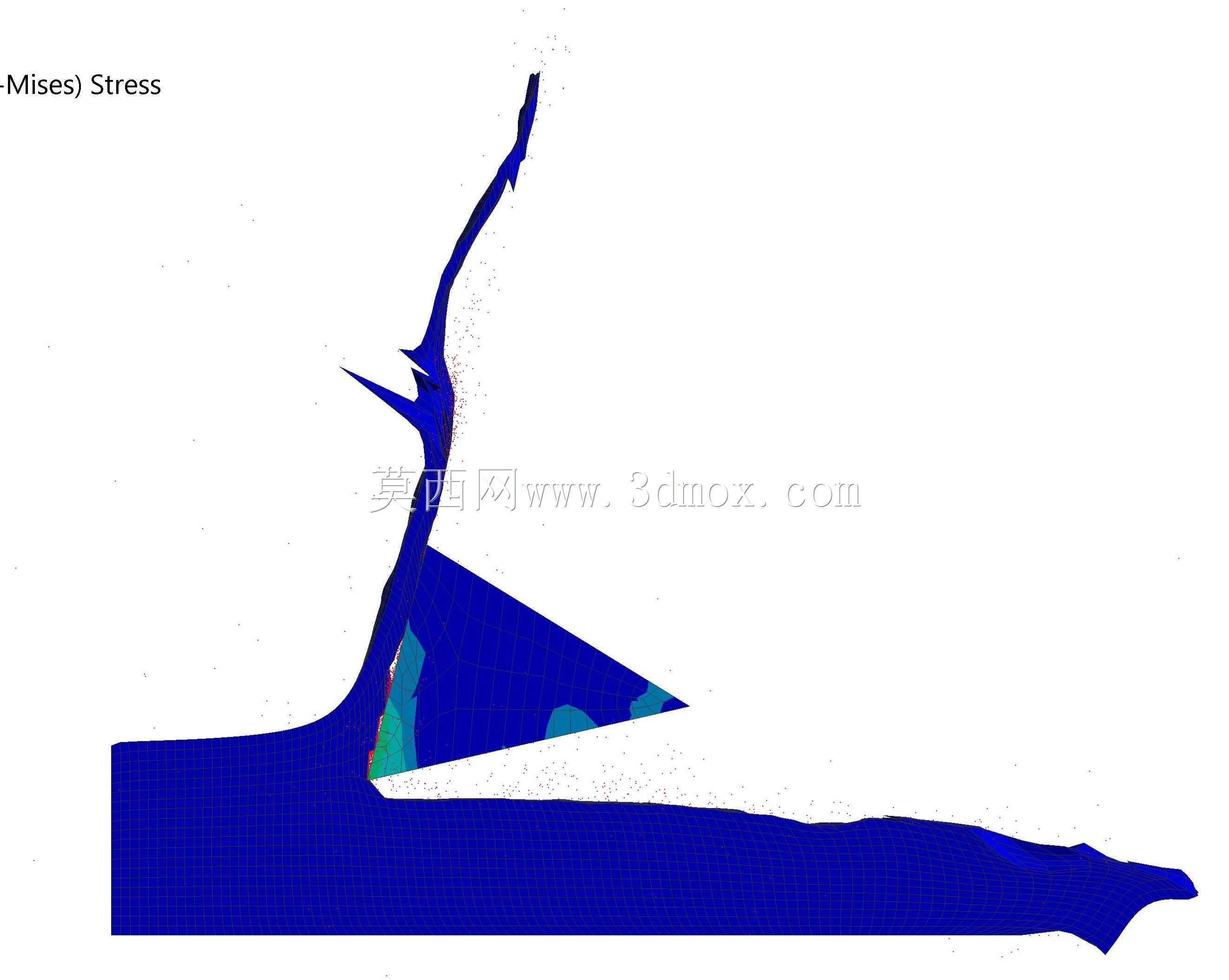

在金属切削加工的实际生产场景中,车削是占比最高的机加工工序之一,从轴类零件的外圆粗精加工、端面车削到内孔成型、螺纹切削,各类回转体零件的尺寸精度与表面质量控制,都离不开对车削过程力学行为的精准把控。很多一线加工人员在调试切削参数时,往往依靠经验选择进给量、切削深度与主轴转速,遇到难加工材料时容易出现打刀、工件变形超差、切屑缠绕划伤已加工表面等问题,本质上是对切削过程中刀具与工件接触区域的变形规律、应力分布缺乏直观的量化认知。这个仿真分析模型聚焦车削过程中刀具切入工件后的材料变形行为,还原了切削刃接触工件表层后,材料发生剪切滑移、逐渐形成切屑并与基体分离的完整过程,能清晰呈现不同切削阶段工件与切屑的变形量分布差异。从模型呈现的变形云图可以看到,切削刃直接接触的第一变形区是应力与变形最集中的区域,材料在这里发生剧烈的塑性剪切滑移,变形量沿切屑流出方向逐渐衰减,而刀具后刀面与已加工表面接触的第三变形区,也存在明显的表层材料挤压变形,这部分变形直接决定了工件加工后的表面残余应力与冷作硬化程度,是影响零件后续使用疲劳强度的关键因素。在实际工艺设计中,这类仿真结果可以直接指导刀具几何角度的优化,比如前角大小会直接影响第一变形区的剪切角,增大前角能减小剪切变形量、降低切削力,但前角过大会削弱刀刃强度,通过仿真可以量化不同前角下的变形与应力峰值,找到强度与切削效率的平衡点;同时刃口倒棱的参数设计也能通过这类仿真验证,倒棱过大容易增大挤压变形导致表面质量下降,倒棱过小则无法起到强化刃口的作用。模型还原的切屑成型过程,也能帮助判断切屑的卷曲形态与流出方向,在加工细长轴、薄壁套这类刚性较差的零件时,切削力带来的工件让刀变形是影响尺寸精度的核心问题,通过仿真获取不同切削参数下的径向切削力变化规律,可以匹配对应的跟刀架支撑力、顶尖顶紧力参数,避免加工后出现锥度、腰鼓形等形状误差。针对不同的工件材料,比如45钢调质处理、铝合金、钛合金这类切削特性差异极大的材料,模型可以调整对应的材料本构参数,模拟不同材料在切削过程中的变形差异,比如钛合金导热性差,切削区域热量不易散出,材料热软化效应明显,变形集中区域更靠近切削刃,对应的刀具磨损速度更快,通过仿真可以提前预判磨损高发区域,选择更合适的刀具涂层与冷却方案。在生产线的工艺调试阶段,这类仿真分析能减少大量的试切次数,传统工艺调试需要反复试切测量尺寸、观察切屑形态、检查刀具磨损,不仅浪费原材料与加工工时,试切过程中的打刀问题还可能带来安全隐患,通过仿真提前预判不同参数下的切削状态,可以快速筛选出合理的参数区间,再结合少量试切就能确定最优工艺方案。模型呈现的变形分布边界,也能为工装夹具的设计提供参考,比如加工长轴类零件时,根据切削力的作用位置与大小,确定夹具的夹紧点位置与夹紧力大小,避免夹紧力过大导致工件装夹变形,或者夹紧力不足导致切削过程中工件窜动。另外在刀具的结构优化中,通过观察切屑与刀具前刀面的接触变形区域,可以优化断屑槽的形状与位置,让切屑能够按照预期的形态折断排出,避免长切屑缠绕工件或刀具,影响加工连续性与操作安全。对于职业院校的机加工教学场景,这类直观的变形仿真模型也能帮助学员快速理解金属切削的基本原理,打破传统教学中只能依靠文字描述、示意图讲解的局限,让学员清晰看到三个变形区的实际位置与变形规律,更快建立起对切削过程的具象认知,缩短从理论学习到实际操作的适应周期。
