可调式管钳SolidWorks三维设计模型

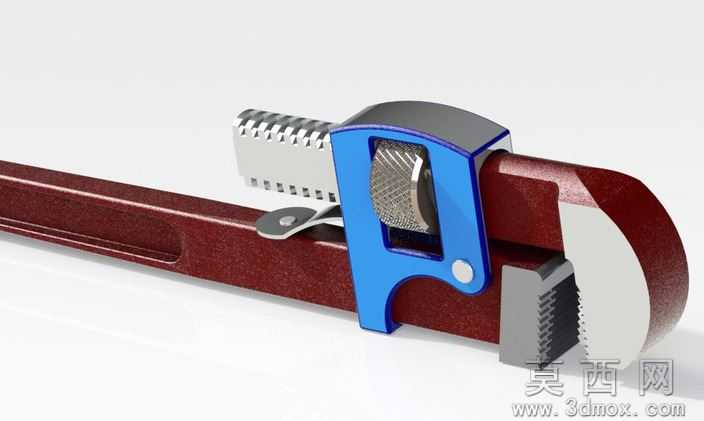

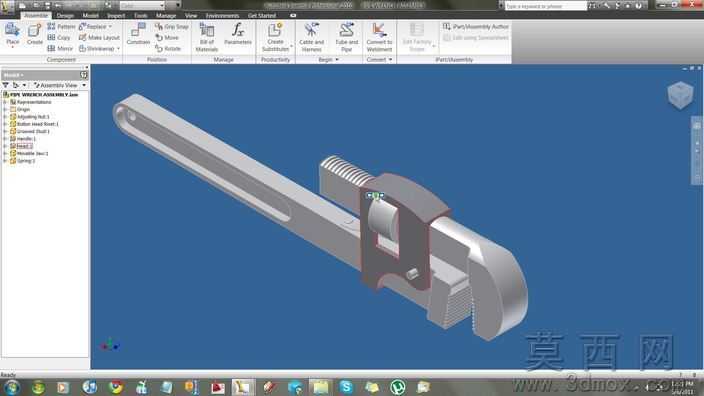

本模型为可调式管钳的完整三维设计成果，建模阶段以实际管钳的功能尺寸为基准，首先绘制固定钳身的轮廓草图，通过拉伸、切除等基础特征构建钳身的主体基体，预留出活动钳块的装配滑槽与调节螺杆的安装位；随后依次完成活动钳块、调节螺杆、钳柄、调节螺母等独立零件的建模，每个零件均严格按照实物的配合公差设定尺寸参数，确保零件间的装配间隙符合实际使用要求，完成全部零件建模后通过装配体环境添加同轴、面重合、螺旋配合等约束关系，还原管钳的真实装配逻辑，还添加了活动钳块沿滑槽滑动、螺杆旋转带动钳块开合的运动仿真配置，可直观演示管钳的调节过程。参数设计层面，模型将钳口最大开合度、钳身总长度、螺杆螺距等核心尺寸设置为全局变量，使用者可根据不同管径的夹持需求快速修改参数，生成对应规格的管钳模型，无需重新绘制特征，大幅提升了模型的复用性。渲染材质部分，固定钳身与活动钳块采用高碳钢材质参数，设置了金属磨砂质感的表面纹理与低粗糙度的金属反光效果，调节螺杆添加了镀锌层的亮面金属材质，钳身的调节套部分采用红色哑光塑料材质，搭配深灰色的中性展示背景，通过三点布光方案突出模型的结构轮廓与材质质感，渲染效果清晰展现各部件的形态细节。结构原理上，该模型完整还原了管钳的工作机制，通过旋转带齿的调节螺杆，带动与螺杆啮合的活动钳块沿固定钳身的滑槽线性移动，实现钳口开合尺寸的调节，钳口部位设计有锯齿状咬合齿，可在夹持管件时增大摩擦力，避免管件打滑，钳身的杠杆结构可让使用者施加较小的握力即可在钳口处产生较大的夹持力矩，满足管道安装、五金维修场景下的管件拧动需求。软件兼容方面，模型原生基于SolidWorks2009版本搭建，同时导出了STL通用3D打印格式与Autodesk Inventor可识别的中间格式，可适配多数主流三维设计软件打开编辑，STL格式也可直接导入切片软件用于3D打印实物样件。研发教学应用层面，该模型可作为五金工具设计课程的教学案例，帮助学习者理解螺纹调节机构、杠杆增力结构的设计思路，也可作为五金工具研发环节的方案验证模型，用于检验管钳开合行程、结构强度的设计合理性，还可用于维修培训场景中，帮助学员快速理解管钳的内部构造与正确使用方式。
