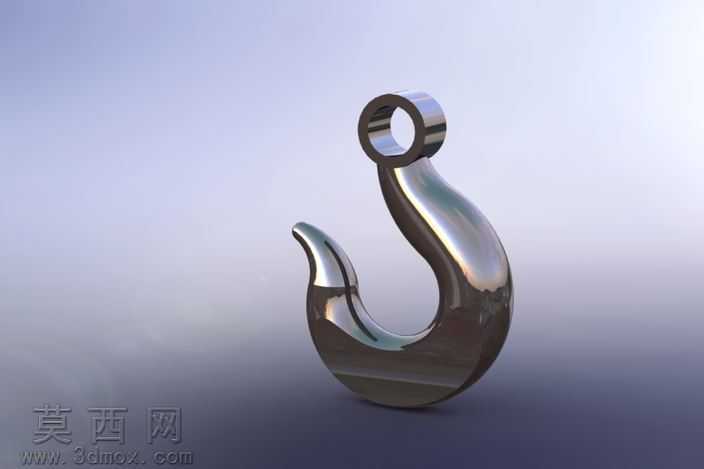

起重机吊钩三维结构设计模型

本模型为起重机吊钩的三维设计成果，建模阶段依托三维参数化设计思路，首先对吊钩的整体受力结构进行拆解，将模型划分为顶部吊环、过渡连接段、钩身弯曲段、钩尖防脱段四个核心结构模块，通过草图绘制精准勾勒各段的轮廓曲线，严格遵循起重机械吊具的力学设计规范，对钩身的弯曲曲率、过渡圆角半径进行参数化设定，避免应力集中的结构缺陷。建模过程中采用实体拉伸、扫掠、放样等特征命令完成基础实体构建，对吊环的内孔与外圆的同轴度、钩身截面的渐变过渡进行几何约束校验，确保各部分结构尺寸符合起重作业的载荷传递逻辑。材质设置阶段选用高强度合金结构钢作为基础材质，在材质编辑器中调整金属粗糙度、反射率参数，还原锻造吊钩的金属质感，渲染阶段采用环境光加定向补光的布光方案，突出吊钩曲面的流畅过渡与金属表面的光泽质感，通过高分辨率渲染输出呈现模型的真实外观效果。结构设计上充分考虑吊钩实际使用场景，顶部吊环的孔径尺寸适配常规起重机起升机构的滑轮组连接轴径，钩身的开口尺寸满足不同规格吊索具的挂接需求，钩尖位置预留了防脱挡板的安装结构位，整体模型无多余几何特征，各曲面之间实现G2连续过渡，既保证了模型的视觉美观度，也为后续的有限元受力分析、工程图纸导出提供了精准的三维模型基础。设计过程中反复校核钩身危险截面的尺寸比例，确保模型结构符合起重吊具的安全设计要求，整体建模逻辑清晰，特征树层级分明，可直接用于机械设计教学、起重设备结构展示等场景。
