通用起重作业吊钩组件三维结构设计

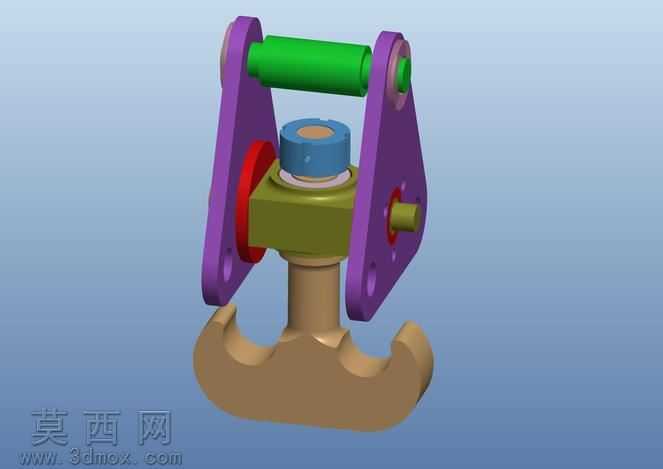

本作品为起重作业核心承载部件吊钩的三维参数化建模成果，建模过程严格遵循起重机械设计规范与实际吊钩总成的装配逻辑，完整还原了吊钩从上部连接结构到下部钩体的全部组成构件。建模阶段先完成各零件的独立结构绘制：上部的连接横梁采用圆柱回转体结构建模，匹配两侧夹板的铰接安装孔位，保证横梁可在夹板间实现灵活转动，适配吊装过程中的角度偏移需求；两侧的承重夹板采用带圆弧过渡的异形板件结构建模，精准绘制出上下两处铰接孔的位置与公差配合尺寸，孔位边缘做倒角处理消除应力集中风险，夹板外侧的限位凸台结构也完整还原，用于限制横梁与中部连接体的轴向窜动。中部的连接组件依次完成推力轴承座、锁紧螺母、连接销轴的建模：轴承座采用六方主体加中心通孔的结构，表面做平整化处理模拟金属机加工质感，锁紧螺母匹配轴承座上部的外螺纹尺寸，保证装配时的螺纹配合逻辑准确，横向穿入的连接销轴用于锁定钩体与中部连接体的相对位置，销轴端部的限位挡圈结构也做了精细化建模。下部的钩体采用锻造吊钩的标准曲面轮廓建模，钩尖处做防脱挡边的结构预留，钩身的圆弧曲率完全符合起重吊钩的承载力学设计要求，避免应力集中导致的结构失效。材质与渲染阶段根据不同零件的功能属性分配对应材质：上部横梁与连接销轴采用合金结构钢材质，渲染出调质处理后的金属哑光质感；两侧承重夹板采用高强度钢板材质，表面做氧化处理的深紫色质感区分；中部轴承座与螺母采用铜合金与碳钢搭配的材质表现，还原实际部件的耐磨与承重属性；下部钩体采用锻造合金钢材质，渲染出锻件的棕褐色金属质感，各零件的接触面做轻微的光泽差异处理，突出装配层次。整体装配过程严格按照实际吊钩的装配顺序完成约束添加，保证各活动部件的运动自由度符合真实工况：上部横梁可绕铰接轴转动，中部轴承可实现钩体的水平回转，钩体可在额定角度范围内摆动，完整复现了起重吊钩在实际吊装作业中的活动特性，模型各零件间无干涉、无错位，结构逻辑清晰，可用于起重机械的结构教学、吊装方案演示以及相关部件的设计参考。
