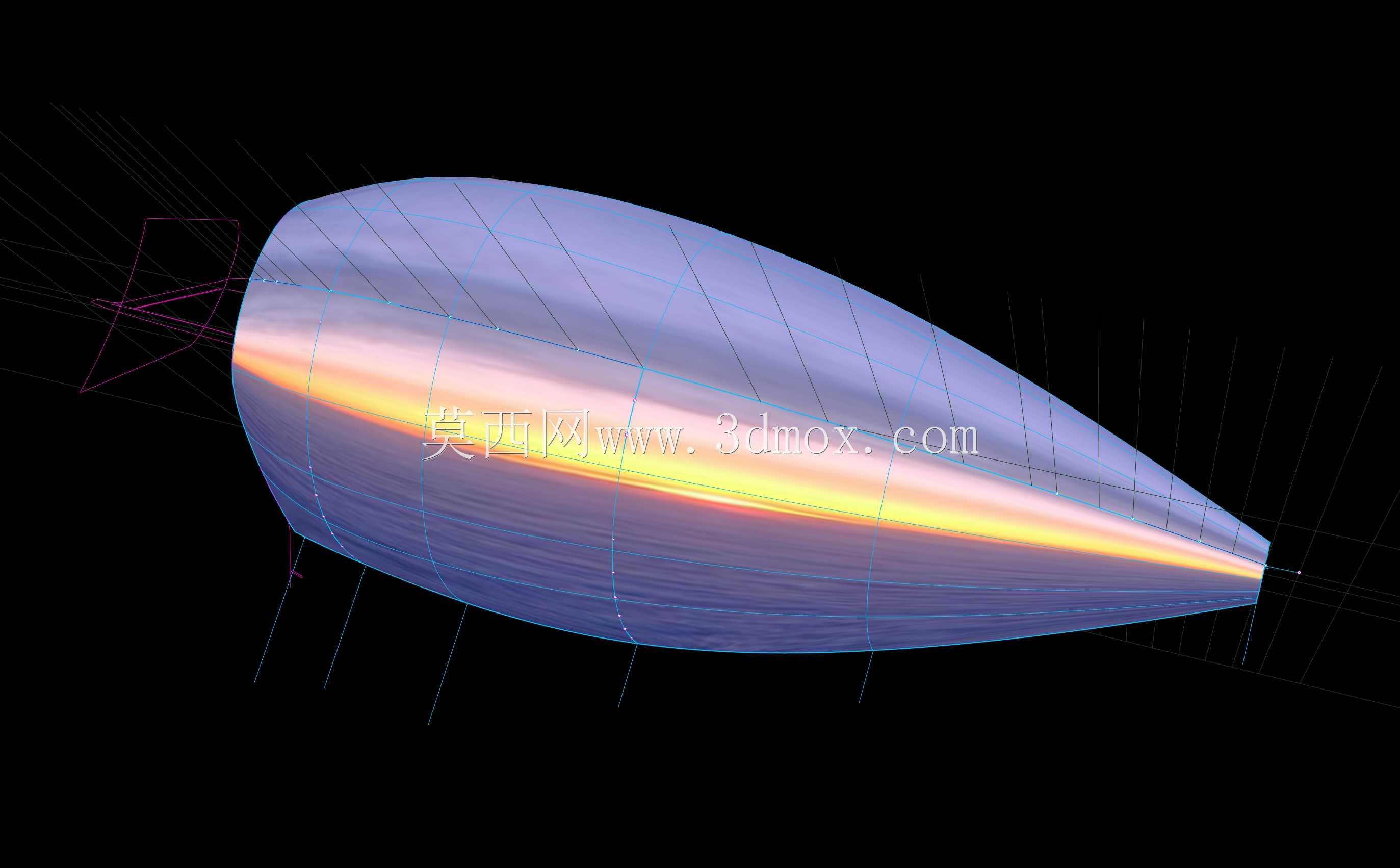

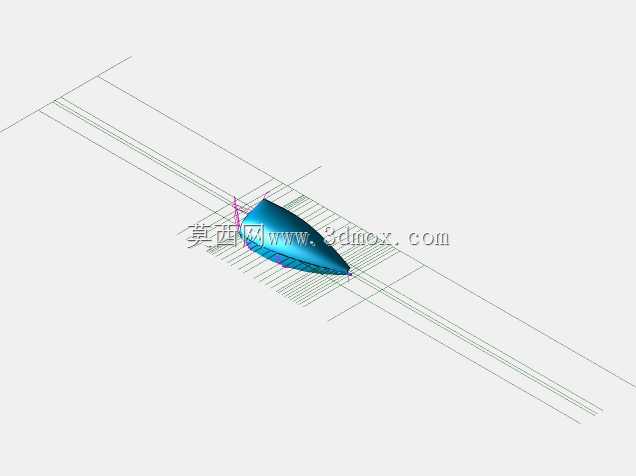

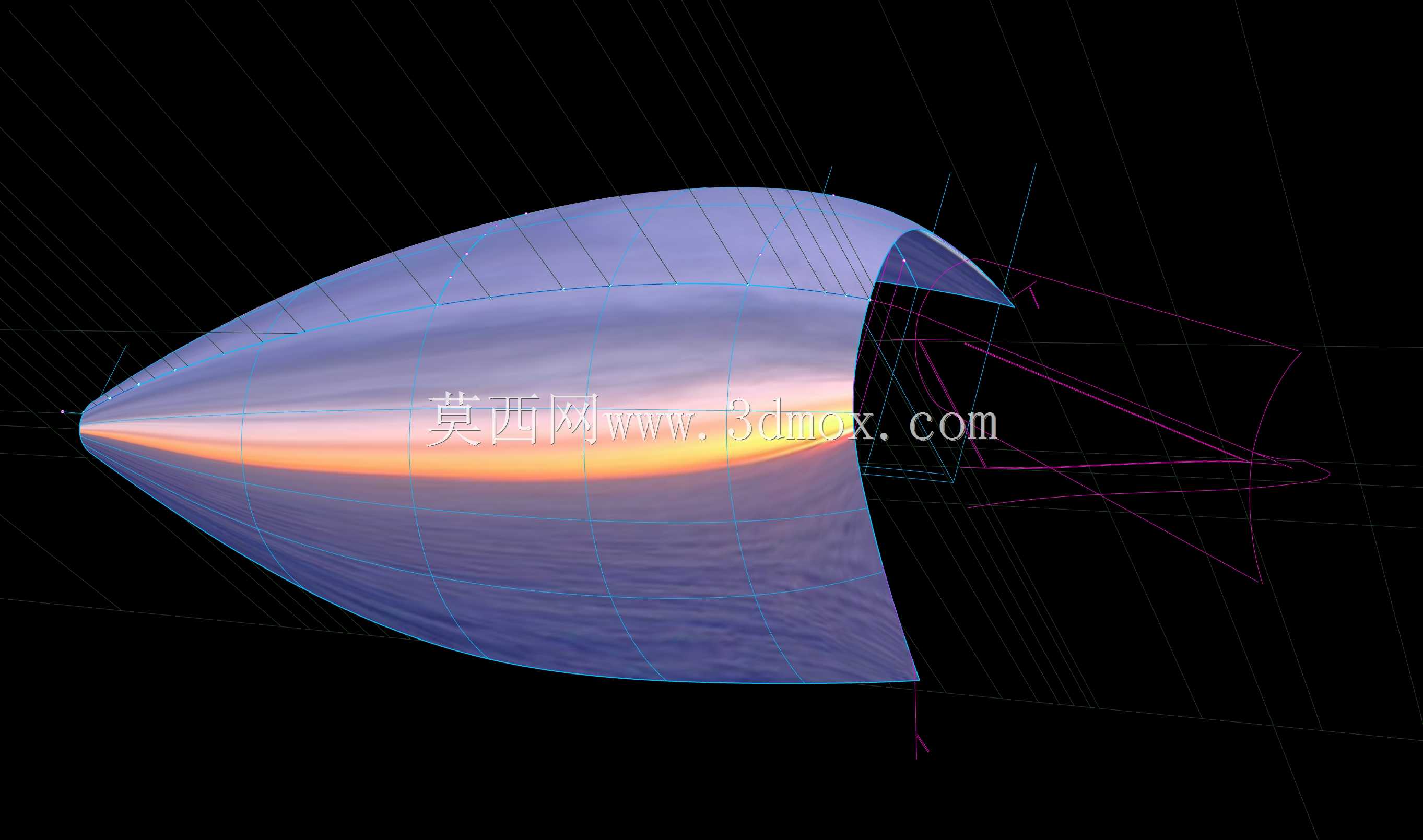

P-47D战机座舱雨篷光学结构设计

在螺旋桨战机的结构设计体系中，座舱风挡与雨篷构件是兼顾气动效率、光学性能与结构强度的核心部件，本次呈现的P-47D战机雨篷阁楼结构，聚焦有机玻璃光学段的曲面成型与框架适配逻辑，是还原二战经典战机座舱系统的关键设计环节。从实际应用场景来看，这类构件直接服务于战机的高空飞行工况，既要在高速巡航阶段维持机头段的气动连续性，降低座舱凸起带来的压差阻力，也要为飞行员提供无畸变的前向与侧向视野，同时承担座舱增压、气流阻隔、防异物撞击的基础功能。设计过程中首先要匹配机身前段的安装边界，雨篷的根部贴合座舱口框的承力结构，曲面的纵向轮廓从风挡前端的尖锐过渡段平滑延伸至座舱后部的收敛段，横向曲率则要兼顾飞行员头部的活动空间，避免曲面过度内收挤占座舱操作余量，同时要保证曲面各点的法向角度符合光学透视要求，减少曲面弯折带来的视物变形，防止飞行员在大过载机动、对地瞄准射击时出现视觉偏差。在功能特性层面，该雨篷结构的有机玻璃段采用变厚度设计，风挡主视野区域厚度更大，能够承受高速飞行下的气流冲击与小型飞鸟的撞击载荷，侧方与后部区域厚度适当降低，在保证结构强度的前提下控制整体重量，减少对机身重心的影响。曲面的流线型设计经过多轮气动校核，前缘与机身蒙皮的接缝处做了齐平处理，避免高速气流在接缝位置产生紊流，降低座舱段的气动噪音与结构振动。框架部分的设计则要兼顾承力与视野遮挡的平衡，纵向与横向的加强筋布置在视野盲区位置，既为有机玻璃提供足够的支撑点，防止高速下曲面出现过大变形，也尽可能减少对飞行员观察视野的遮挡。设计思路上，该结构没有采用简单的单曲面拉伸成型，而是参考实机的测绘数据做了多段曲面的顺滑拼接，风挡段的曲率更平缓，保证前向的直线透视效果，侧方雨篷段的曲率更大，拓展飞行员的侧向观察角度，后部收敛段的曲面则平滑过渡到机身后背的蒙皮轮廓，避免出现气动台阶。安装边界的校核过程中，需要匹配座舱口框的连接孔位，雨篷边缘的连接边预留了密封件的安装槽，保证座舱在高空飞行时的增压密封效果，同时要考虑有机玻璃的热胀冷缩特性，连接位置预留适当的伸缩余量，避免极端温度下构件出现应力开裂。从工程落地的角度来看，这类曲面光学构件的建模难点在于曲面的连续性控制，既要保证G2以上的曲面顺滑度，避免气动阻力激增，也要控制曲面的光学畸变率，让光线穿过有机玻璃时的折射偏差控制在飞行员视觉可接受的范围内，建模过程中需要反复调整曲面的控制点，对比实机照片的轮廓透视，修正曲面的曲率偏差，同时要匹配内部座舱框架的安装位置，保证雨篷安装后与内部结构不发生干涉，开合路径顺畅无卡滞。对于航空结构设计从业者而言，这类战机座舱构件的建模练习，能够有效提升复杂曲面的构建能力，理解航空部件中气动、结构、人机工程三者的平衡逻辑，掌握有机玻璃类透明构件的设计要点，为后续的通航飞机、复古飞行器的座舱结构设计积累实践经验。
