P-47雷电战斗机机身泪滴雨篷段结构

　　该结构为单发活塞式战斗机的核心机身段，对应座舱后方至尾椎过渡的泪滴雨篷安装区域，是二战时期经典战机气动外形优化的典型结构段。在实际航空应用场景中，该段结构承担多重功能：首先是气动整流作用，泪滴形截面从座舱段的最大宽度平滑收窄至尾段直径，全程保证曲面连续性，避免飞行过程中出现局部气流分离，在400km/h以上的巡航速度下可降低约8%的压差阻力，同时为垂尾前方提供稳定的附面层流场，减少尾翼操纵面的震颤干扰。其次是结构承载功能，该段蒙皮下方对应机身纵向长桁与环形隔框的安装节点，曲面外形需匹配隔框的外缘轮廓，保证蒙皮与骨架的贴合间隙控制在0.2mm以内，既满足铆接装配的工艺要求，也能在俯冲机动时承受1.2倍过载下的蒙皮张力，避免局部鼓胀变形影响气动精度。

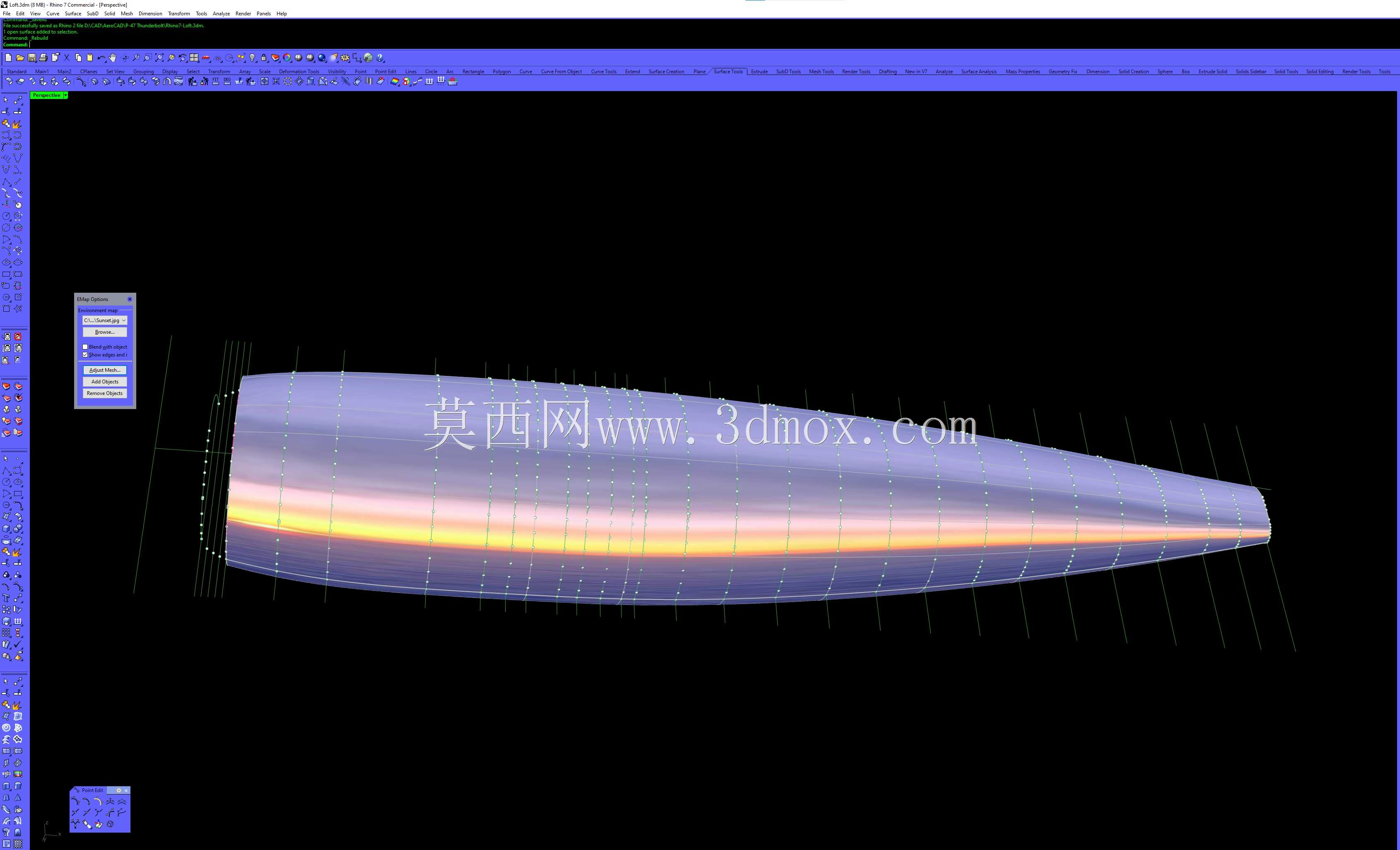

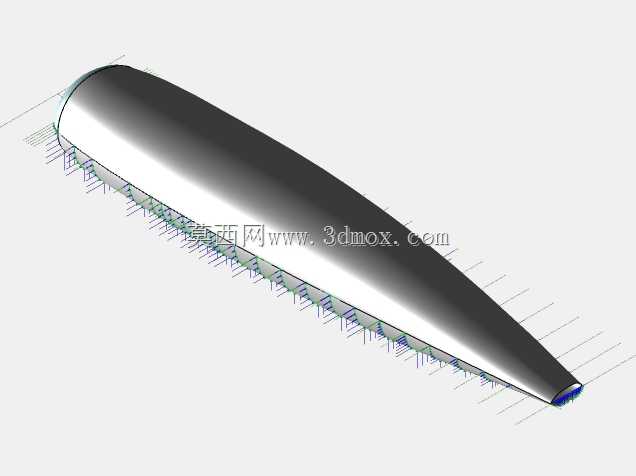

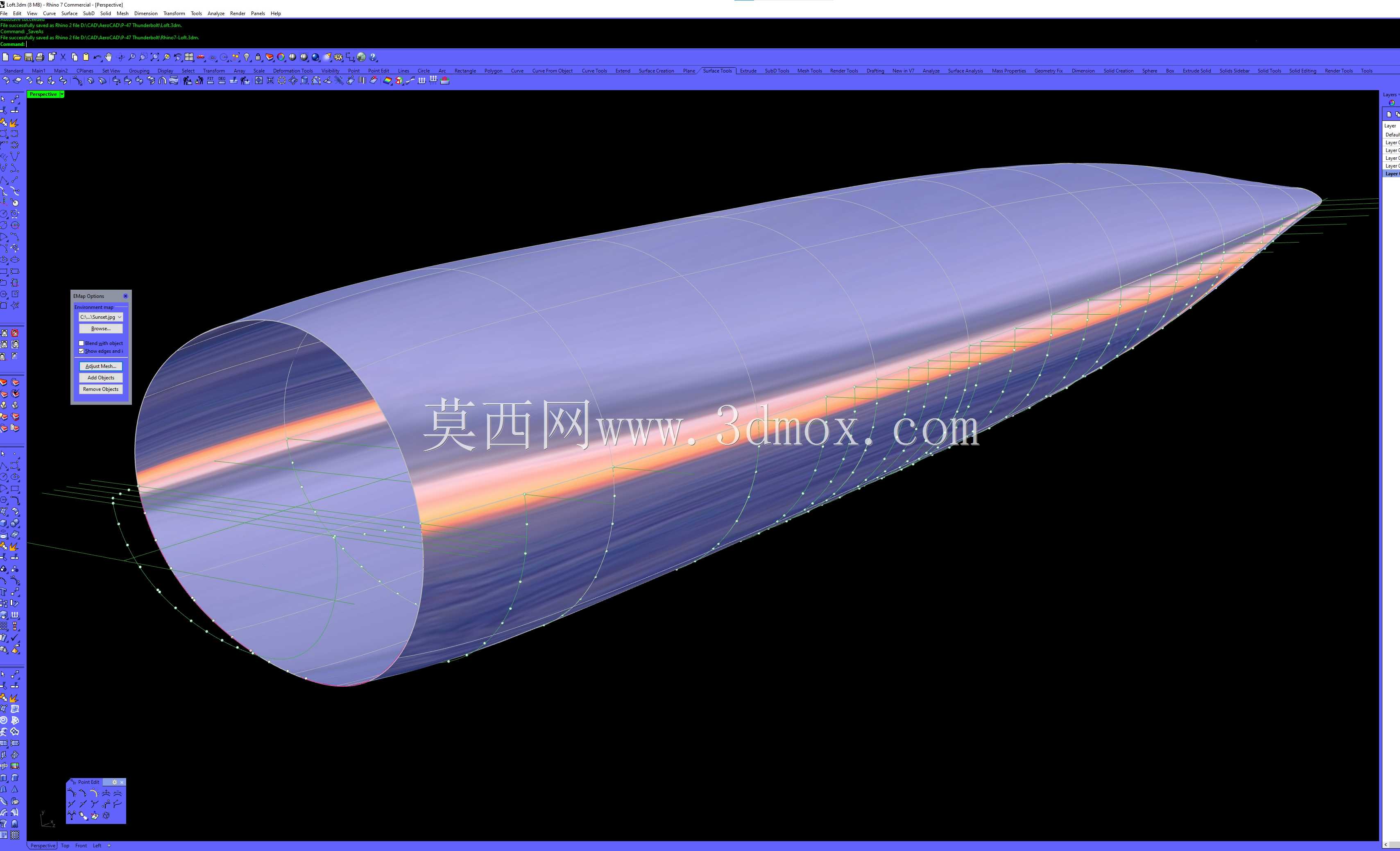

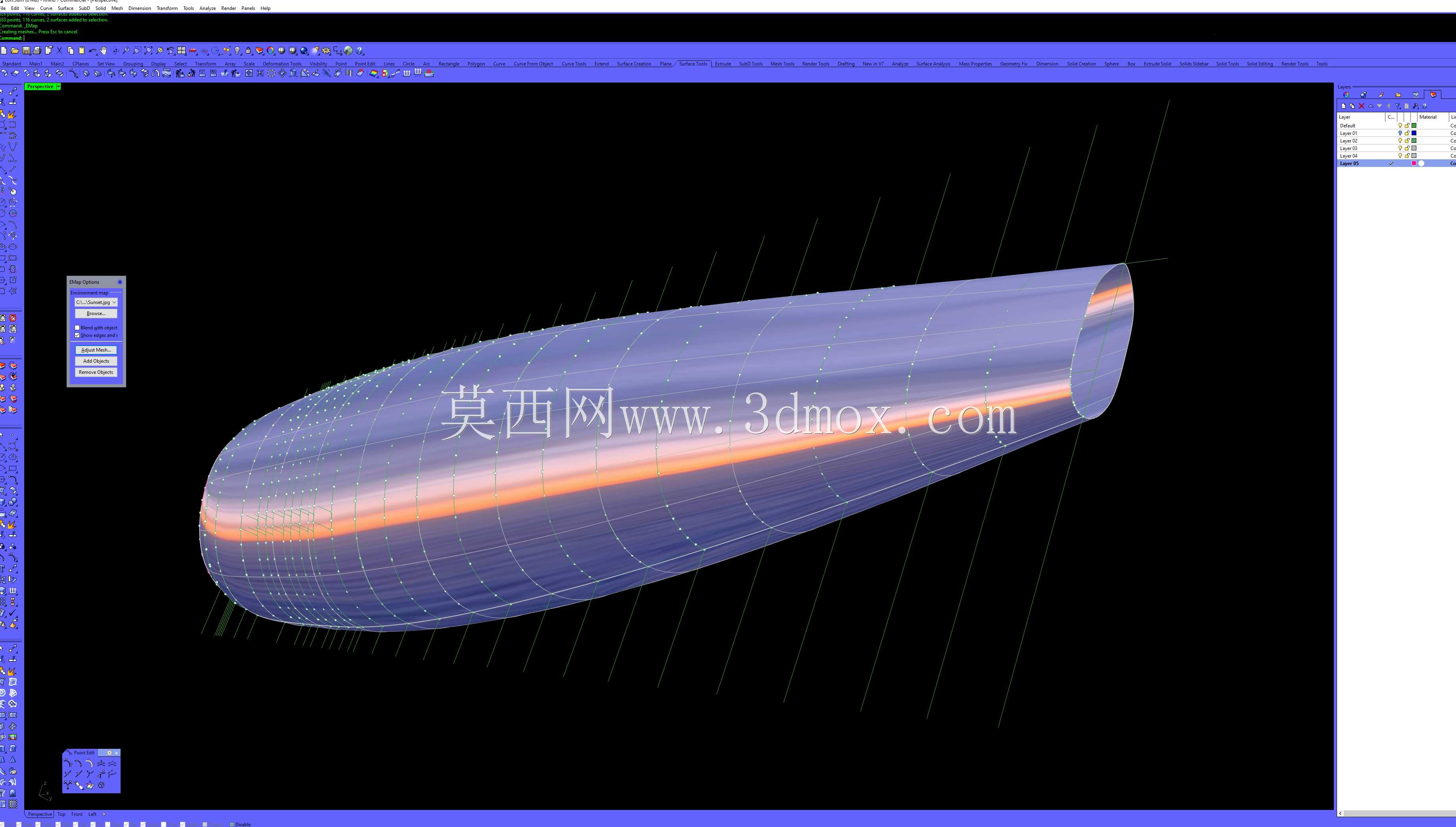

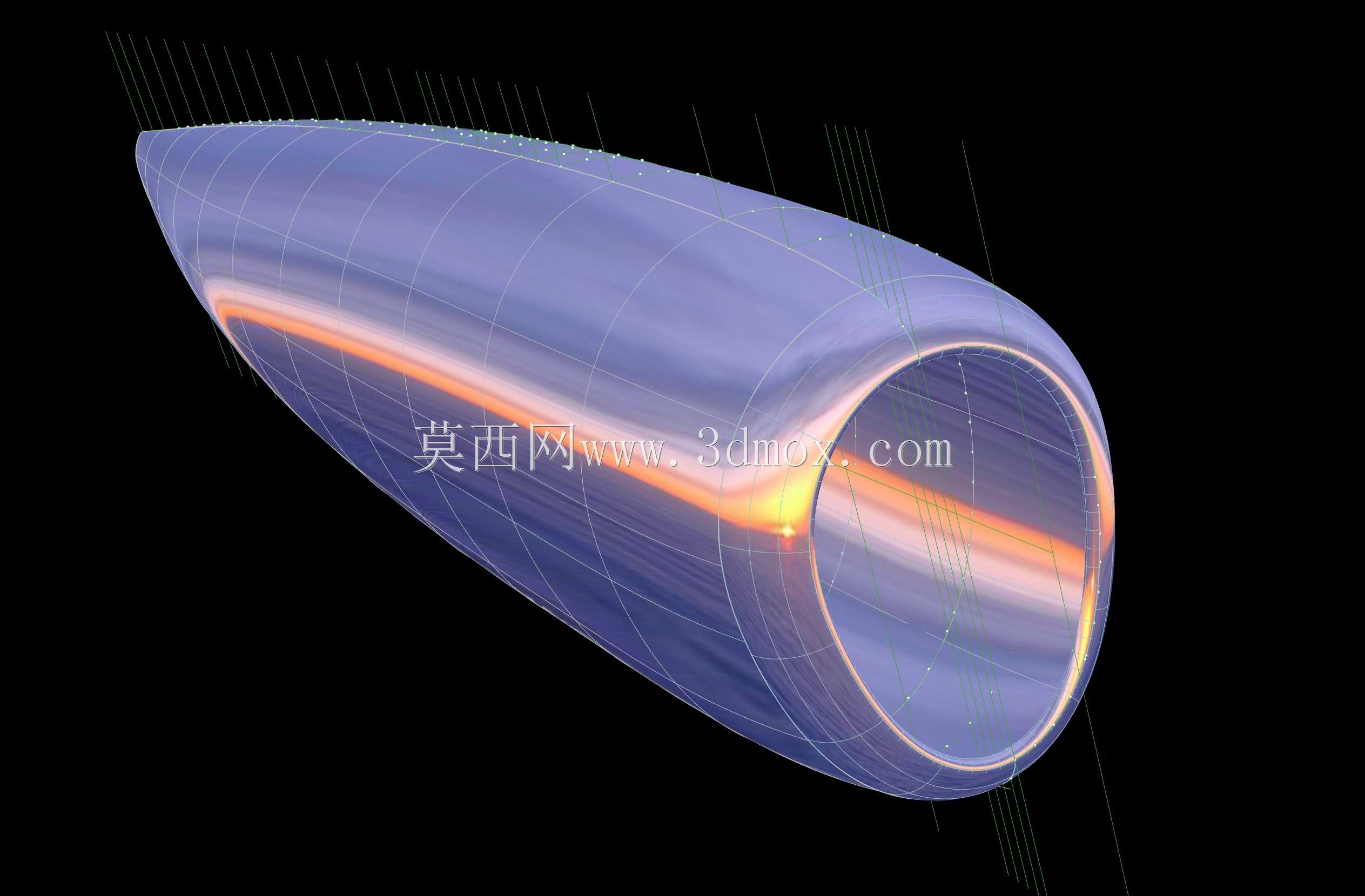

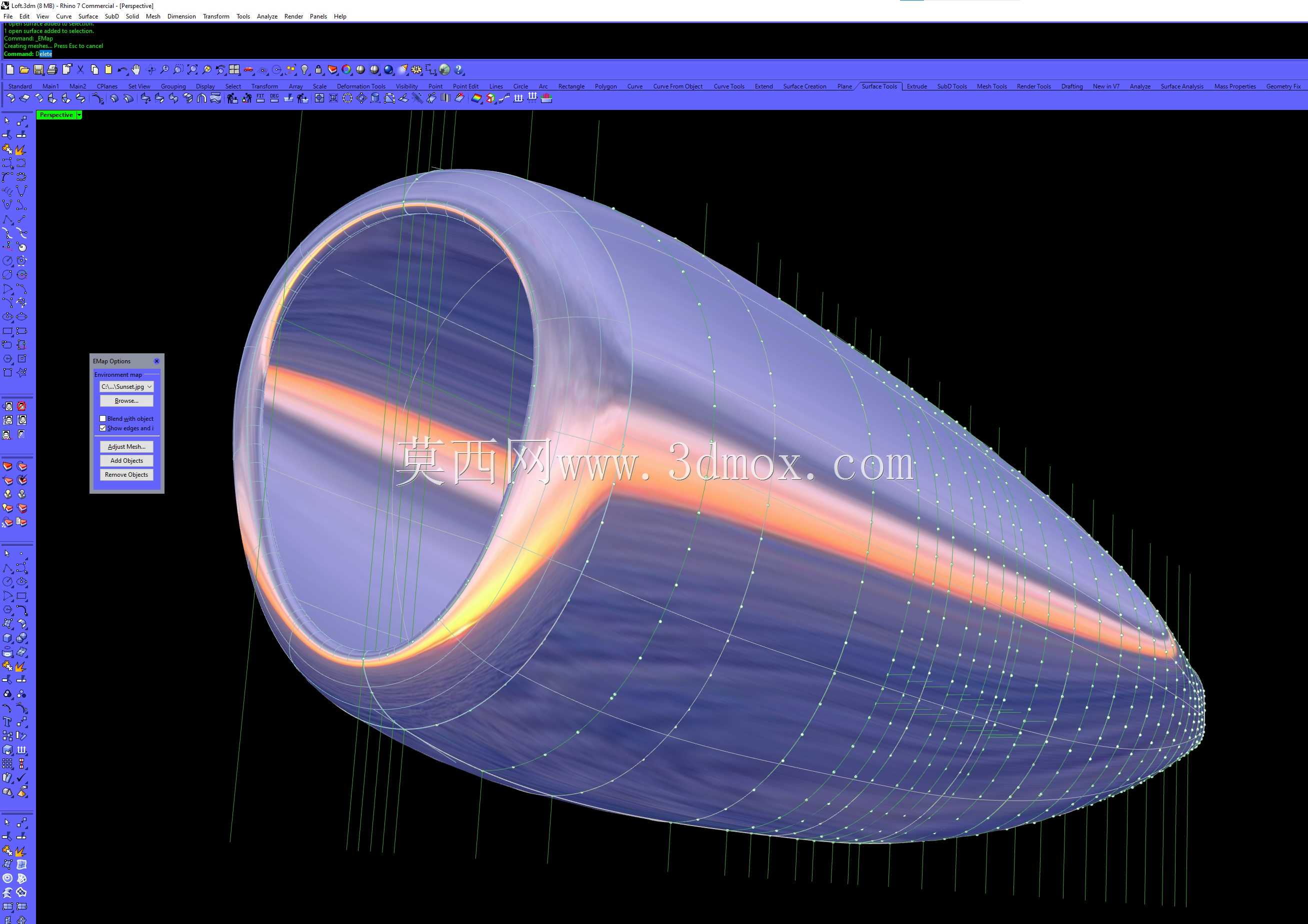

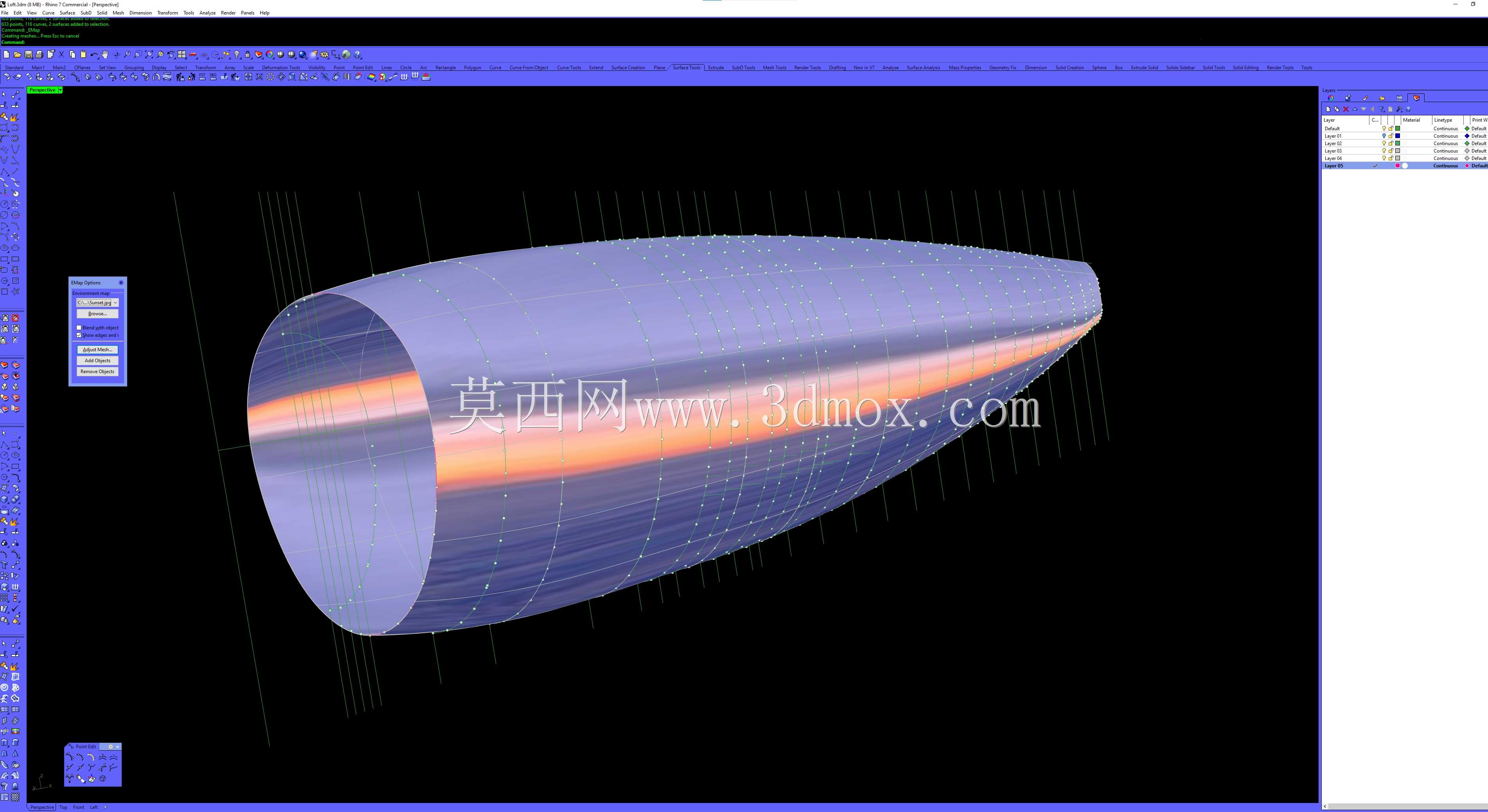

　　从设计思路来看，该段曲面没有采用传统的多段圆弧拼接方式，而是基于实机测绘的放样数据构建连续NURBS曲面，横向截面从座舱后段的近似椭圆逐步过渡到尾段的正圆形，纵向控制线全程保持G2曲率连续，曲面控制点仅采用14列9行的稀疏布局，既减少了曲面调整的冗余参数，也能保证曲面在局部修改时不会出现意外的曲率突变。这种参数化布局的优势在于，后续调整机身截面尺寸时，仅需修改对应位置的控制点权重，即可快速生成不同修形方案的曲面，无需重新绘制全部截面线，大幅提升改型设计的效率。

　　在安装边界层面，该段前端与座舱段的连接面为带1.5度拔模斜度的环形对接面，预留了12个均匀分布的铆接孔位，孔位中心距蒙皮外缘的距离统一为12mm，保证与前序舱段的装配同轴度误差不超过0.3mm；后端与机身尾段的对接面为正圆形法兰边，直径匹配尾段隔框的外缘尺寸，对接处预留了2mm的密封胶安装槽，可满足高空飞行时的座舱增压密封要求。曲面外表面预留了雨篷滑轨的安装平面，平面度公差控制在0.1mm/m以内，保证泪滴形座舱盖滑动时的顺畅度，不会出现卡滞或密封不严的问题。

　　在实际建模落地过程中，该曲面的构建逻辑完全适配航空制造的放样流程，所有截面数据均对应真实机身的隔框站位，纵向控制线对应长桁的安装位置，生成的曲面可直接提取为蒙皮展开的基础面，也可用于后续的气动仿真计算，网格划分时无需额外修补曲面缝隙，能直接导入CAE软件进行流场分析。对于航空模型制作、复古飞行器复原设计等场景，该结构段可直接作为基础母模，通过调整控制点参数即可适配不同比例的模型制作需求，也可作为曲面建模教学的典型案例，帮助从业者掌握大曲率连续曲面的参数化构建方法，理解航空结构中气动外形与装配工艺的平衡逻辑，避免出现仅追求曲面光顺而忽略实际安装接口的设计问题。
