微型数码摄像机嵌入式安装固定座结构

　　在小型视觉检测设备、桌面级监控点位、便携影像采集装置的搭建过程中，微型数码摄像机的固定一直是容易被忽略却直接影响采集稳定性的环节。常规的通用支架要么体积过大挤占安装空间，要么调节结构冗余在紧凑安装场景下无法适配，很多时候需要针对特定的安装基面做定制化的固定结构设计，这款安装固定座就是针对这类紧凑场景开发的适配结构。

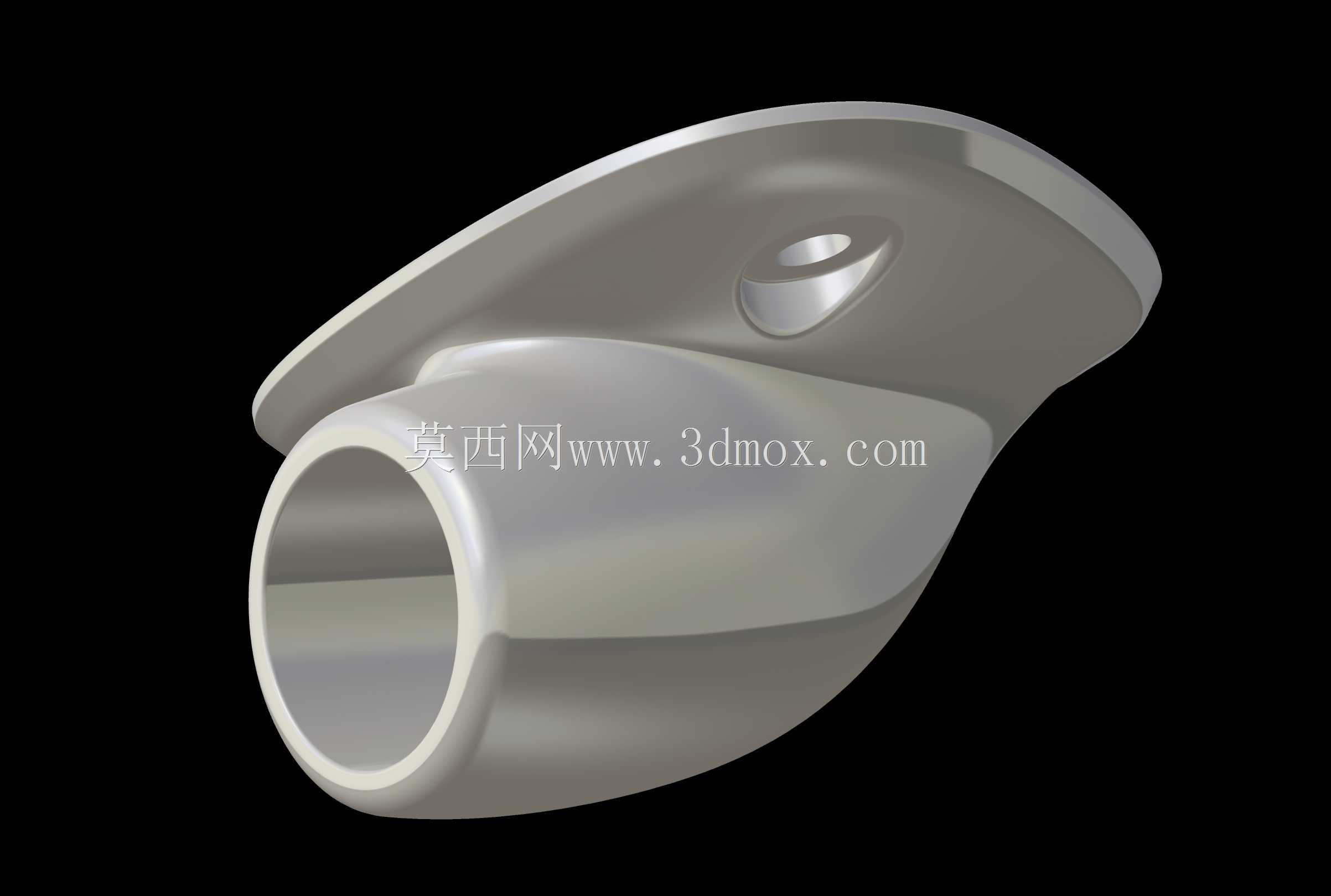

　　从实际使用场景来看，这类固定座主要适配板载式微型数码摄像机模块，这类模块本身没有预留标准安装孔位，常规的夹装结构容易遮挡镜头视角，或者在设备运行振动过程中出现偏移，导致采集画面虚焦、视角偏移。这款固定座采用一体化的包覆式设计，主体的筒状腔体刚好容纳摄像机模块的镜头端，腔体的内径匹配常规微型镜头的外径尺寸，模块装入后镜头端面与固定座前端面基本齐平，不会出现镜头被结构件遮挡的问题，同时腔体侧壁可以预留点胶槽，模块装入后通过结构胶完成周向固定，避免长期使用出现松动。

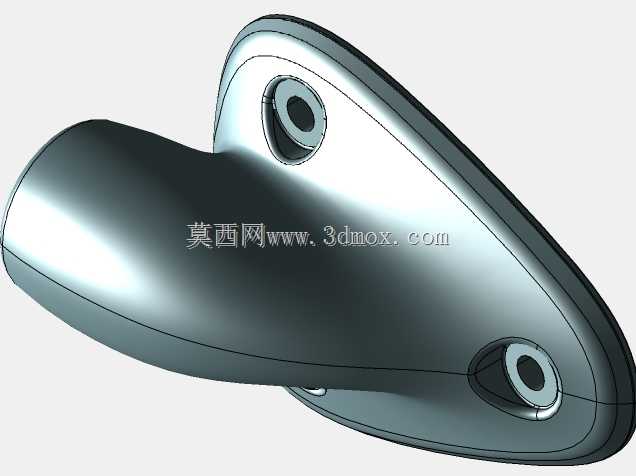

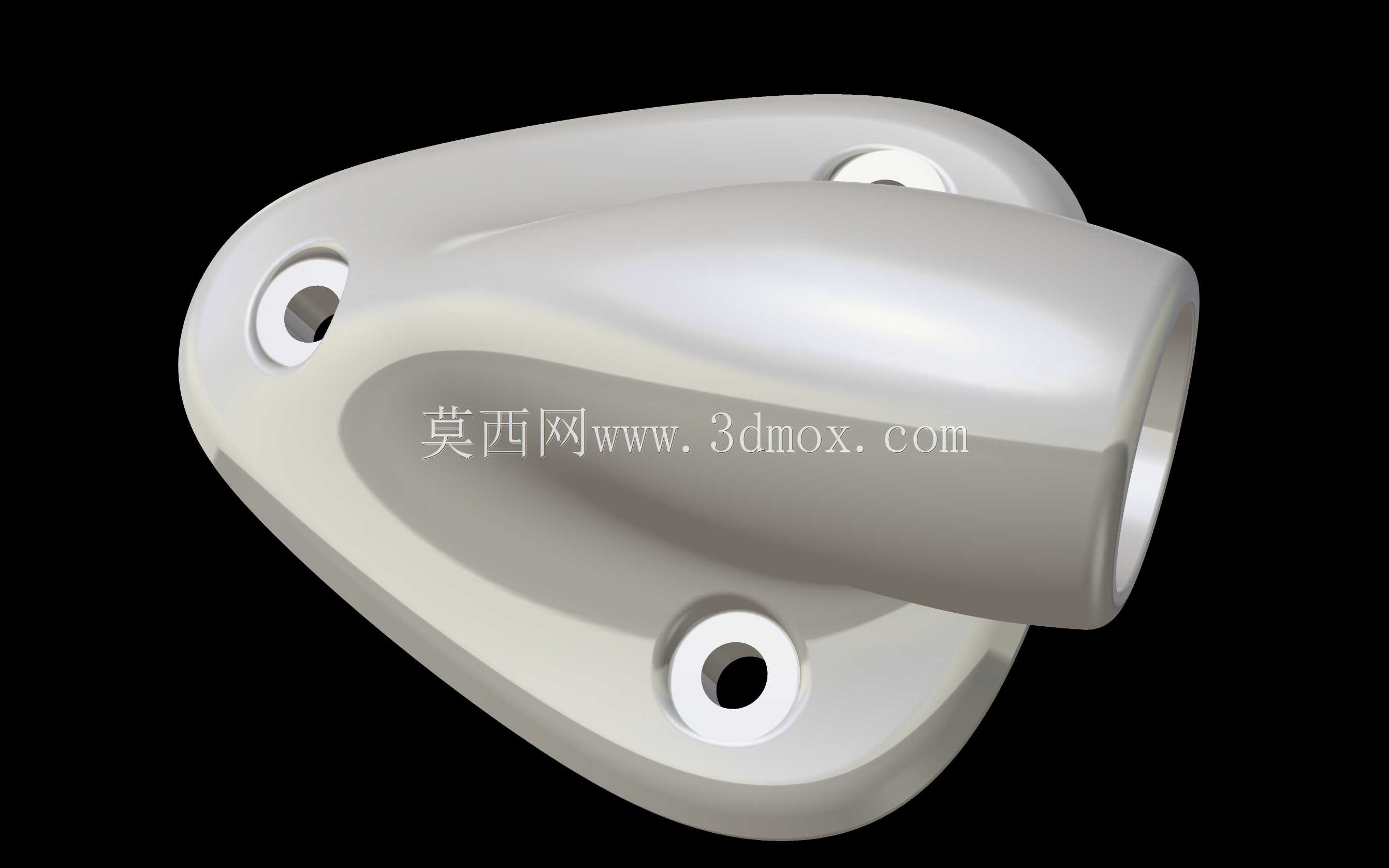

　　固定座的安装基面采用三角式的三孔安装布局，三个安装孔呈120度左右的夹角分布在基座的三个角位，这种布局相比两孔安装有更好的抗扭转性能，在设备存在小幅振动的工况下，不会因为两个安装孔的连线形成扭转轴线导致固定座偏转。每个安装孔都做了沉头设计，适配标准的十字盘头或者内六角沉头螺丝，螺丝装入后头部不会突出基座表面，保证安装基面与设备安装面完全贴合，不会出现安装间隙导致的固定座倾斜。

　　设计过程中首先要确认的是摄像机模块的实际外形尺寸，尤其是镜头段的直径、模块本体的长度，确保腔体的深度足够容纳模块，同时不会顶到模块后端的排线接口。腔体的轴线与安装基面的夹角是设计的核心参数，这个角度直接决定了摄像机安装后的视角方向，需要根据实际安装位置的采集目标位置做匹配，比如安装在设备侧壁做斜向俯拍时，夹角设置为30度到45度区间比较合适，如果是垂直安装做正下方采集，则腔体轴线与安装基面垂直即可。

　　外形方面整个固定座做了流线型的过渡处理，基座与筒状腔体之间没有尖锐的直角，一方面是减少注塑或者机加工过程中的应力集中，避免结构件在受力时出现开裂，另一方面也可以减少安装空间内的结构干涉，在紧凑的设备内部走线时，圆滑的外表面不会刮伤线材表皮。整个固定座的外轮廓尺寸控制在极小的范围内，基座的最大宽度不超过50mm，腔体的长度不超过30mm，整体占用的安装空间远小于常规的万向调节支架，非常适合在空间受限的小型设备内部使用。

　　安装边界方面，需要注意安装基面的平面度要求，因为三个安装孔的分布跨度不大，如果安装面存在明显的凹凸，螺丝锁紧后会导致固定座出现形变，挤压内部的摄像机模块，甚至导致镜头光轴偏移。安装时三个螺丝的锁紧扭矩要保持一致，避免单个螺丝锁得过紧导致基座倾斜。固定座的腔体内部可以根据需要增加薄型的橡胶缓冲垫，一方面可以吸收设备运行传递过来的振动，减少画面的抖动，另一方面也可以弥补模块外形的尺寸公差，让模块固定更加稳固。

　　从结构强度来看，整个固定座采用等壁厚设计，壁厚控制在2mm到3mm之间，不管是采用ABS注塑加工还是铝合金机加工，都有足够的结构强度，正常使用情况下不会出现形变。三个安装孔的孔位周边做了局部的加厚处理，避免螺丝锁紧时孔位出现开裂。固定座的外表面没有多余的凸起结构，安装后不会与周边的其他零部件产生干涉，在做设备内部结构排布时，只需要预留出固定座的轮廓空间，以及镜头前端的视角空间即可，不需要额外预留调节操作的空间，因为这款固定座是针对固定视角的场景设计，不需要后期反复调节角度，安装完成后即可长期保持稳定的采集视角。
