机械加工定位用V型夹持工装结构

在轴类、套类回转体零件的铣削、钻削、磨削加工工序里，V型块是车间工位上最常见的定位元件之一，这套V型夹持结构的设计，完全围绕回转体工件的装夹定位需求展开，没有多余的装饰性结构，所有几何特征都服务于装夹精度与操作便利性。从实际使用场景来看，这类V型结构常搭配平口钳、压板组件使用，在立式铣床、钻床、外圆磨床的工作台上完成固定，针对直径在适配范围内的圆柱工件，可实现自动对中定位，不需要反复找正工件轴线与机床进给方向的同轴度，能大幅缩短单件装夹的辅助时间，尤其适合中小批量回转体零件的工序加工。

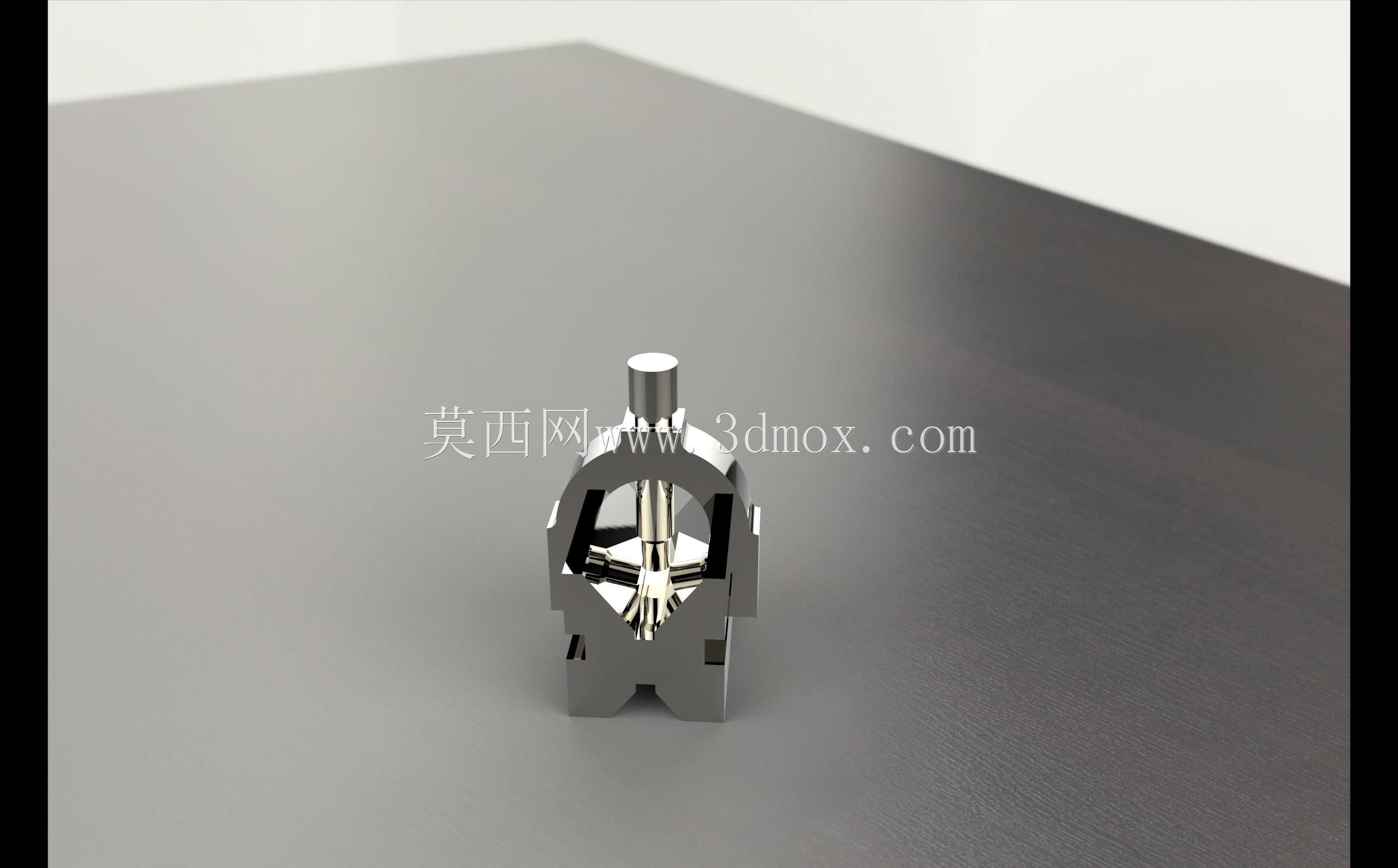

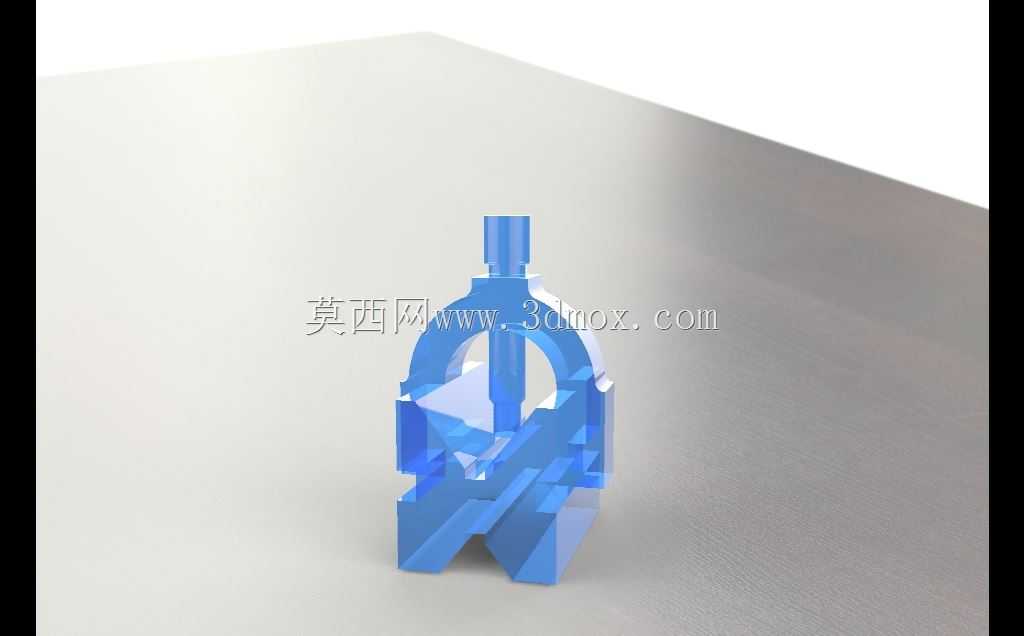

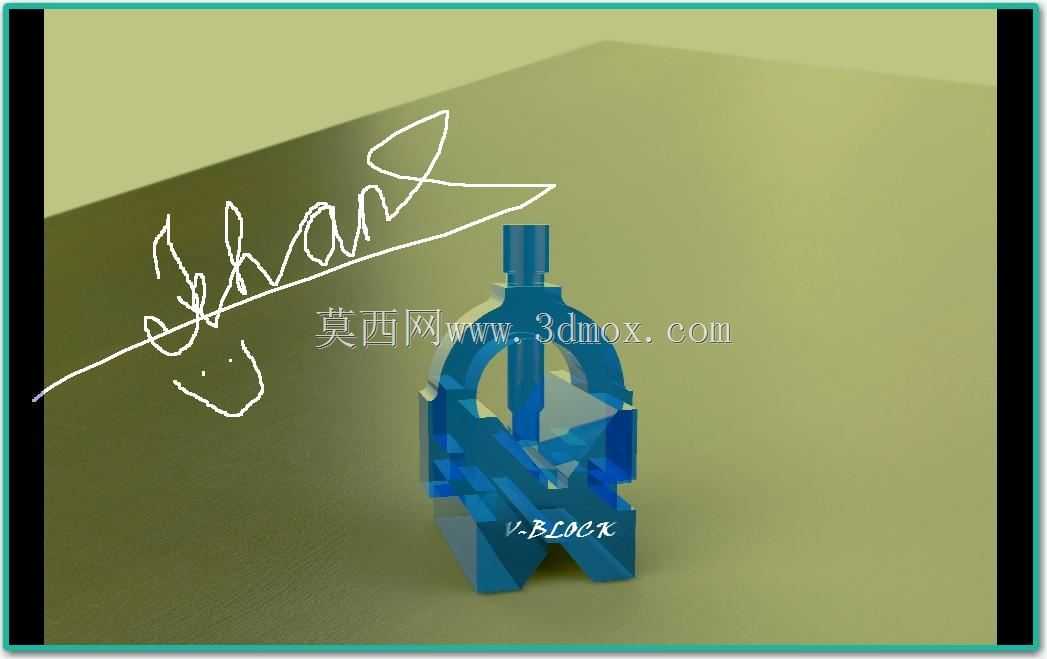

设计这套结构时，首先确定的是V型槽的夹角参数，常规机加工场景下90度夹角的V型槽适配性最广，既可以保证足够的定位支撑接触面，避免工件装夹时出现压痕，也能兼顾不同直径工件的装夹范围，不会出现小直径工件落槽过深、大直径工件支撑不足的问题。V型槽的两个定位斜面做了表面硬化处理的工艺预留，建模时特意将斜面的粗糙度要求设置为较高等级，减少长期使用后的磨损量，避免定位精度出现漂移。结构两侧的夹持臂采用对称式布局，上端的锁紧压头可以沿垂直方向调整行程，针对不同直径的工件，压头的接触端做了圆弧过渡设计，锁紧时不会在工件已加工表面产生压伤，同时压头与V型槽的对中精度在建模时做了公差配合约束，保证锁紧力的方向始终指向工件轴线，避免装夹时工件出现翘起、偏移的问题。

从安装边界来看，这套V型结构的底座采用标准的槽用螺栓安装孔距设计，可直接适配多数机床工作台的T型槽间距，不需要额外制作过渡连接板，底座底面的平面度在建模时设置了严格的形位公差要求，保证安装后V型槽的轴线与工作台面的平行度符合加工精度要求。整体结构的外形尺寸控制紧凑，不会占用过多工作台面空间，在小型加工工位上也能灵活布置，同时底座两侧预留了辅助定位的基准面，可配合百分表完成快速找正，不需要每次安装都反复打表调整V型块的位置。

在功能特性上，这套结构除了基础的定位夹持功能外，还在V型槽的底部设计了排屑缺口，加工过程中产生的切屑、切削液可以顺着缺口排出，不会堆积在V型槽的定位面上影响装夹精度，日常清理维护也更方便。夹持臂的锁紧机构采用快拆式设计，建模时做了运动仿真验证，松开锁紧后压头可以快速抬升，工件取放不需要完全拆卸锁紧组件，能进一步提升装夹效率。针对薄壁类回转工件的装夹需求，压头的锁紧行程做了限位设计，避免锁紧力过大导致工件产生装夹变形，这点在精密零件加工场景下尤为重要，很多普通V型块没有做行程限位，操作工装夹时很容易因为用力过大导致薄壁套类零件出现圆度超差的问题。

从设计思路的角度来说，这套结构没有追求复杂的自适应调整功能，所有结构特征都围绕实用、可靠、易加工的原则展开，V型块的主体结构采用常规的合金钢加工工艺即可完成制造，没有特殊的难加工特征，制造成本可控，同时易损件比如压头、V型槽定位面都做了可更换的结构预留，长期使用出现磨损后不需要更换整个工装，只需要更换对应的易损部件即可，能降低车间的工装维护成本。在实际生产场景中，这类V型夹持结构不仅可以用于机加工序的工件装夹，也可以用于检测工位上的回转体零件形位公差检测，比如检测轴类零件的径向圆跳动、同轴度时，将工件架在两个等高的V型块上，配合百分表即可完成快速检测，适用场景覆盖加工、检测多个生产环节，是机械制造车间里通用性极强的基础工装元件。建模过程中对所有配合面都做了公差分析，保证活动部件的运动顺畅，没有卡滞风险，同时对称结构的设计也降低了加工时的工艺难度，不需要复杂的多工位装夹即可完成主体结构的加工制造。
