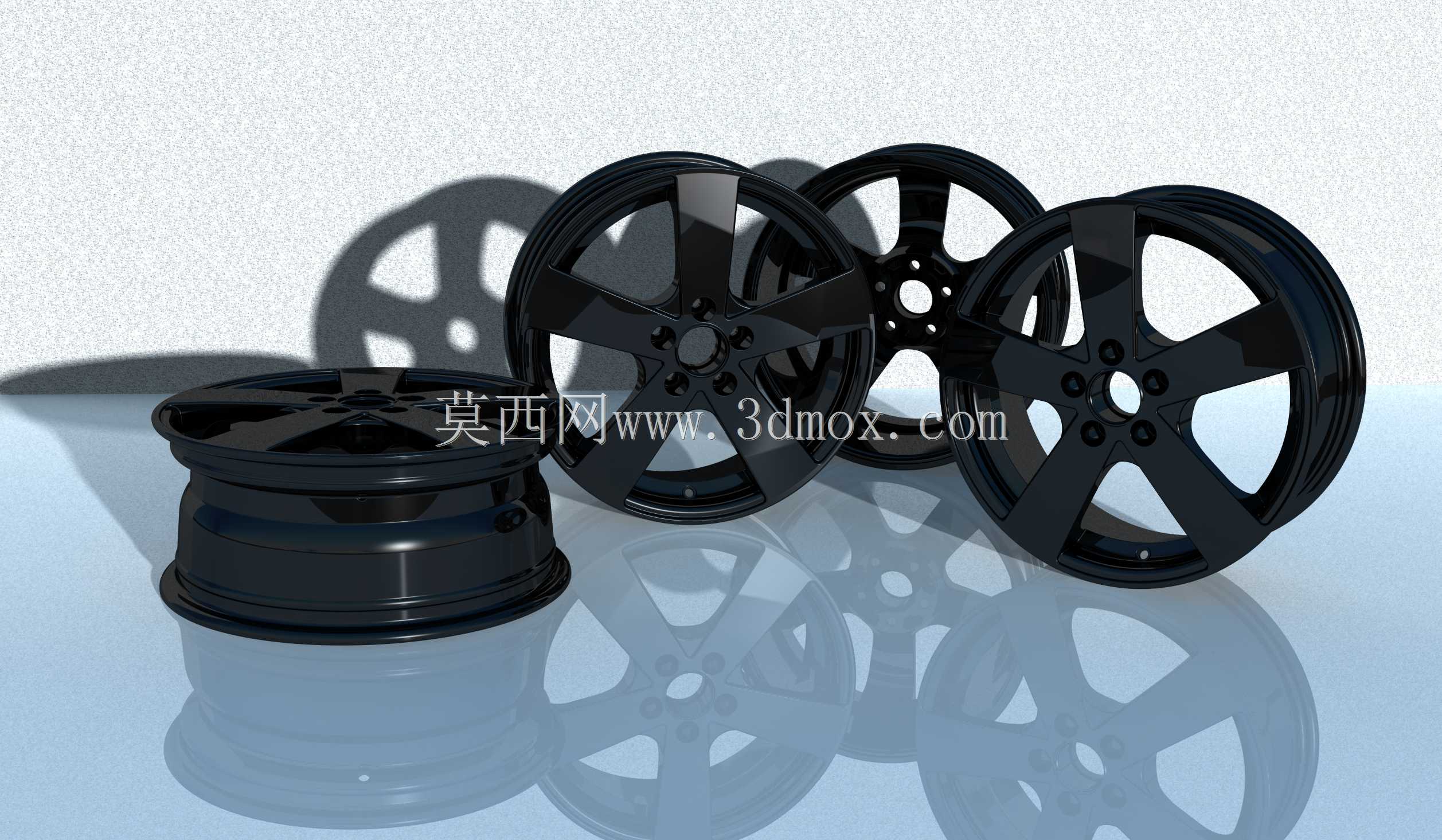

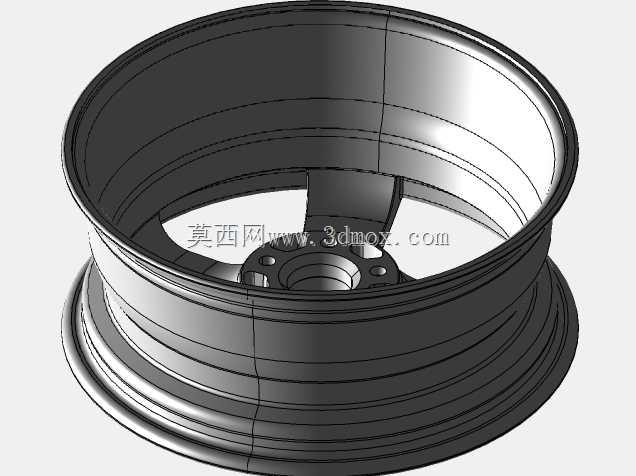

乘用车黑色五辐铝合金轮毂结构设计

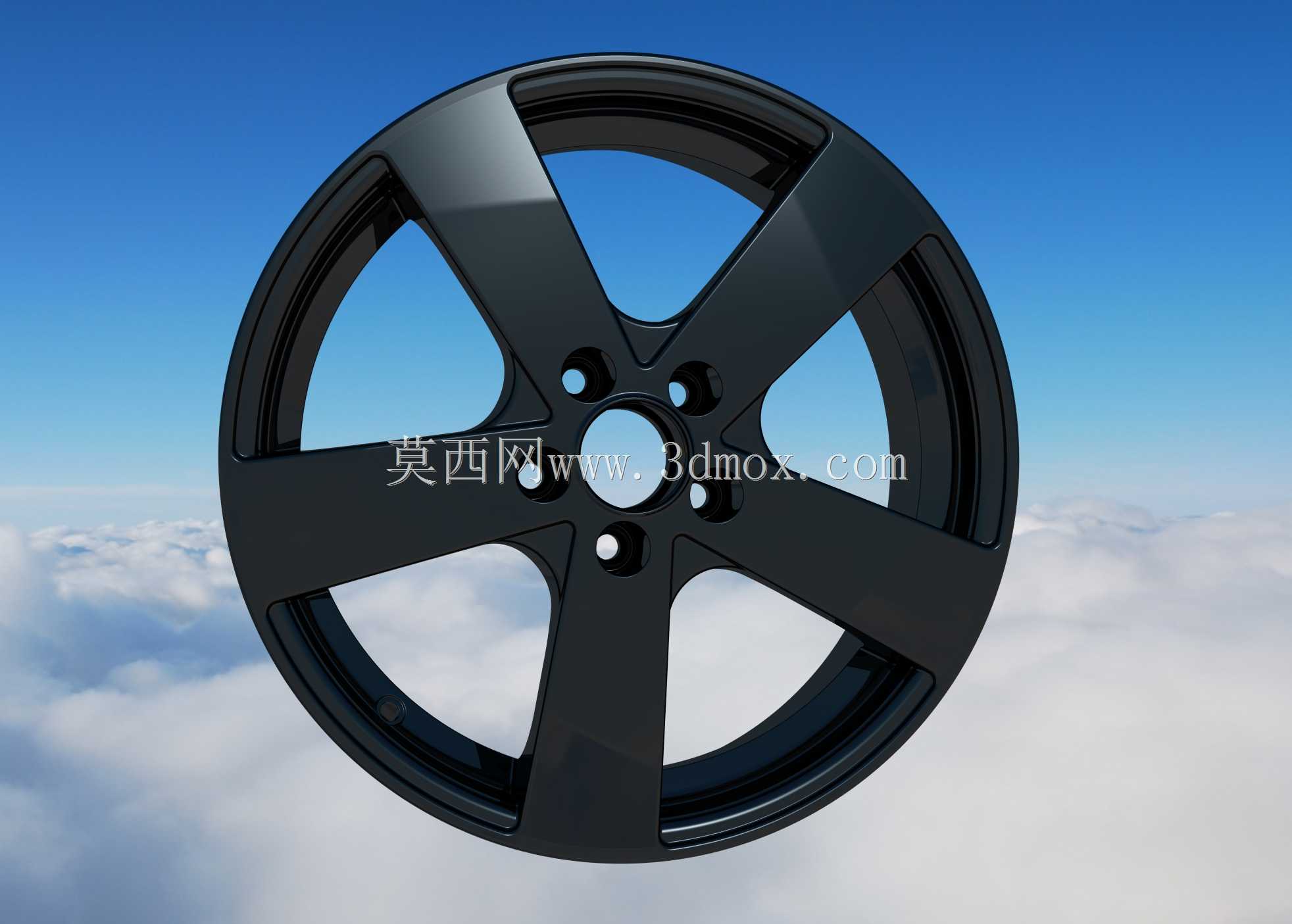

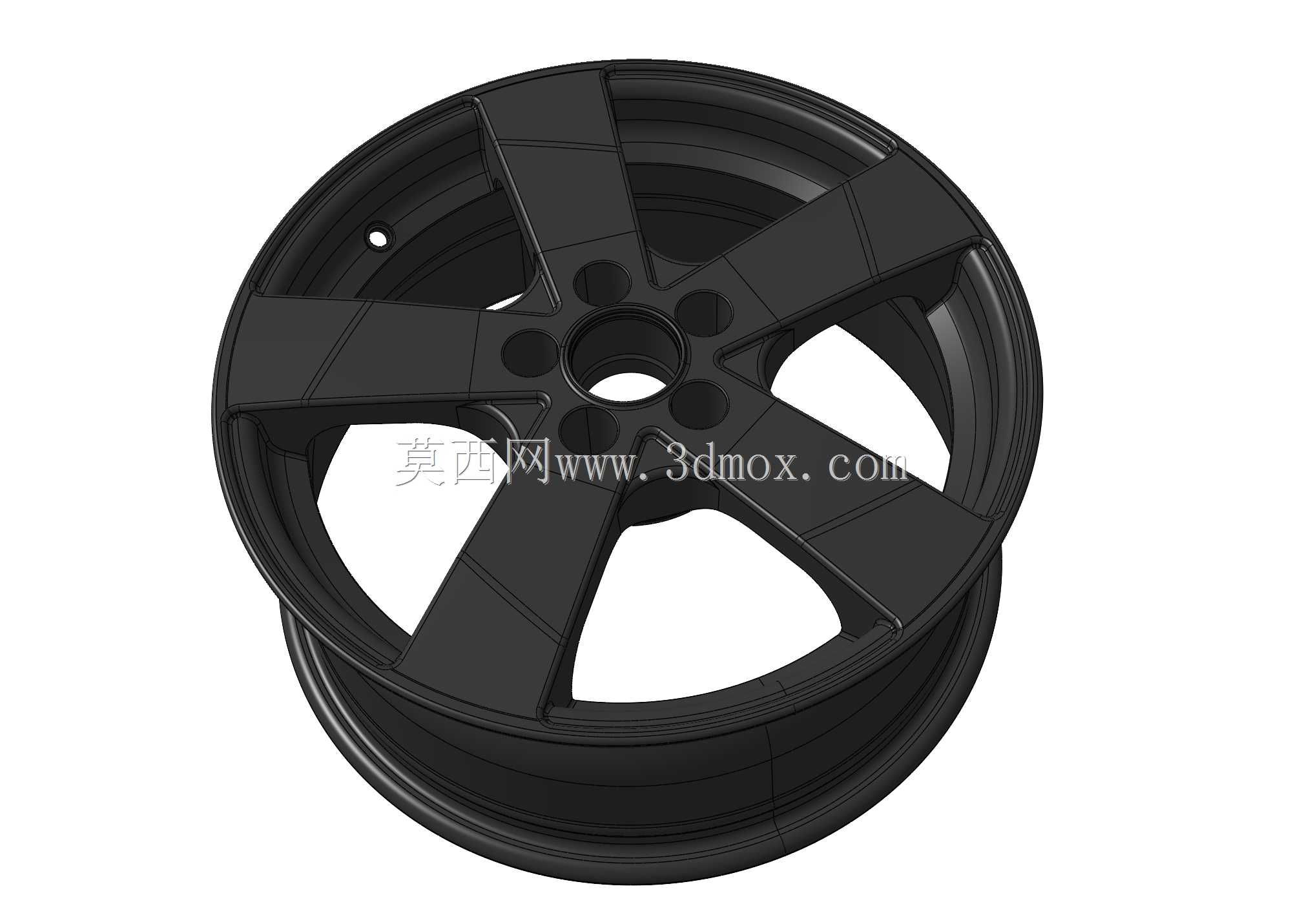

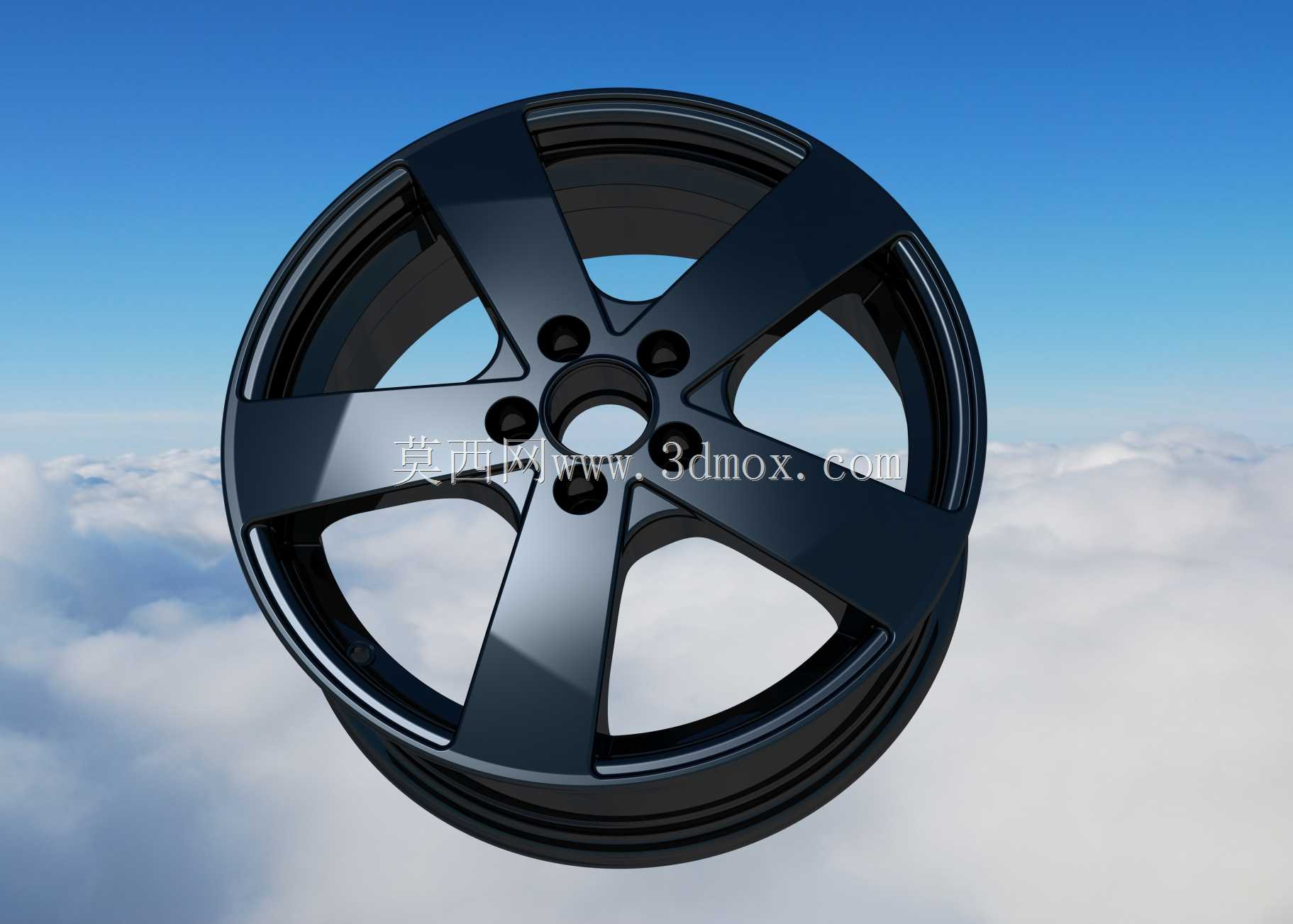

这款轮毂的结构设计首先围绕乘用车日常行驶的载荷工况展开，轮辐采用五辐等分布局，单根辐条做了等宽加厚的截面设计，从轮心安装盘位置平滑过渡到轮辋边缘，没有做多余的镂空切削，这种结构在承受车辆垂直载荷、过弯侧向载荷以及制动带来的扭转力矩时，应力分布会更均匀，不会在辐条根部出现应力集中的薄弱点，适配16-18寸轮辋规格的家用紧凑级及中级乘用车，日常铺装路面行驶、轻度非铺装路面通行都能满足结构强度要求。

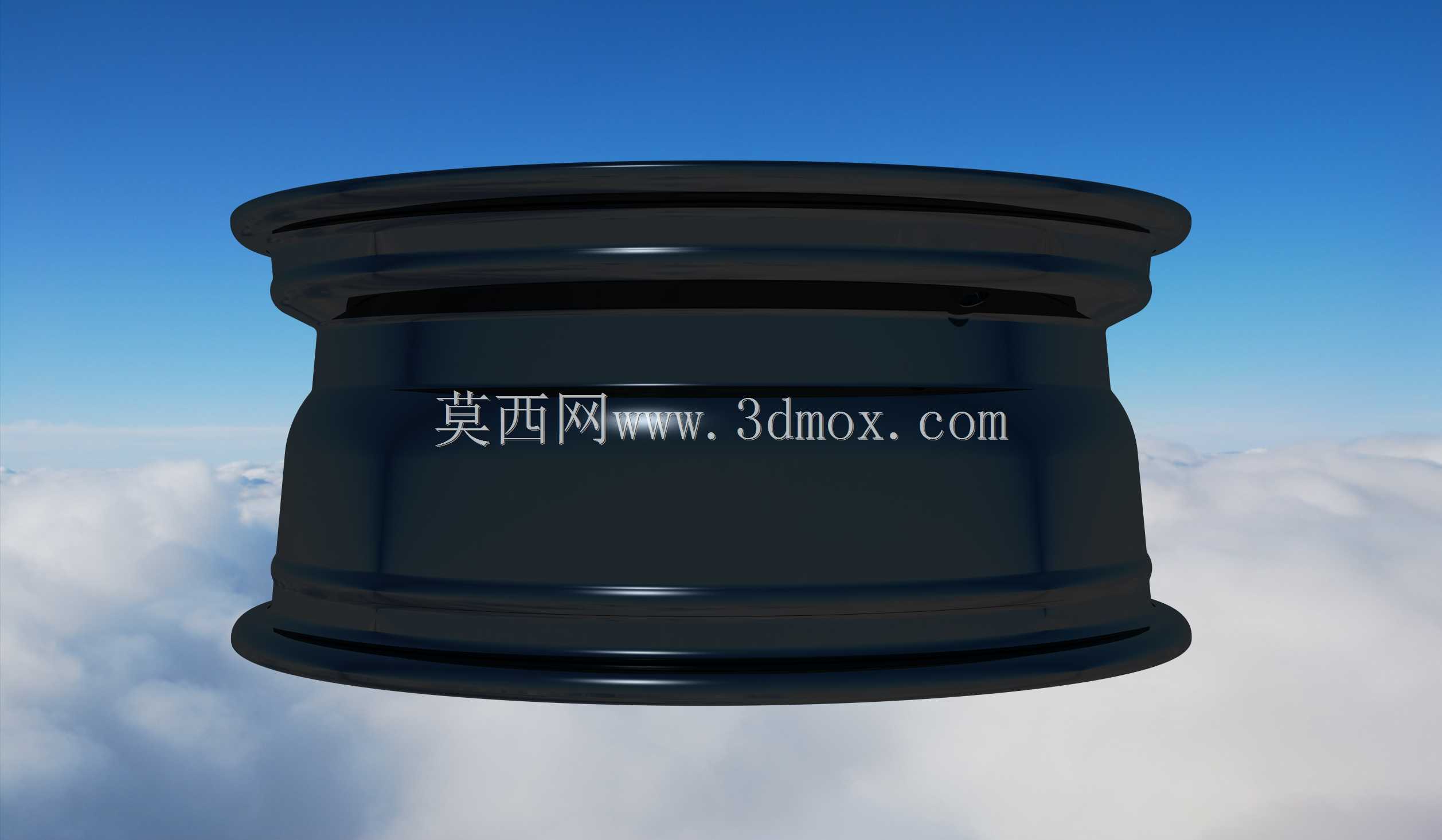

从安装边界来看，轮毂中心定位孔采用标准乘用车通用尺寸，周围均匀分布5个螺栓安装孔，孔位节圆直径匹配主流家用车的轴头参数，安装面做了平整的铣削加工，保证和轴头法兰面完全贴合，避免安装后出现轮辋跳动的问题；轮辋部分的胎圈座做了标准的凸缘设计，和真空轮胎的胎圈匹配度足够，充气后能保证轮胎和轮辋的密封性能，不会出现慢漏气的情况，轮辋边缘的凸起高度符合安全规范，轮胎亏气行驶时能避免胎圈脱开轮辋，提升行驶安全性。

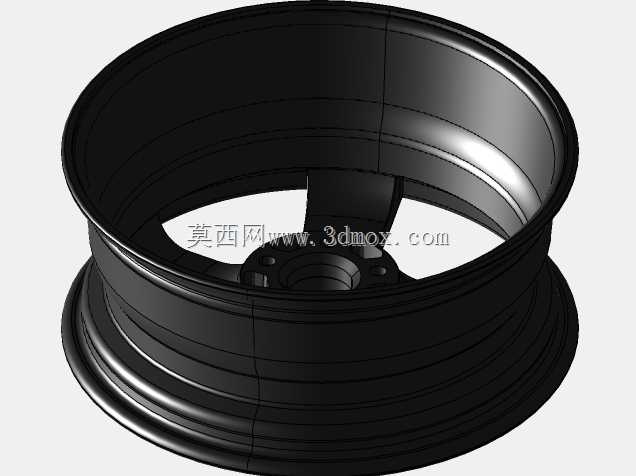

设计过程中优先考虑了量产的工艺可行性，整体结构采用一体铸造成型的工艺路线，辐条背面做了均匀的壁厚过渡，没有出现壁厚突变的结构，铸造时不会产生缩孔、冷隔等缺陷，后续机加工工序只需要处理中心孔、螺栓安装孔、安装贴合面以及轮辋胎圈座位置，加工余量控制在合理范围，能有效控制量产的加工成本；表面做亮黑涂装处理，辐条表面没有复杂的凸起造型，涂装时流平性好，不容易出现流挂、积漆的问题，后期用户使用时也更容易清理附着的刹车粉尘、泥污。

从实际使用场景出发，这款五辐轮毂的辐条间隙足够大，日常行驶时刹车系统的散热气流能顺利通过辐条间隙带走刹车卡钳、刹车盘产生的热量，连续制动时不会因为散热不足导致刹车热衰减；同时较宽的辐条在车辆发生轻微刮蹭路沿的时候，能优先承受刮蹭力，避免轮辋边缘直接受损，后期即使出现辐条表面的刮痕，修复难度也比多辐复杂造型的轮毂低很多。

轮辋的偏距设计适配多数家用前驱车、四驱车的轮距参数，安装后不会出现轮胎蹭翼子板内衬、蹭减震器弹簧的问题，轮毂中心盖的安装位做了标准的卡扣结构，适配通用尺寸的品牌中心盖，不需要额外做改装调整；气门嘴安装位设置在轮辋的标准位置，和辐条位置错开，充气时不需要调整轮胎角度就能直接对接充气嘴，日常使用维护更方便。

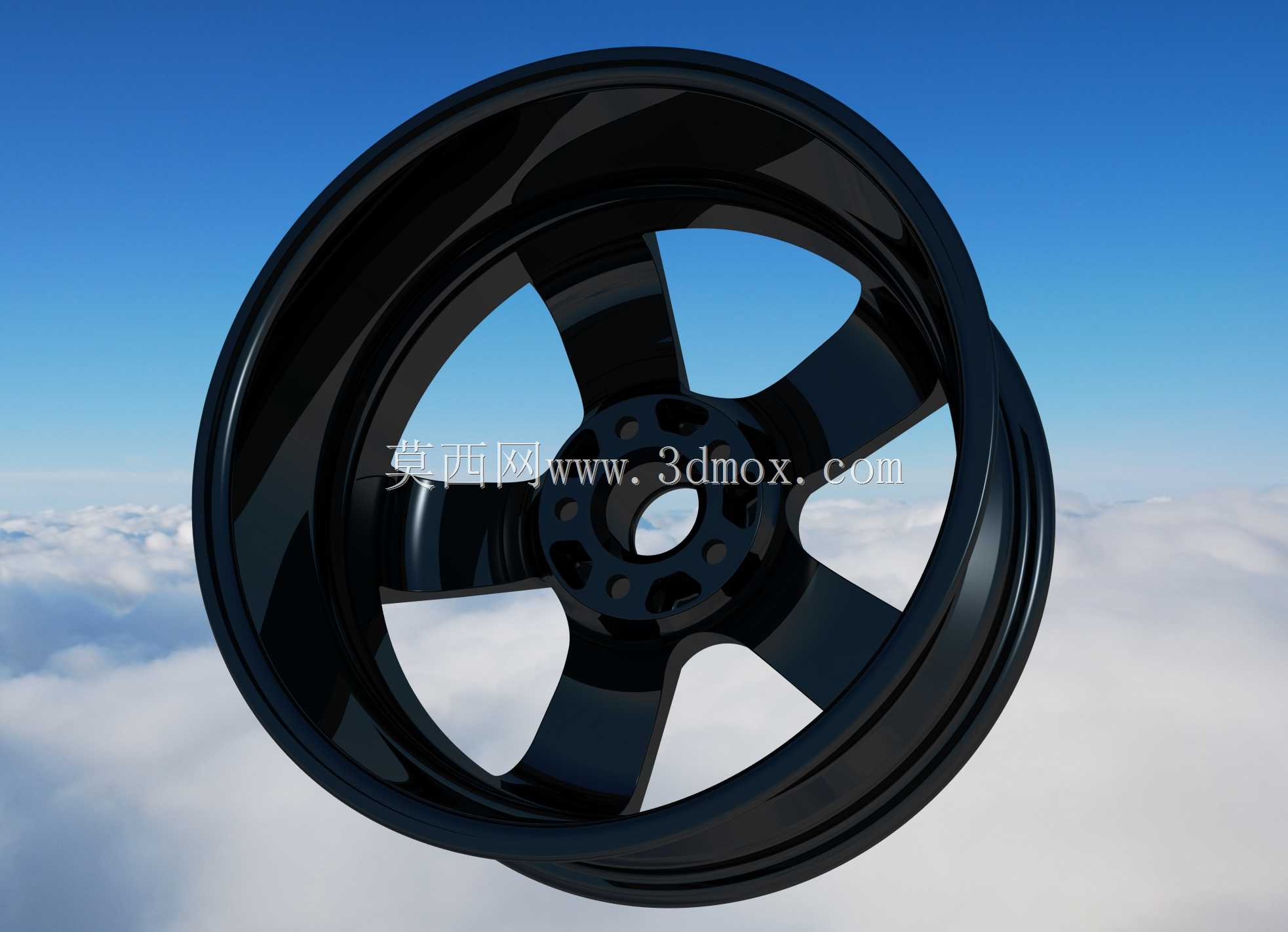

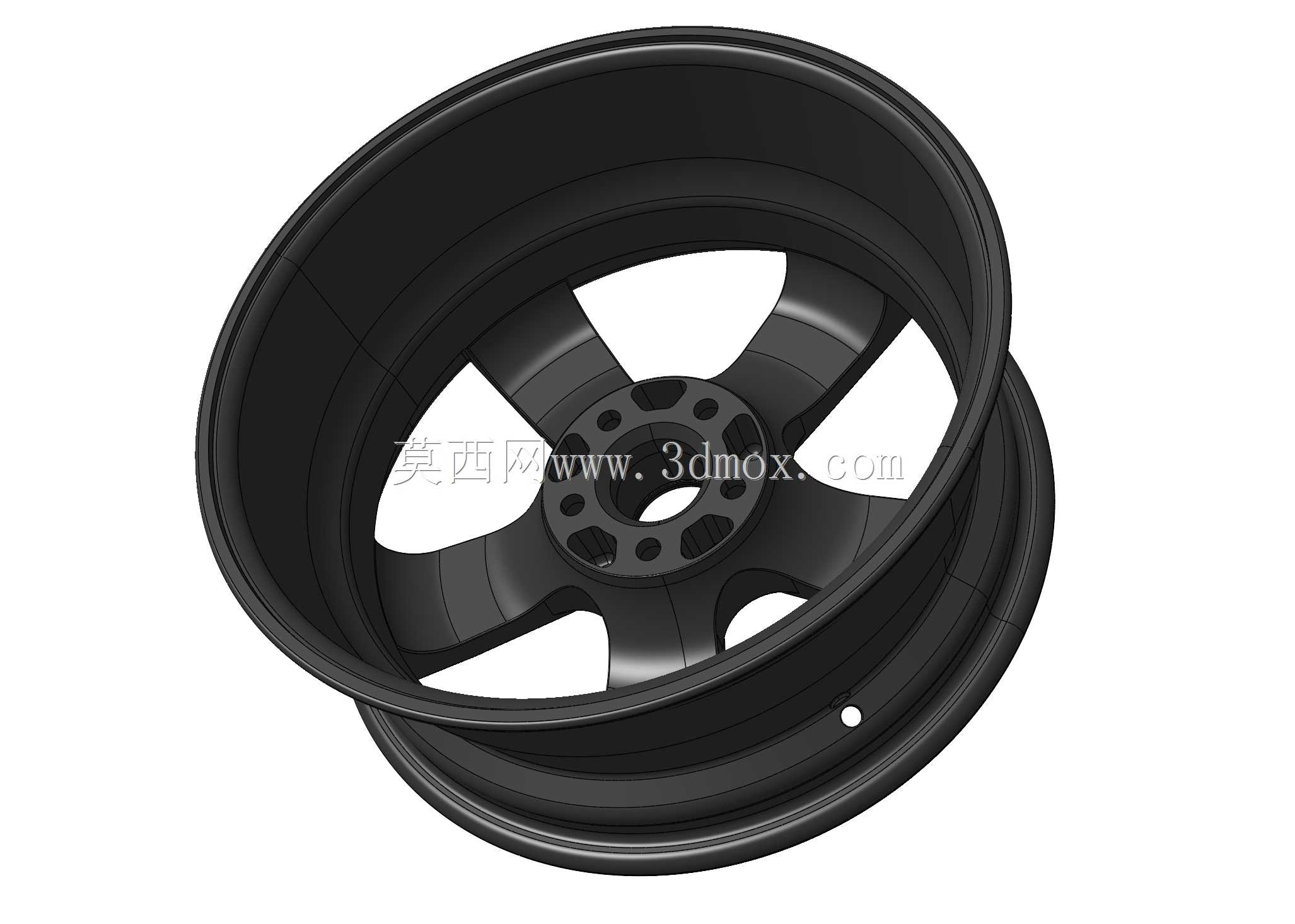

结构校核阶段，针对径向疲劳、弯曲疲劳、13度冲击这几个轮毂核心测试工况做了结构优化，辐条和轮辋连接的位置做了小圆弧过渡，既避免应力集中，也不会因为圆弧过大导致轮胎拆装困难；轮心安装盘的厚度做了针对性加强，承受螺栓锁紧力时不会出现变形，保证长期使用后螺栓不会出现松动位移。整体设计没有追求夸张的造型，完全围绕日常使用的可靠性、维护便利性、量产成本控制展开，是兼顾实用性和外观质感的乘用车行走部件设计。
