轨道交通车辆用阿尔斯通支撑梁结构

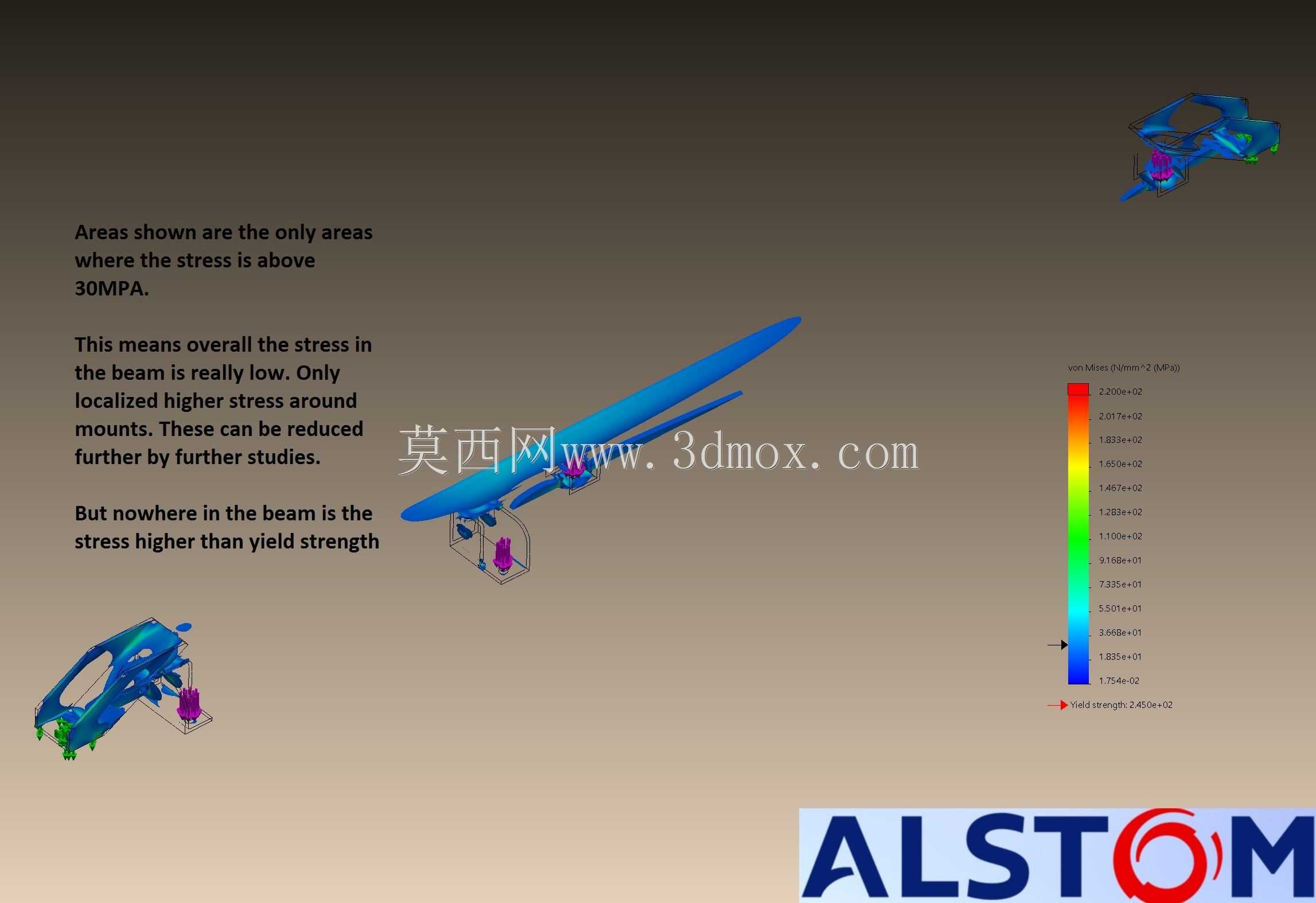

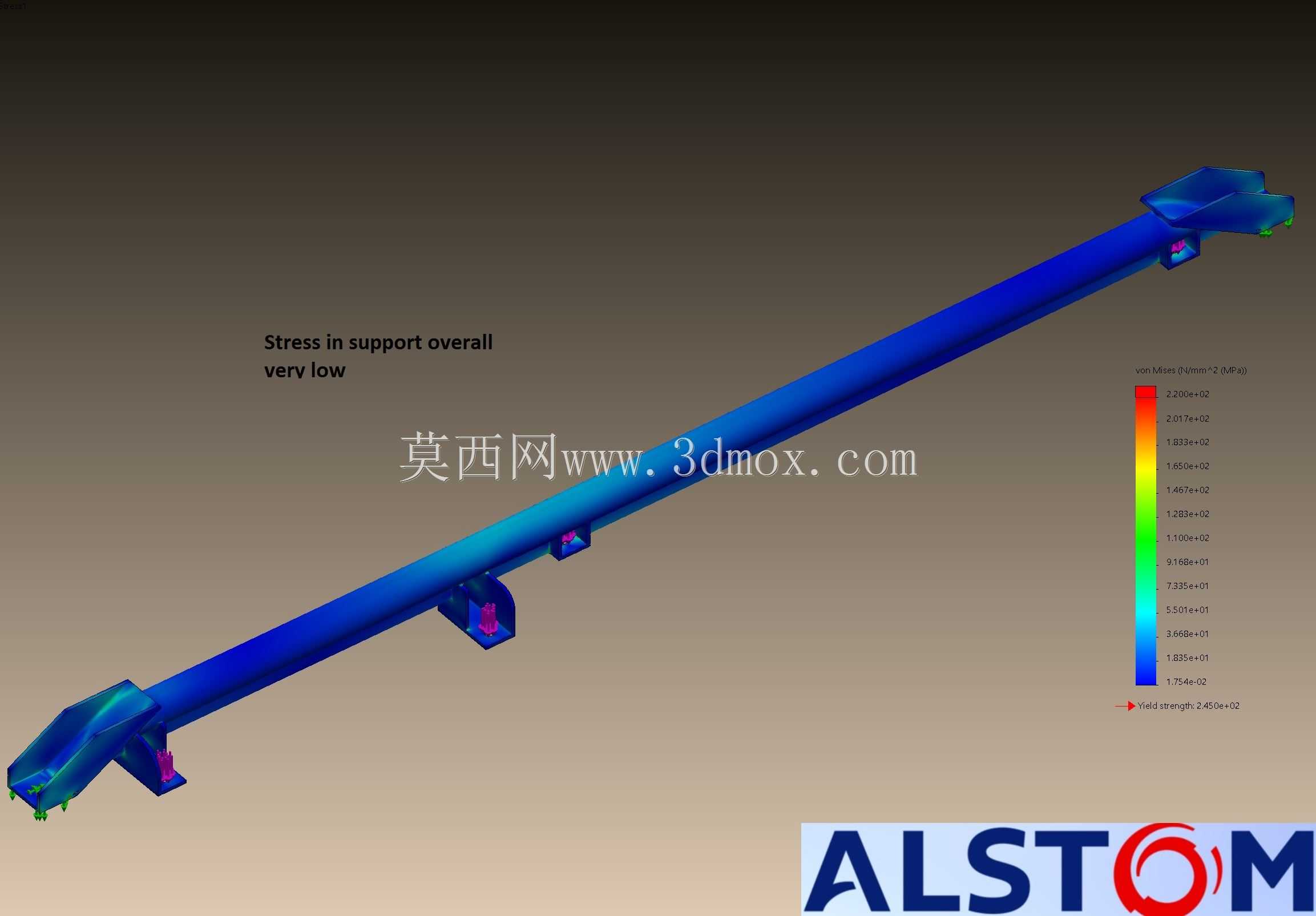

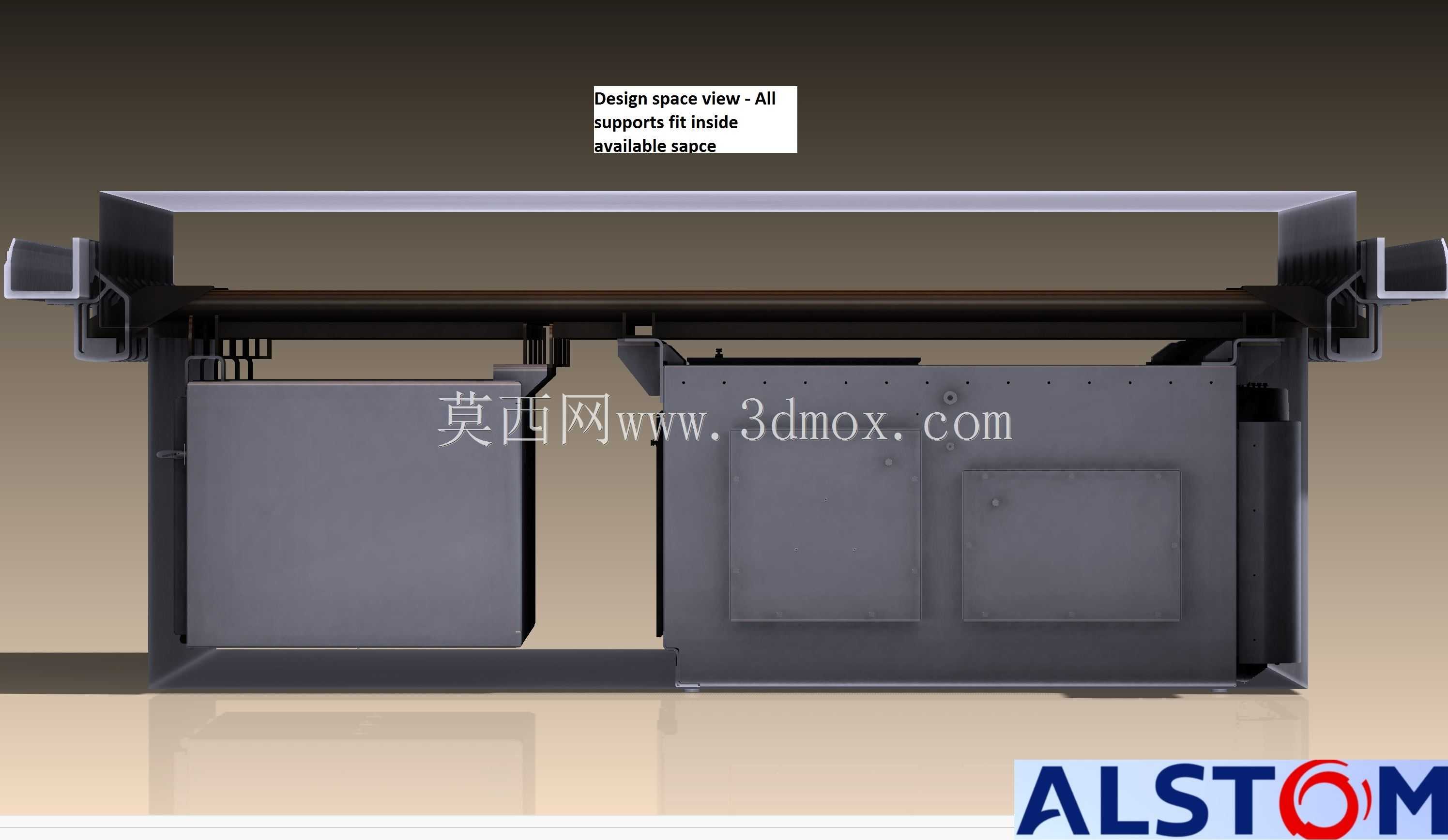

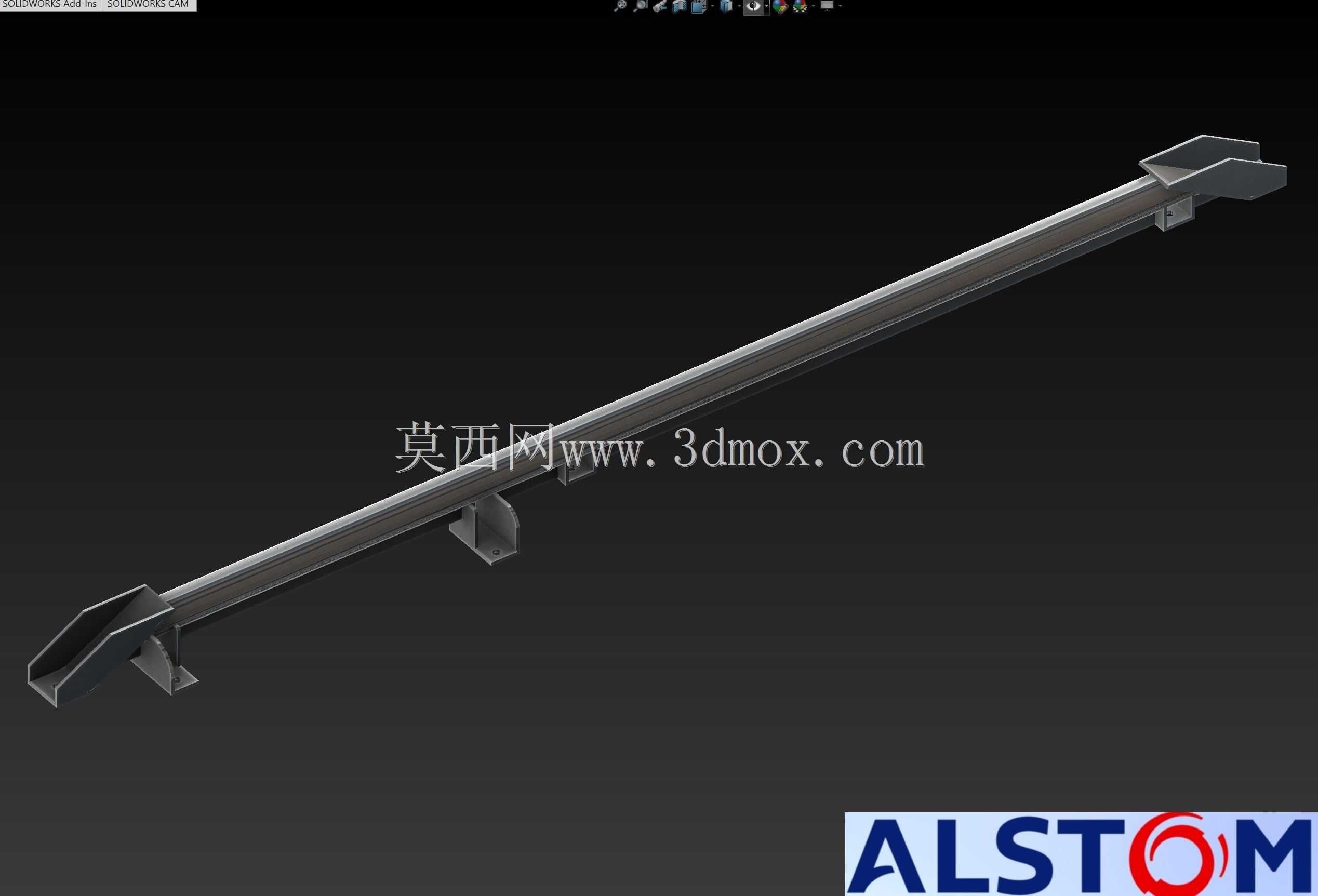

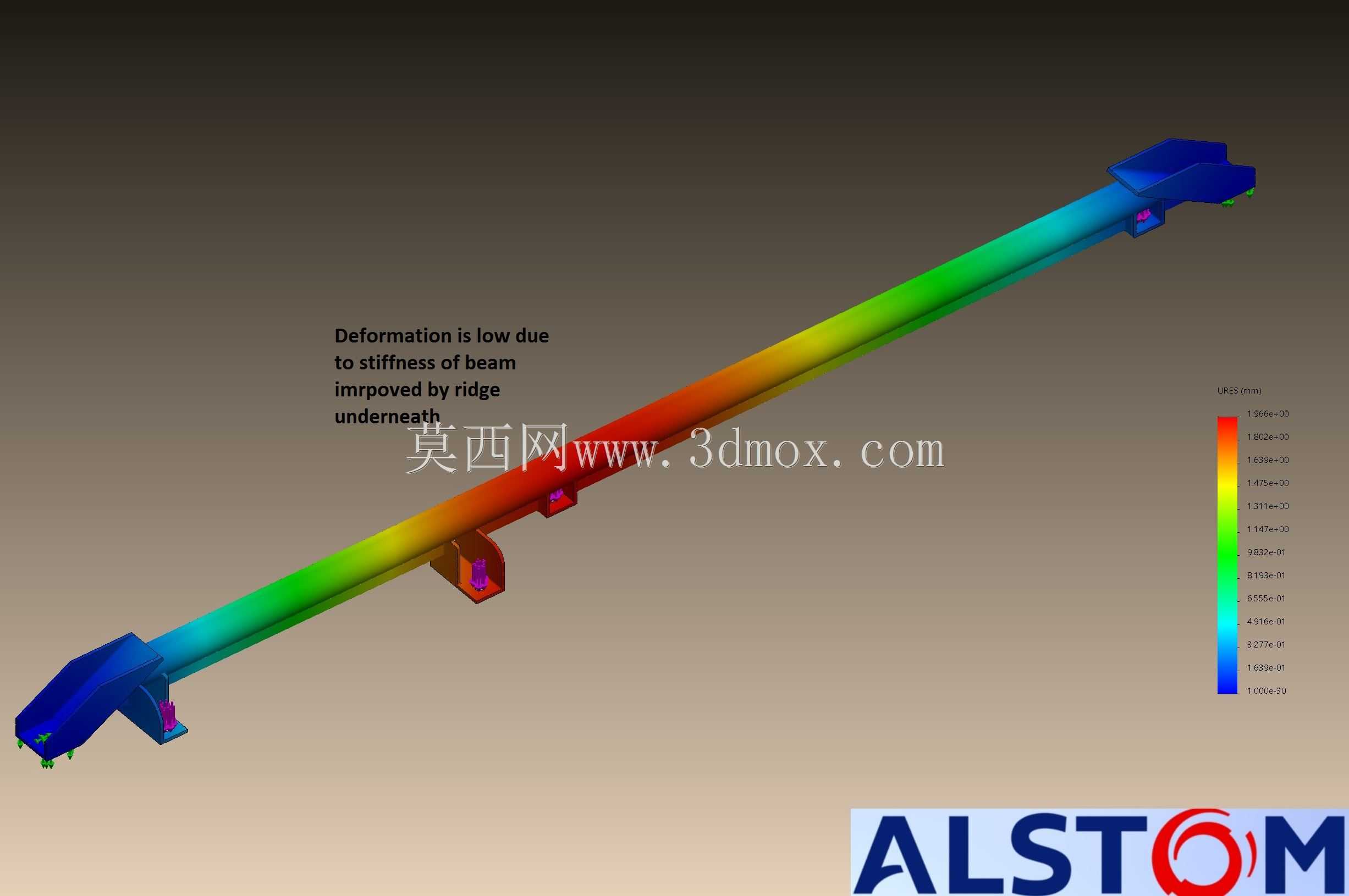

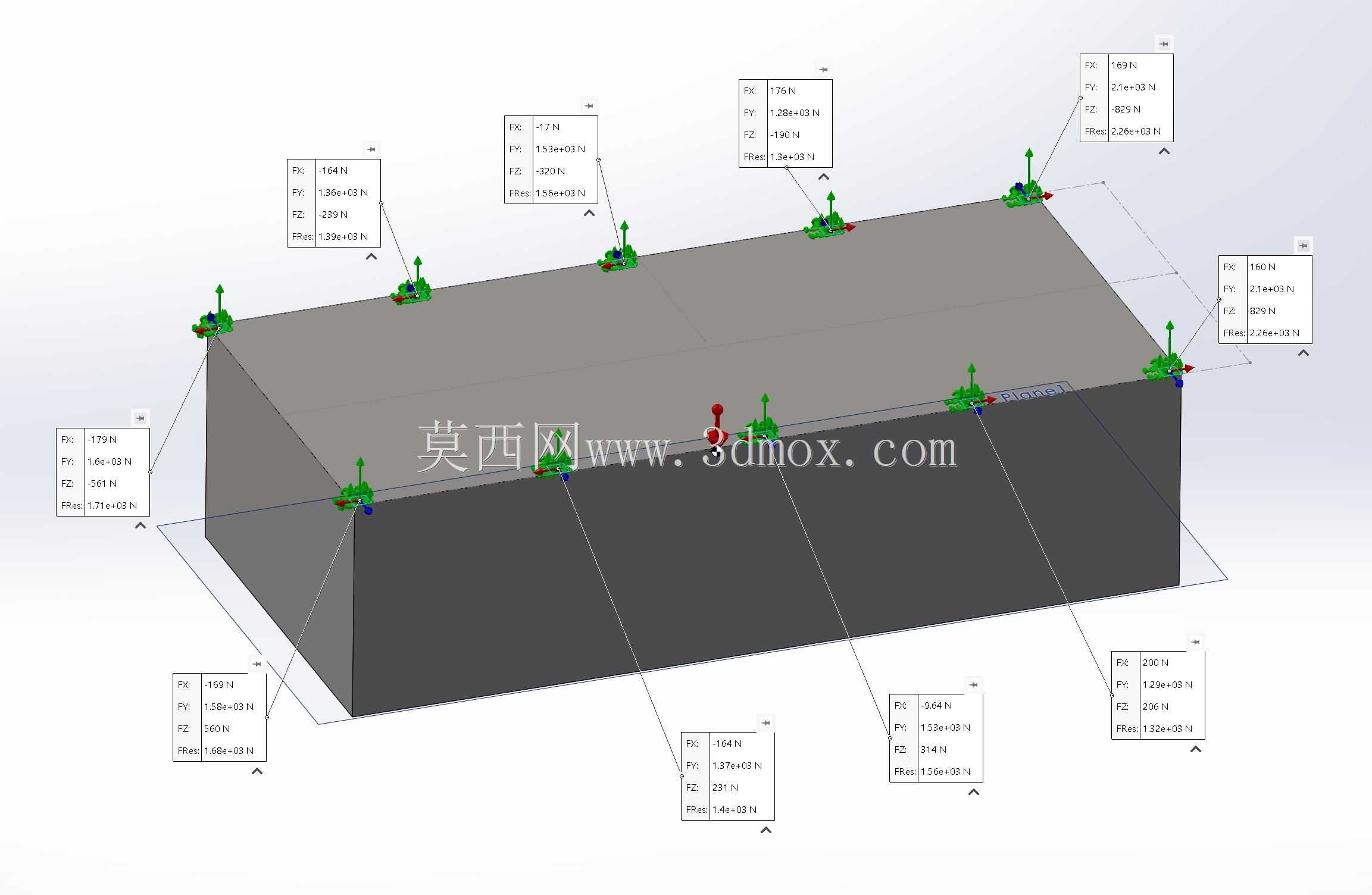

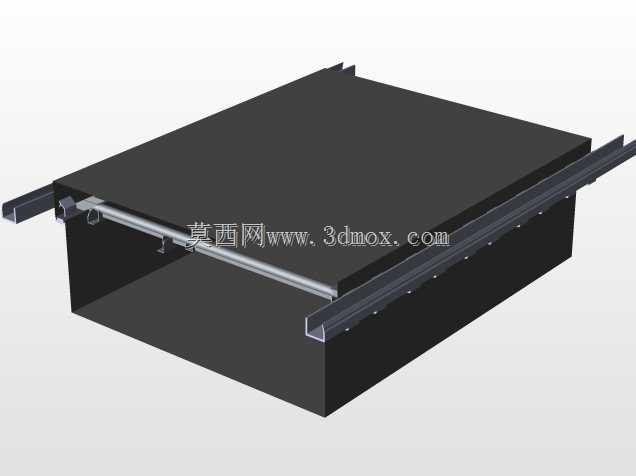

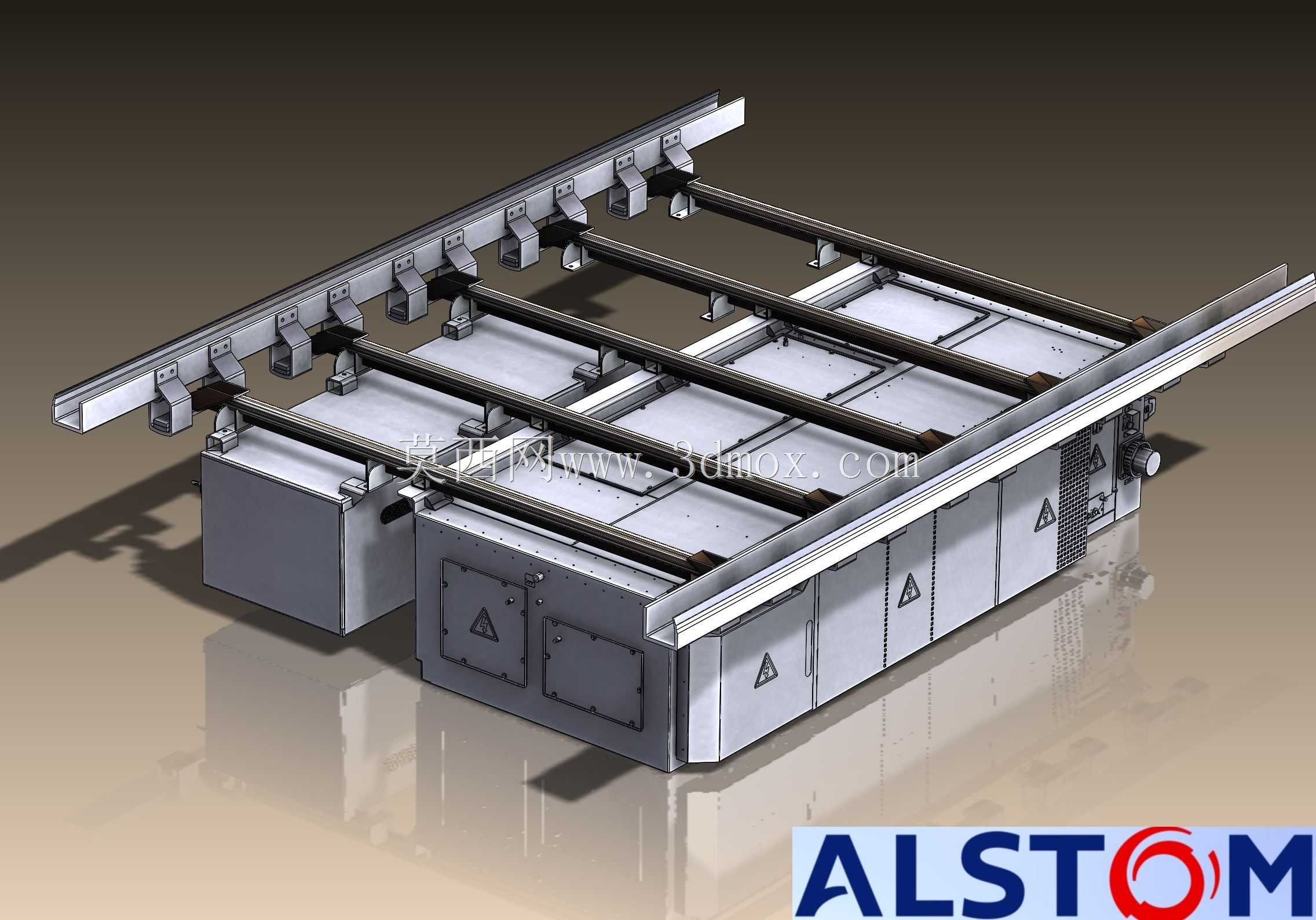

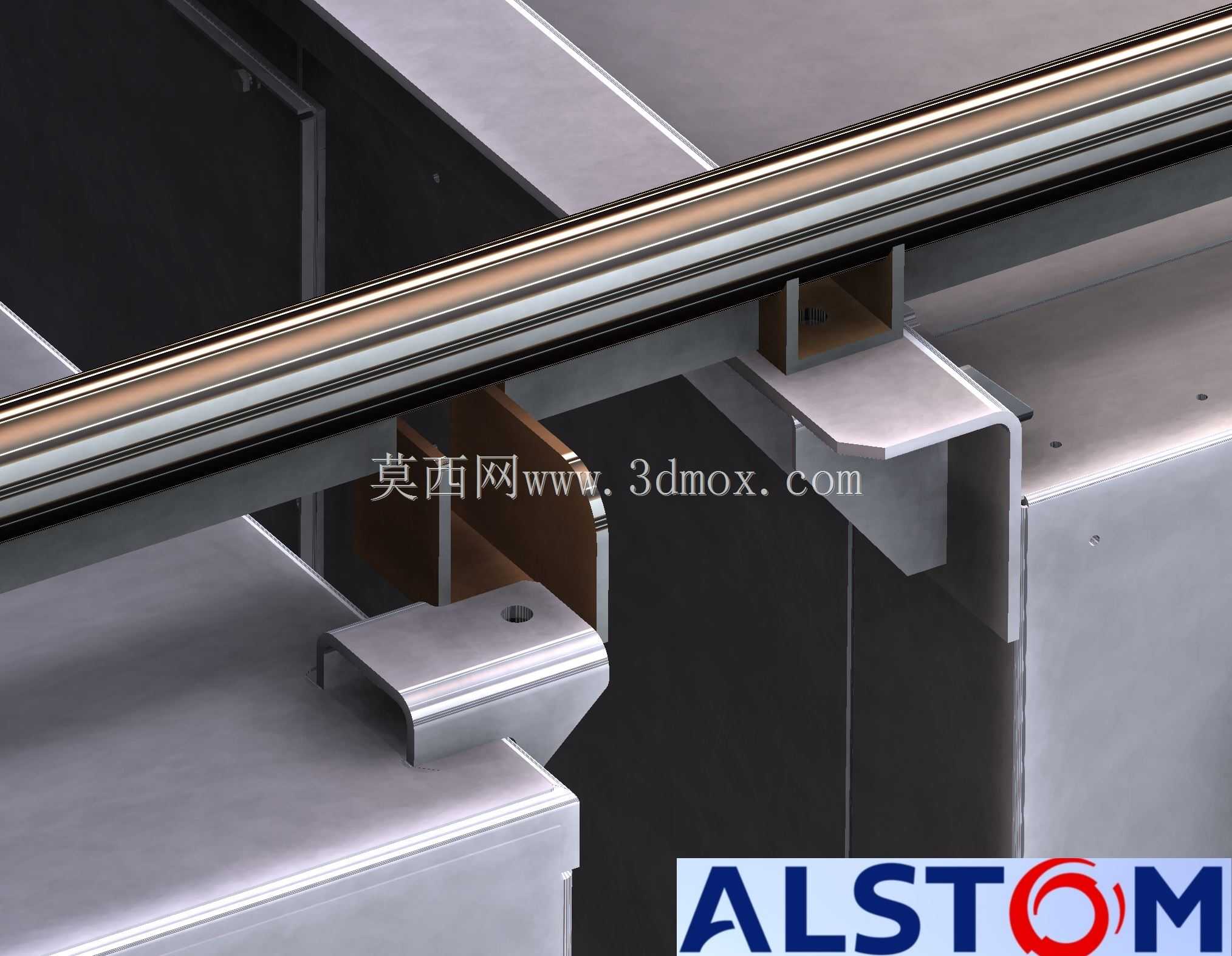

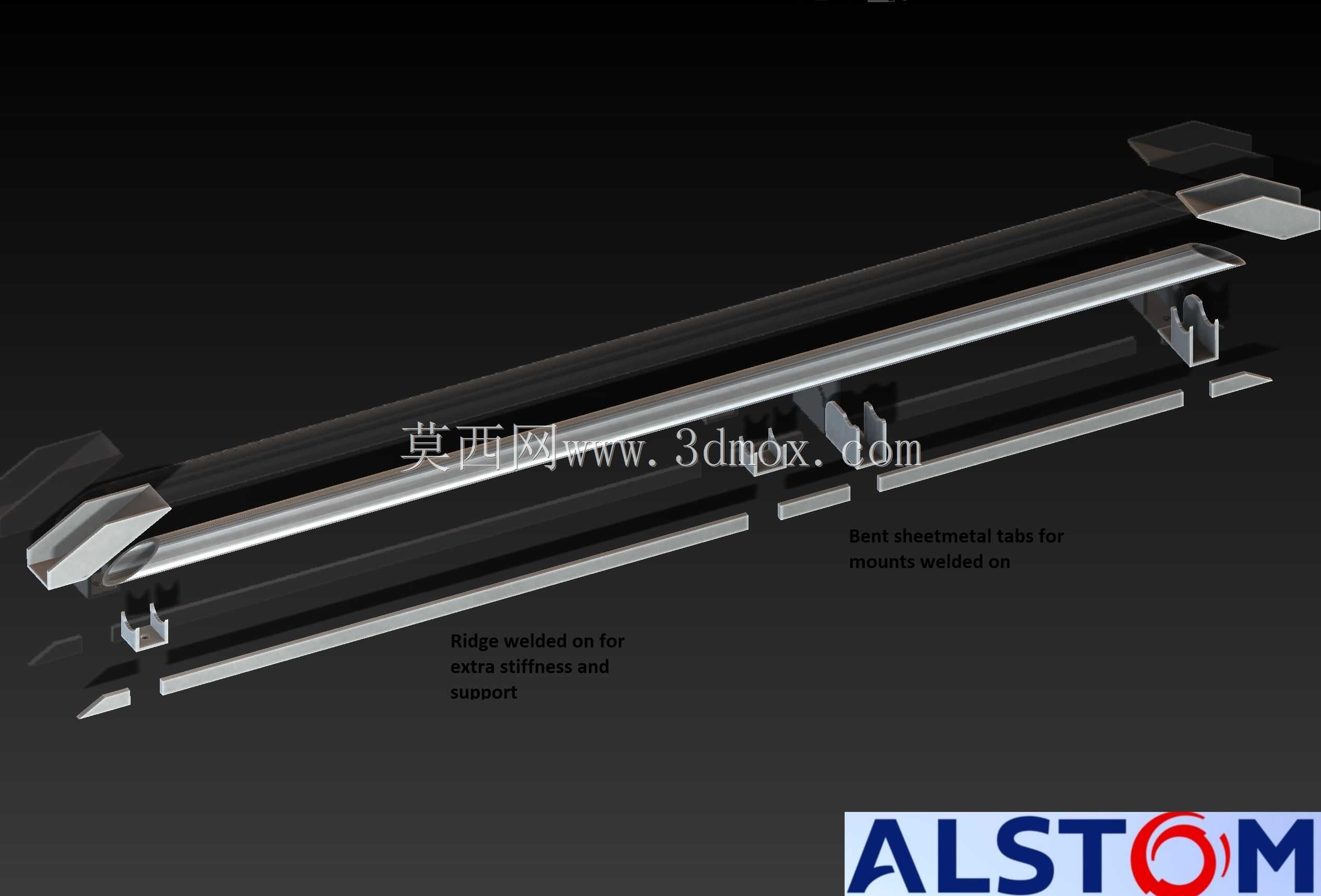

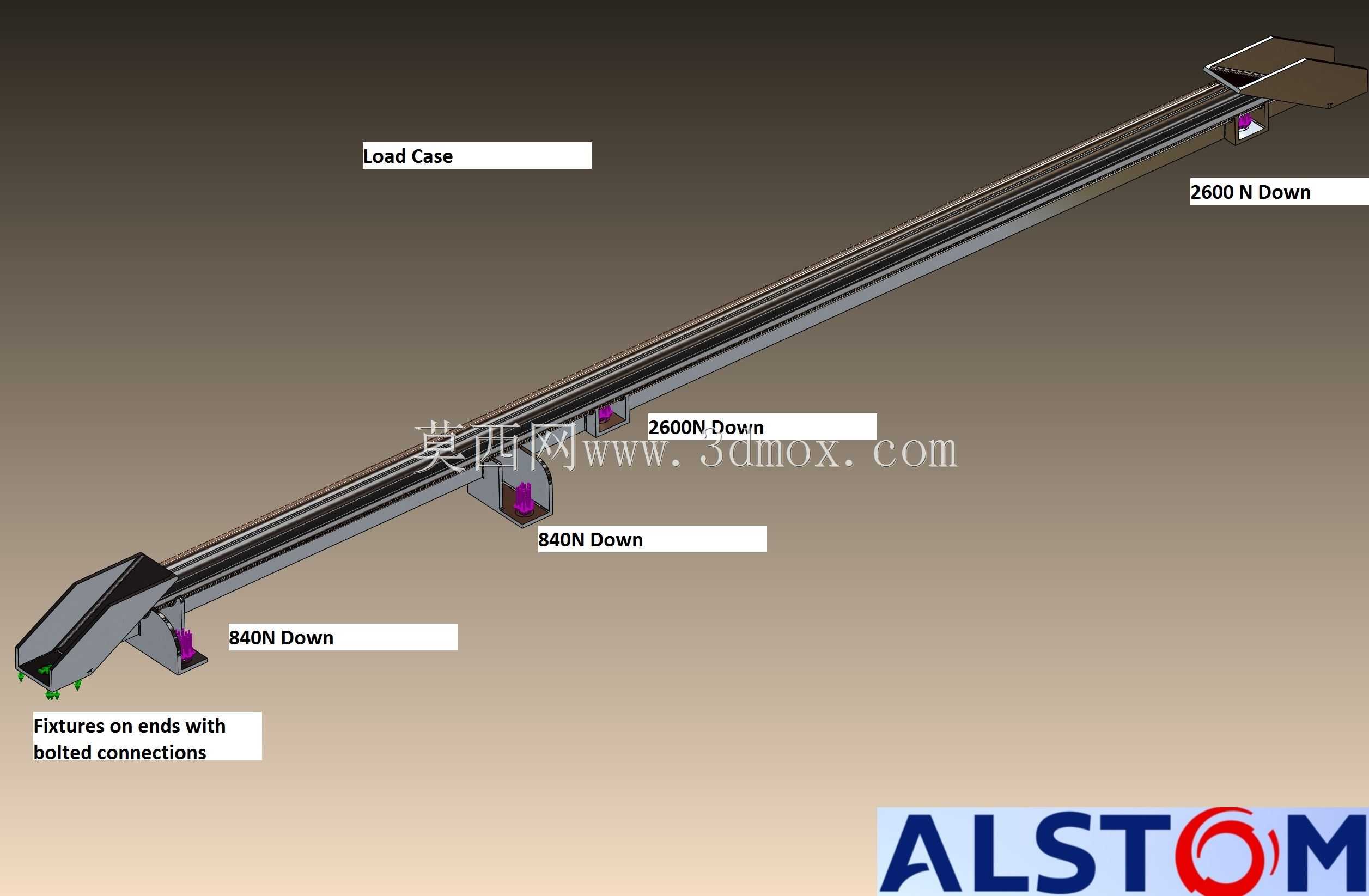

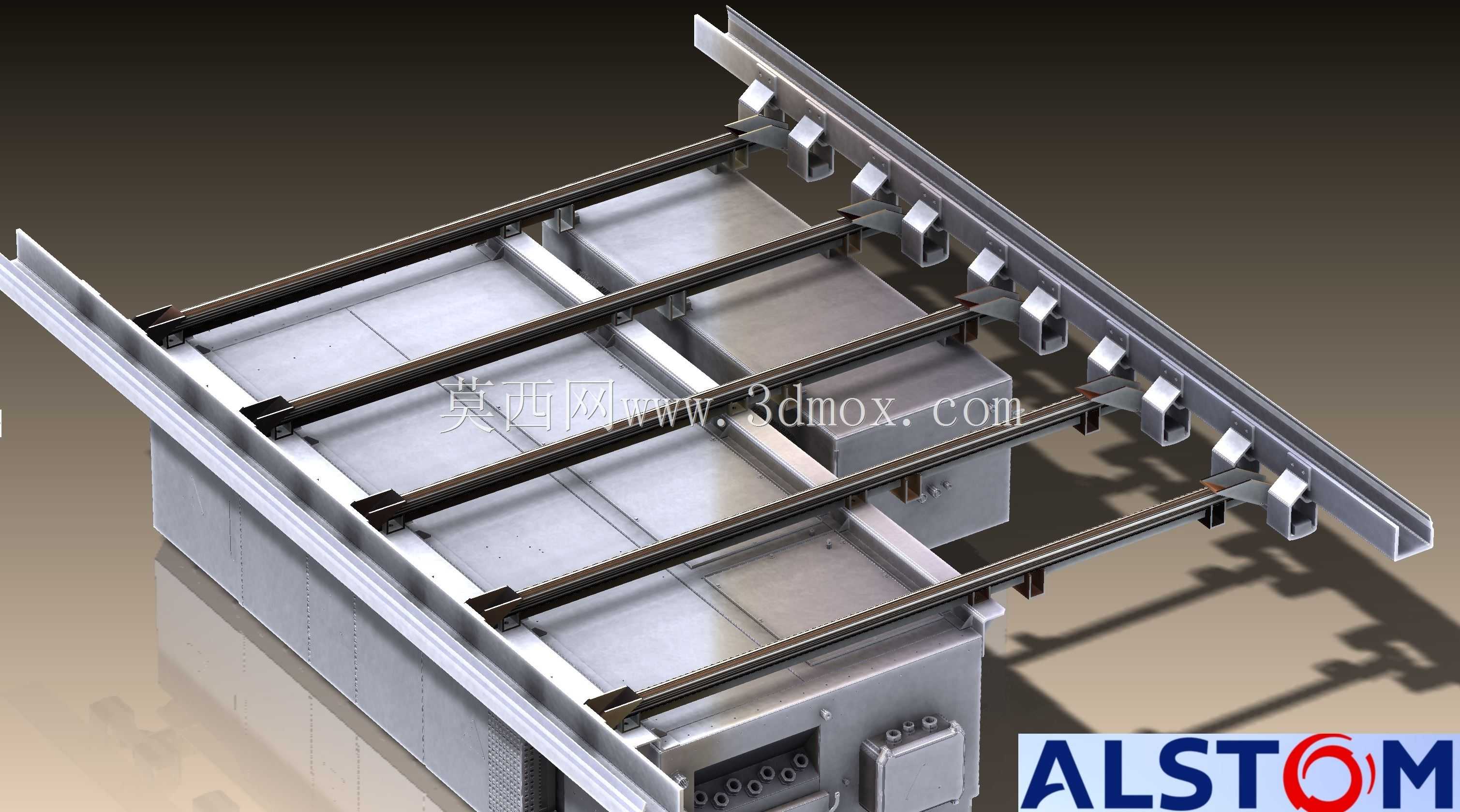

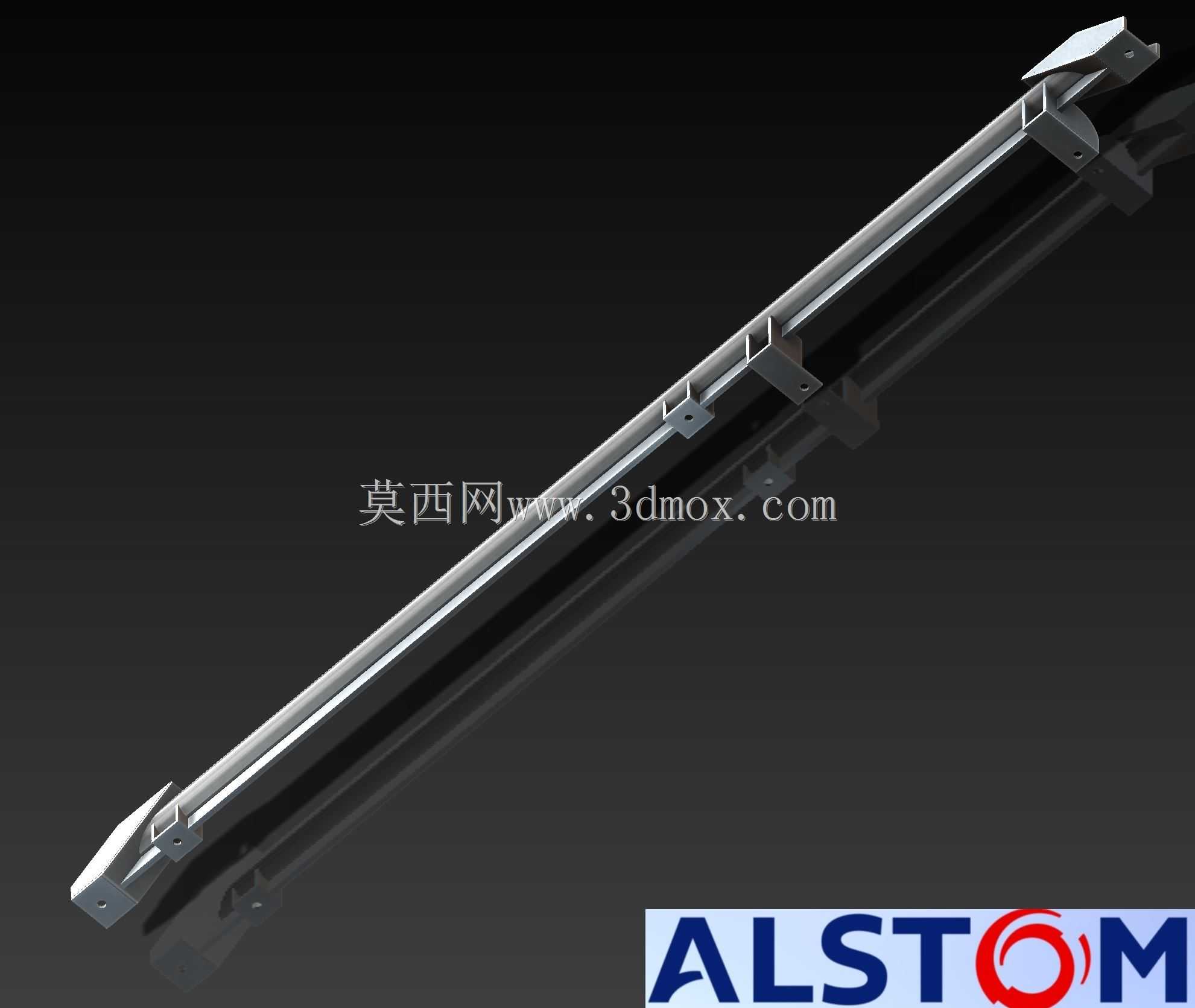

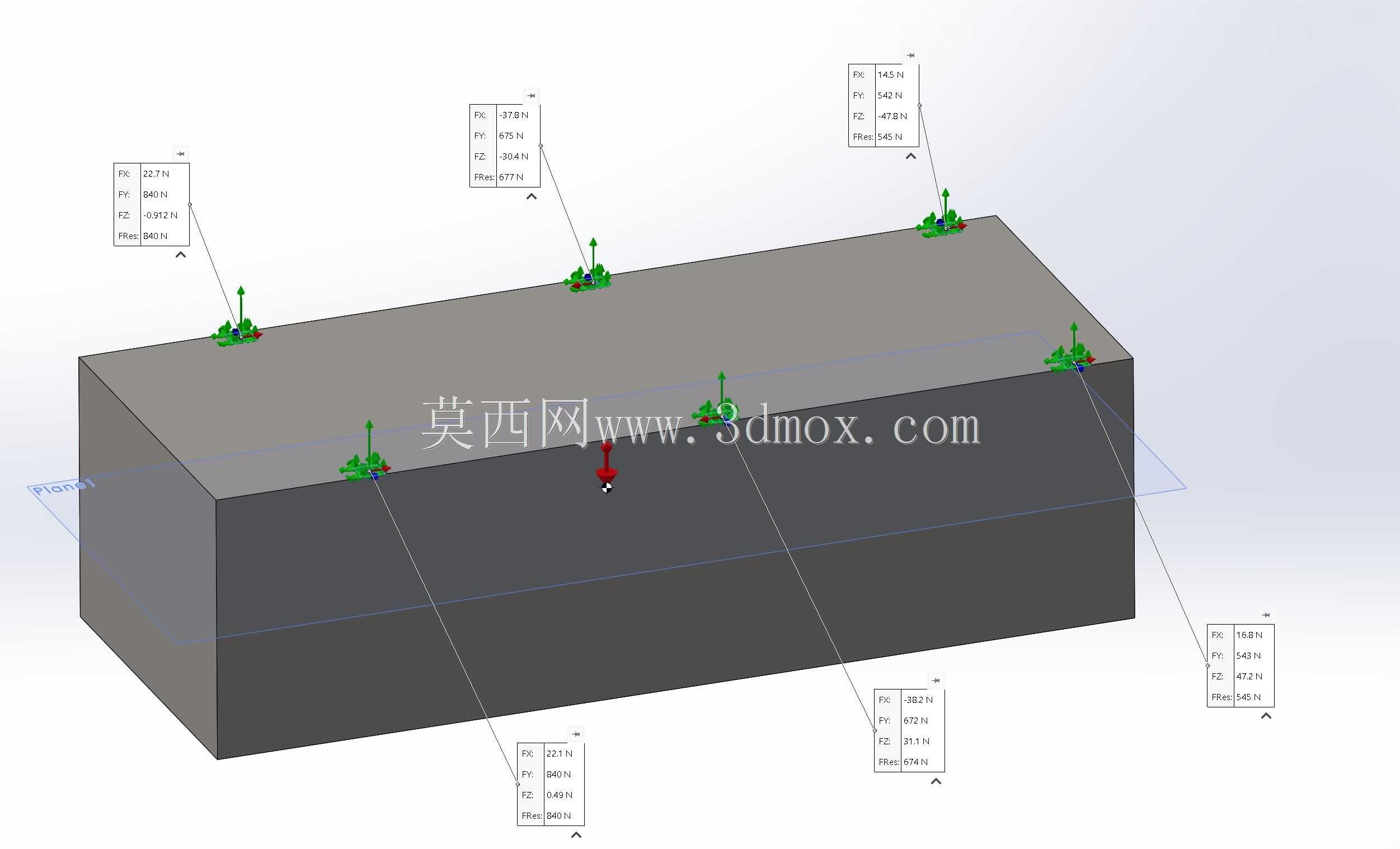

该支撑构件主要应用于轨道交通车辆底部电池舱的承载安装场景，作为电池模块与车体底架之间的传力结构，承担电池组的静载荷与车辆运行过程中的振动冲击载荷，是车载储能系统安装的核心受力部件。构件以矩形金属管材作为主体承力梁身，管材两端采用折弯成型的金属板支脚，支脚与梁身采用角焊缝连接，支脚的折弯角度经过匹配车体安装面的倾斜角度设计，保证安装后梁身保持水平承载姿态，避免安装应力集中。沿梁身长度方向，焊接有通长的脊状加强筋，筋板与梁身采用连续角焊缝连接，有效提升梁的整体抗弯截面模量，降低长梁在重载下的挠度变形。两端支脚设置有与车体安装座匹配的卡接接口，无需额外转接件即可直接卡入车体预设的安装槽位，配合紧固件完成快速固定，梁身中部设置有两处电池模块安装支座，支座上预留有标准安装孔位，孔位位置度公差控制在0.2mm以内，保证电池模块安装时的对位精度。设计过程中首先根据电池舱的安装边界确定梁的总长度，两端支脚的外轮廓尺寸严格匹配车体安装槽的内部间隙，单侧预留1.5mm的安装调整余量，避免安装时出现卡滞；梁身截面尺寸的选型经过抗弯强度校核，在满足承载要求的前提下尽可能减小截面规格，实现构件的轻量化。支脚的折弯圆角半径根据板材厚度设定，避免折弯处出现应力集中开裂的风险，焊缝的焊脚尺寸根据板材厚度选取，保证焊接强度的同时控制焊接变形量。通过有限元分析对构件受力状态进行模拟，载荷输入采用电池模块的自重载荷叠加车辆运行时的垂向、横向冲击载荷，计算结果显示梁身大部分区域应力处于较低水平，仅安装孔周边存在局部应力集中，整体安全系数满足轨道交通车载部件的设计要求，底座区域的安全系数虽略低于梁身，但仍远高于材料的许用应力阈值，长期重载下不会出现塑性变形。构件的外形经过安装空间校核，梁身底部与下方管线的预留间隙满足布线要求，顶部与电池模块底部的间隙满足散热通风需求，所有棱边均做倒角处理，避免安装过程中划伤操作人员或损坏周边线缆。实际装配时，可先将两端支脚卡入车体安装槽完成预定位，再穿入紧固件锁紧，最后将电池模块固定在梁身中部的安装支座上，整个装配过程无需专用工装，单人即可完成操作。构件采用金属板材与管材焊接成型，生产工艺成熟，适合批量加工，焊接完成后经过整体去应力处理，消除焊接残余应力，避免长期使用后出现变形导致安装精度下降。
