带操作手柄的圆盘式手动锁紧固定装置

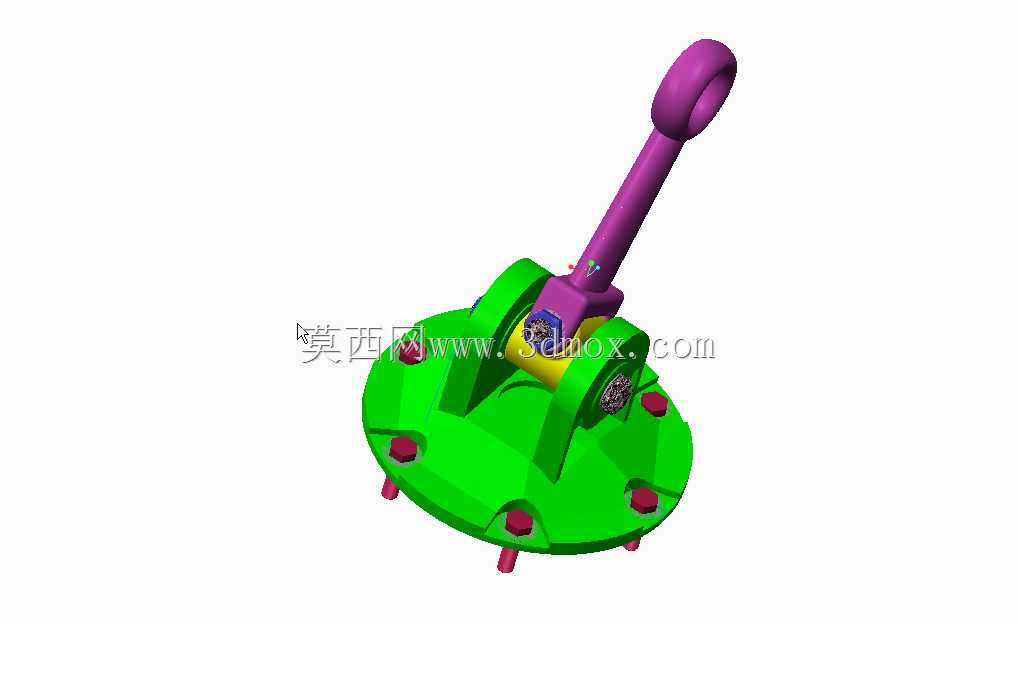

　　这款手动操作的锁紧固定构件，在小型工装夹具、工位辅助定位、轻型设备快锁场景中有着非常广泛的应用，很多非标自动化线的旁侧手动工位、检具的快速压紧模块、小型实验台的工件固定位，都会用到同结构原理的构件。从结构设计逻辑来看，底部采用带安装凸台的圆盘式基座，基座周向均匀布置了六个带沉头孔的安装位，安装时可以通过内六角螺栓将整个构件固定在安装平台上，沉头结构能够保证螺栓头部完全没入基座表面，不会突出干涉上方的操作动作，也不会在构件转动或者手柄扳动时产生剐蹭。基座上方的铰接支座采用对称双立板结构，立板上加工有同轴的铰接孔，用来安装手柄的连接转轴，转轴与立板之间采用间隙配合，保证手柄扳动时转动顺畅无卡滞，同时铰接位置加装了耐磨衬套，

　　能够减少反复扳动带来的磨损，延长构件的整体使用寿命。手柄部分采用长杆式设计，末端做了吊环式结构，既可以方便操作人员握持施力，也可以在需要的时候加装挂锁或者防脱拉绳，避免非授权操作或者手柄受震动自行松脱。手柄与基座之间的传动部位采用偏心锁紧结构，当手柄向下扳动到竖直锁止位置时，偏心轮会压紧下方的压块，对被固定件施加持续的压紧力，当手柄向上扳起时，偏心轮释放压力，压块在复位弹簧的作用下抬起，就可以快速取放被固定工件，整个操作过程不需要额外工具，单次锁紧或者释放的动作耗时不超过两秒，非常适合需要频繁拆装工件的工位。从安装边界来看，圆盘基座的直径控制在常规手动操作构件的合理范围内，安装孔的中心距按照通用工装的安装孔位标准设计，

　　能够直接适配多数现有工装平台的预留孔位，不需要额外做转接板加工；手柄扳动到最大开启角度时，最高点距离基座安装面的高度也做了限位设计，不会和周边的管线、其他工位构件产生运动干涉，在做产线布局的时候不需要预留过大的操作空间。设计过程中特意将受力部位做了加厚处理，基座与立板的连接位置采用圆角过渡，避免应力集中导致的构件断裂，压块的接触面做了滚花处理，能够增加与被固定件之间的摩擦力，避免锁紧后工件出现滑移，同时压块采用可更换设计，长期使用磨损后只需要更换压块即可，不需要更换整个构件，降低了后期的维护成本。这类手动锁紧构件相比气动、液压驱动的压紧装置，不需要外接动力源，结构简单可靠，故障率极低，在没有气源、

　　电源的野外作业场景或者临时搭建的工位上也能正常使用，而且锁紧力可以通过操作人员扳动手柄的力度做微调，针对薄壁件、易变形工件的固定场景，可以灵活控制压紧力，避免压伤工件表面。在三维建模过程中，所有铰接部位的配合间隙都按照实际加工公差做了预留，装配关系完全按照实际装配流程设置，活动部件的运动行程也做了限位仿真，能够直接导出工程图用于加工生产，也可以直接导入到产线的整体装配模型中做干涉检查，不需要二次调整结构尺寸。
