剪叉式液压自行车升降维修台

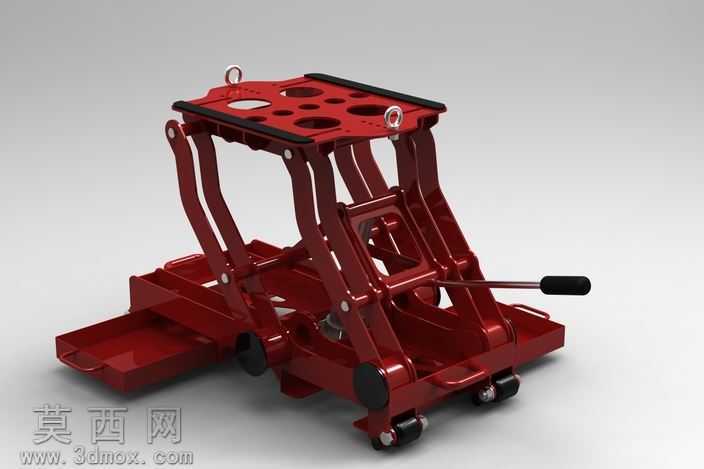

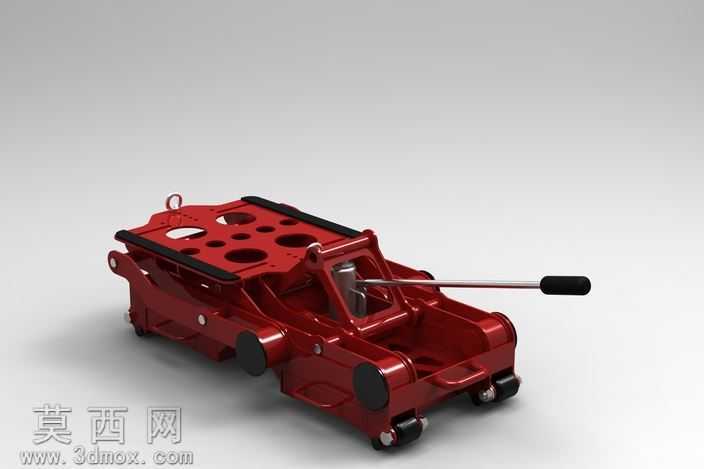

本作品为面向自行车维修场景设计的剪叉式液压升降作业台三维模型，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械加工工艺逻辑，对每一处钣金折弯、销轴铰接、液压驱动结构都做了1:1的尺寸还原，确保模型可直接导出工程图用于实际生产。模型渲染阶段采用金属烤漆材质模拟主体红色涂装，对金属表面做了细微的颗粒质感处理，还原真实喷涂漆面的哑光质感，铰接销轴、操作手柄、底部脚轮部分分别赋予镀铬金属、防滑橡胶、耐磨尼龙材质，通过光影调整突出剪叉臂的层叠结构与机械力量感，渲染图采用中性灰渐变背景，将视觉焦点完全集中在设备本身，清晰展现整体造型与细节特征。结构设计上采用经典的剪叉连杆升降架构，上下两层平台通过多组对称布置的剪叉臂铰接连接，底部集成液压驱动推杆，搭配端部的防滑操作手柄，通过按压手柄即可驱动液压杆伸缩，带动剪叉臂完成角度变化，实现上层平台的平稳升降；上层平台开设多组不同规格的定位孔与卡槽，可适配不同轮径自行车的轮轴固定需求，平台边缘设置黑色橡胶防滑垫，避免维修过程中车辆滑落；底部平台前端设置延伸托板，可承接维修过程中滴落的油污，底部四角配置带刹车的万向脚轮，方便设备在维修车间内灵活移动与位置固定，顶部设置两个吊装吊环，满足设备整体转运的吊装需求。设计思路围绕自行车维修的实际作业痛点展开，传统自行车维修多采用固定高度支架，维修人员长期弯腰作业易产生疲劳，本款升降台可根据维修作业需求自由调整作业高度，将自行车抬升至合适的操作位置，降低维修人员的劳动强度；剪叉结构具备承载能力强、升降平稳、结构紧凑的优势，收起后整体高度较低，不占用过多车间存储空间；液压驱动方式操作省力，升降过程无卡顿冲击，可在任意行程位置锁止，保障维修作业过程中的设备稳定性；所有铰接位置均采用销轴连接，便于后期维护更换磨损部件，整体结构无复杂异形构件，板材部分可通过数控等离子切割完成下料，折弯、焊接工序即可完成主体加工，加工门槛低，具备较高的实际生产落地性。
