心形创意装饰摆件立体结构设计

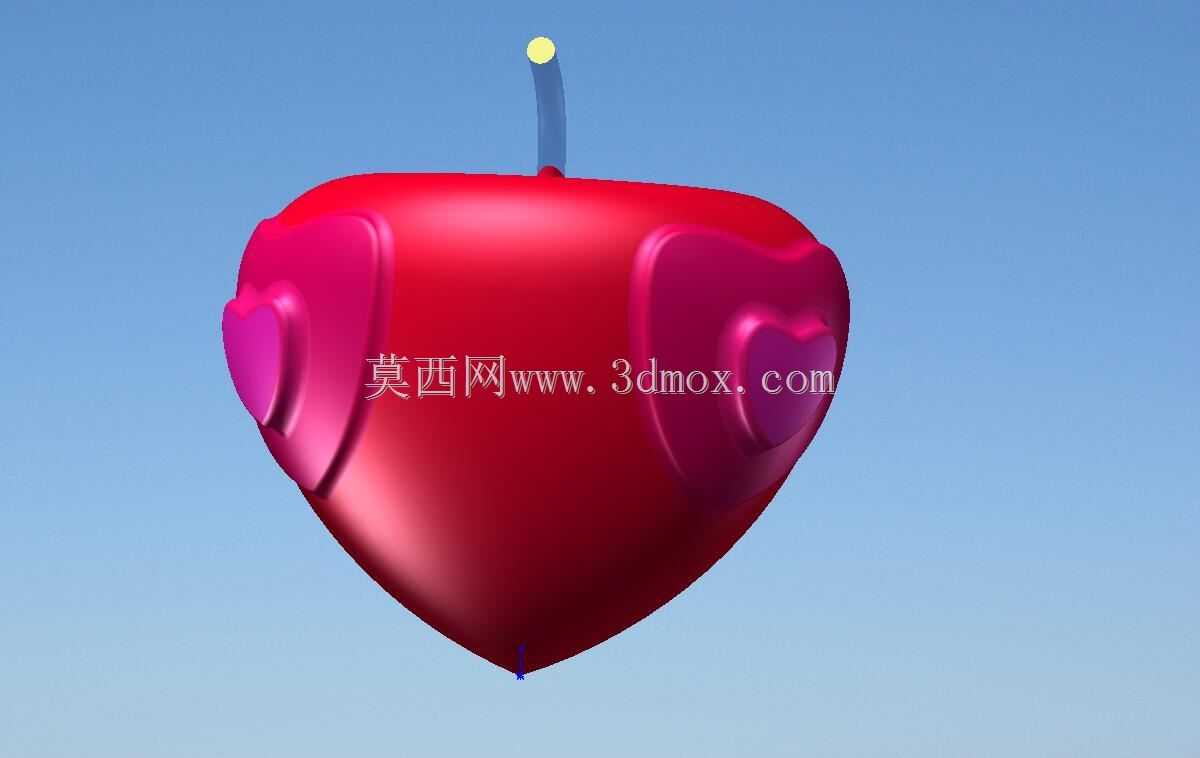

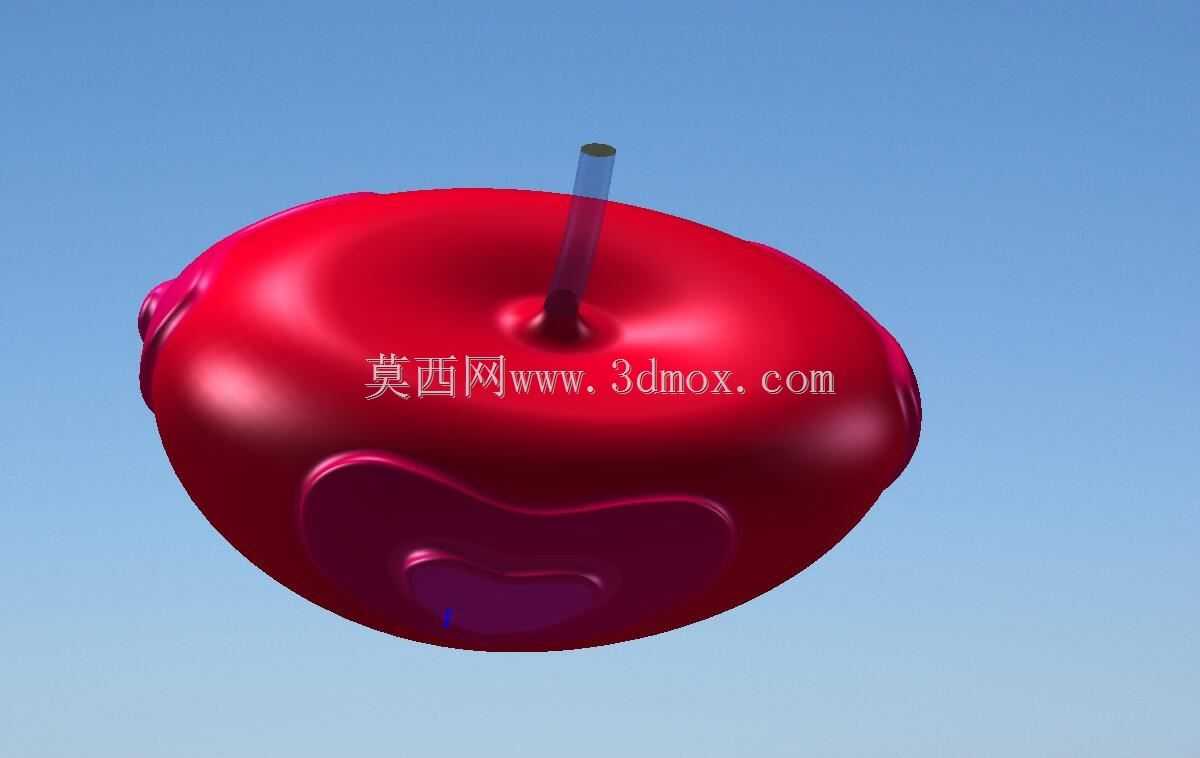

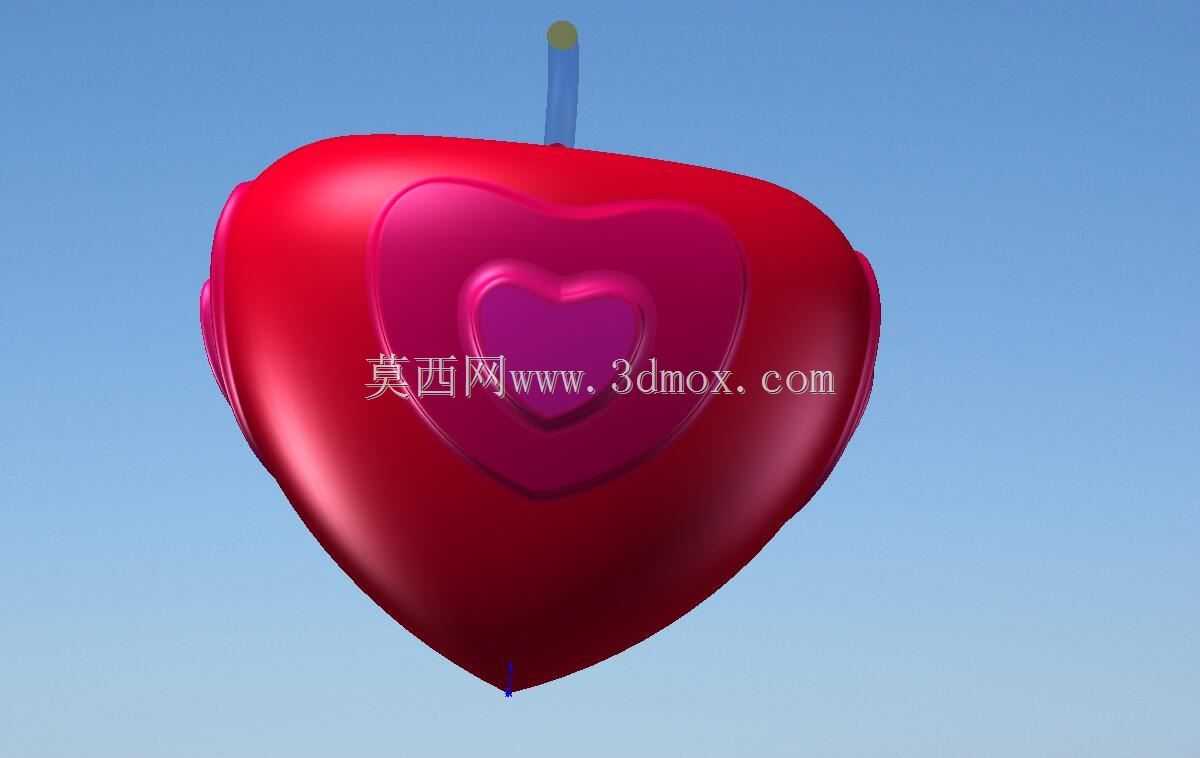

这款心形造型的结构件，最初的设计出发点是面向文创礼品、节庆装饰场景的实体化落地需求，区别于常规平面心形标识，整体采用多层嵌套的心形曲面结构，从外轮廓的饱满心型向内逐层收窄嵌套两层同形态心型凸起，形成富有层次的视觉立体感，表层曲面做了连续顺滑的圆角过渡，没有尖锐棱角，既满足手持把玩的触感安全要求，也适配后续表面喷涂、电镀等工艺的附着需求。顶部预留的细杆安装位，可根据实际使用场景搭配不同功能的配件，比如作为装饰挂坠时搭配挂绳结构，作为桌面摆件时搭配支撑杆与底座，作为节庆灯饰配件时可穿入灯线实现发光效果，底部的细小定位凸点，能够在装配时快速对准底座的定位孔，减少装配对位的调整时间，提升批量组装的效率。从结构设计逻辑来看，整体采用对称式布局，以心形的竖直中心线为基准做全对称建模，曲面构建时优先保证G2连续，避免曲面出现褶皱、拐点，在两层嵌套心型的衔接位置，做了0.3mm的内凹圆角处理，既能够强化分层的视觉效果，也能避免注塑生产时出现应力集中导致的开裂问题。整体壁厚控制在均匀的1.8mm，没有出现壁厚突变的区域，适配注塑、3D打印等多种成型工艺，不会因为壁厚差异导致成型时出现缩痕、填充不足等缺陷。在实际应用场景中，该结构件可作为情人节、纪念日类礼品的主体外壳，内部预留的空腔可容纳小型电子元件、香薰棉片或者小饰品，拓展产品的实用属性；也可作为文创周边的装饰配件，搭配磁吸结构后可作为冰箱贴、箱包挂饰使用；在展会布置、婚庆场景中，等比例放大该结构后，可作为立体装饰装置的组成单元，通过多件拼接组合形成大型心形背景墙。设计过程中充分考虑了不同使用场景的安装边界，当作为小型手持摆件时，整体外轮廓尺寸控制在掌心可握持的范围，最大宽度不超过80mm，整体高度不含顶部挂杆不超过75mm，不会占用过多桌面空间；当作为挂饰使用时，顶部挂杆的孔径设置为2.5mm，可适配常规的挂绳、钥匙圈规格，不需要额外做结构修改；当作为大型装饰件拆分单元时，可通过参数化调整整体缩放比例，曲面结构不会因为缩放出现破面、变形问题，能够快速适配不同尺寸的使用需求。外表面的曲面弧度经过多次调整，既保证了心形形态的辨识度，也避免了曲面过于陡峭导致脱模困难，外拔模角度统一设置为1.5度，内侧结构拔模角度设置为1度，兼顾成型脱模的便利性与结构的装配精度。嵌套的两层心形凸起高度分别为1.2mm和0.8mm，凸起边缘同样做了圆角处理，在光线照射下能够形成自然的光影层次，不需要额外做表面纹理处理就能呈现出较好的视觉效果，也降低了后续表面处理的工艺难度。
