航空机载MGL维加空速显示仪表结构设计

这款机载空速显示仪表的三维结构设计，围绕轻型通航飞机、运动类航空器的座舱改装需求展开，核心是为飞行员提供直观的空速数值读取与刻度参考，替代传统纯机械膜盒式仪表的复杂传动结构，适配小型飞机紧凑的仪表板安装空间。从实际装机场景来看，这类仪表多用于轻型固定翼飞机、自转旋翼机的主仪表板左侧核心观测区，对应飞行员正前方视线最佳位置，无需大幅偏移视线即可读取实时空速，满足目视飞行规则下的快速判读需求，同时也可作为备用仪表搭配综合航电系统使用，在主航电故障时提供关键飞行参数支撑。

从功能特性上看，该仪表整合了数字直读与模拟刻度双显示逻辑，正面显示屏区域同时标注了节为单位的刻度区间与大字号实时数值，刻度范围覆盖130kt到170kt的常用飞行速度区间，同时预留了低速、超速警示的显示边界，飞行员可同时通过刻度位置判断速度趋势、通过数字读取精确数值，避免单一显示模式的判读延迟。仪表本体采用法兰式安装结构，前端方形安装法兰预留了四个对称的固定孔位，可直接通过螺栓固定在标准尺寸的仪表板开孔上，安装法兰与仪表板之间可加装密封减震垫，既可以隔绝机身振动对内部元件的影响，也能避免座舱内外的气压差导致的漏气问题，保障空速测量的精度。

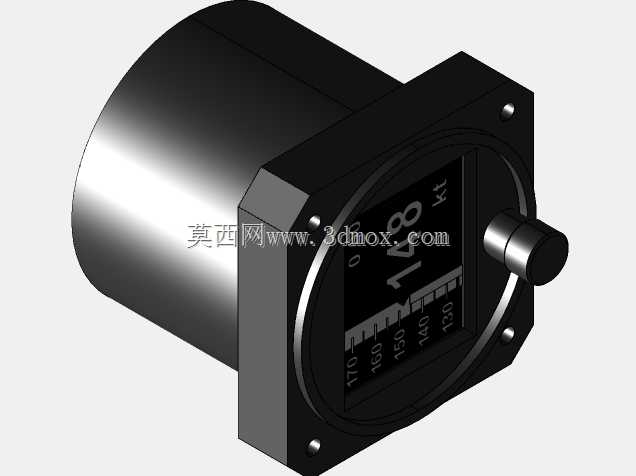

设计过程中首先明确了座舱安装的边界约束，仪表整体采用前装式结构，前端方形法兰的边长匹配通用2.25英寸航空仪表的安装尺寸，后端圆柱形壳体的直径小于法兰边长，可直接从仪表板前方推入安装孔，无需从座舱后方进行复杂的对接操作，适配小型飞机座舱后部空间狭窄、操作不便的实际工况。后端壳体的长度控制在合理范围内，不会与座舱后方的航电线束、操纵钢索产生干涉，壳体尾部预留了气压接口与电气接插件的安装位置，其中气压接口对应空速管的总压、静压管路连接位，电气接口对应机上电源与数据输出线路，接口位置做了防呆设计，避免装机时接反管路或线路。

结构细节上，仪表正面的显示屏采用下沉式安装设计，屏幕表面与法兰前端面之间留有一定的沉台深度，可避免飞行过程中阳光直射屏幕产生的反光干扰，同时在屏幕周边设计了遮光凸缘，进一步降低侧方光线的反光影响。法兰下方设置了一个操作旋钮，用于切换显示单位、设置警示速度阈值，旋钮的阻尼力矩经过匹配设计，飞行员佩戴飞行手套时也可准确操作，不会出现旋钮过松误触、过紧操作费力的问题。壳体整体采用轻量化的工程塑料材质，在满足结构强度的前提下尽可能降低整机重量，适配轻型飞机对机载设备重量的严格控制要求，壳体表面做了哑光黑色处理，避免座舱内的光线反射干扰飞行员视线。

从建模逻辑来看，整个结构的装配关系完全还原实际装机的层级，前端法兰与后端壳体采用卡扣加密封胶圈的连接方式，既可以满足日常维护时的拆装需求，也能保障壳体内部的密封性能，避免潮气、灰尘进入内部影响电路与传感元件的寿命。显示屏与内部电路板之间采用减震泡棉支撑，可吸收飞行过程中的持续振动，避免屏幕出现虚接、显示异常的问题。建模过程中对所有安装孔位、接口尺寸都做了参数化约束，可根据不同机型的安装需求快速调整法兰厚度、壳体长度等参数，适配不同厚度的仪表板安装场景，也可基于该基础模型拓展出不同测量范围、不同显示逻辑的衍生型号，缩短同系列产品的开发周期。
